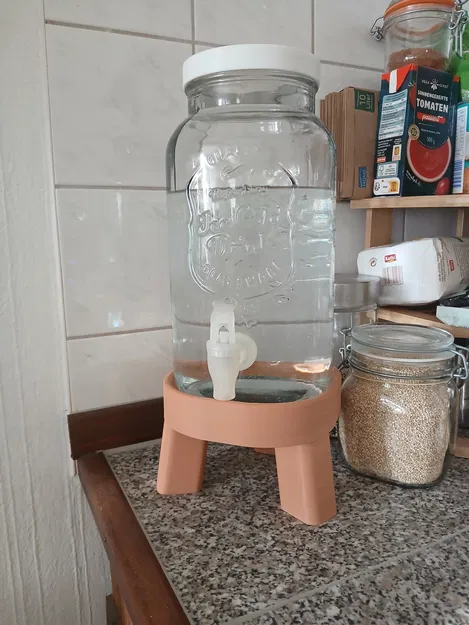

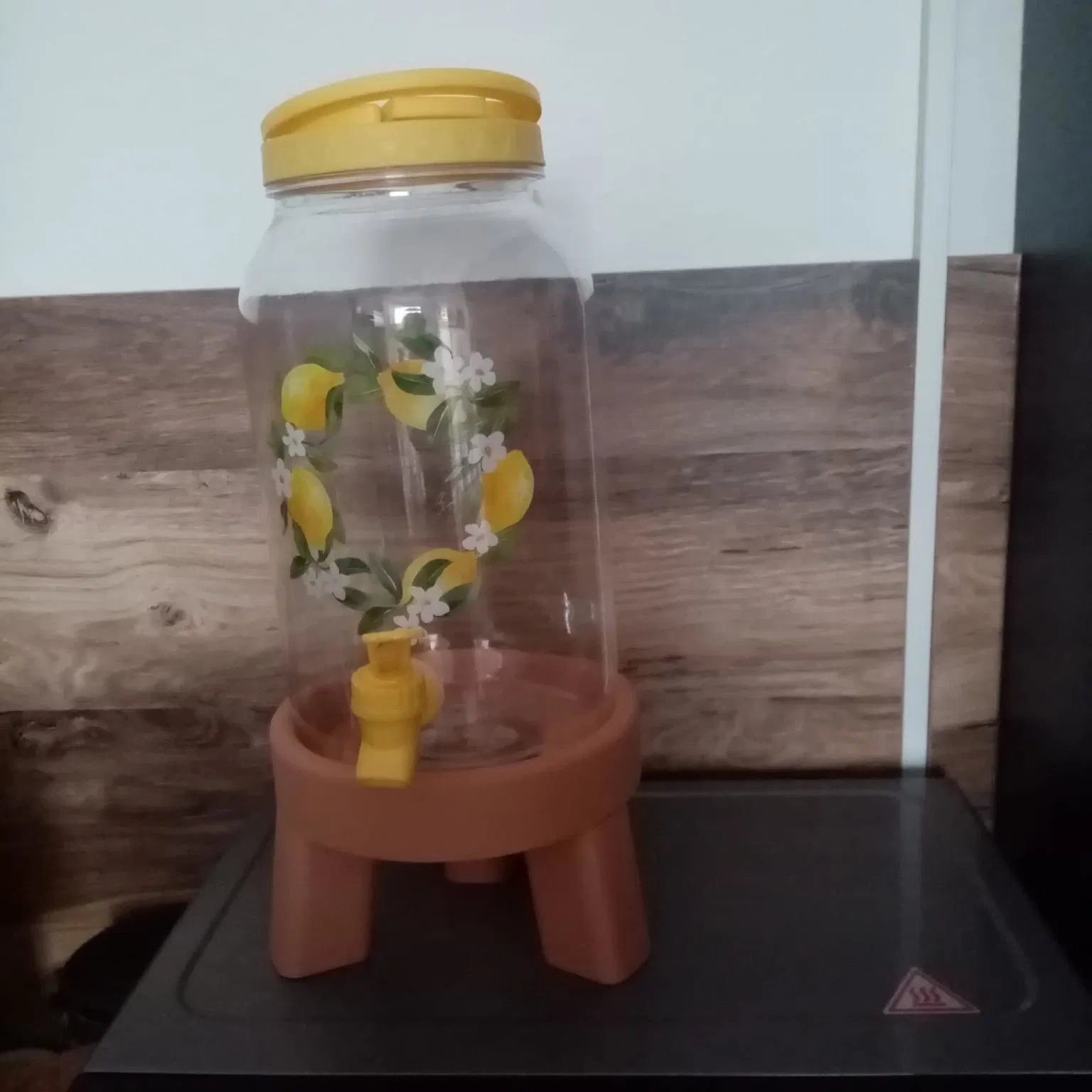

Bệ đỡ cho bình nước 5 lít
Mẫu stand/bệ đỡ dạng modular cho bình chứa nước 5 lít. Gồm 1 base và 3 chân ghép dovetail, có 3 kiểu đế và 2 chiều cao chân (70/90 mm). Có thể scale để vừa nhiều kích thước, in PLA kèm supports dưới dovetail.
Mô tả
Chào bạn,

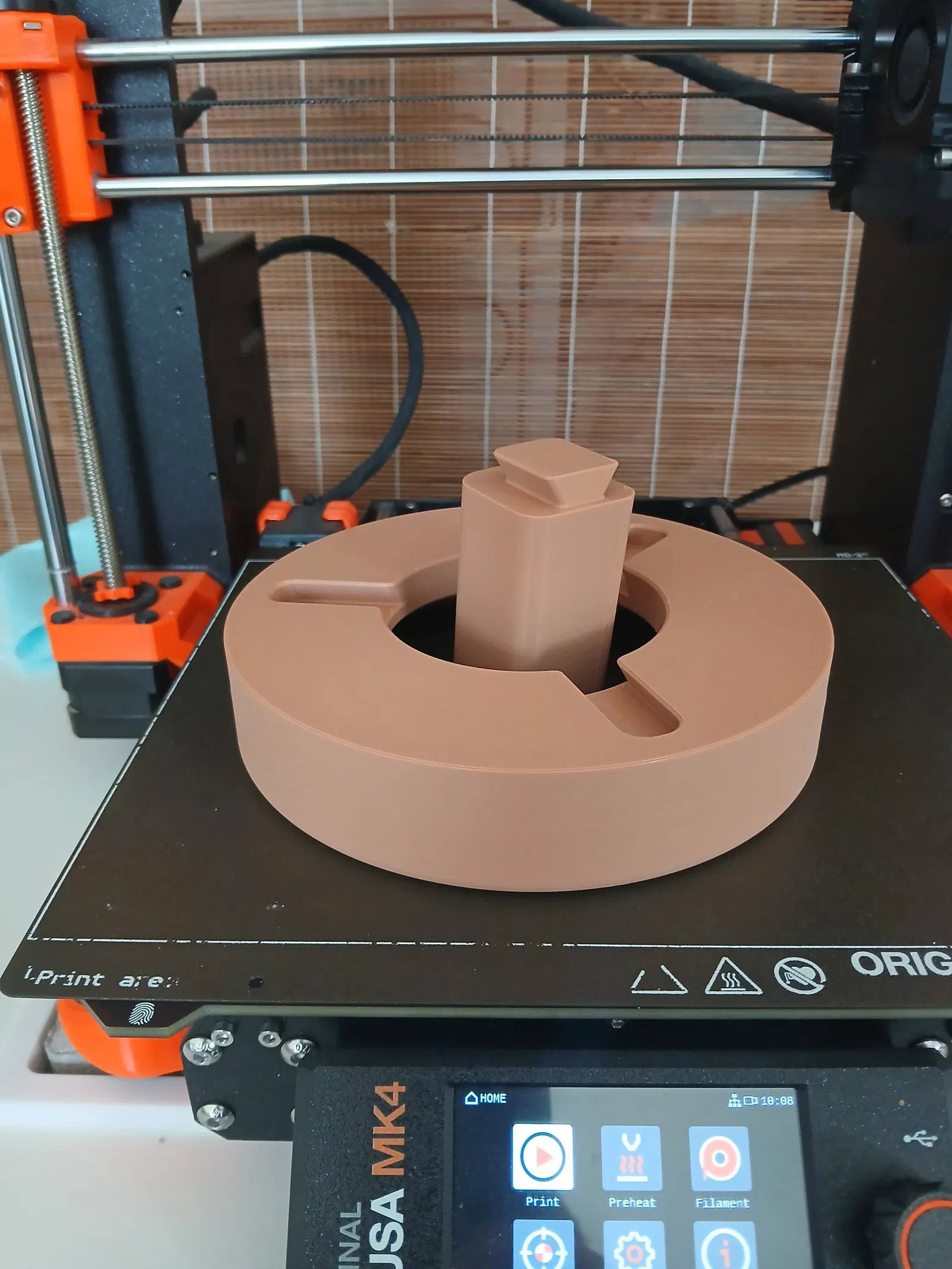

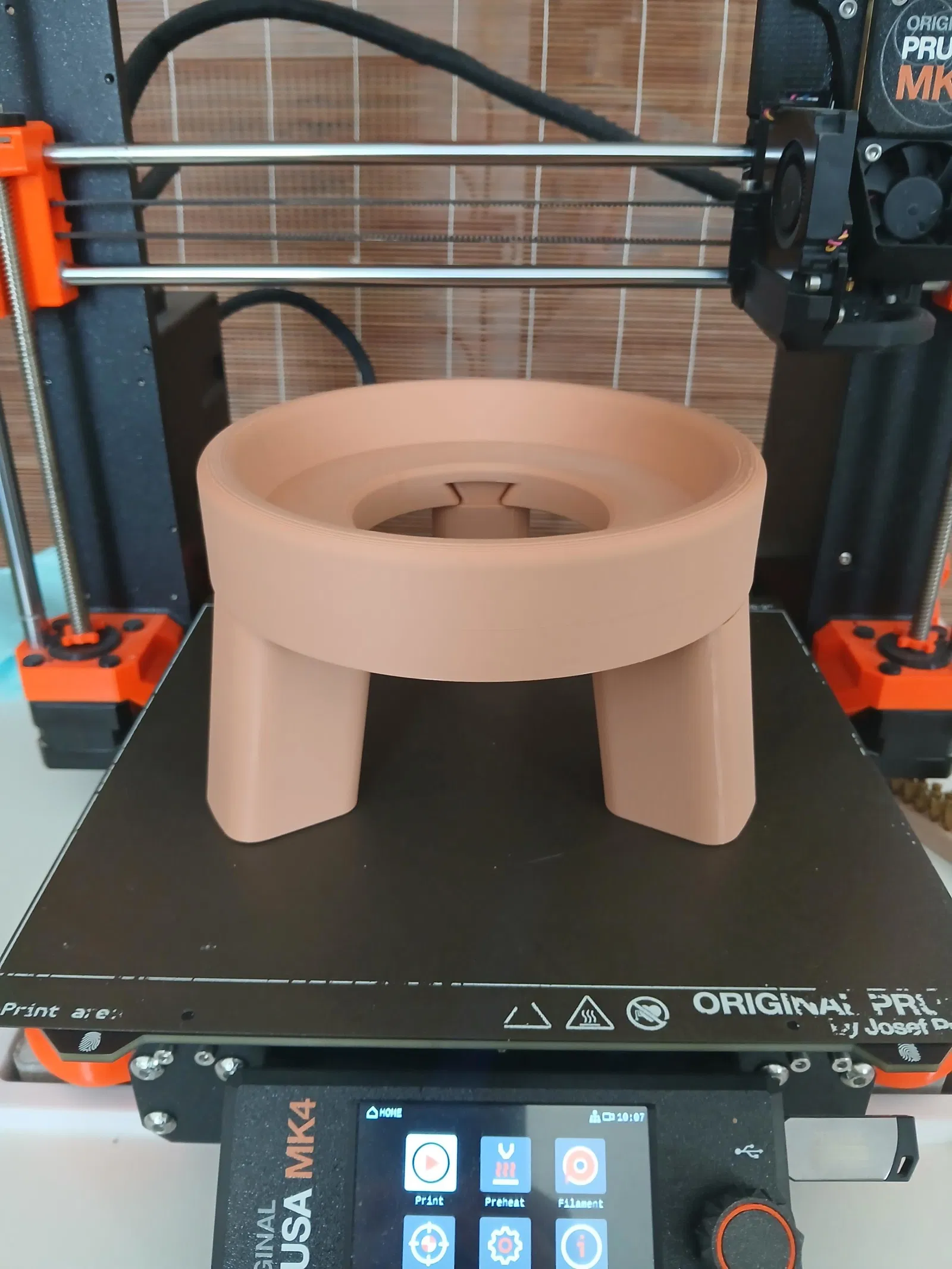

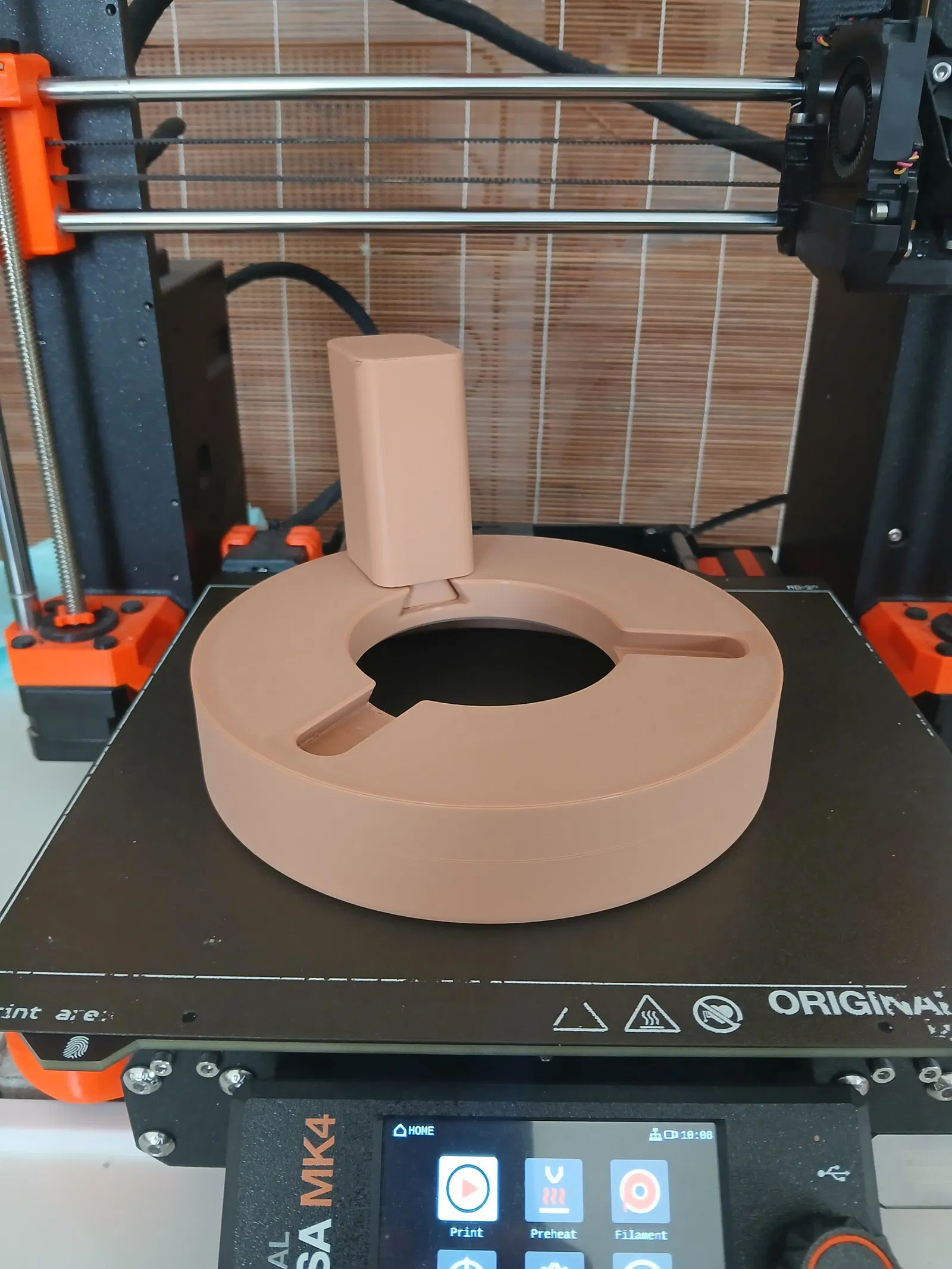

Đây là mẫu stand/bệ đỡ cho bình chứa nước 5 lít. Thiết kế gồm 1 đế (base) và 3 chân (feet) ghép với nhau bằng mối ghép dovetail. Mình có kèm 3 kiểu đế và 2 kiểu chân (cao 70 mm và 90 mm).
Các kiểu đế (Base types):
-
Phiên bản dành cho loại bình có đáy vuông hơn, bo góc lớn. Đường kính phần chính khoảng 144 mm, và đường kính phần đáy là 110 mm. Phần dưới có fillet khá lớn.
-
Phiên bản có đường kính phần chính 145 mm và đường kính phần đáy 135 mm. Phía dưới có chamfer.
-
Phiên bản phẳng với đường kính 167 mm — chắc là hữu dụng nhất cho bạn.
Nếu bạn cần kích thước khác, chỉ cần scale cả đế và chân theo tỉ lệ bạn muốn.
Thiết lập in của mình:
-
Nozzle: 0.4 mm
-
Layer height: 0.2 mm
-
Walls: 4
-
Infill: 10% gyroid
-
Material: PLA
-

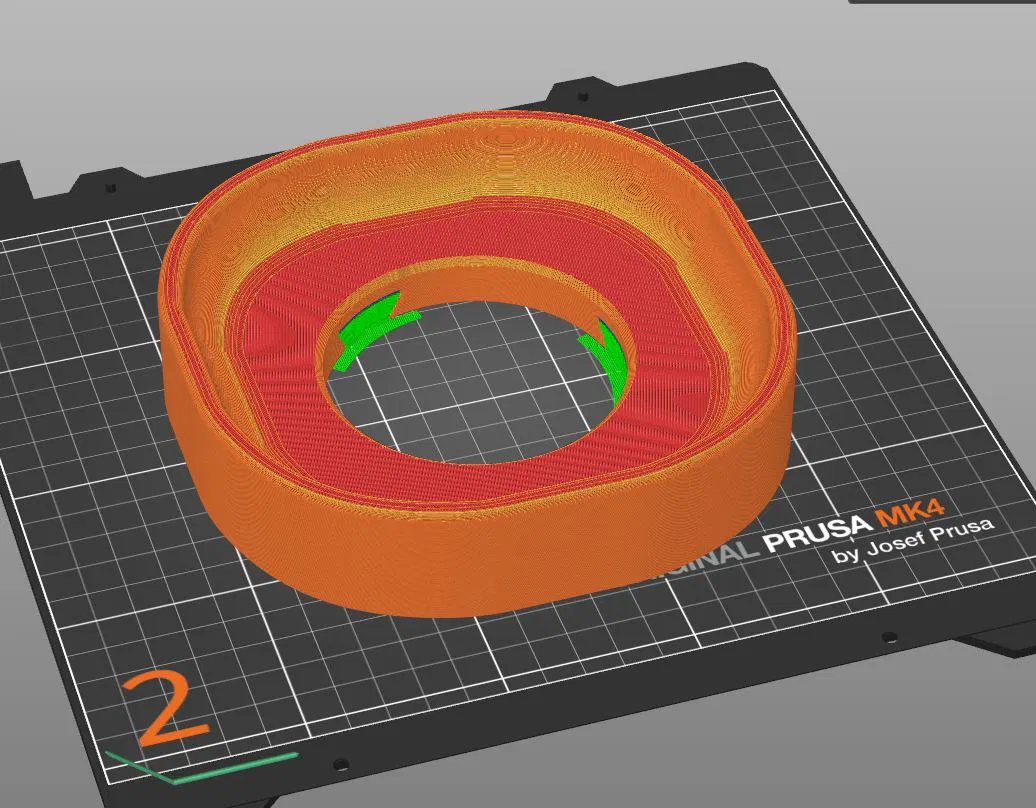

Supports: Có, ở phía dưới phần dovetail (xem hình)
Không cần phải dán keo để ghép các phần lại với nhau. Mình có kèm một mẫu dummy để test hệ số scale nếu bạn muốn mối ghép khít hơn.
Chúc bạn in vui vẻ!
