Tấm Nâng VTX FPV 25.5mm sang 20mm (VTX Riser Plate)
Tấm riser plate nâng VTX trên FPV base plate, chuyển chuẩn lỗ bắt từ 25.5mm sang footprint 20mm để bắt ốc gọn gàng. Có nhiều chiều cao standoff (1–4mm), phù hợp cả Walksnail Moonlight và nhiều frame.
Mô tả

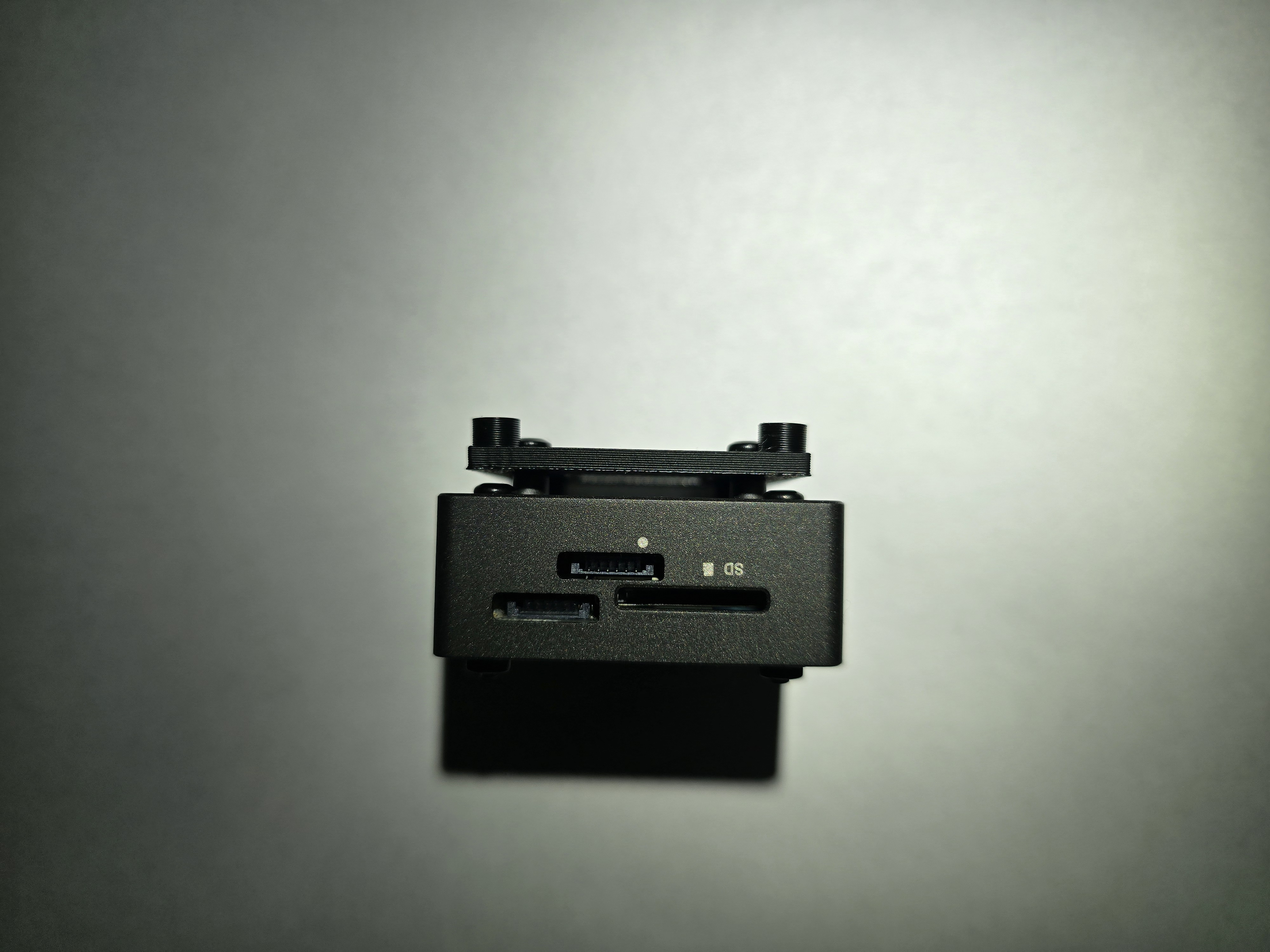

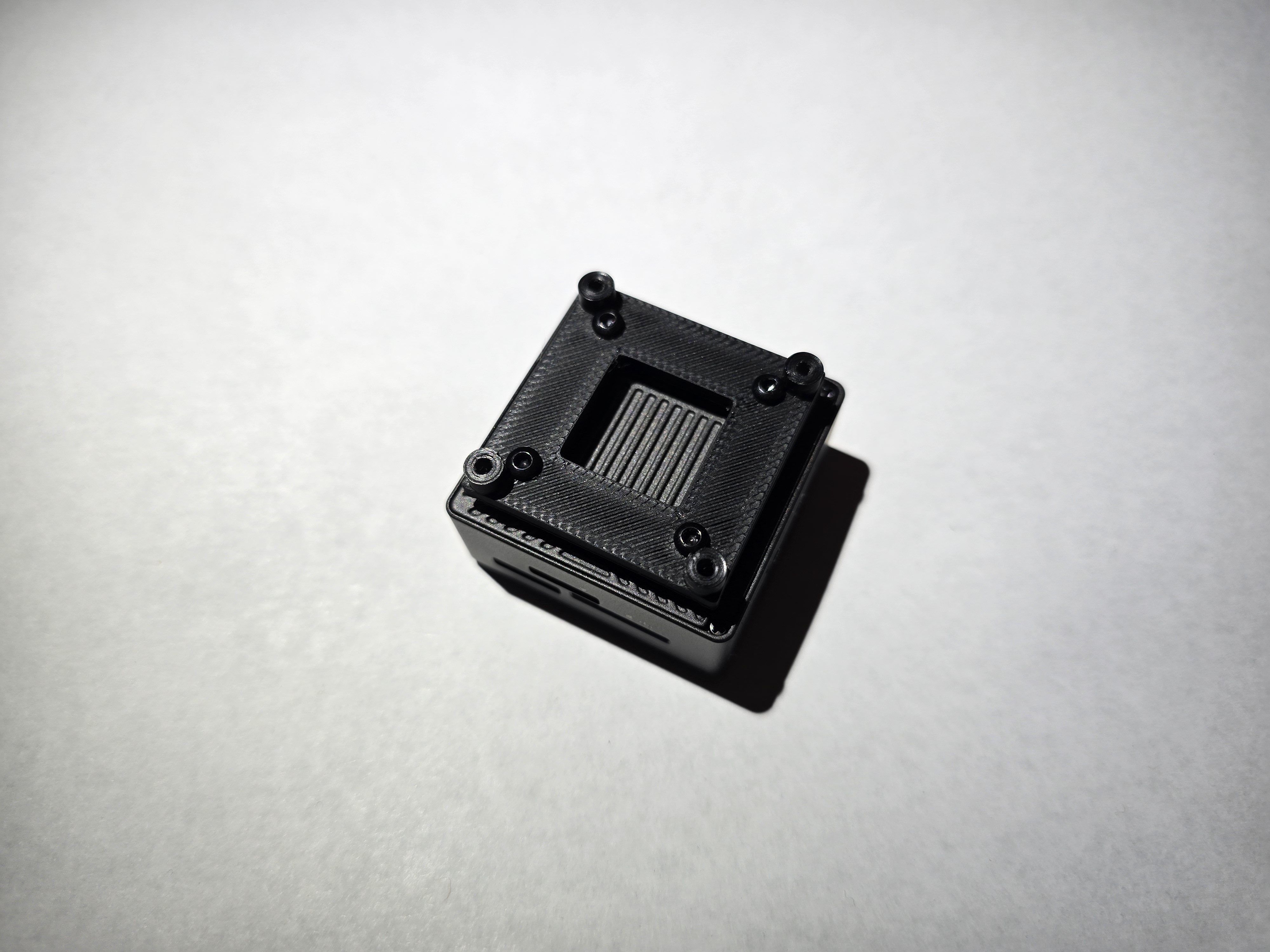

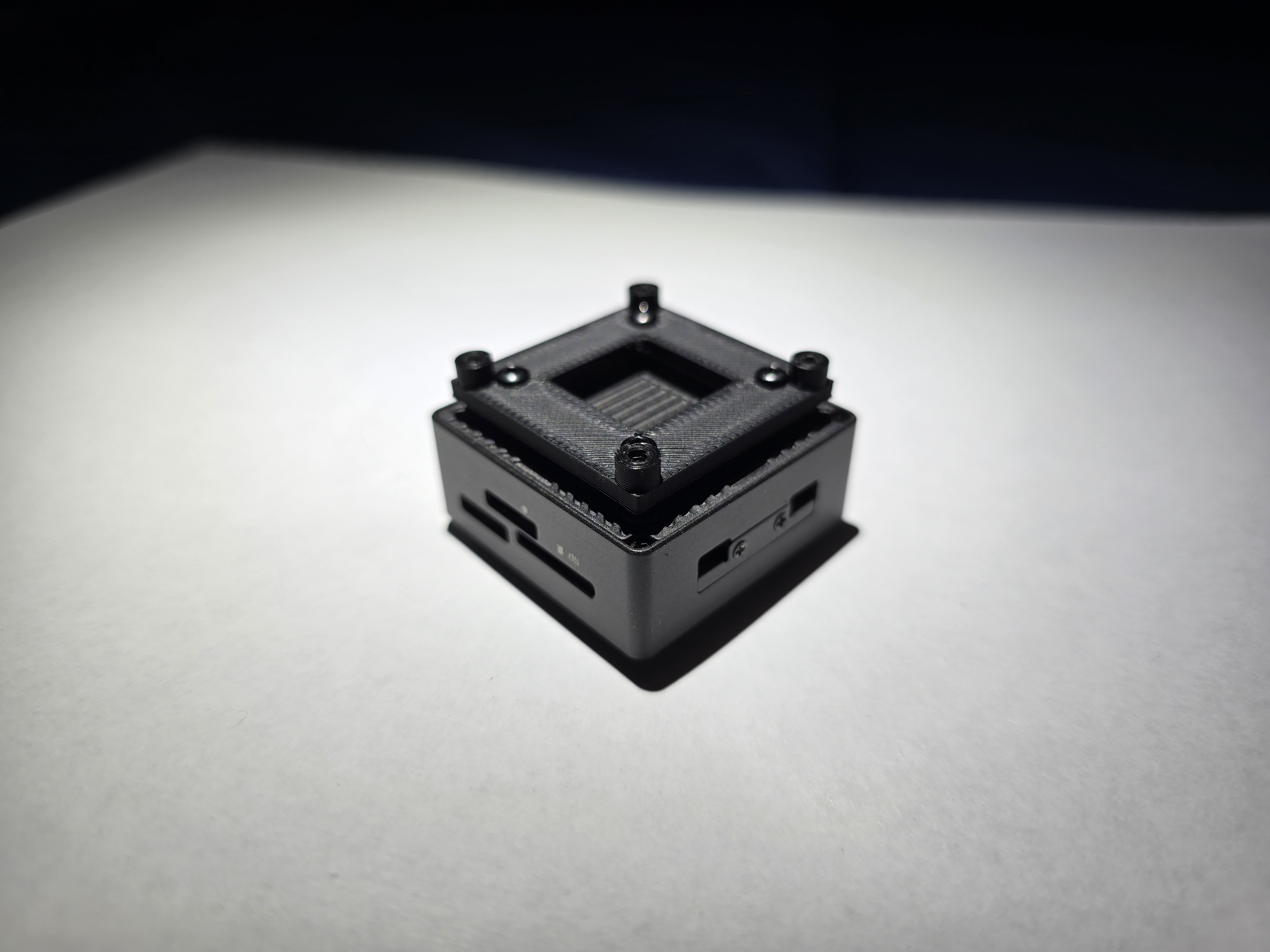

Bản in này dùng được cho FPV base plate có chuẩn lỗ VTX 25.5mm. Cái riser này sẽ nâng VTX lên, đồng thời đổi khoảng cách lỗ bắt sang chuẩn 20mm. Nhờ vậy bạn có thể dùng ốc để cố định VTX vào riser plate theo footprint 20mm, rồi sau đó bắt riser plate xuống base plate của frame bằng một bộ ốc khác theo footprint 25.5mm.

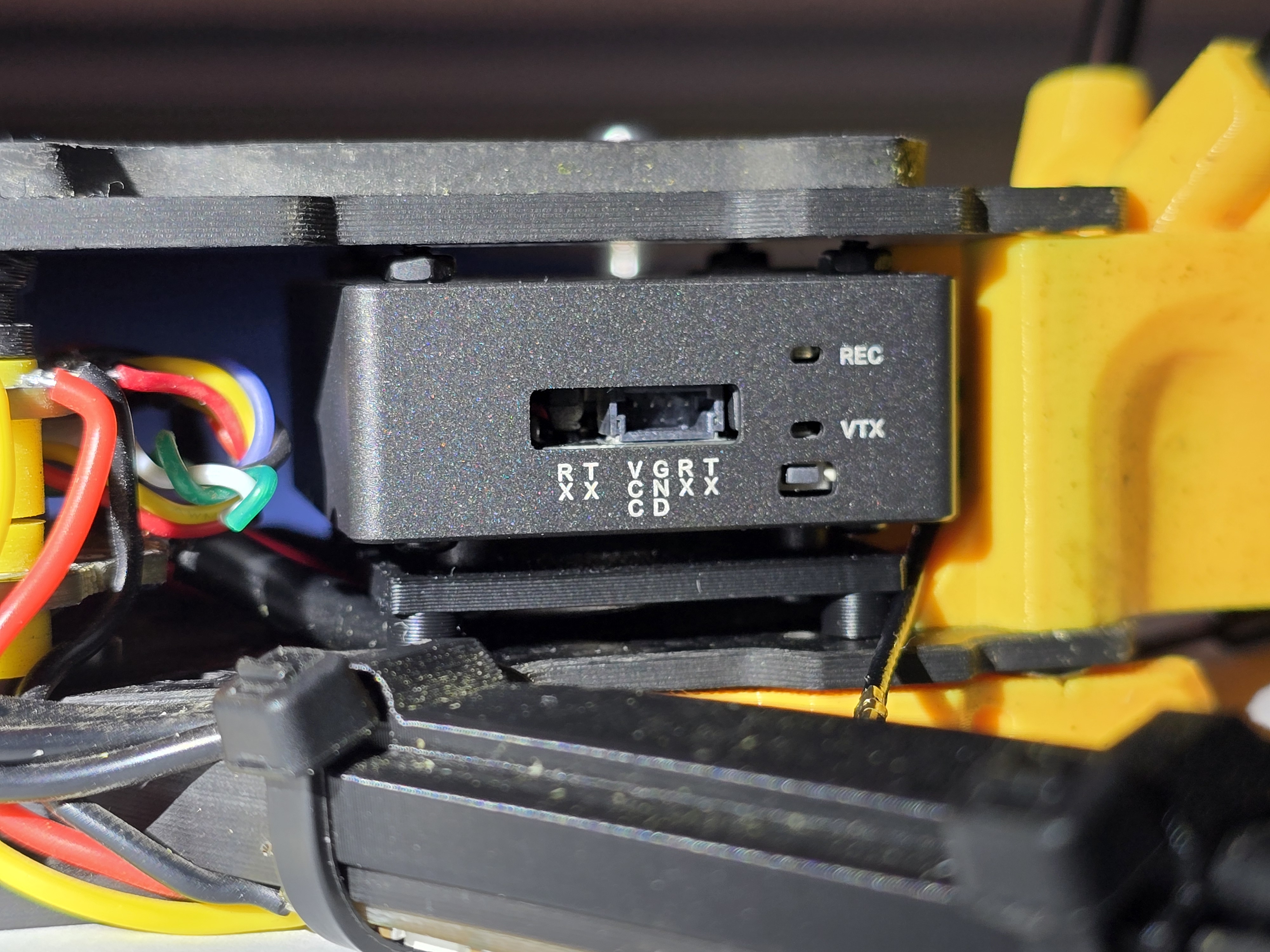

Mẫu riser plate dạng standoff 2.5mm mình đang dùng trên frame SpeedyBee Mario 5, đi với Walksnail Moonlight VTX. Món này mình thiết kế để nâng VTX lên khỏi base plate nhằm né/có khoảng hở cho dây cáp đầu nối XT60 dương và âm (như hình).
Base plate thickness = 2mm
Hole spacing = 2mm (vừa ốc M2, siết sẽ khá khít)
Standoff lengths = 1mm, 1.5mm, 2mm, 2.5mm, 3mm, 3.5mm, 4mm
In bằng PLA, infill 100%, đặt mặt base plate úp xuống, các standoff hướng lên trên.
