Đĩa chia độ Emco Unimat cho máy tiện (24T, 32T, 36T, 40T, 48T)

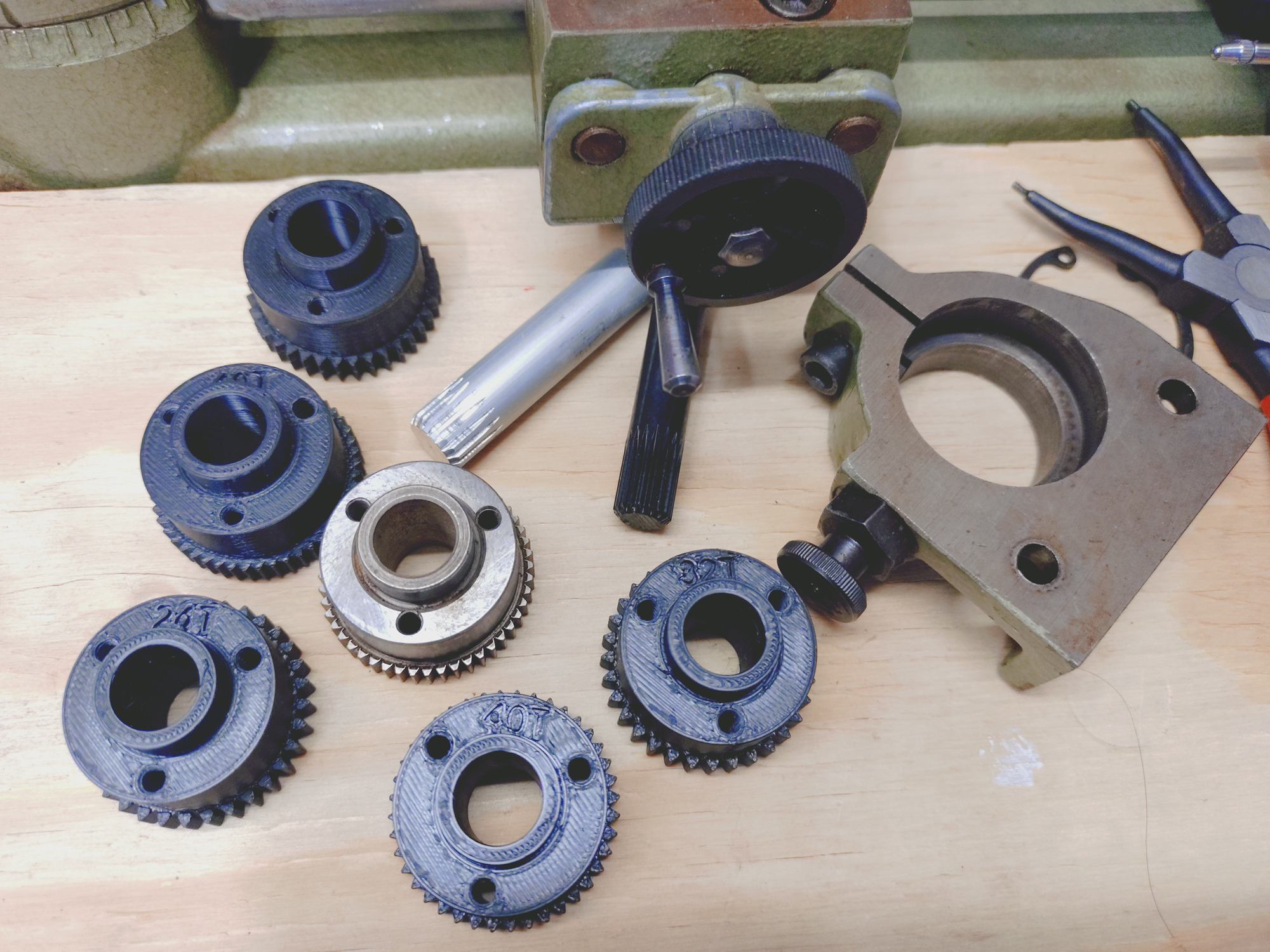

EMCO Unimat Lathe Indexing and Dividing Plates

Dùng cho các thao tác như cắt bánh răng và các công việc gia công theo bước (indexed machining) khác trên máy tiện hoặc bộ gắn phay (milling attachment).

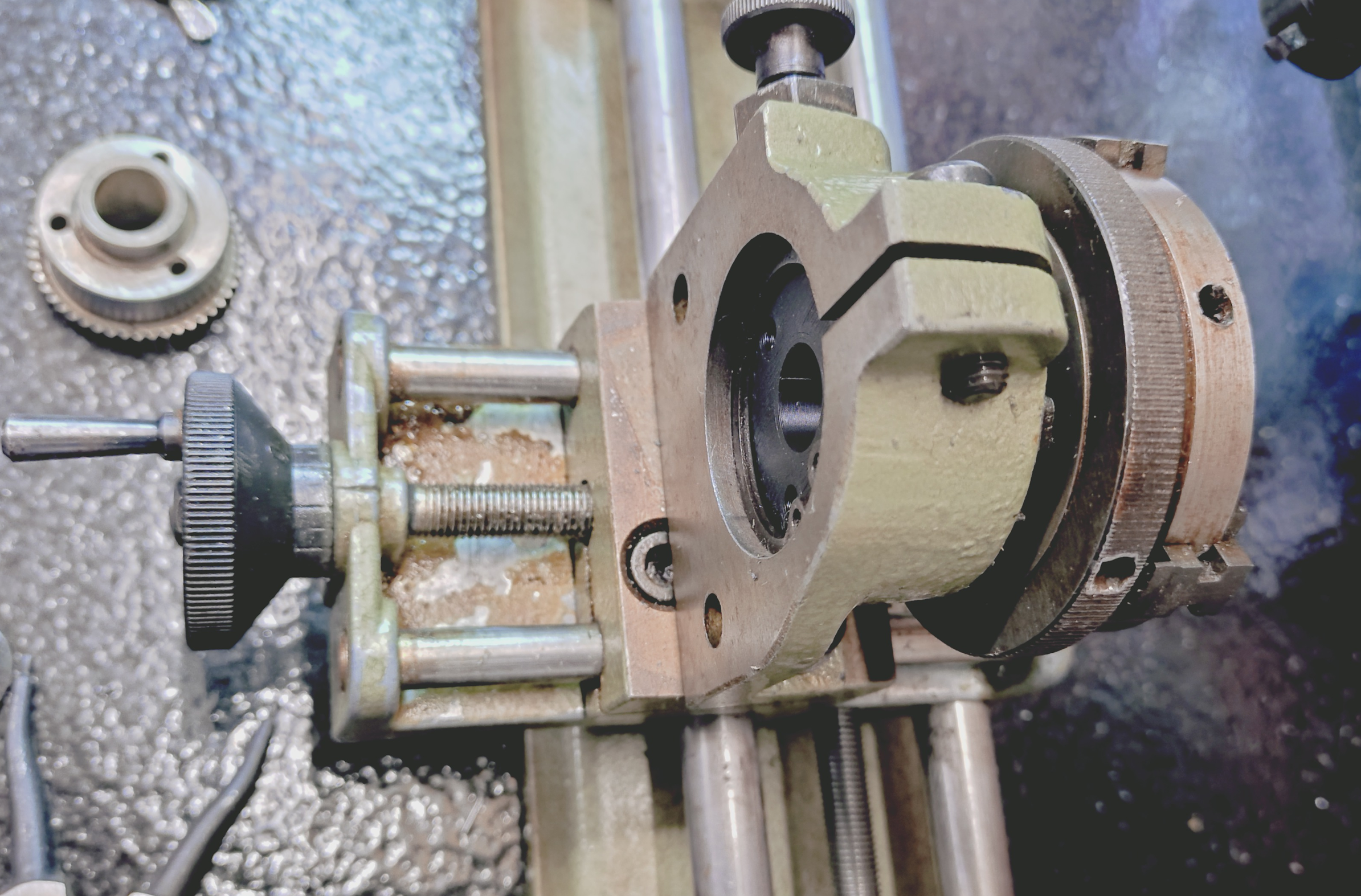

Các đĩa chia độ (indexing plates) này lắp vừa Unimat DB/SL Lathe Indexing & Dividing Attachment (Ref. No. 1260), nhưng cũng có thể dùng với các bộ gá tương thích khác, dựa theo các kích thước bên dưới.

• Đường kính danh nghĩa vòng chia (răng): ~35 mm

• Đường kính dẫn hướng: 30 mm

• Góc răng: 60°

• Thông số ren: M4 coarse (bước ren 0.7 mm). Khoảng cách từ đường tâm: 11.75 mm

Khuyến nghị sau khi in 3D nên vệ sinh/làm lại ren (cleaned or chased), bằng taro M4 hoặc vặn thử cẩn thận bằng một con bulông mới.

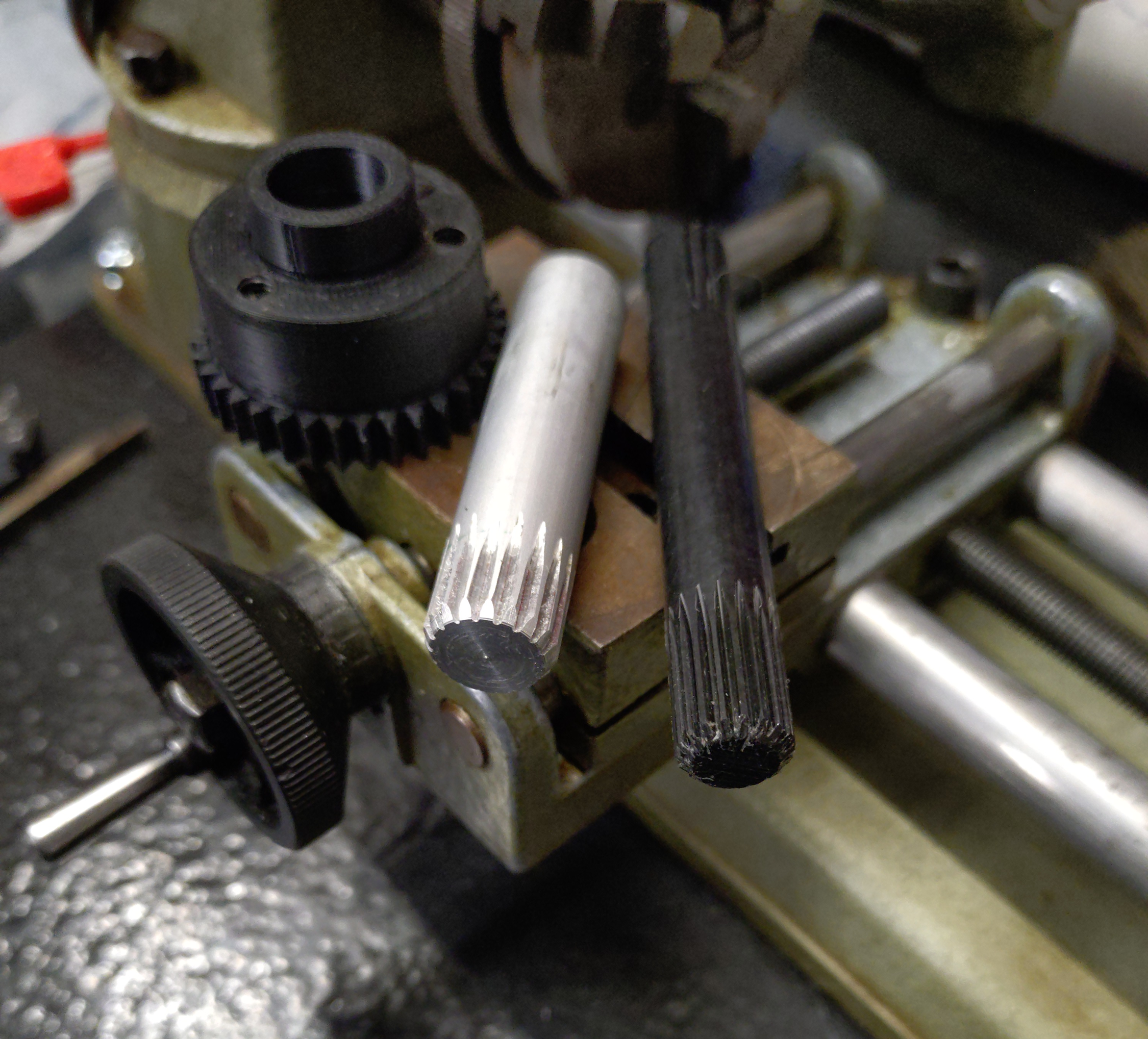

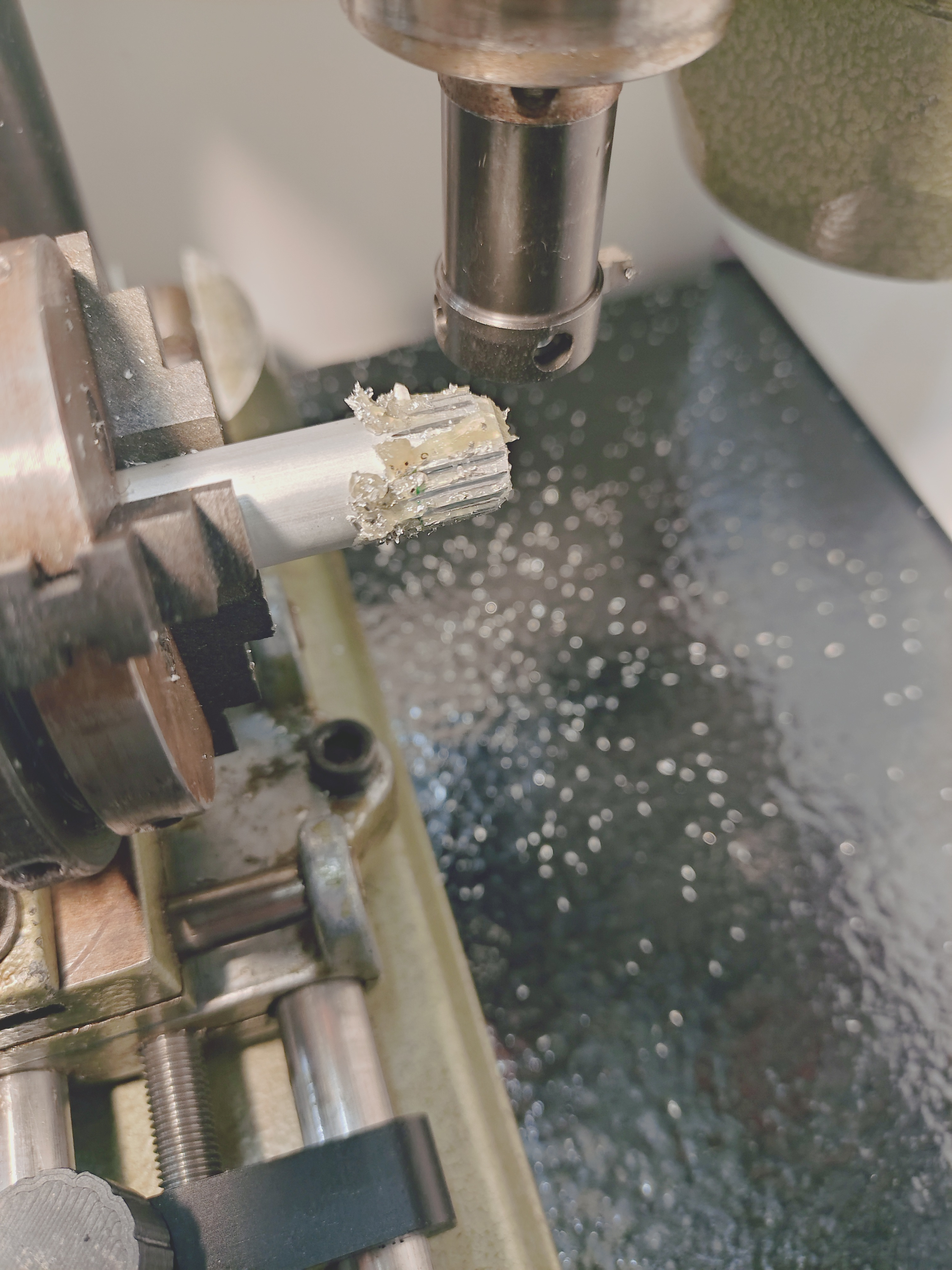

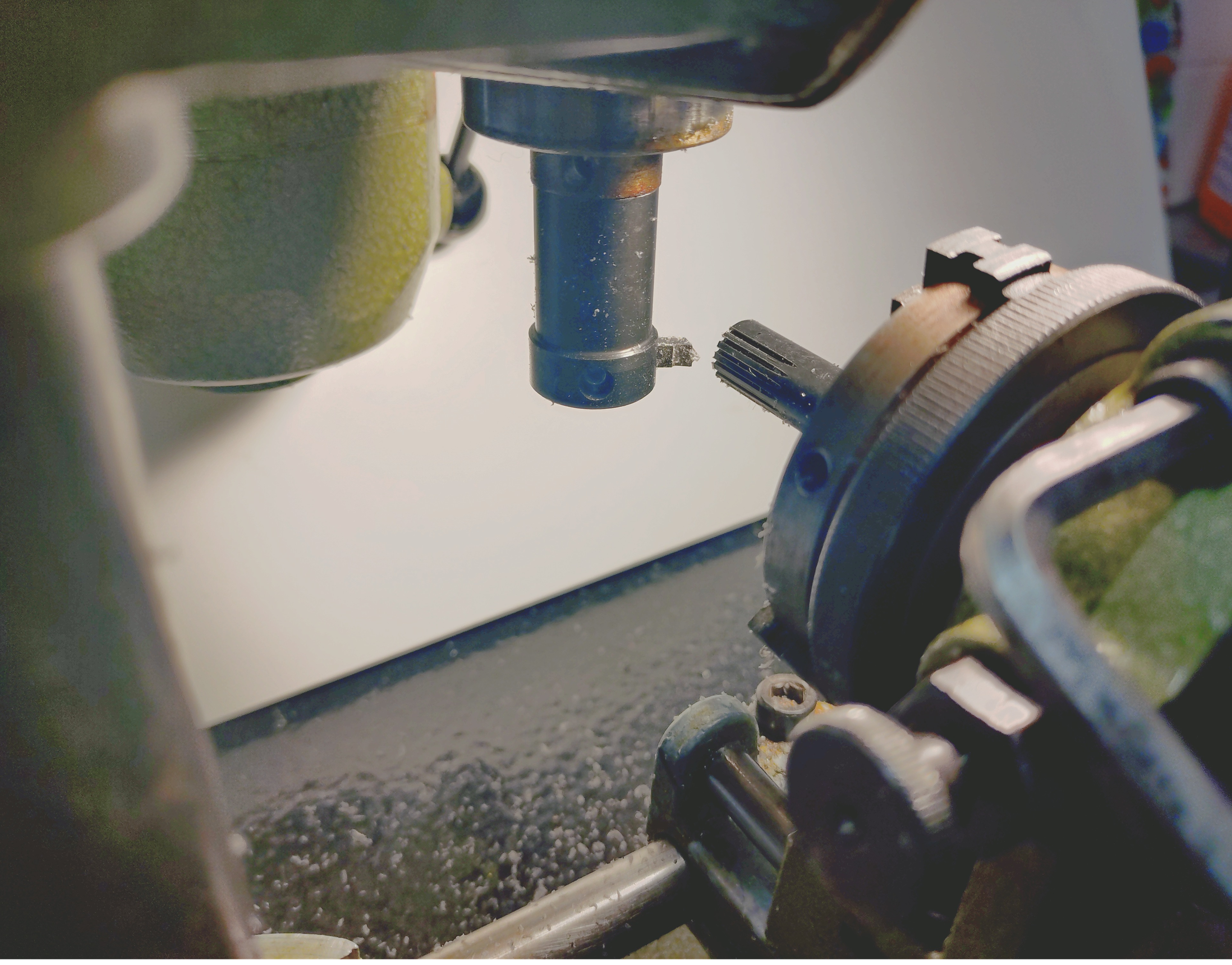

Hình minh hoạ cho thấy vài bánh răng ví dụ (18T) được gia công trên hai vật liệu khác nhau: nhôm và POM (Polyoxymethylene), sử dụng đĩa chia 36T.

Chúc bạn làm vui vẻ — mấy đĩa chia này khó kiếm lắm!
