Vỏ in 3D cho Ambient Candles D1 Mini Case
Vỏ in 3D gọn chắc cho bộ điều khiển nến LED ESP8266 D1 Mini, có khe Micro-USB và đường đi dây đồng tráng men cho LED. Hỗ trợ lắp tùy chọn cảm biến BME280, phù hợp dự án ESPHome/Home Assistant.
Mô tả

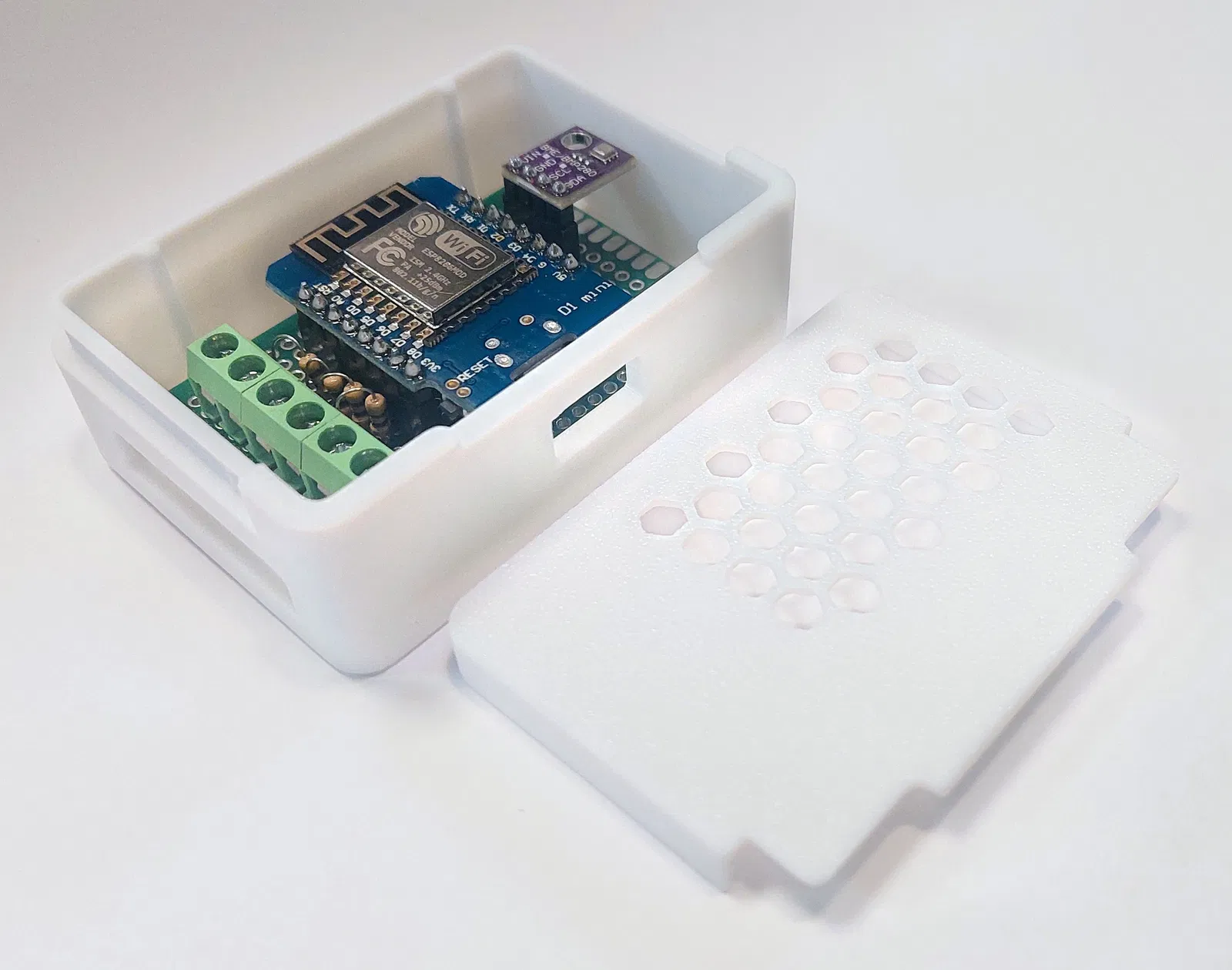

Vỏ (enclosure) in 3D này được thiết kế cho dự án điều khiển nến LED dùng ESP8266 D1 Mini. Nó tạo một bộ khung gọn và chắc để gắn PCB custom, có sẵn khe cho cổng Micro-USB và đường thoát/dẫn dây đồng tráng men (enamelled copper wire) cho các LED.
Vỏ tương thích với cả hai cấu hình: có hoặc không có cảm biến BME280. Chi tiết dự án, hướng dẫn lắp ráp và cấu hình điện tử xem tại đây: https://www.filipnet.de/esphome-smart-led-candles/
Anycubic Kobra S1 Combo – Tổng quan cài đặt in (Print Settings)
Bảng dưới đây tóm tắt thông số in và lượng vật liệu cho cả hai phần khi in trên Anycubic Kobra S1 Combo. Các giá trị này dùng để tham khảo và có thể điều chỉnh tùy theo hãng filament và mức hiệu chuẩn máy in.
| Hạng mục | Body | Top |
|---|---|---|
| Print Duration | 48 min | 29 min |
| Model Size (mm) | 61.89 × 81.76 × 24.80 | 49.20 × 69.20 × 7.40 |
| Layers | 124 | 37 |
| Estimated Printing Time | 36 min 12 s | 15 min 6 s |
| Material | PLA, 18 g | PLA, 7 g |
| Layer Height (mm) | 0.20 | 0.20 |
| Hot Bed Temp (°C) | 55 | 55 |
| Nozzle Temp (°C) | 215 | 215 |
| Infill (%) | 15 | 15 |
| Supports | On | Off |
| Brim | On | On |
| Filament Retract Length (mm) | 0 | 0 |
| Perimeters | 2 (Width: 0.42 mm, Speed: 200 mm/s) | 2 (Width: 0.42 mm, Speed: 200 mm/s) |
| Travel Speed (mm/s) | 300 | 300 |
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
