Móc treo kẹp ống 3/4" với mount dovetail giấu vít

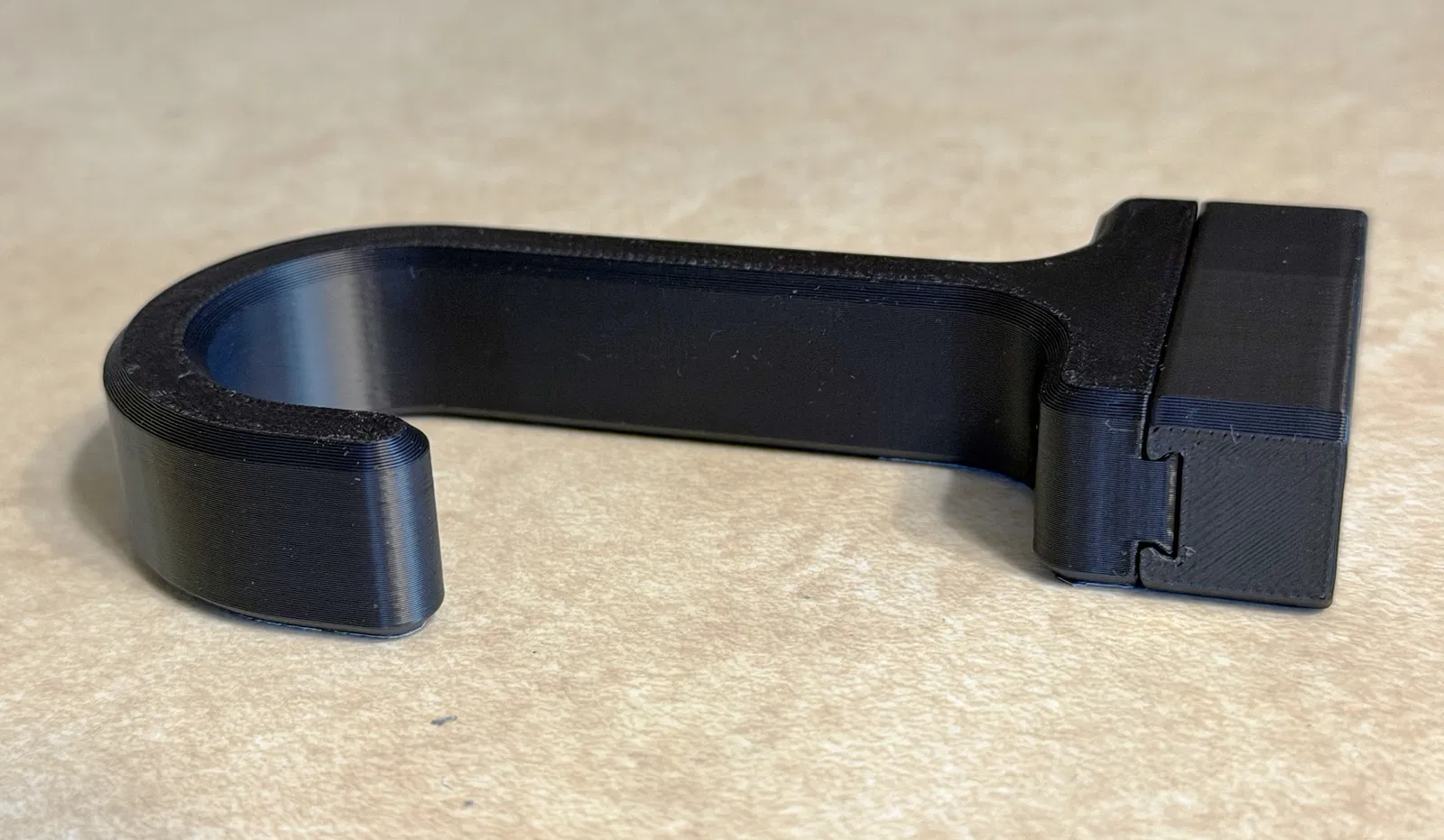

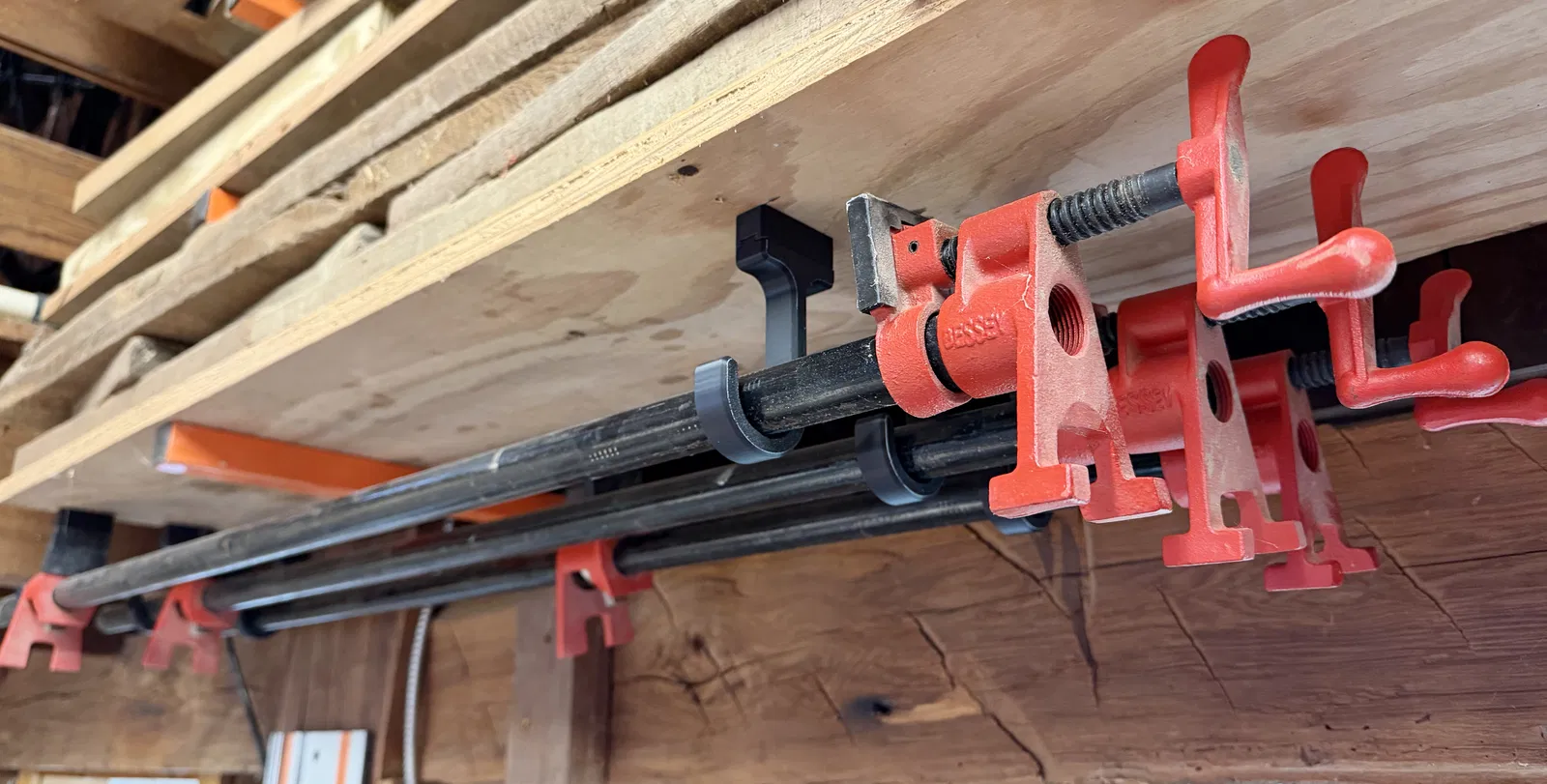

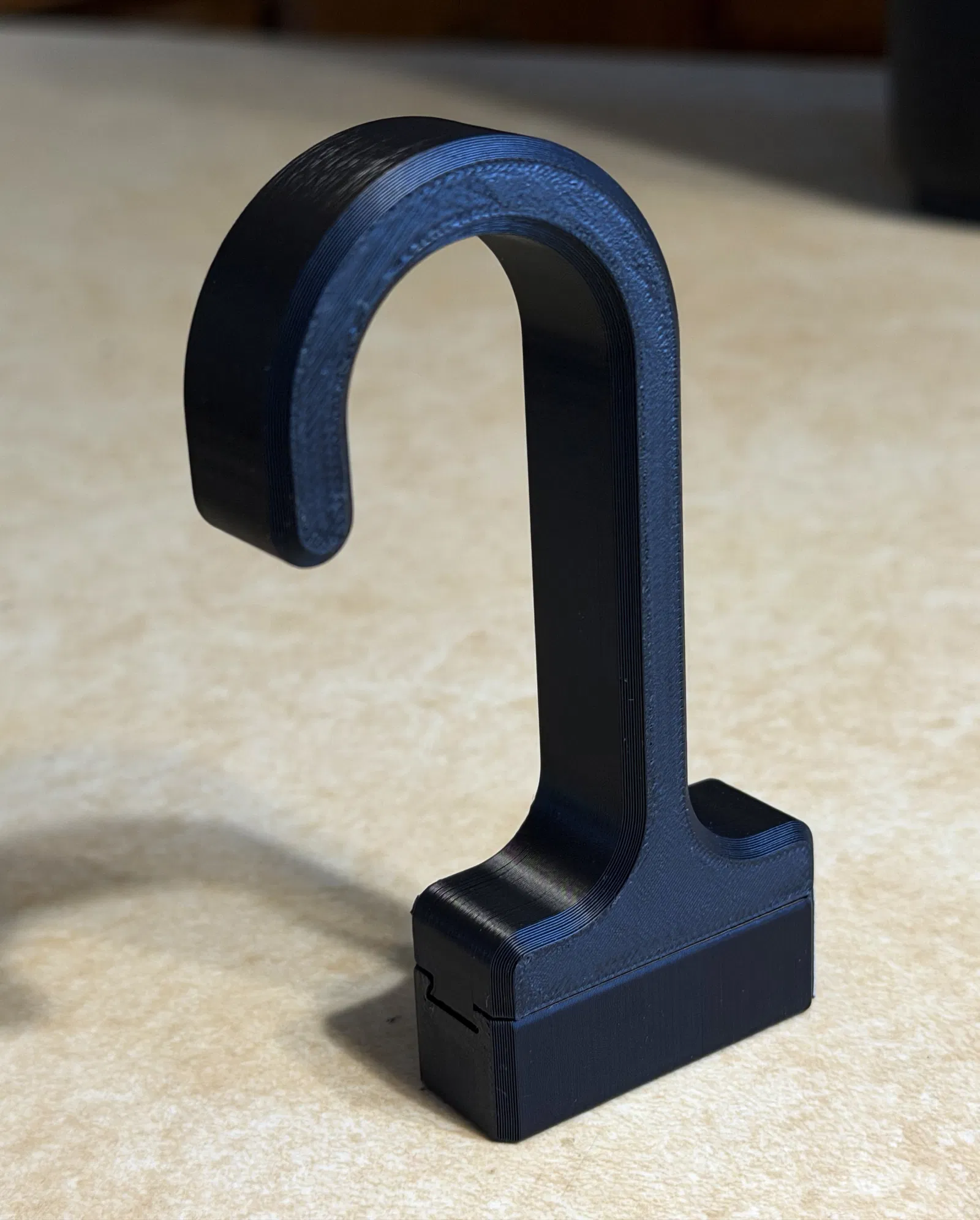

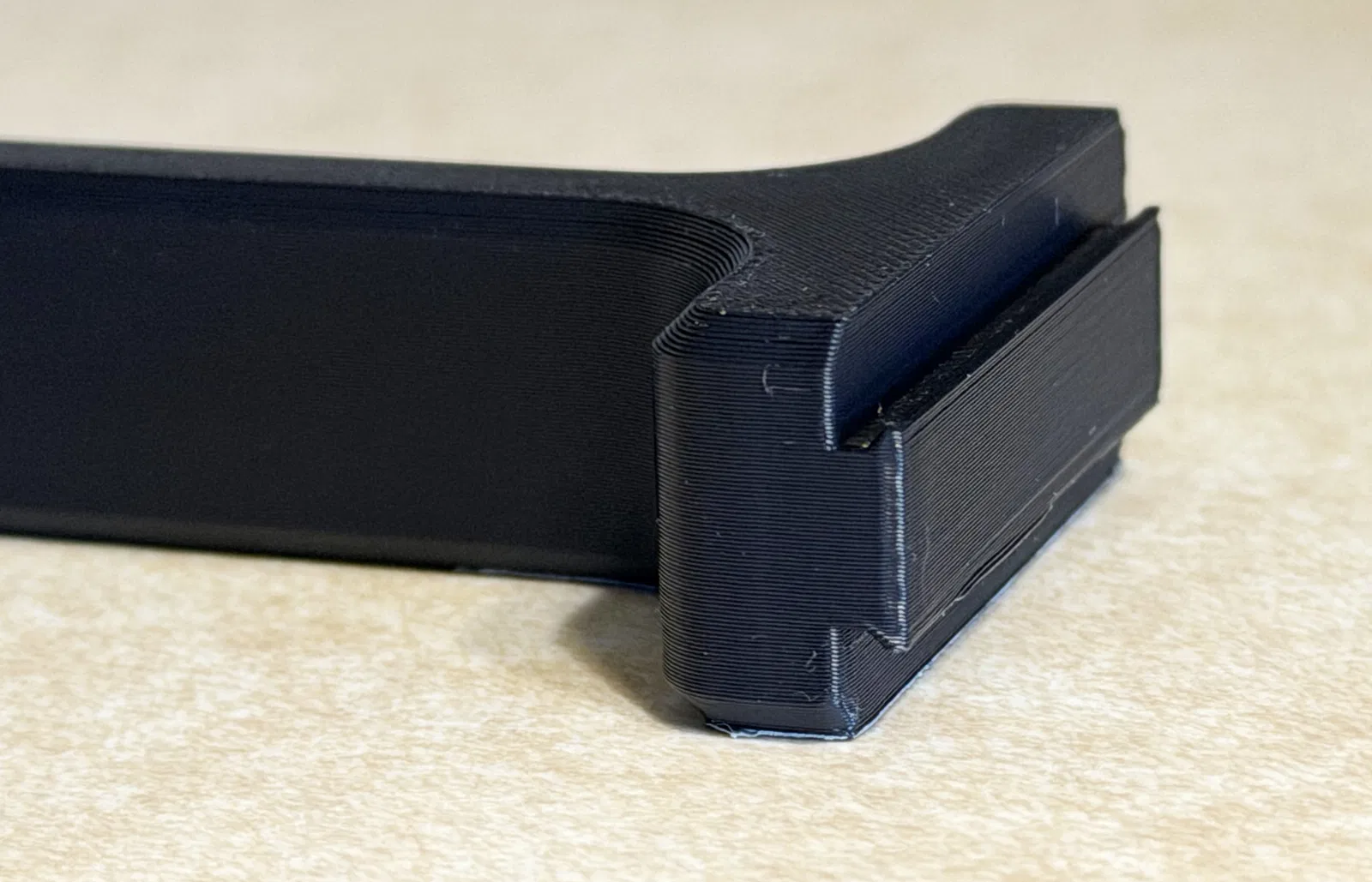

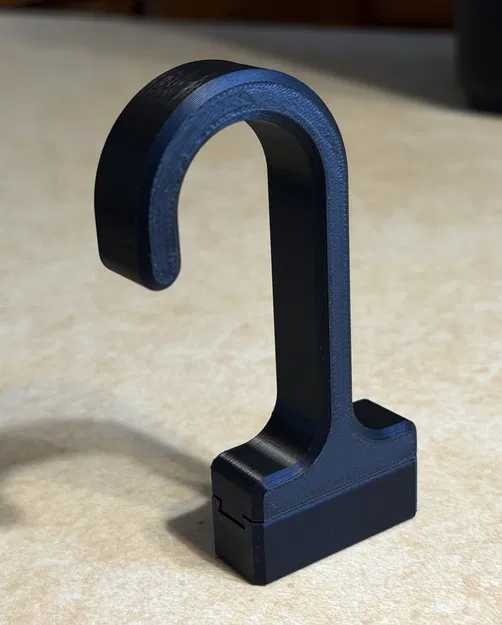

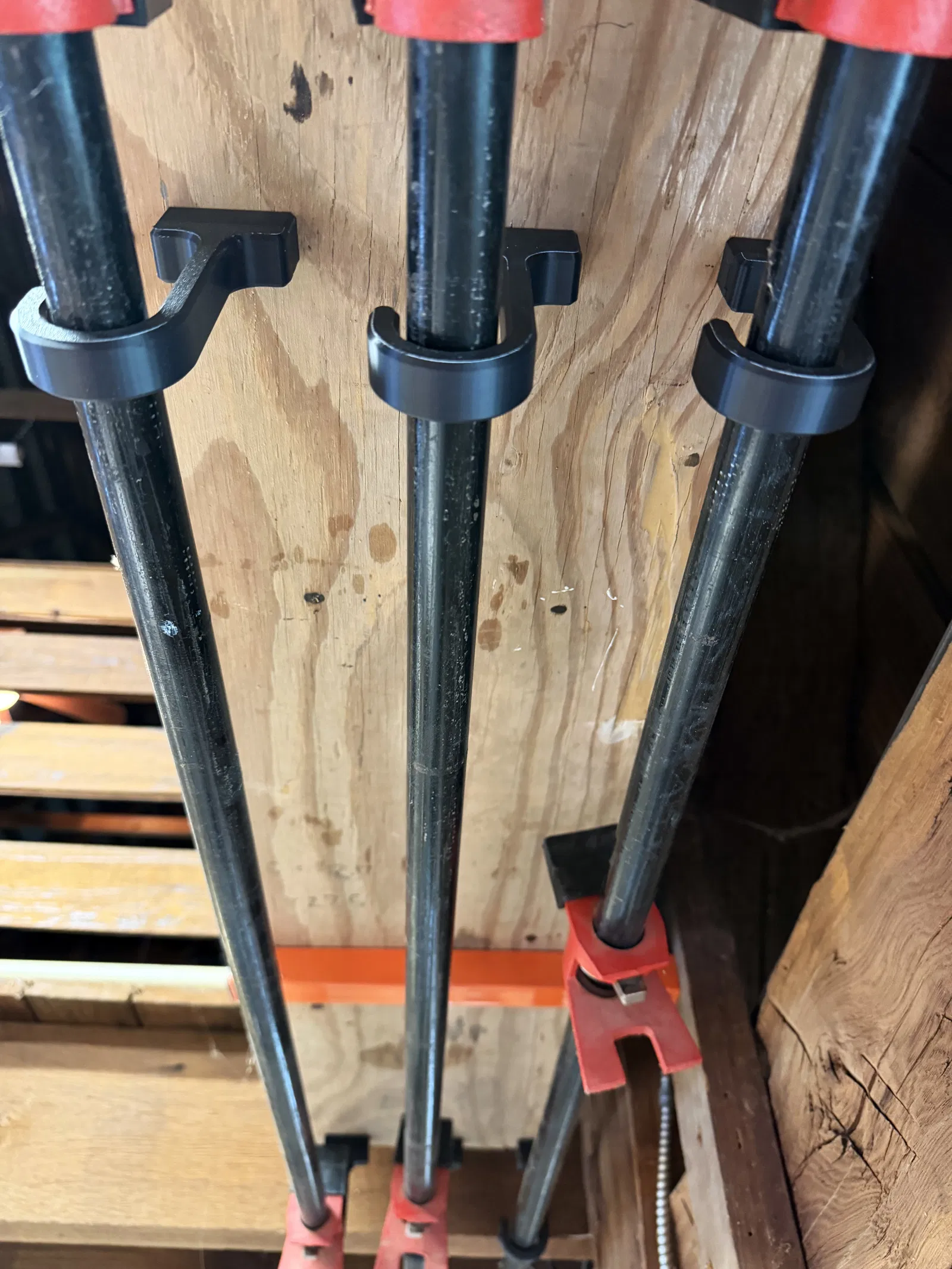

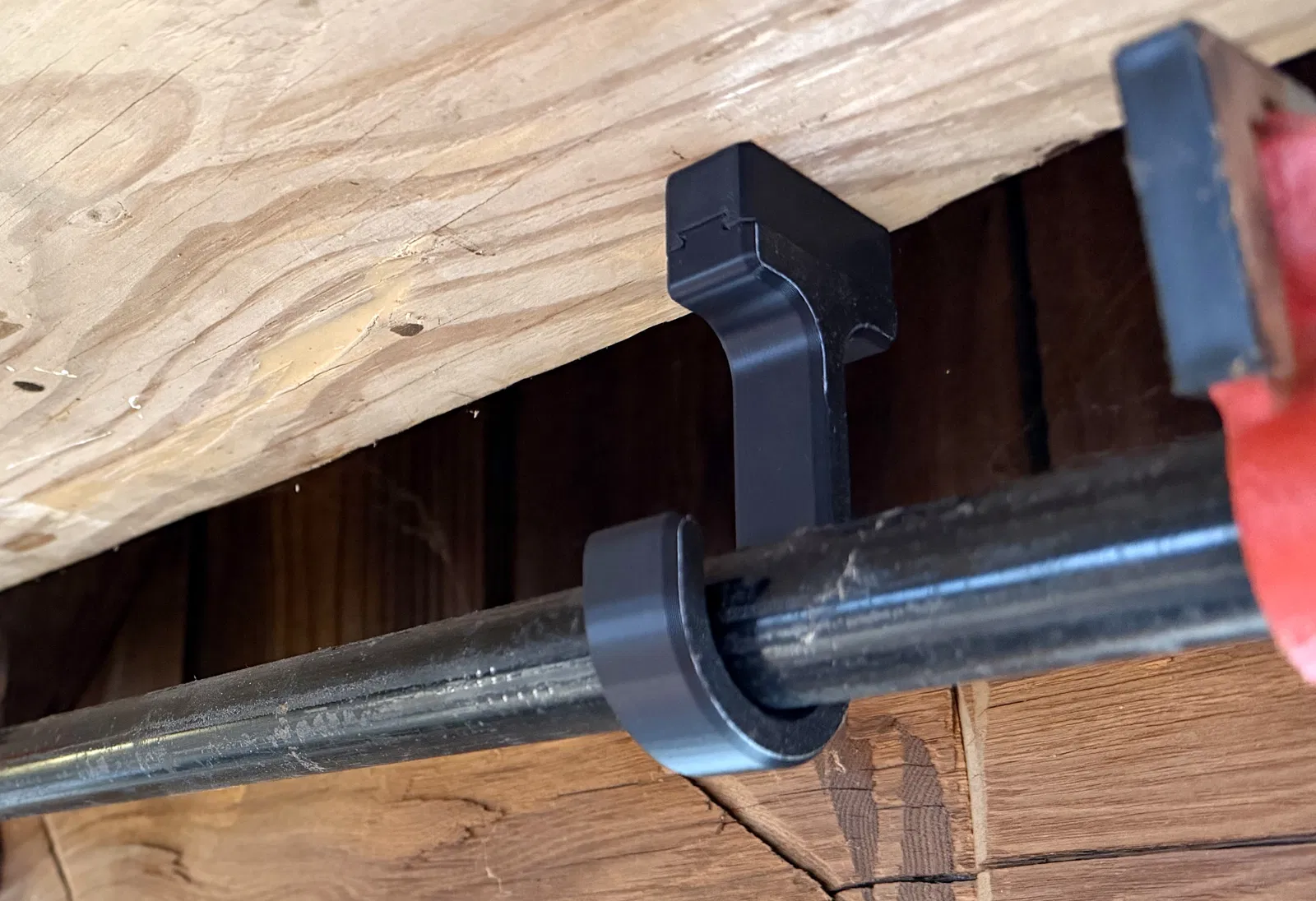

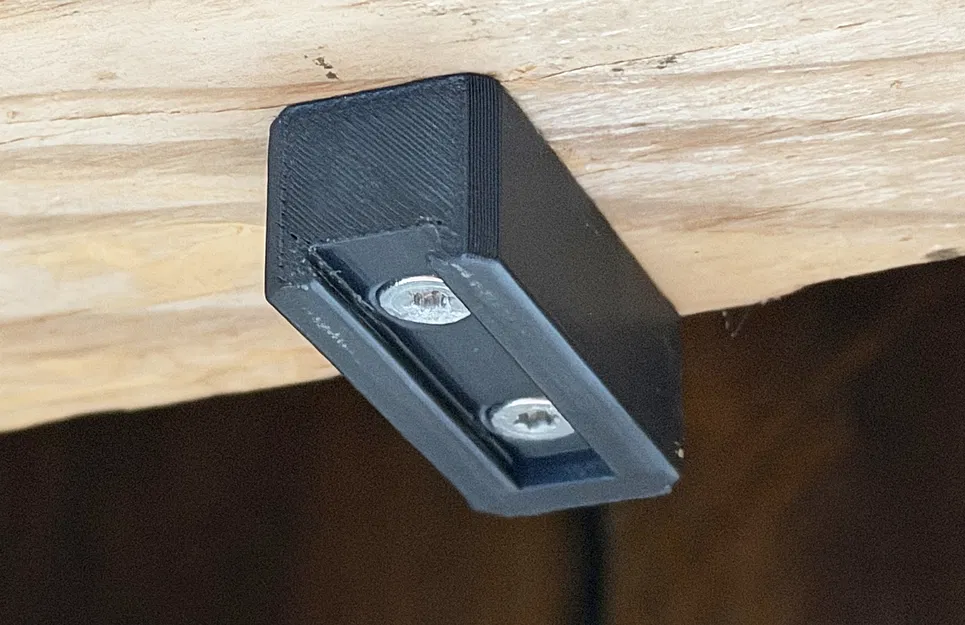

Mấy cái hook này được thiết kế để gắn kẹp ống 3/4" (3/4" pipe clamp) vào mặt dưới của một kệ dài trong xưởng của mình, nhưng cũng có thể dùng cho các loại ống/tube khác, hoặc dùng như một cái móc treo nói chung. Phần mount được cố định bằng hai con vít, và phần hook ăn khớp với một dovetail có rãnh (notched dovetail), giúp ngăn không cho hook bị trượt tuột ra phía sau.

Mình in bằng ASA để được độ bền và độ cứng, nhưng PETG cũng ổn tương tự nếu dùng trong nhà. PLA thì về cơ bản vẫn dùng tốt cho đa số nhu cầu thực tế, nhưng lưu ý là PLA sẽ bị creep (biến dạng từ từ) khi chịu tải liên tục.

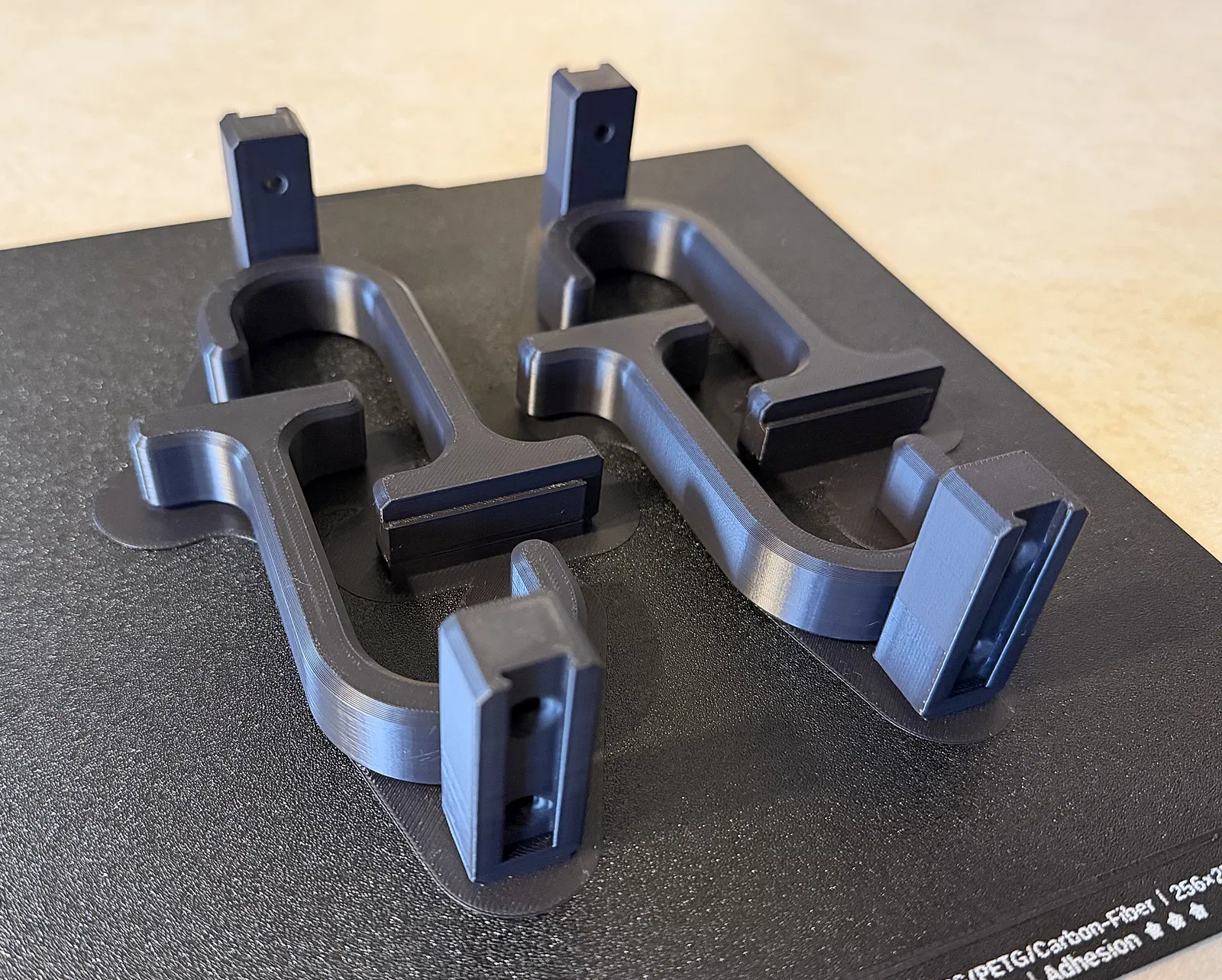

Phần hook nên in nằm nghiêng (in trên cạnh) và sẽ cần support cho mép dưới của dovetail. Mình có kèm một bản có support thiết kế sẵn, và một bản khác có support thiết kế sẵn kèm mouse ears để giảm cong vênh và hạn chế bị kéo bong khỏi bed với các vật liệu dễ warp hơn (như ASA).

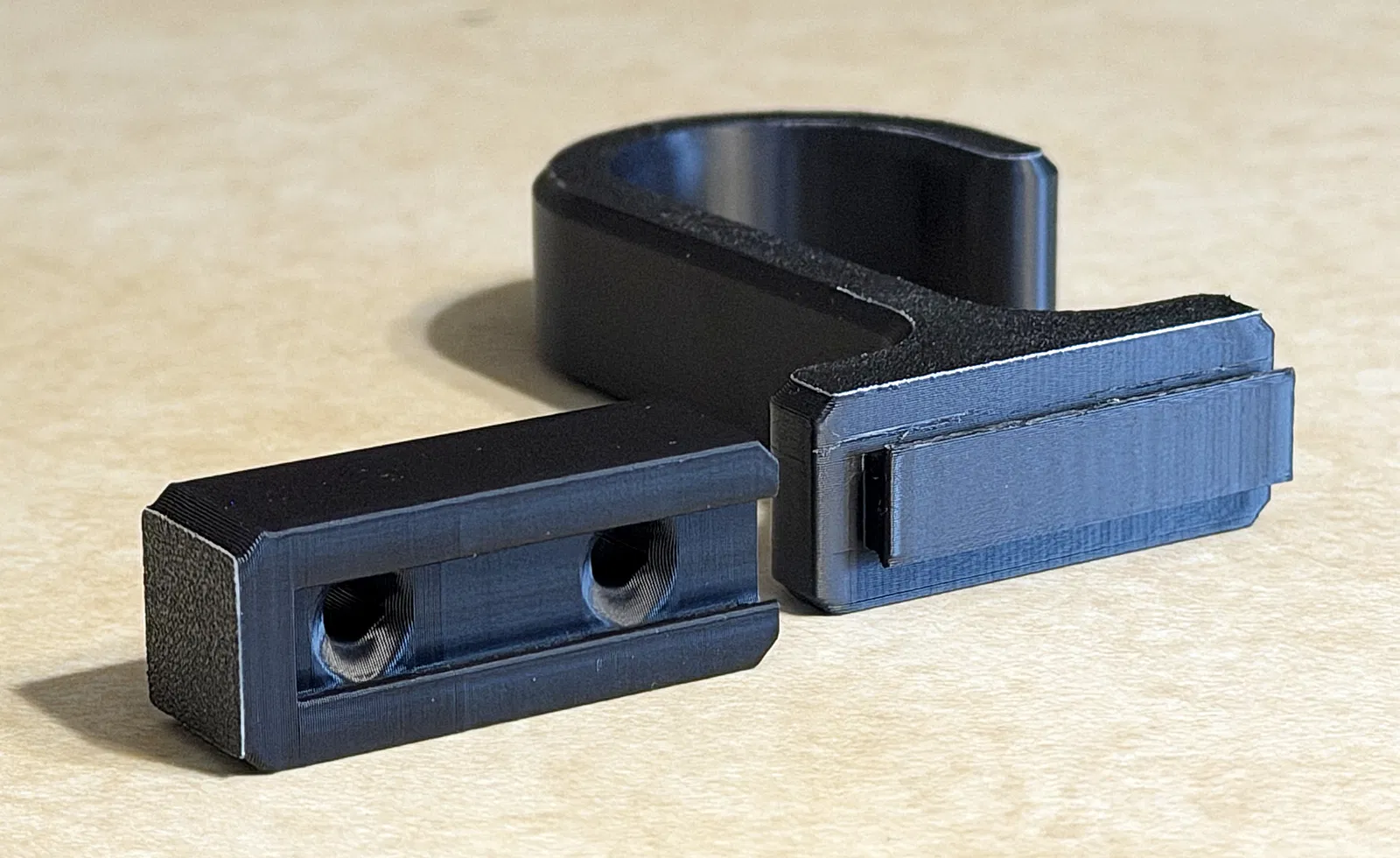

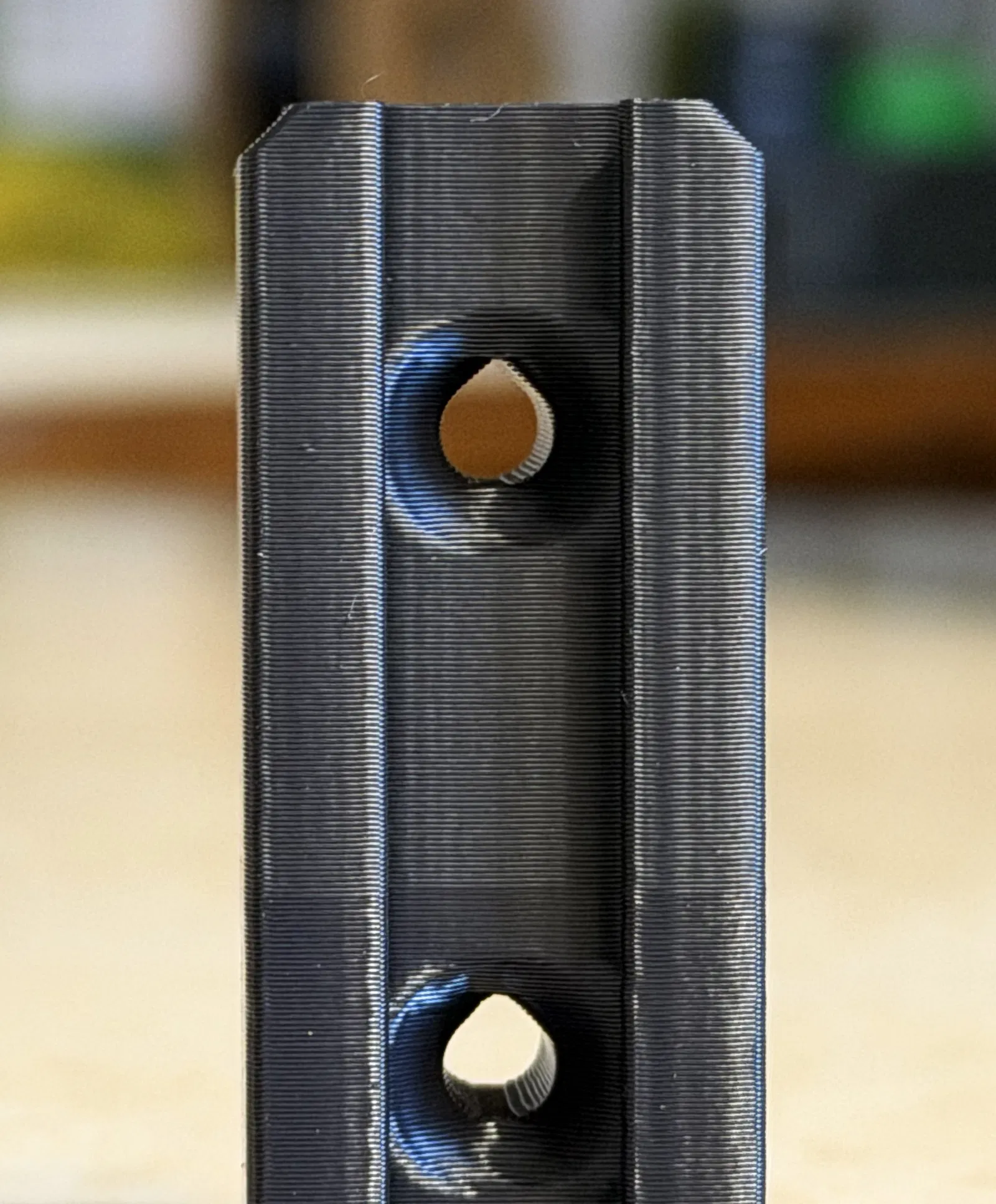

Mình đã test và in phần mount theo cả hai hướng: in ngang (ưu tiên độ bền quanh lỗ bắt vít) và in đứng (ưu tiên độ bền của dovetail) — cả hai đều chạy tốt. Cá nhân mình thích in đứng hơn, nhưng thực tế thì quanh dovetail có đủ vật liệu và độ bám lớp (layer adhesion) để in ngang cũng dùng ổn. Ngoài ra, các lỗ bắt vít trên mount có thêm khoét dạng tear-drop ở phía trên để in đẹp hơn khi đặt theo hướng đứng.

Dung sai (tolerance) giữa các chi tiết là 0.1mm, nhưng có thể cần chỉnh tùy máy in của bạn. Trên Elegoo Centauri Carbon của mình thì in ra khớp rất ổn.

Mình có thể sắp được 6 cái trên build plate 256x256 cùng lúc, nhưng do nhiệt giường không đều ở phần rìa và vì mình dùng vật liệu dễ warp hơn, nên mình chọn in 4 cái mỗi lần.

Mình có kèm file Fusion 360 và STEP để bạn dễ chỉnh sửa theo nhu cầu sử dụng của mình.
