Nắp che cửa hút tường hồ bơi BWT Procopi TP-270 (Parametric, OpenSCAD)

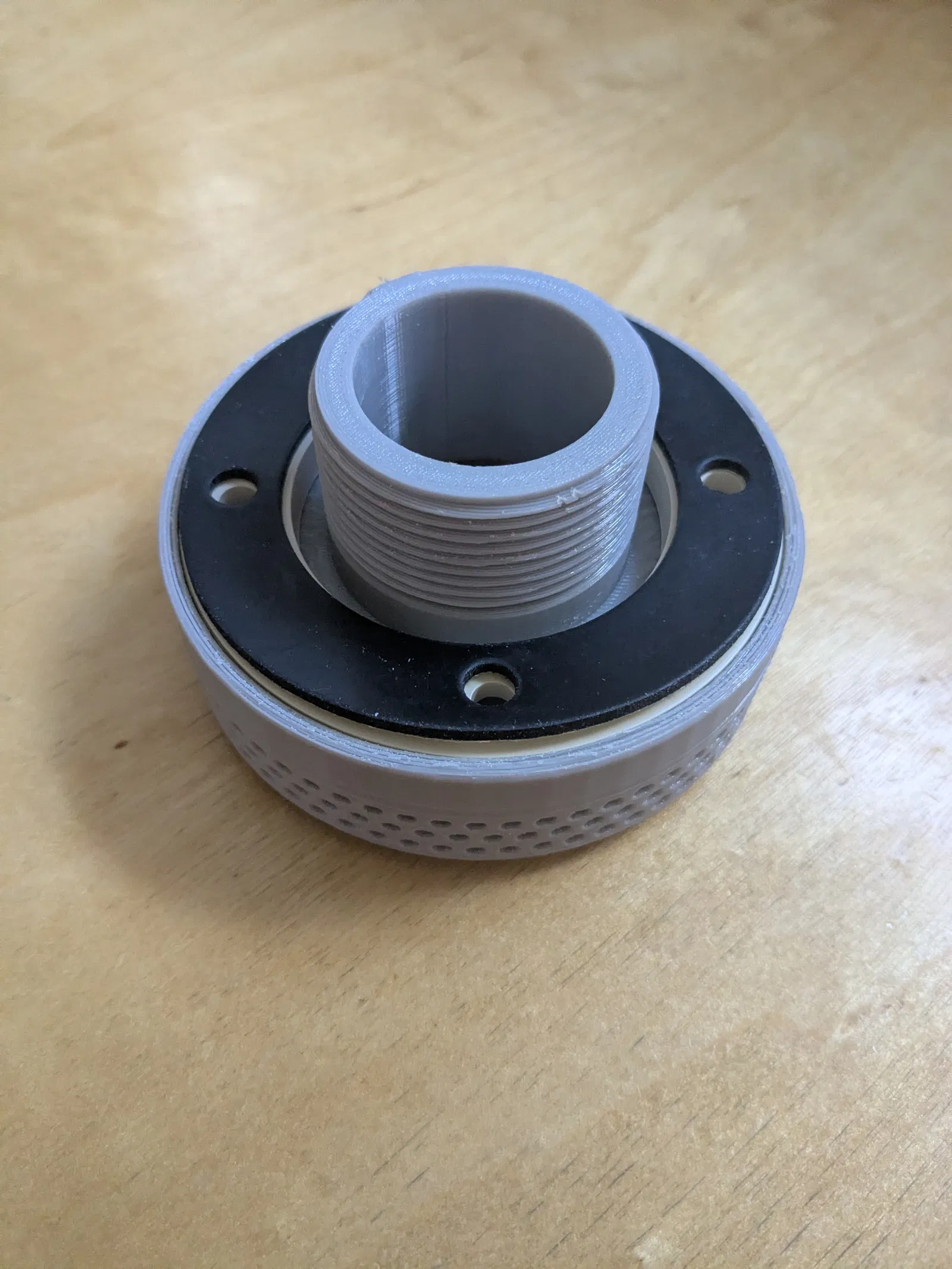

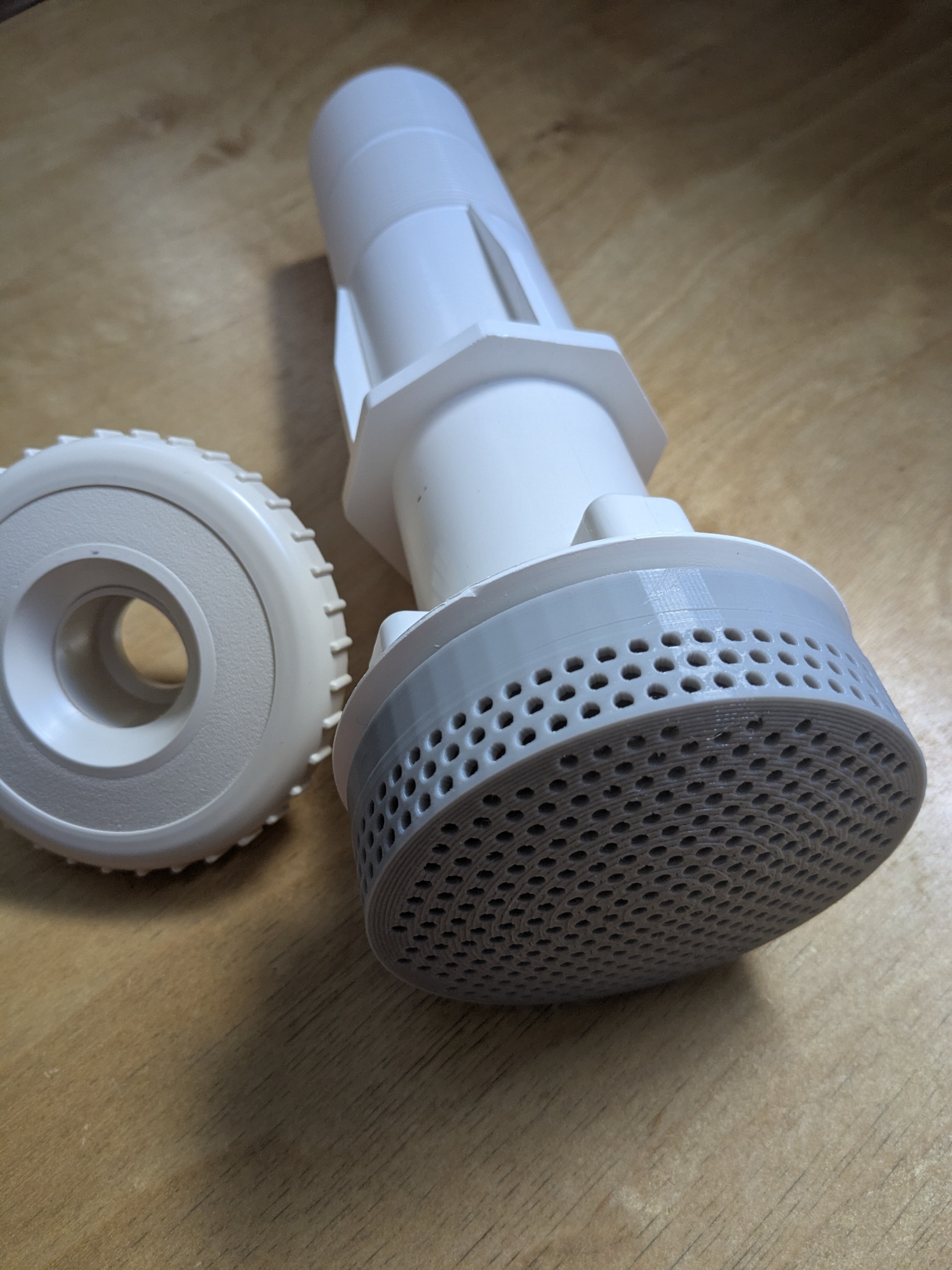

Đây là một nắp bảo vệ parametric cho bộ wall fitting hồ bơi BWT Procopi TP-270, thiết kế để dùng cho các pool suction inlets (cửa hút).

Nắp này nhằm tránh việc lỗ hút bị bịt kín hoàn toàn, ví dụ bởi bộ phận cơ thể, tóc, đồ chơi trong hồ, hoặc rác bẩn.

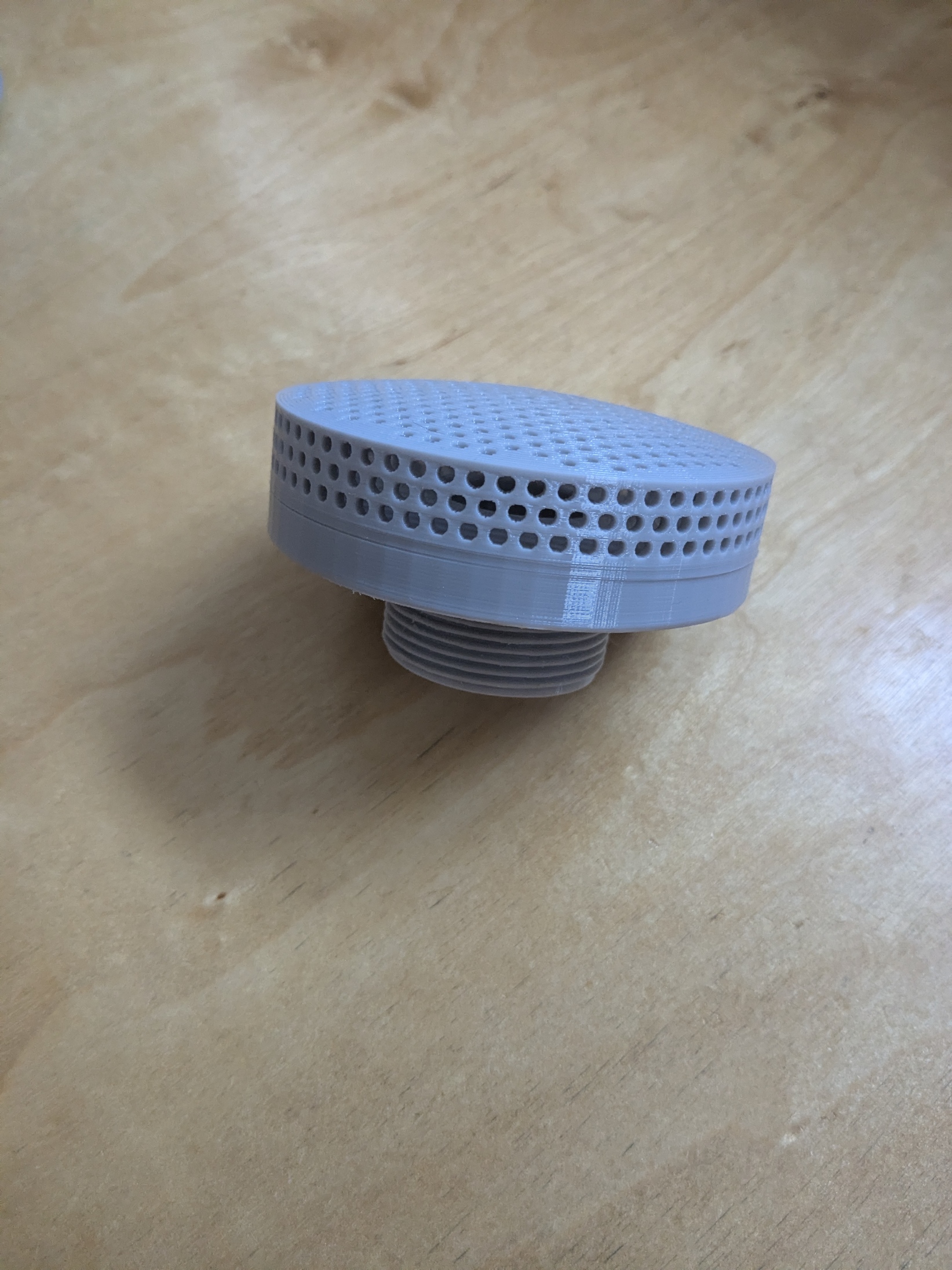

Thiết kế có nhiều lỗ nhỏ ở mặt trước và hai bên, giúp nước vẫn có thể chảy ngay cả khi một khu vực bị che.

Quan trọng:
Model này chỉ là nắp bảo vệ, không phải chi tiết để làm kín (sealing).
Chỉ được gắn lên một wall fitting đã được lắp đúng cách và tự nó đã đảm bảo làm kín cho hồ.

Lưu ý an toàn

Thiết kế này chỉ nhằm bổ sung thêm một lớp an toàn và không thay thế cho việc thiết kế an toàn thủy lực hồ bơi đúng chuẩn.

• Luôn dùng ít nhất hai cửa hút

• Cả hai cửa hút phải được nối vào chung một ống hút dẫn về bơm

• Hai cửa hút phải cách nhau ít nhất 2 mét

Thiết kế Parametric (OpenSCAD)

Có đính kèm một file STL vừa với BWT Procopi TP-270. Nếu bạn thấy thiết kế đó đã ổn thì không cần dùng file OpenSCAD.

• Model được viết hoàn toàn dạng parametric bằng OpenSCAD. Nhờ vậy có thể tái sử dụng cho các loại pool wall fitting khác, không chỉ BWT TP-270.

• Có thể chỉnh kích thước để phù hợp với wall fitting hoặc suction inlets khác.

• Cách dễ nhất là tải file SCAD rồi upload lên https://ochafik.com/openscad2. Bạn có thể dùng link này (đã bao gồm sẵn model).

• Bên trái là code OpenSCAD, ở giữa là phần preview model, và bên phải là các tham số bạn có thể chỉnh.

• Khi đã ưng kích thước, bấm nút "Render" ở góc dưới bên trái, rồi tải file STL về và đưa vào slicer để in.

• Thiết kế OpenSCAD dùng thư viện BOSL2 cho phần ren (threading). Nếu bạn dùng OpenSCAD cài trên máy, bạn cần cài thư viện này và chỉnh phần header cho đúng.

Khuyến nghị in ấn

Mình dùng PETG vì thấy nhiều nơi khuyến nghị đây là vật liệu phù hợp cho môi trường ngâm nước có clo và chịu UV. ASA hoặc ABS cũng có thể là lựa chọn tốt. Không nên dùng PLA vì PLA không bền UV lắm và có thể dễ gãy hơn.
