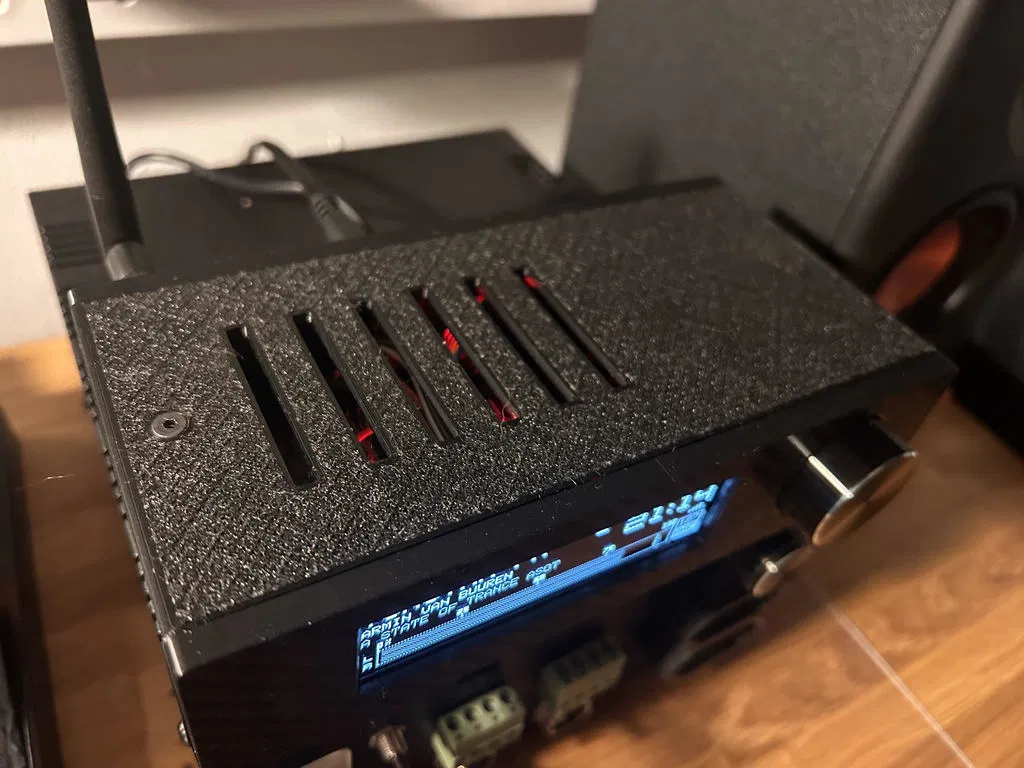

Vỏ Yoradio SSD1322 cho ESP32 Wroom32 kèm expansion board

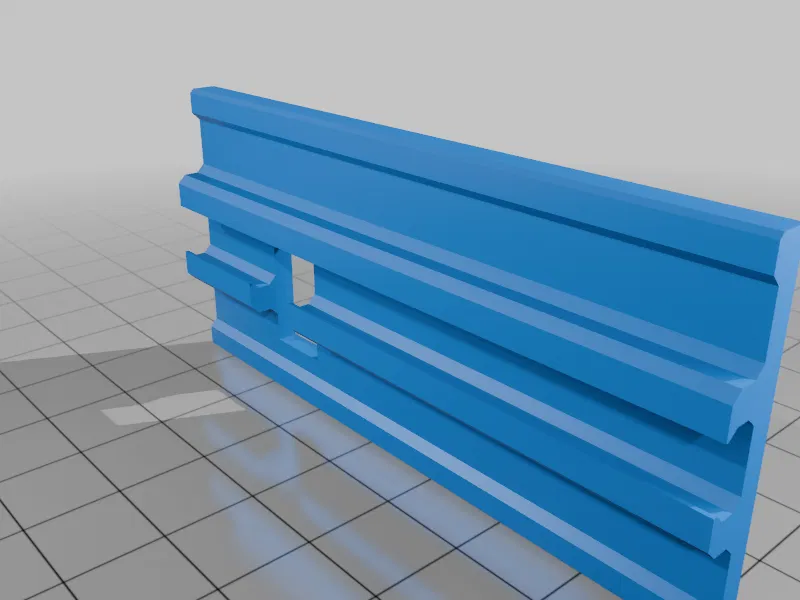

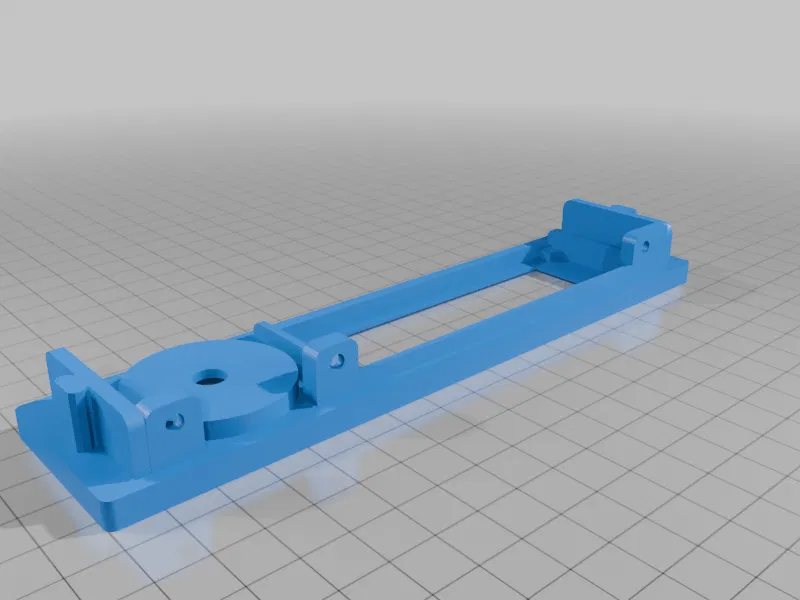

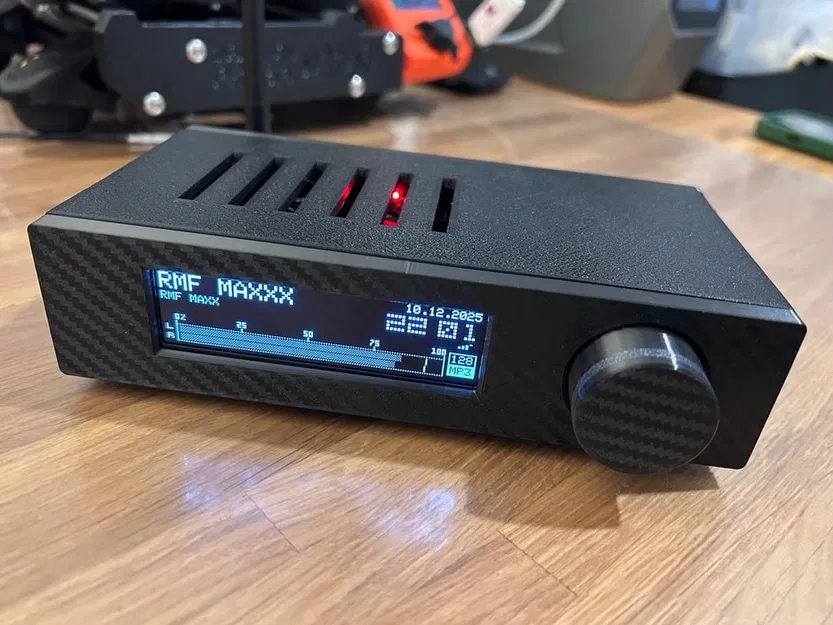

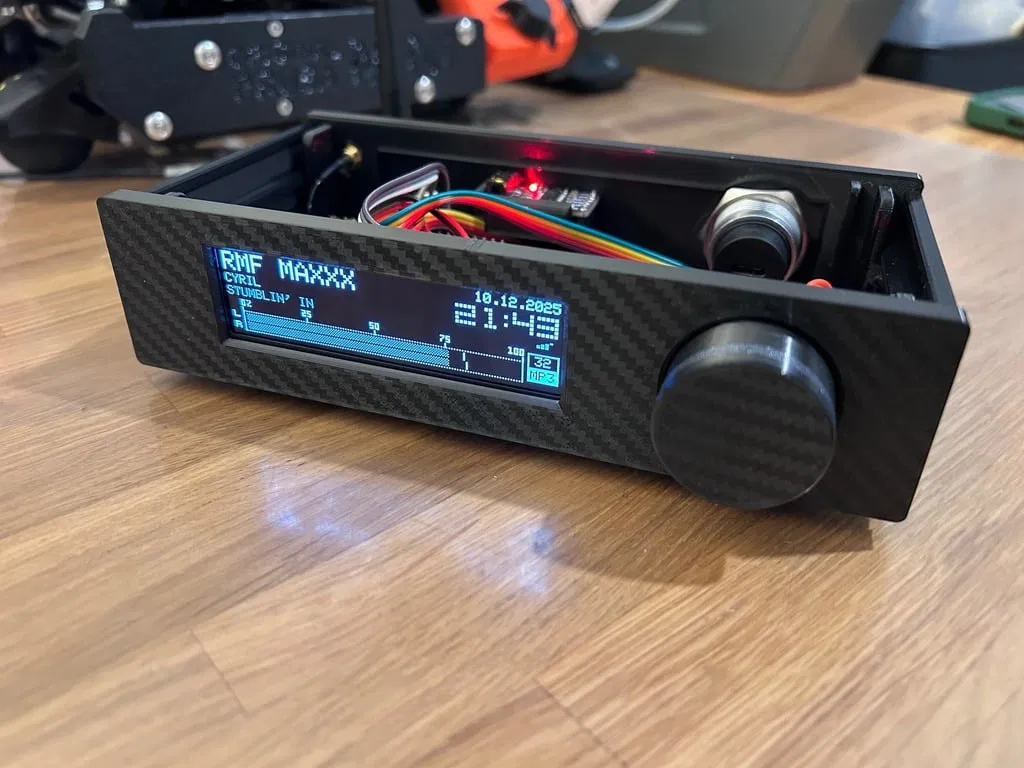

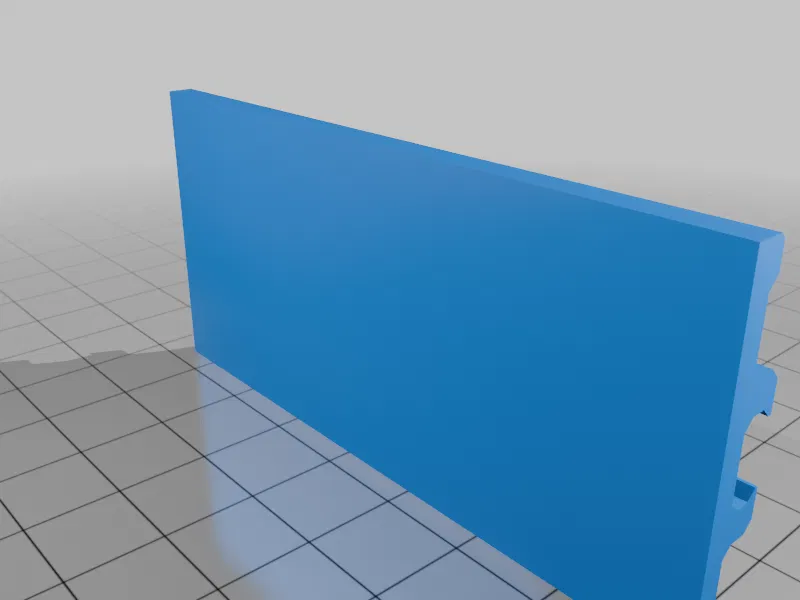

Bản remix vỏ Yoradio cho SSD1322 và ESP32 Wroom32 kèm expansion board. Thiết kế ngắn hơn 12mm, dễ lắp hơn, có thêm knob và cải thiện latch để nắp khít nhưng vẫn mở được. Kèm BOM và file STEP.
Mô tả

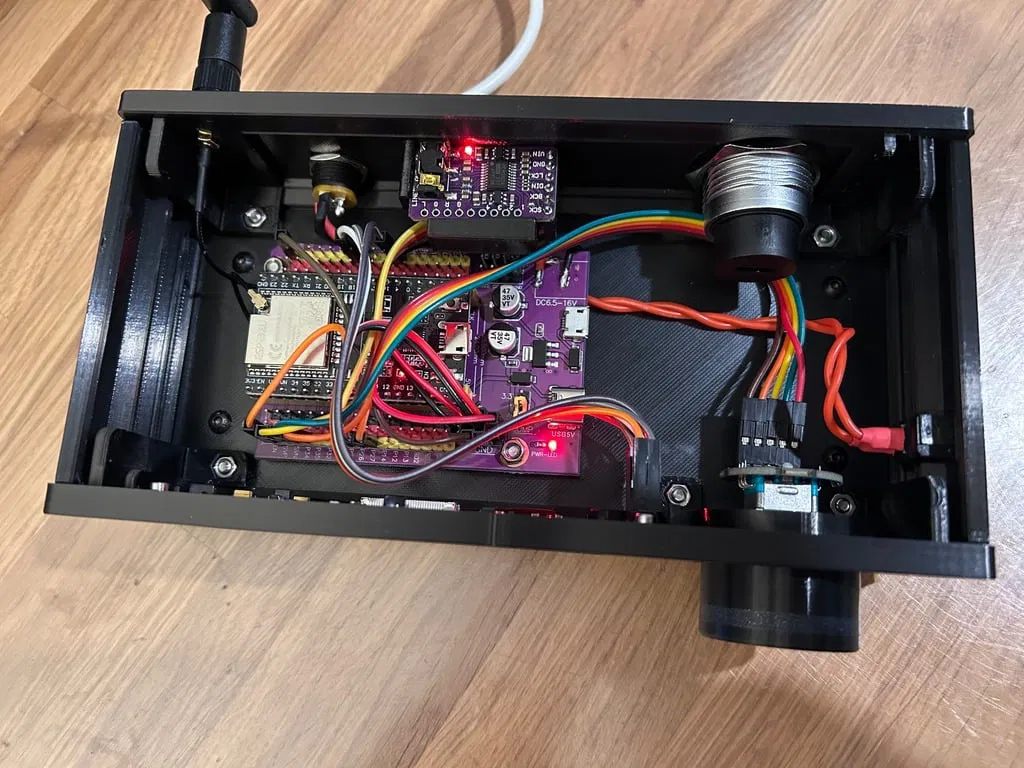

Đây là bản remix từ thiết kế vỏ Yoradio rất hay. Phiên bản của mình ngắn hơn 12mm và lắp ráp cũng dễ hơn chút. BOM:
-
ESP32 Wroom 38 pin và anten WiFi gắn dây
-
màn hình SSD1322
-
ESP32 expansion board
-
rotary encoder
-
PCM5102 DAC
-
dây jumper female-female
-
KCD11 Mini 3A 250V ON-OFF ROCKER SWITCH
-
jack DC 5.5/2.1mm 2A
-
nguồn 6V (500 mA là đủ)
-

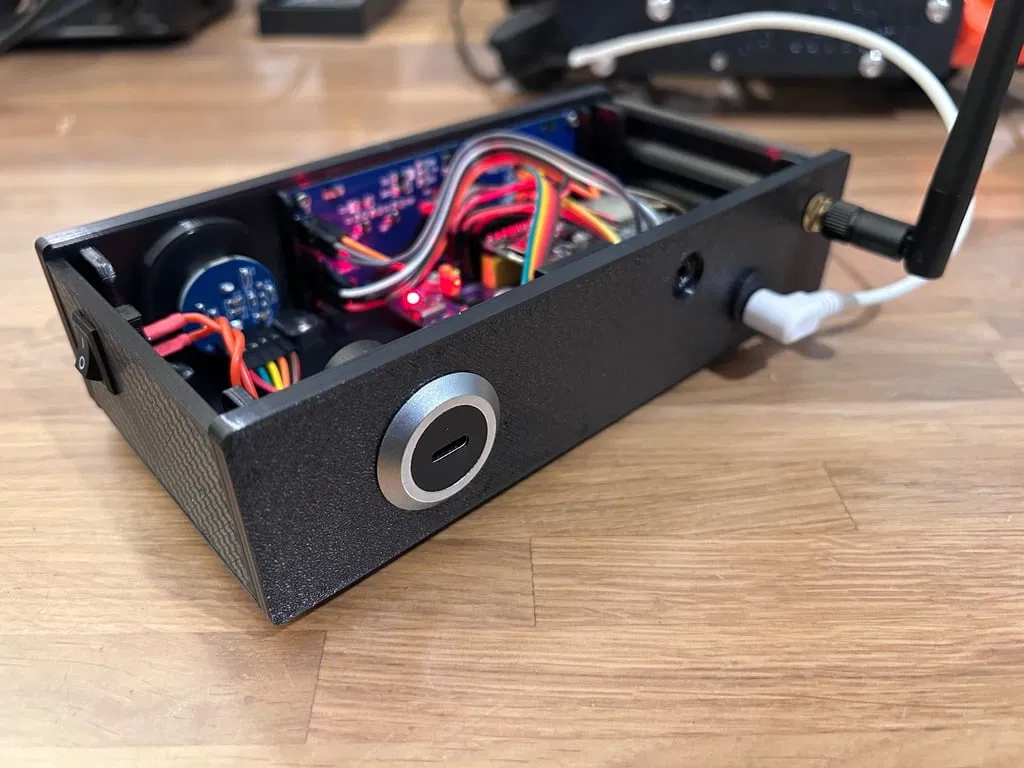

ổ cắm kết nối USB-C - USB-C dạng panel-mount màu bạc kèm dây nối từ ổ cắm vào ESP32 (không bắt buộc, mình gắn để có thể update firmware bất cứ lúc nào)
-
tán M3 (8 cái)
-
ốc M3x5, M3x6, M2x4, M3x8
-

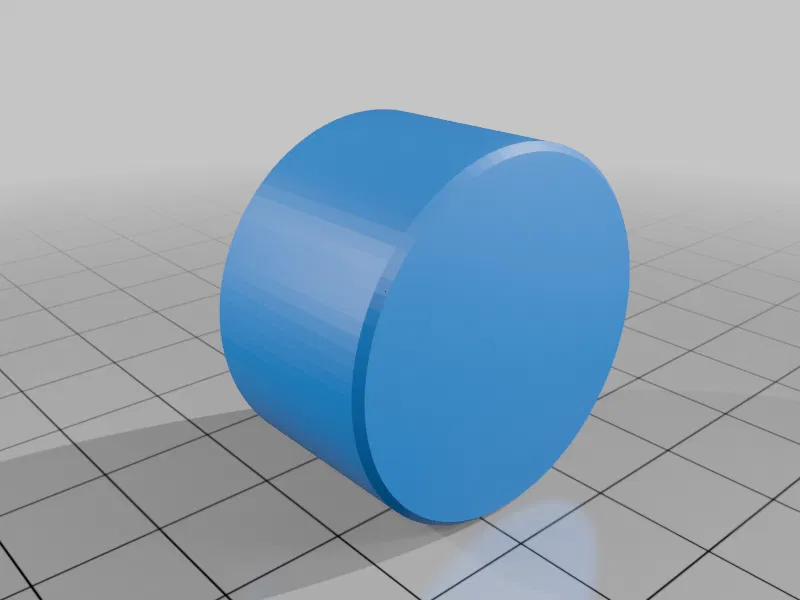

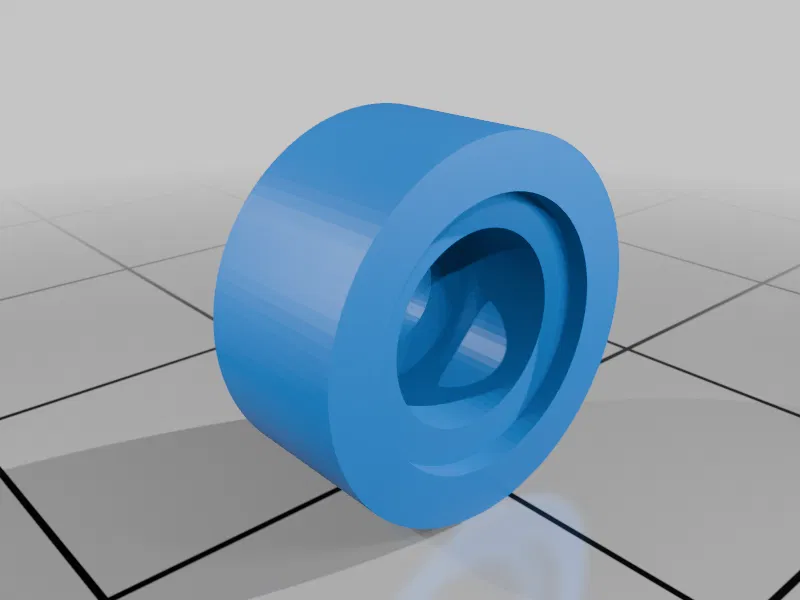

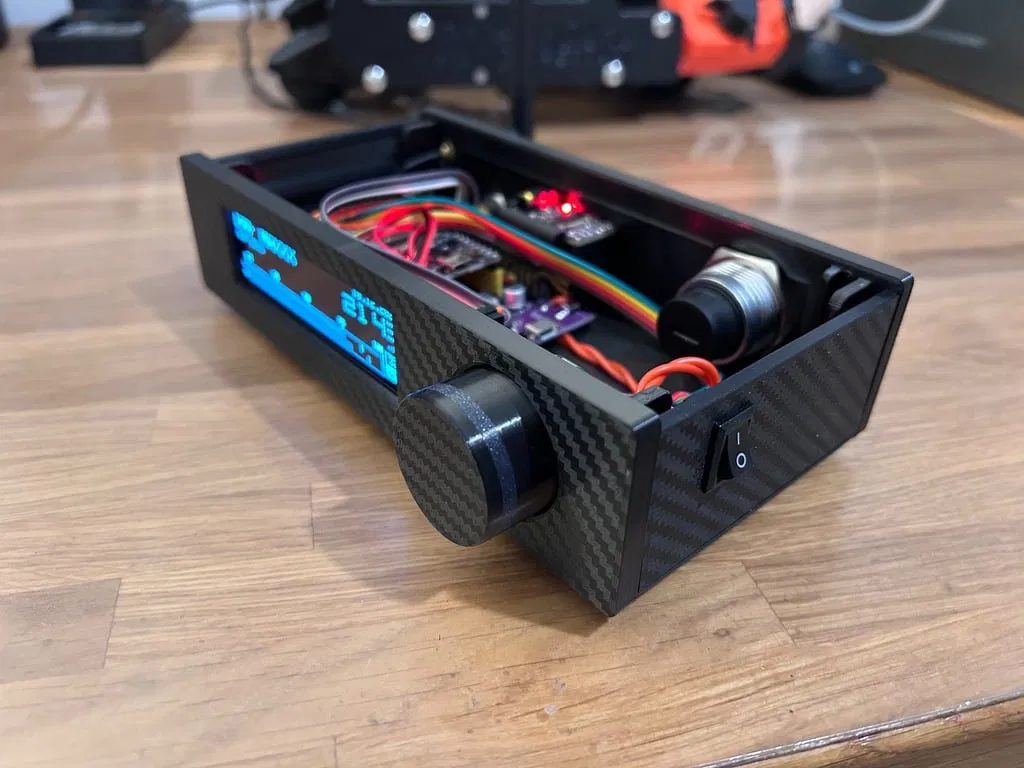

thêm núm vặn (knob)
-

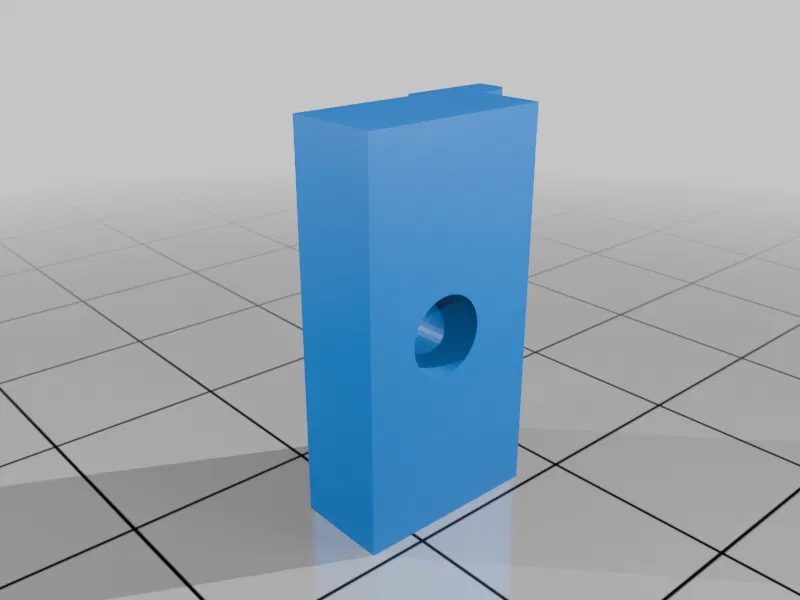

đã cải thiện khoảng cách các ngàm gài (latch) để nắp trên khít hơn nhưng vẫn mở ra được mà không làm gãy ngàm
-

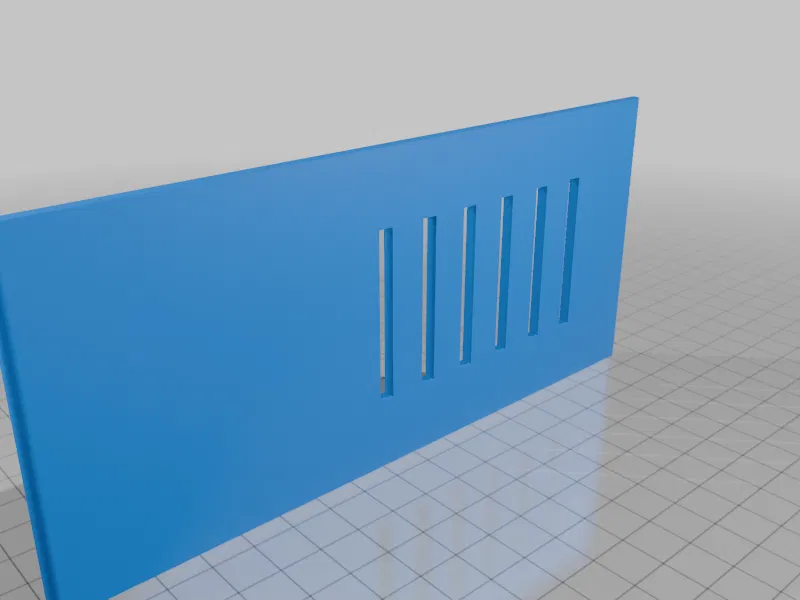

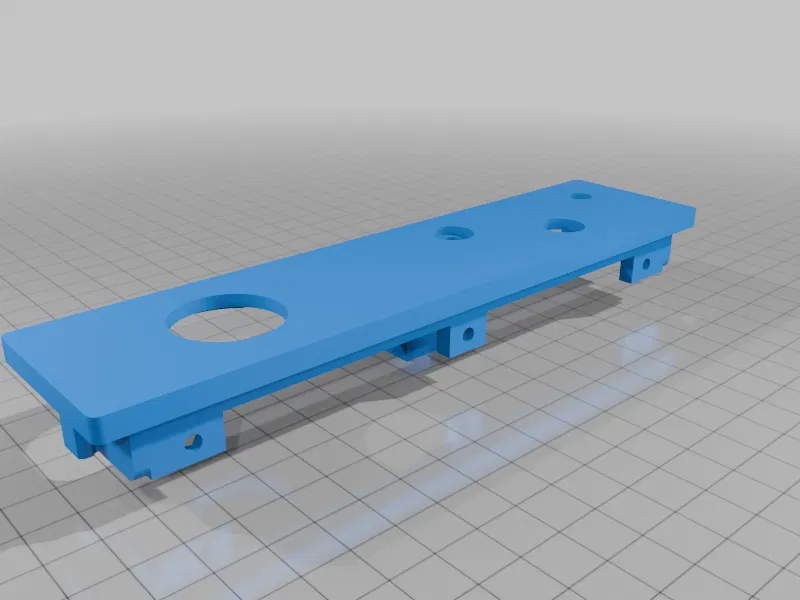

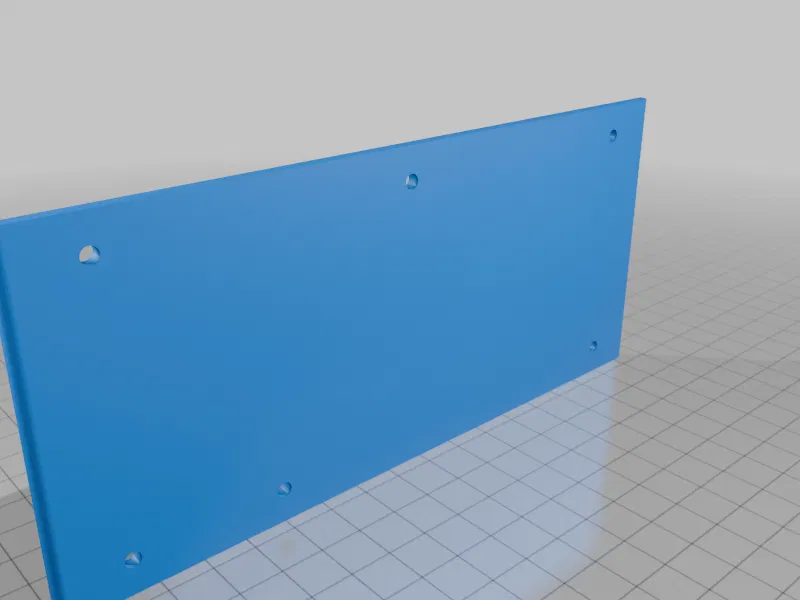

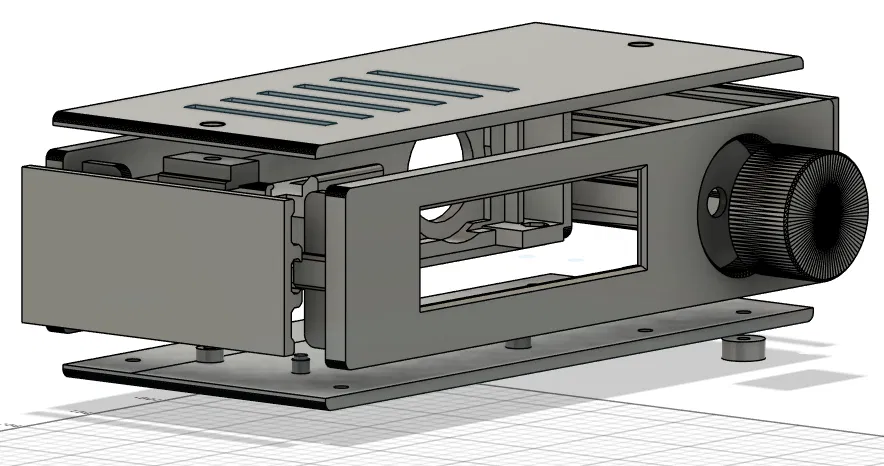

thêm top plate với latch tách rời - dùng với 2 insert M3 và 2 ốc M3 đầu côn (conical)
-
thêm file STEP theo yêu cầu của một bạn
