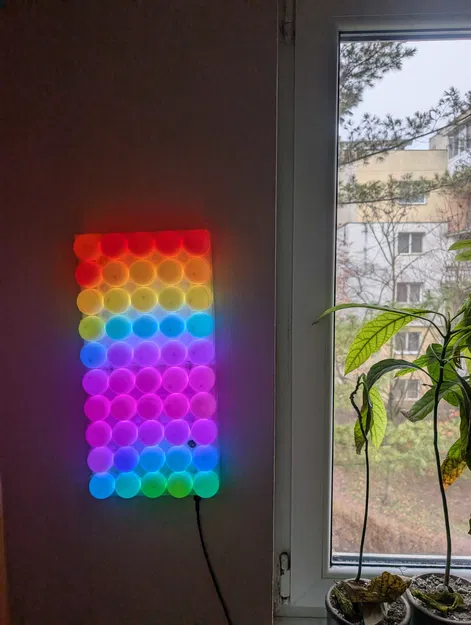

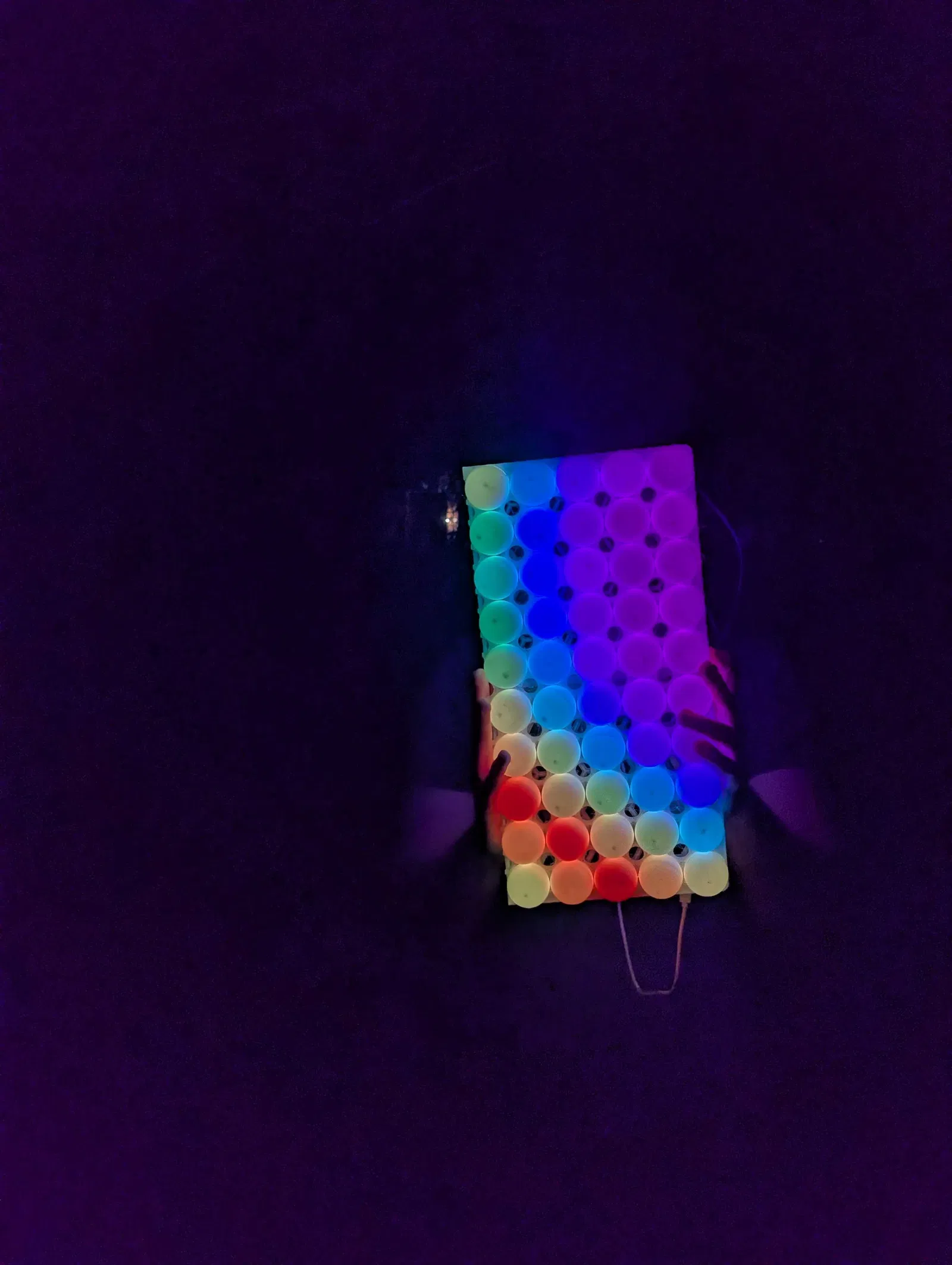

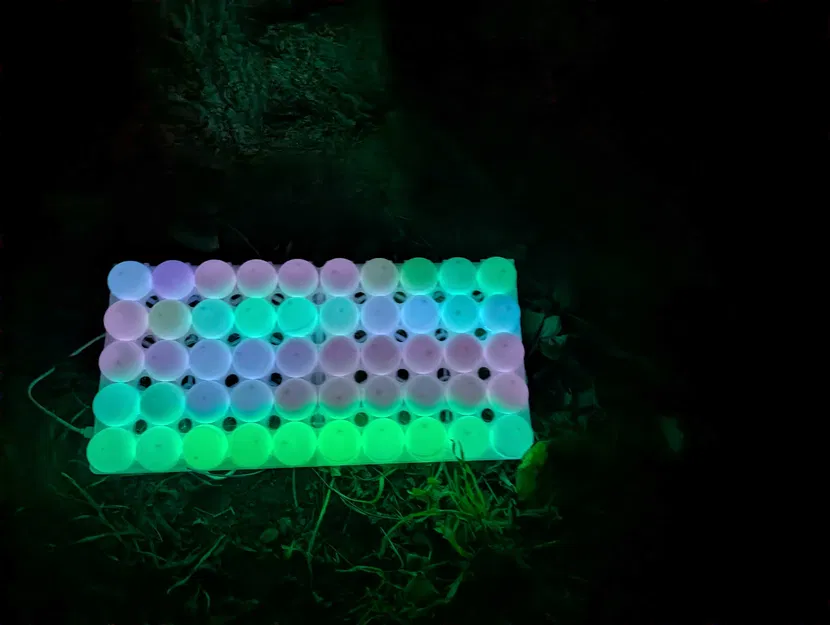

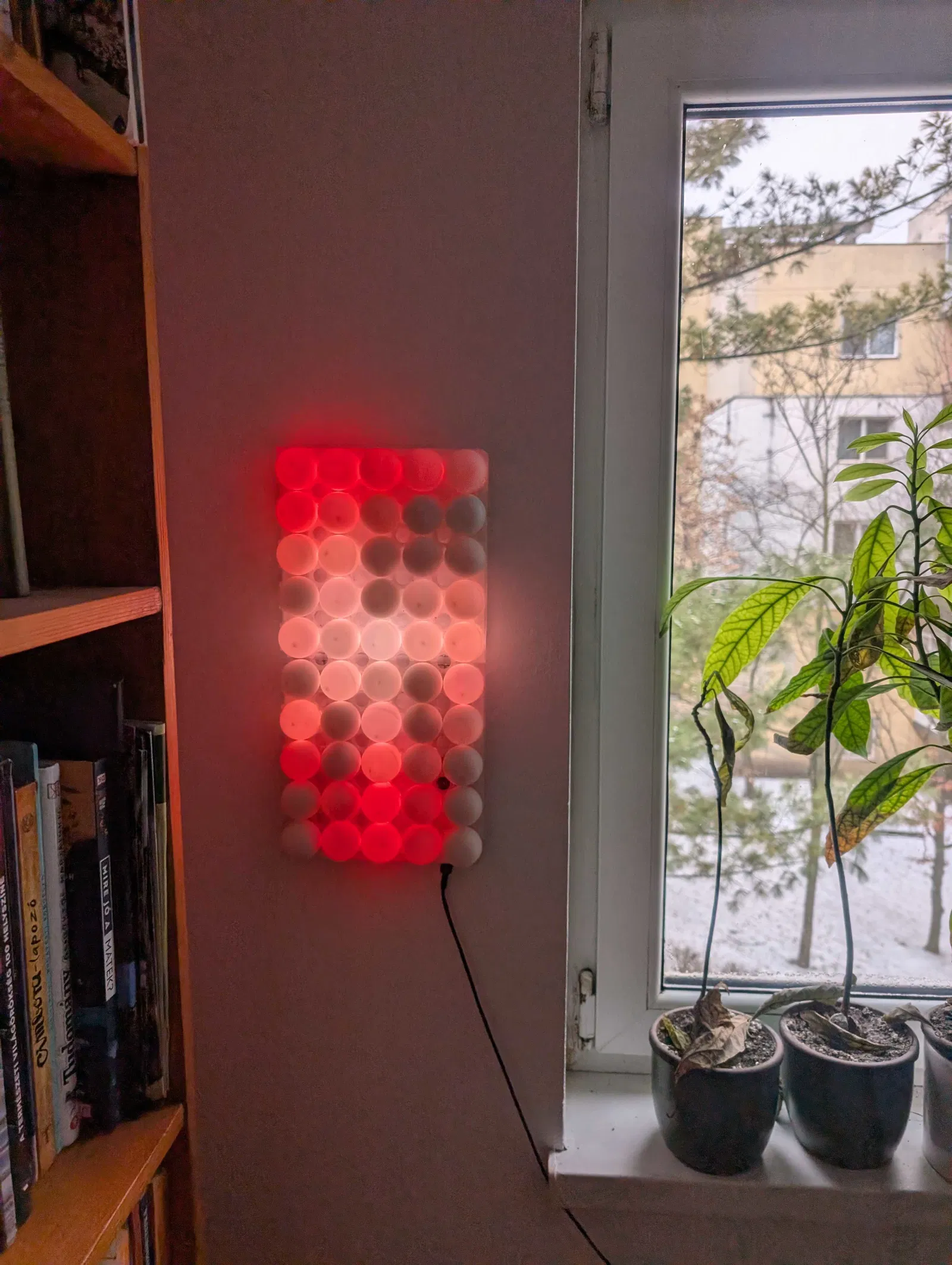

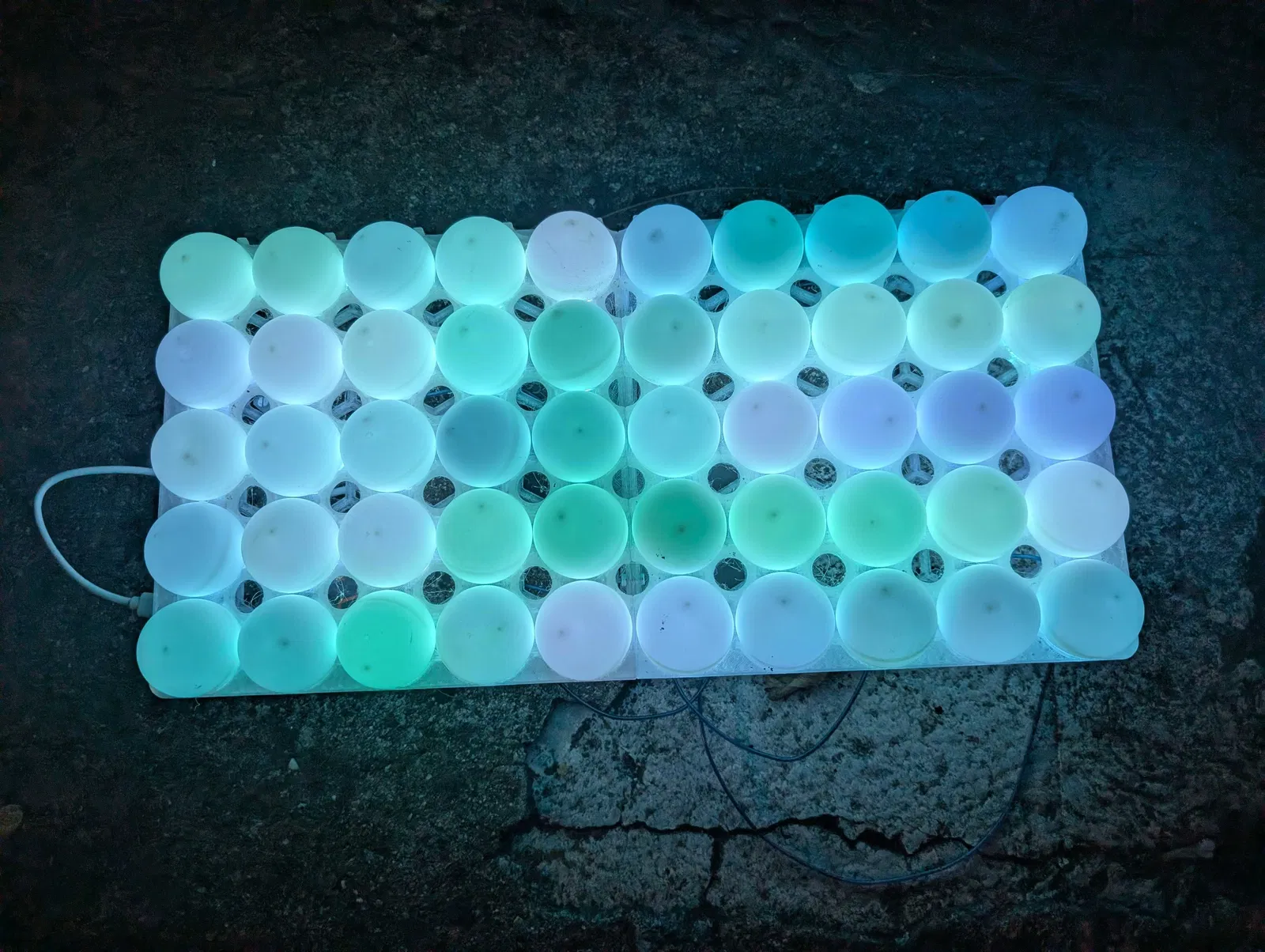

Bảng LED treo tường bóng Ping Pong (Ping Pong Ball LED Wall Panel)

Bạn có thể xem thêm thông tin ở repo github của mình

Hướng dẫn

Linh kiện

• Xiao ESP32 C3, đây là bộ xử lý chính

• 25 LEDs cho mỗi tile, mình dùng một đoạn strip WS2812b đã cắt ra

• 25 bóng ping pong cho mỗi tile

• 150 sợi dây, để nối tất cả LEDs lại với nhau

• 4 insert ren M3 (M3 threaded inserts) cho mỗi tile

• 4 bu lông M3 cho mỗi tile

• 2 bu lông M3 cho mỗi chỗ nối giữa hai tile

• 2 đai ốc M3 cho mỗi chỗ nối giữa hai tile

Lắp ráp

1. Ép/cấy hết các insert ren vào đúng lỗ ở mặt sau của bản in 3D

2. Nếu bạn in nhiều panel, bắt chúng lại với nhau bằng đai ốc và bu lông M3

3. Dùng keo nến (hot glue) dán toàn bộ LEDs vào các lỗ ở mặt sau của bản in 3D. Lưu ý chiều của LEDs, đi dây theo kiểu serpentine

4. Hàn tất cả LEDs lại với nhau

5. Dán Xiao ESP32 lên

6. Hàn LED đầu tiên trong chuỗi vào Xiao

7. Bắt các tấm nắp lưng (back panels) vào
