Tấm IKEA Skadis kẹp cho hộp Drona (kèm file STEP!)

Mô tả

Đây là một tấm IKEA Skadis dạng kẹp (clip-on) gắn vào hông các hộp Drona của bạn, để tận dụng phần không gian trống đang bị bỏ phí.

Nếu bạn muốn một giải pháp “nhẹ đô” hơn để tận dụng phần hông hộp Drona, mình cũng có làm một hộp kẹp (clip-on) đơn giản hơn cho Drona.

Bạn sẽ cần gì

Model này gồm 2 phần: một phần kẹp gắn vào hộp Drona, và tấm Skadis gắn vào phần kẹp.

Để bắt 2 phần lại với nhau, bạn sẽ cần:

• 2 x ốc M3x10mm

• 2 x ê-cu M3

Lời khuyên khi in

Kẹp phía hộp Drona

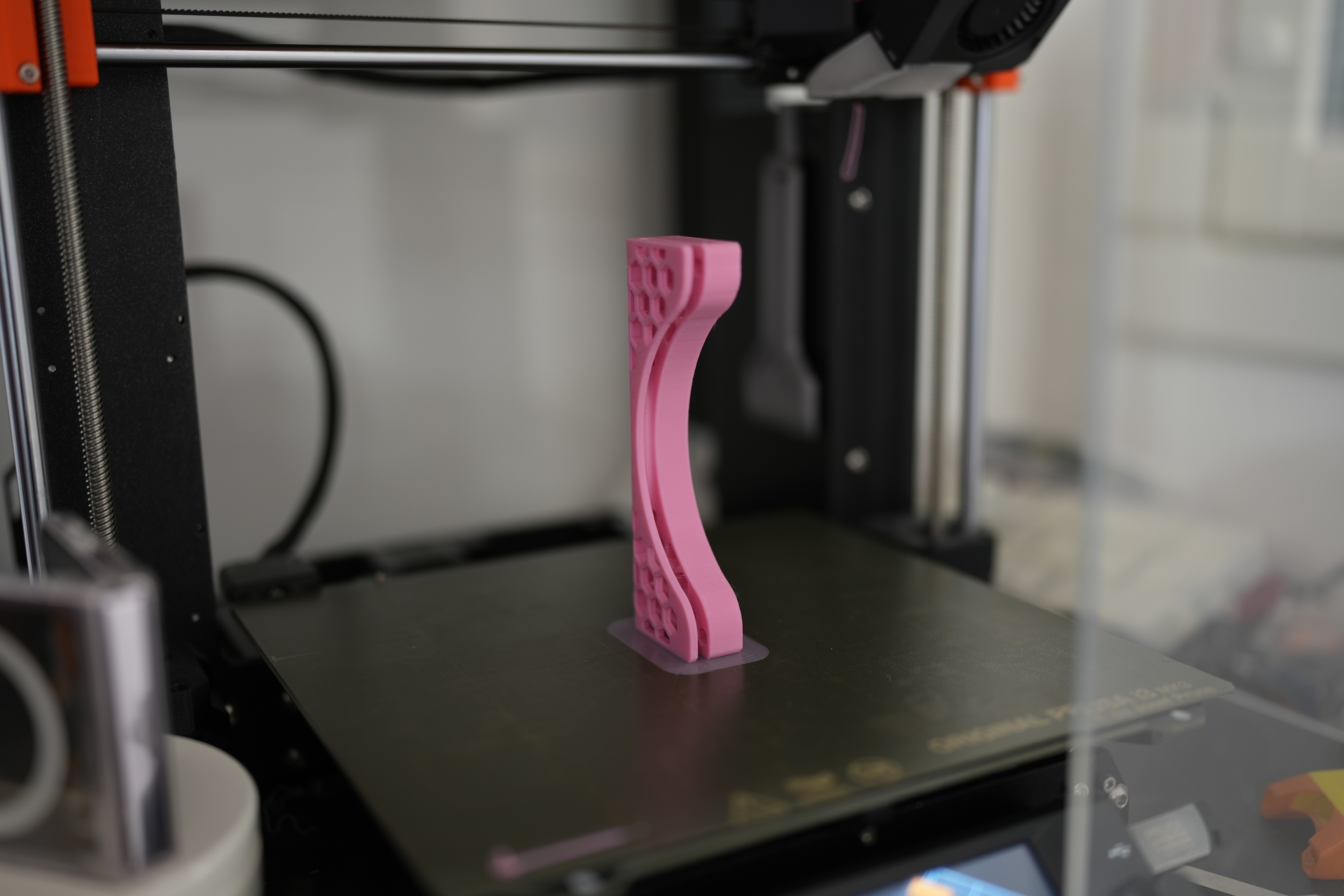

Để đạt độ bền tối đa, mình khuyên bạn in cái kẹp theo đúng hướng dựng đứng như hình bên dưới (như vậy khi sử dụng, lực kéo sẽ nằm dọc theo đường layer, nên độ bám layer sẽ không phải là điểm yếu giới hạn).

Không cần support.

Mình dùng 3 walls, 10% gyroid infill, profile 0.25 mm Speed trên MK4S với đầu phun 0.4 mm HF.

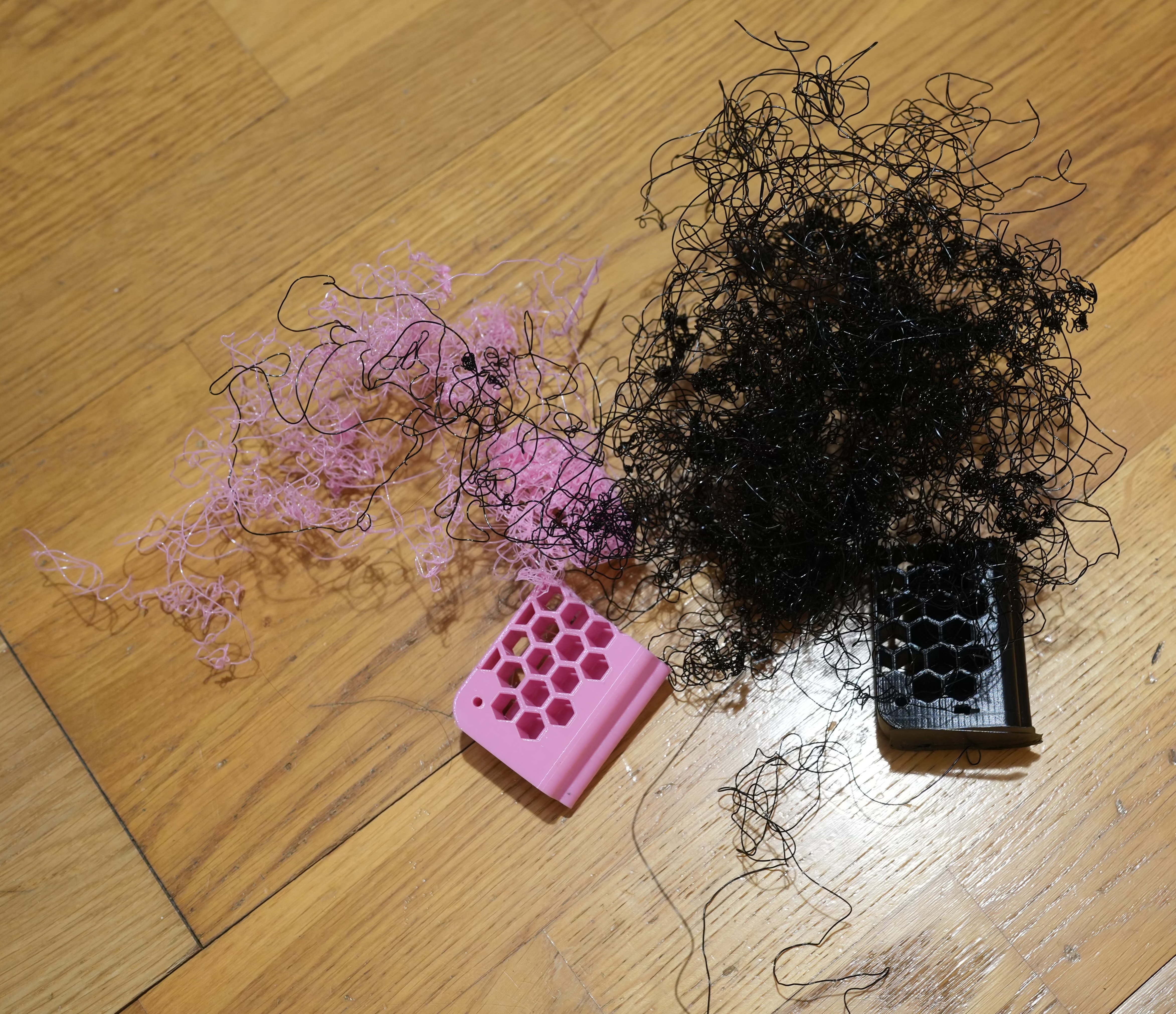

Ngoài ra, mình khuyên dùng brim, kể cả khi in PETG trên tấm PEI (bám dính rất dữ), trừ khi bạn muốn gặp tình huống như dưới đây (đen: PLA - hồng: PETG)

Mà biết đâu mình đem bán cái này cho bảo tàng nghệ thuật để bù lại phần vật liệu bị hao.

Tấm Skadis

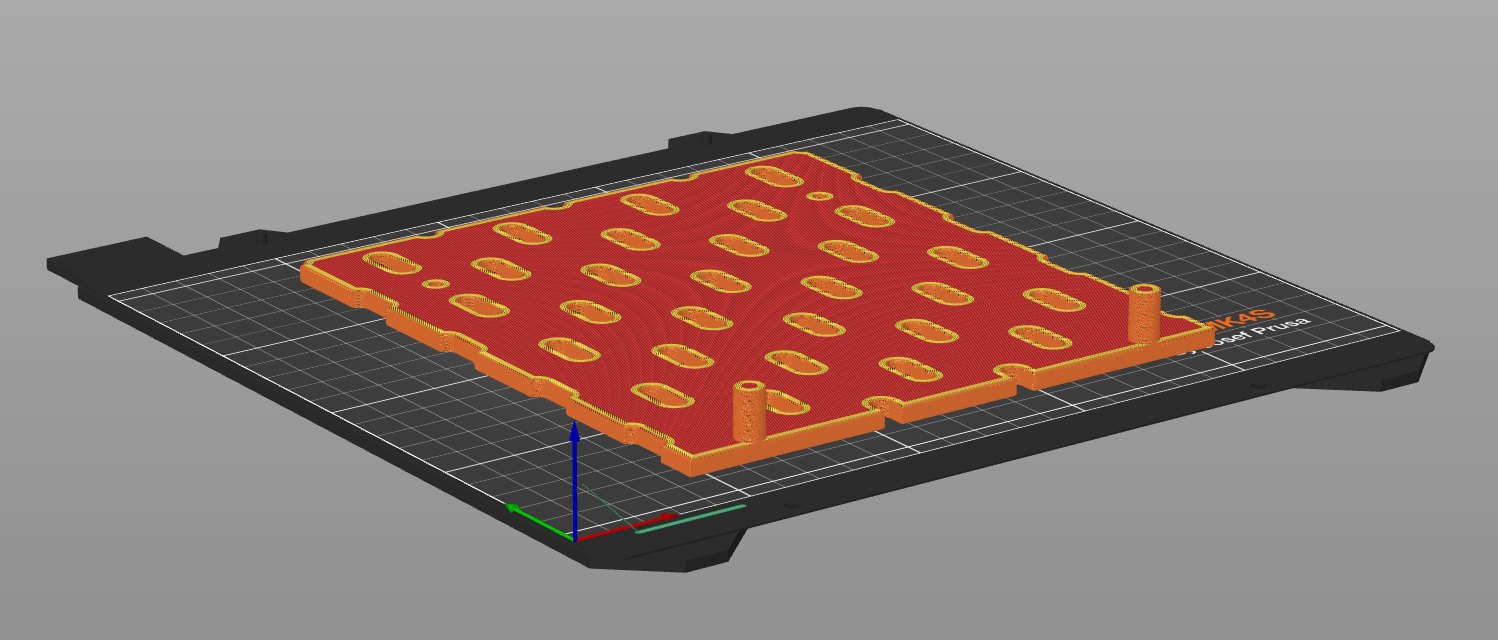

In phần này với hai gờ trụ (cylindrical protrusions) hướng lên trên.

Mình không dùng supports cho các lỗ bắt ốc, vì chúng có phần khoét (recess) để giấu đầu ốc vào và giúp bề mặt nằm phẳng (flush) với mặt tấm.

Mình in 2 walls, 15% gyroid infill, profile 0.25 mm Speed.

Lắp ráp

Đặt 2 ê-cu M3 vào đúng các rãnh (slot) dành cho chúng ở phần kẹp, bạn có thể thấy ở hình dưới.

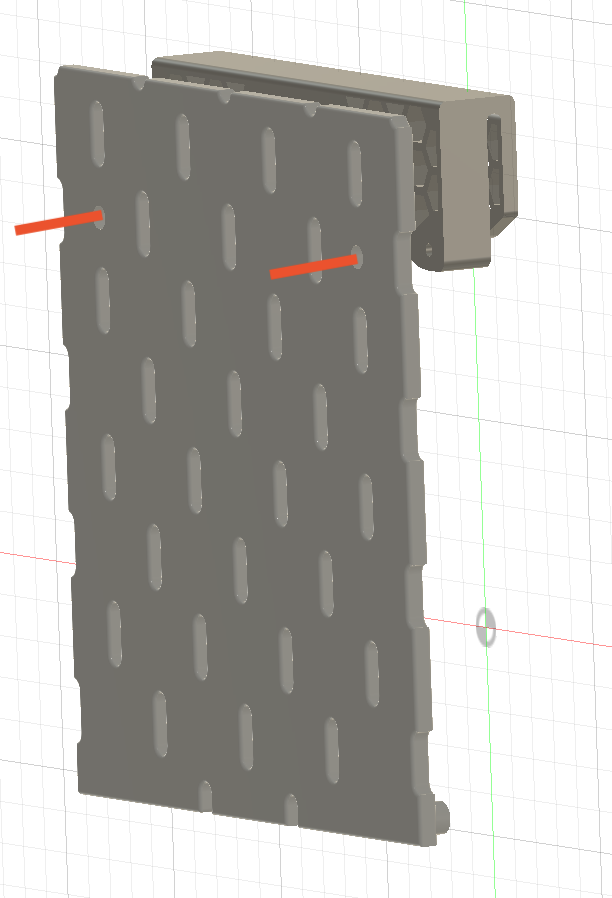

Sau đó, dùng ốc M3 bắt tấm Skadis vào phần kẹp như hình bên dưới.

Vậy là bạn có thể kẹp nó lên hộp Drona được rồi.

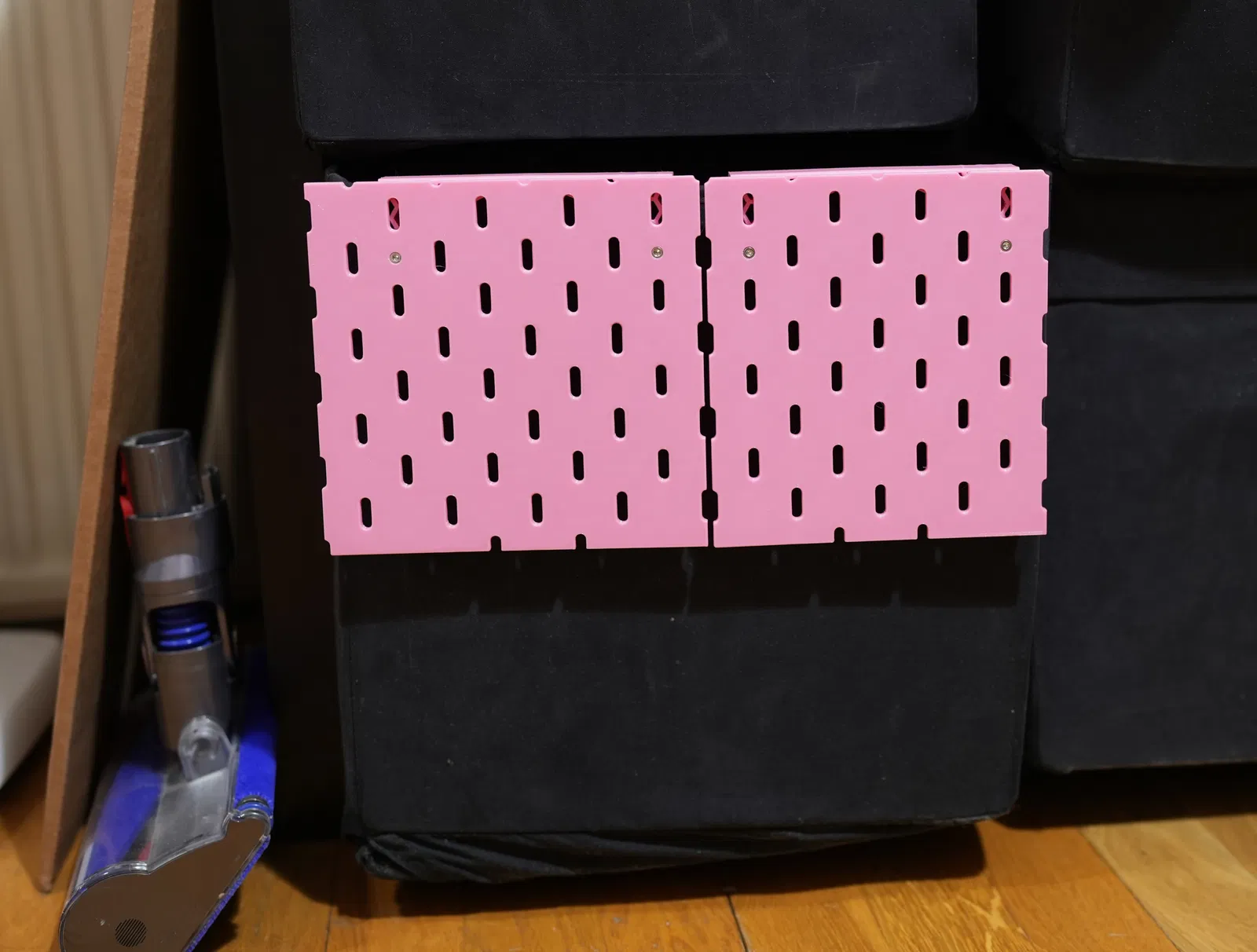

Ghép lại để được tấm rộng hơn

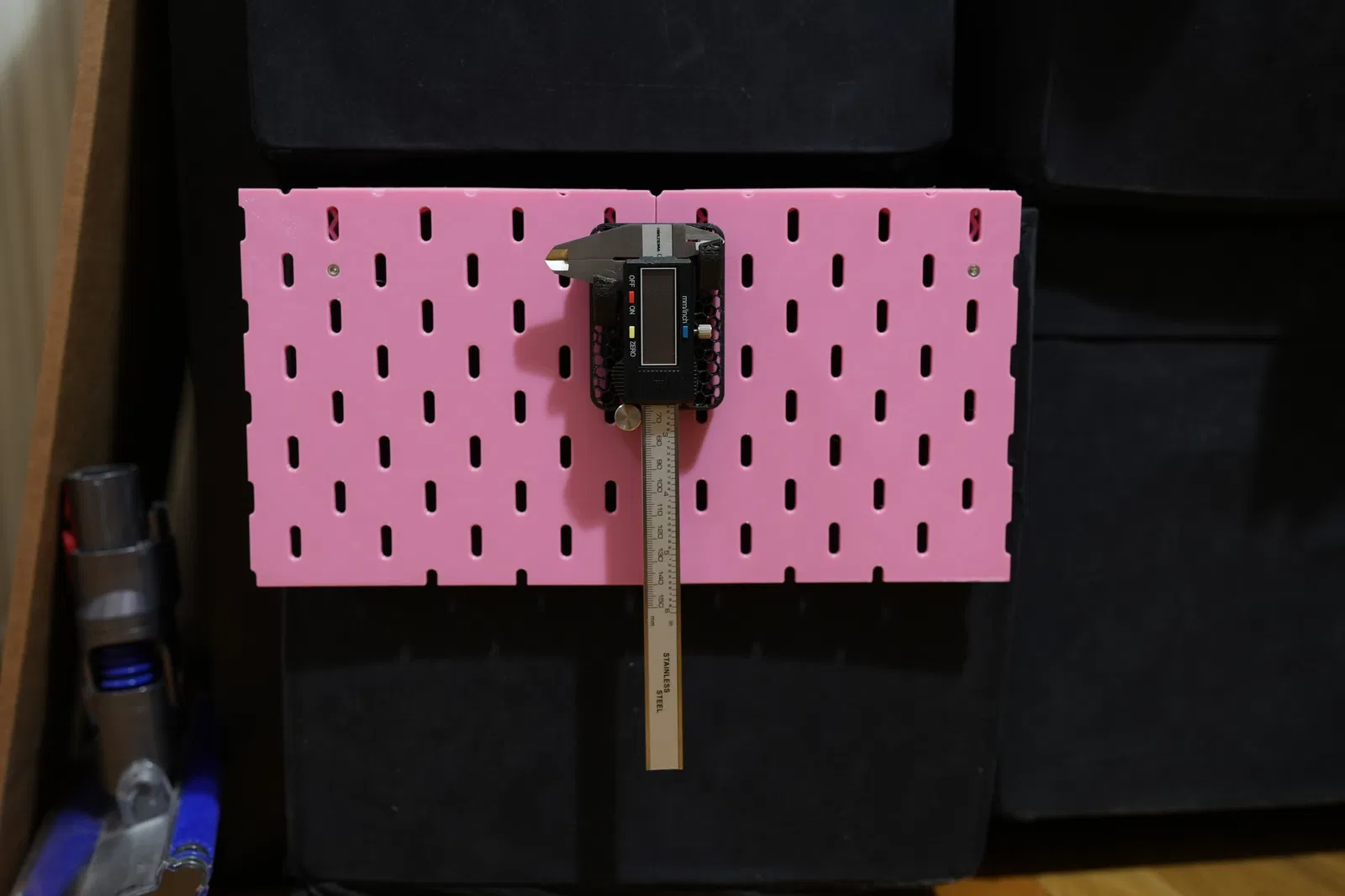

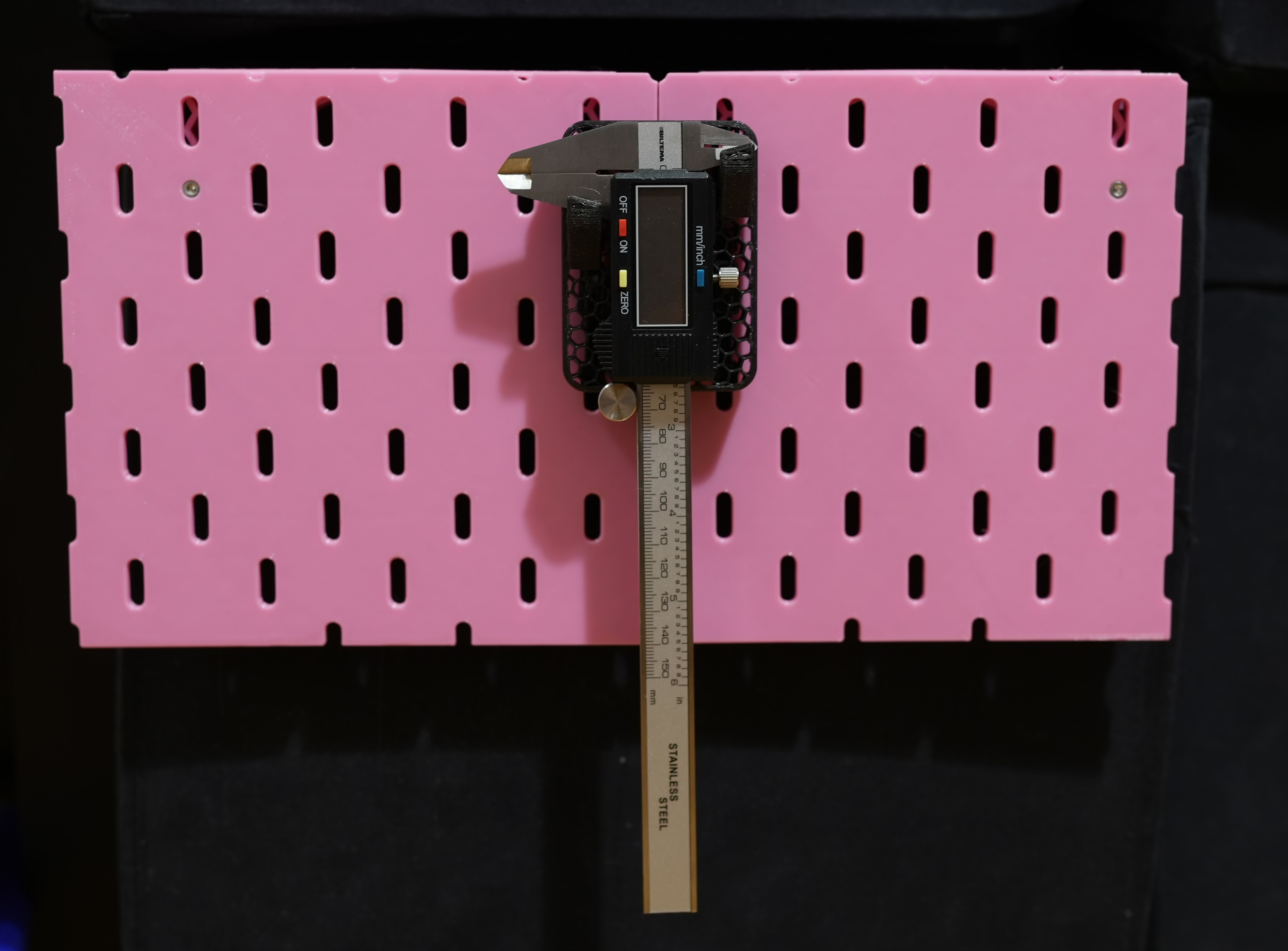

Bạn có thể gắn 2 bộ này cạnh nhau. Bạn có thể dùng một tấm Skadis attachment plate để bắt vào cả hai tấm nhằm khóa chúng lại với nhau. Ở hình bên dưới, mình gắn một cái giá đỡ thước kẹp (caliper holder):

Model cho cái caliper holder này nằm bên dưới.
