Tay đỡ dry box cho Bambu Lab A1 (Bambu Lab A1 dry box holder)

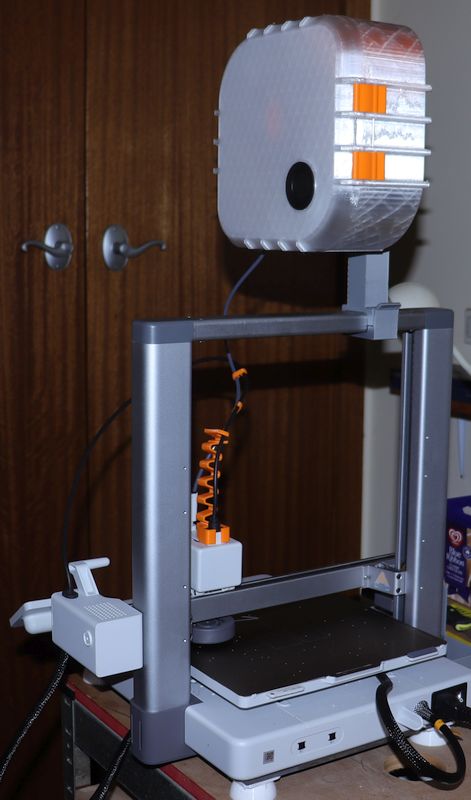

Đây là một tay đỡ (arm) và kẹp (clamp) để gắn dry box của Robert Samples lên khung máy in BambuLab A1.

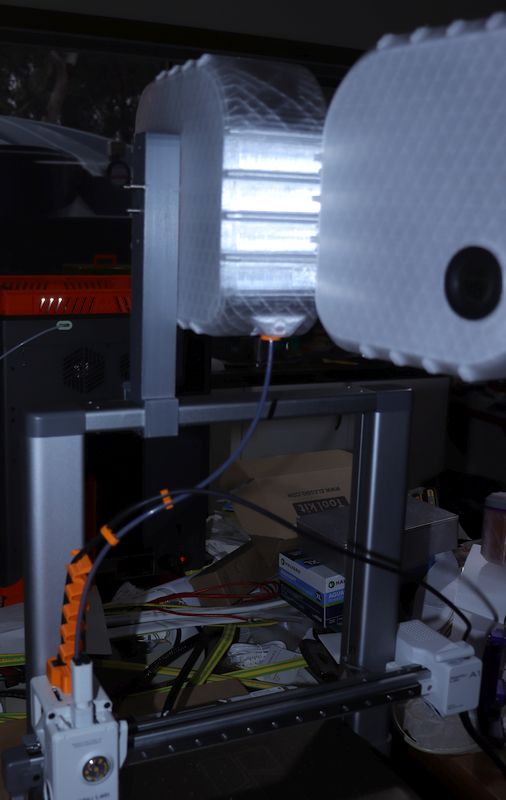

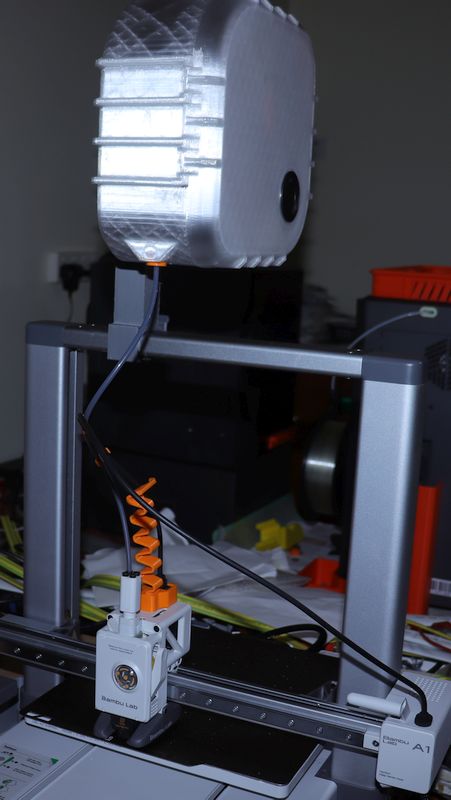

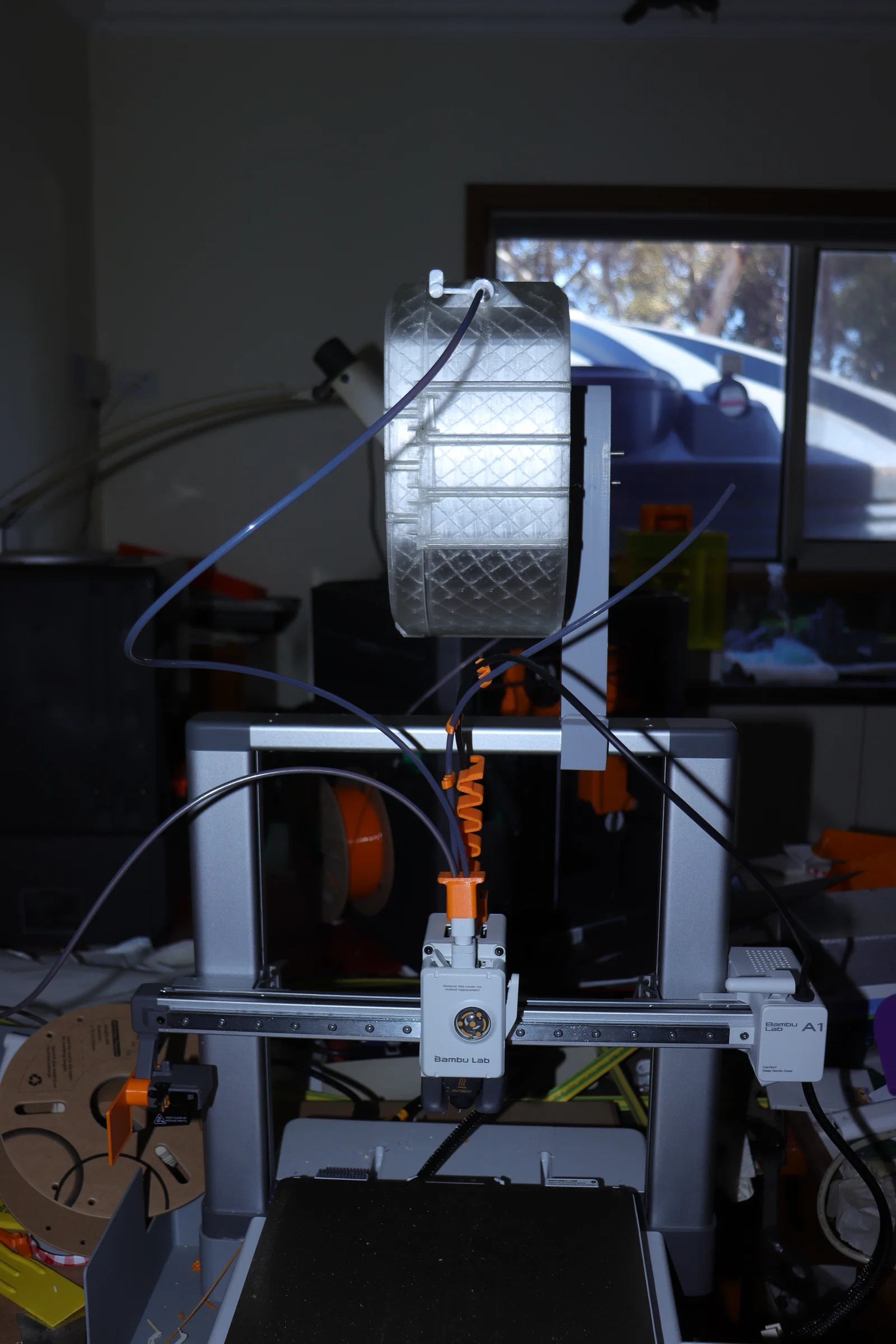

Dry box bản tiêu chuẩn có thể lắp vừa mà không cần chỉnh sửa. Ngoài ra, bạn có thể lật ngược hộp để đường đi của filament ngắn hơn. Nếu muốn lắp hộp theo kiểu lật ngược, bạn sẽ cần khoan lỗ mới trên hộp để nâng cuộn spool lên. Hộp có thể gắn ở bên nào của tay đỡ cũng được, tuỳ bạn chọn.

Tay đỡ có ổ (socket) ở cả hai bên để đặt đai ốc M5, và có các lỗ xuyên suốt để (tuỳ chọn) lắp threaded insert cỡ M3.

Mình tìm thấy phần kẹp tại https://makerworld.com/en/models/995840-a1-low-friction-spool-holder#profileId-972133. Cảm ơn bạn thiết kế (mình không đọc được tên). Mình đã cắt nó ra khỏi phần frame, và tách các chi tiết để tránh rủi ro của các chi tiết print-in-place.

Các phần cần có:

3 x bu lông M5 x 40mm, kèm đai ốc (nên dùng loại chống tuột/locking). Dùng để gắn hộp và spool lên tay đỡ.

1 x bu lông M3 x 30mm, kèm đai ốc, cho bản lề của kẹp.

Tuỳ chọn: 2 x M3 threaded inserts và 2 x bu lông M3 x 10mm (hoặc dài hơn), để tăng thêm độ cứng và lấp các lỗ trên dry box và spool bản gốc.

In ấn: Đừng dùng PLA, vì theo thời gian nó sẽ bị biến dạng do nằm ngay phía trên heated bed.

Ngoài ra, chỉ cần dùng loại filament bền hơn và chịu nhiệt tốt hơn là được, vì cũng không quá nóng.

Mình dùng Elegoo Rapid PETG với 5 walls, tăng lower và upper shells, và 30% cubic infill.

Cảm ơn Robert Samples vì tất cả công sức thiết kế dry box rất chất lượng này.

Cảm ơn tác giả không rõ tên trên Makerworld về thiết kế phần kẹp.
