Bánh xe hamster có bearing (Hamster wheel with bearing)

Bánh xe hamster chạy êm, đường kính 190mm, có ngàm gắn (bắt vít trực tiếp vào lồng).

Cập nhật 10.06.2022

• thêm phiên bản bánh xe đường kính 215mm và phiên bản đai ốc bánh xe (wheel nut) đã chỉnh sửa (tên mẫu wheel 215 và wheel nut 215)
• chỉnh sửa model để chạy ổn hơn và cải tiến nhỏ - tất cả model bản mới có tên v2

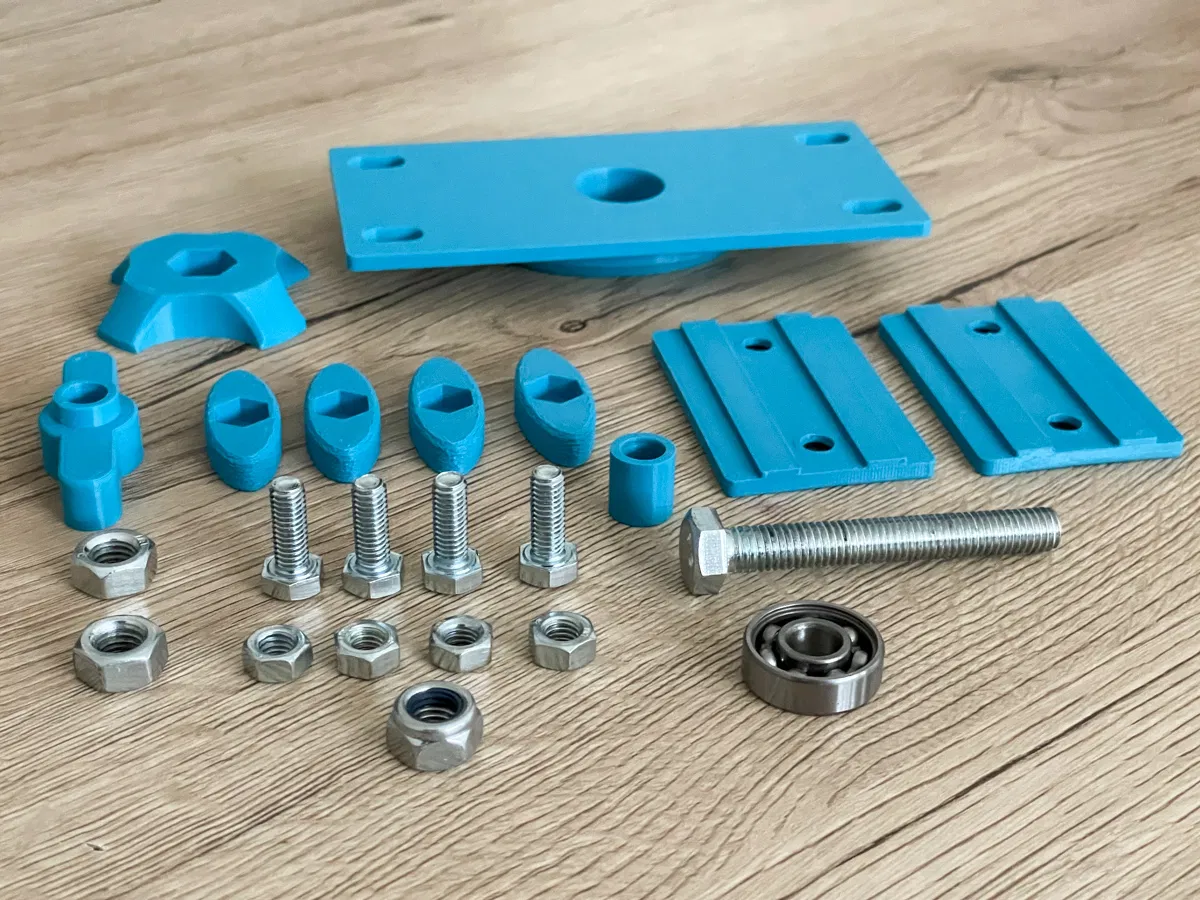

Danh sách vật tư (Bill of materials):

• 1 cái bearing loại 608 (22 x 7 x 8)
• 1 cái ốc lục giác M8 - dài 60mm hoặc hơn
• 4 cái ốc lục giác M6 - dài 15mm hoặc hơn
• 1 cái đai ốc M8
• 1 cái đai ốc tự hãm M8
• 4 cái đai ốc M6

… và tất cả chi tiết in nữa :)

Mình đã tách rời từng phần và gom nhóm để ra kết quả in tốt nhất theo 3 mức layer height khác nhau.

Bạn muốn in sao cũng được :)

Thiết lập in khuyến nghị cho chi tiết nhỏ:

• layer height - 0,2
• 2 perimeters
• infill 25% grid hoặc 20% gyroid
• vật liệu PLA

Thiết lập in khuyến nghị cho ngàm gắn lồng và bệ giữ bearing:

• layer height - 0,25
• 3 perimeters
• infill 25% grid hoặc 20% gyroid
• vật liệu PLA

Thiết lập in khuyến nghị cho bánh xe:

• layer height - 0,3
• 3 perimeters
• infill 25% grid hoặc 20% gyroid
• vật liệu PLA

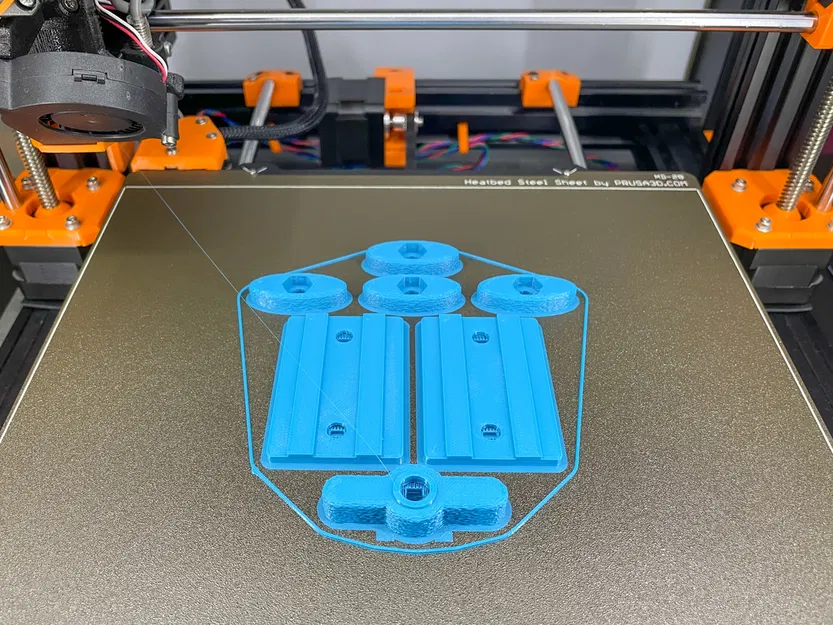

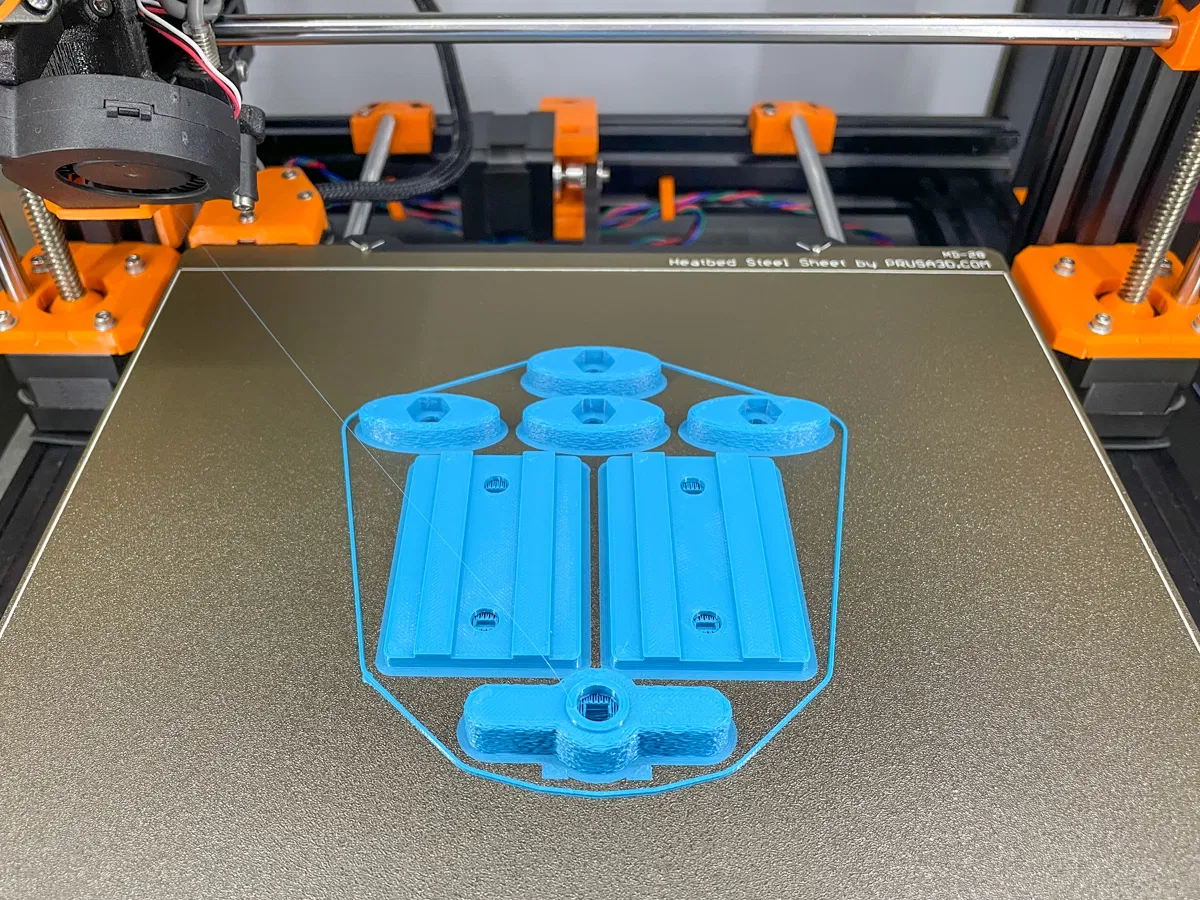

*MẸO - Bạn cần support trên build plate cho 2 chi tiết:

• bearing_nut
• cage_mounts

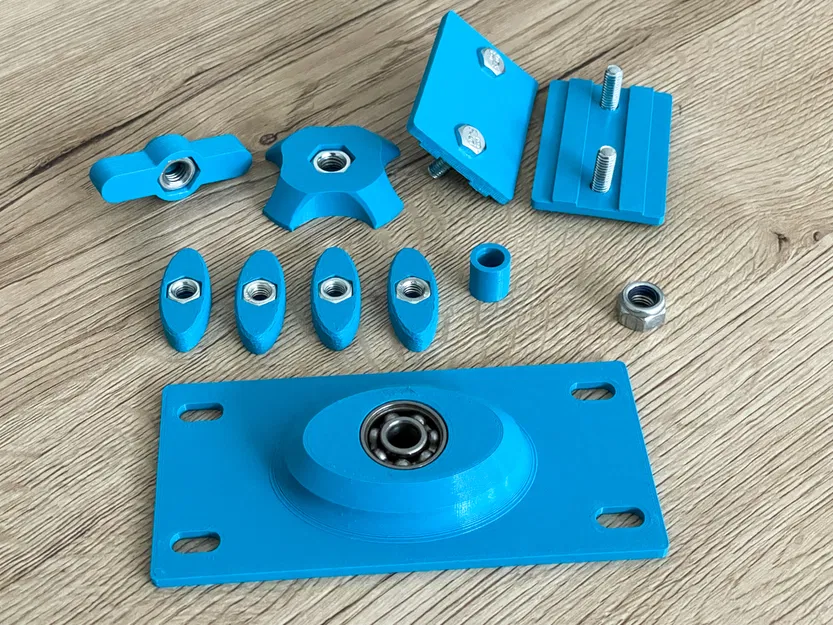

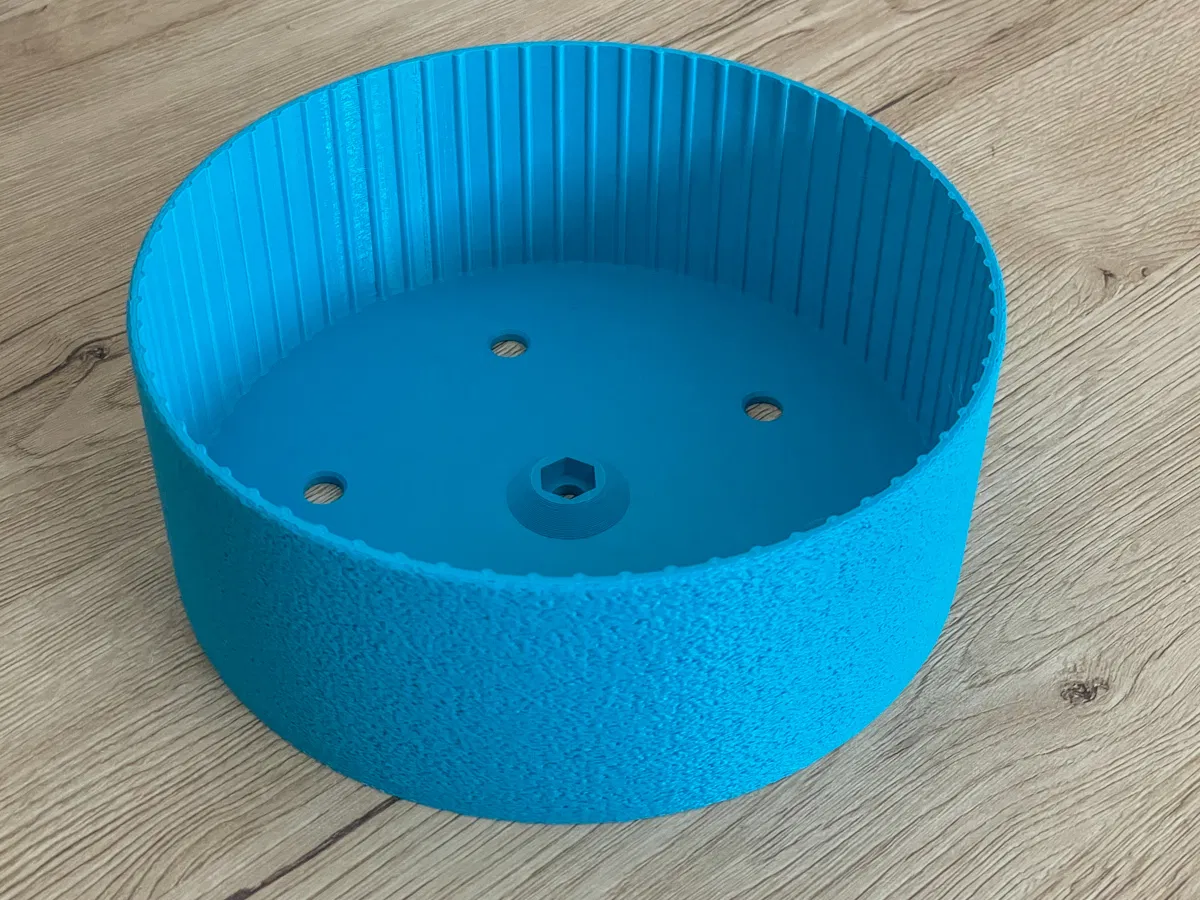

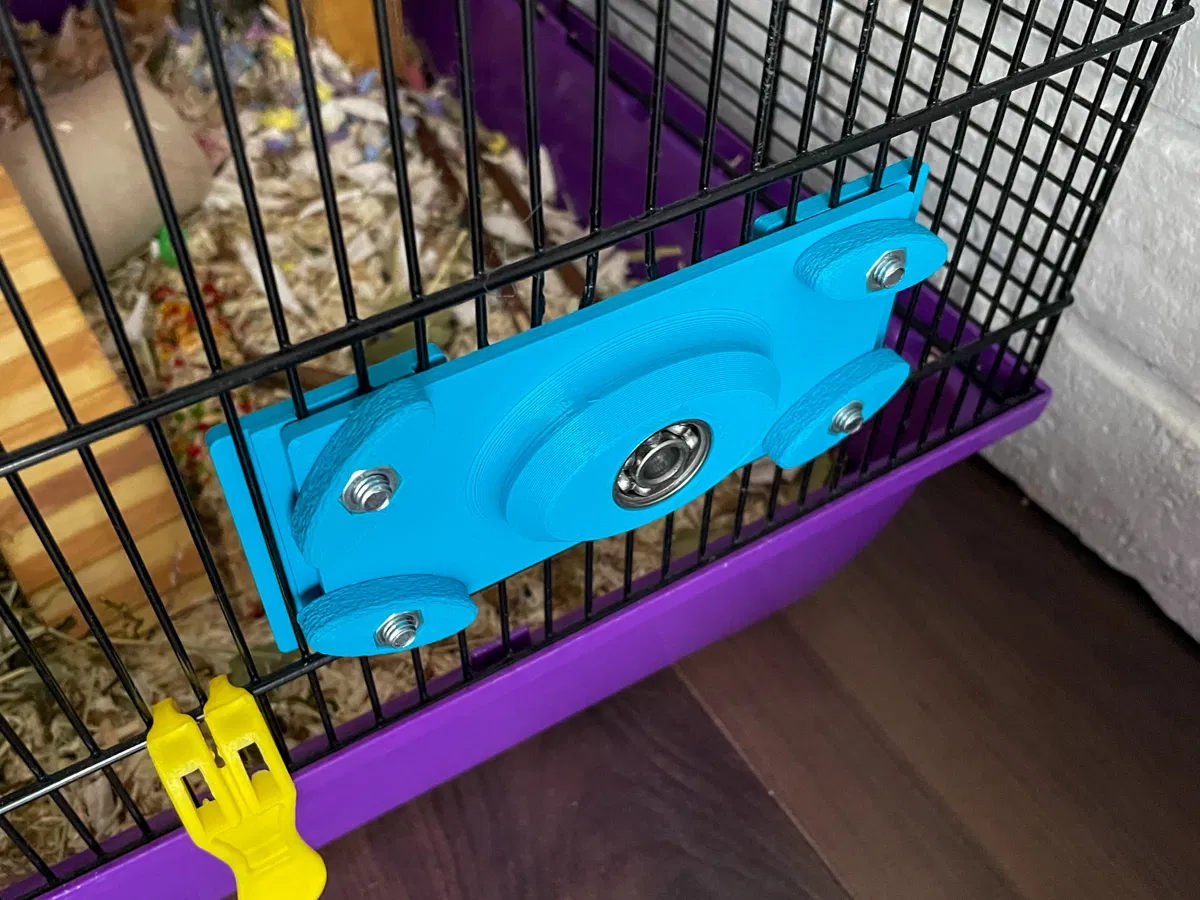

Mình in bánh xe với tuỳ chọn “fuzzy skin” cho các vách ngoài, và in thêm vài cái nut cho bộ giữ ngàm lồng (xem hình mình đã up).

Lắp ráp

Quy trình rất dễ, bạn chỉ cần cờ-lê miệng số 13 và 10. Ngoài ra bạn có thể dùng thêm vài cái washer cho bu-lông M6 và M8 để việc đưa đai ốc vào ổ dễ hơn.

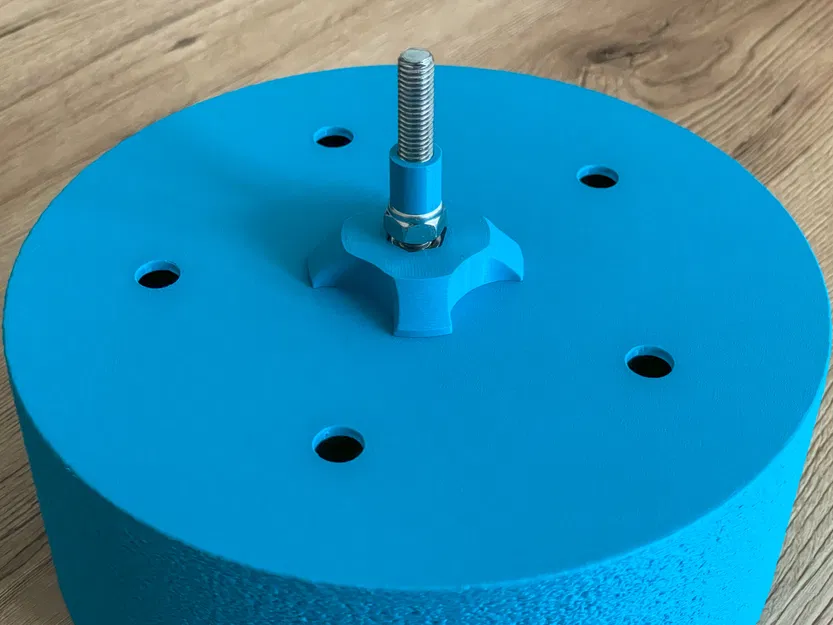

Xem hình để biết mình thêm gì. Chỉ cần chừa một khoảng hở/không gian nhỏ (5 mm) ở mặt sau bánh xe hamster sau phần “wheel_nut” trước khi siết đai ốc tự hãm.

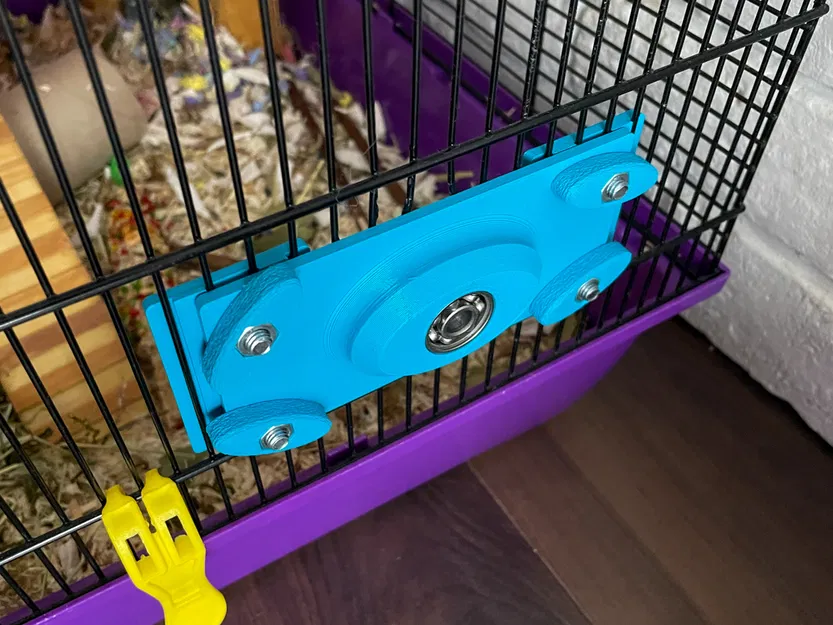

Khi siết bánh xe vào lồng, dùng cờ-lê miệng để giữ, để đai ốc không siết sát vô bánh xe quá là xong.

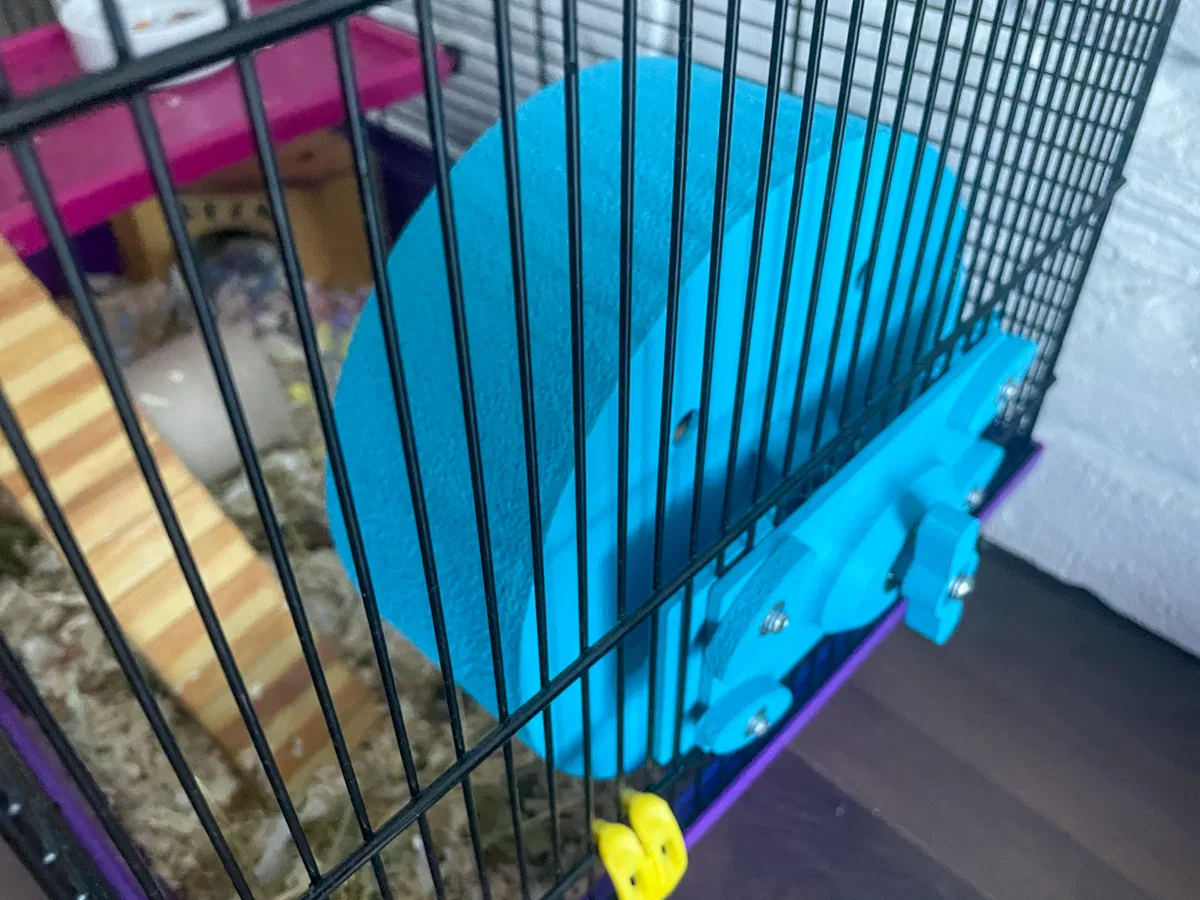

* MẸO - Bánh xe có thể gắn ngang hoặc gắn dọc vào lồng hamster (mình đã thử trên lồng nhà mình).
