Jig A-Frame căn tâm cột buồm EC12 bản Better

Better EC12 A Frame Mast Jig. Dùng để đảm bảo cột buồm (mast) EC12 được căn đúng tâm theo phương thẳng đứng so với beam. Lại thêm một ngày, lại thêm một món Better EC12 A Frame Mast Jig (in 3D).

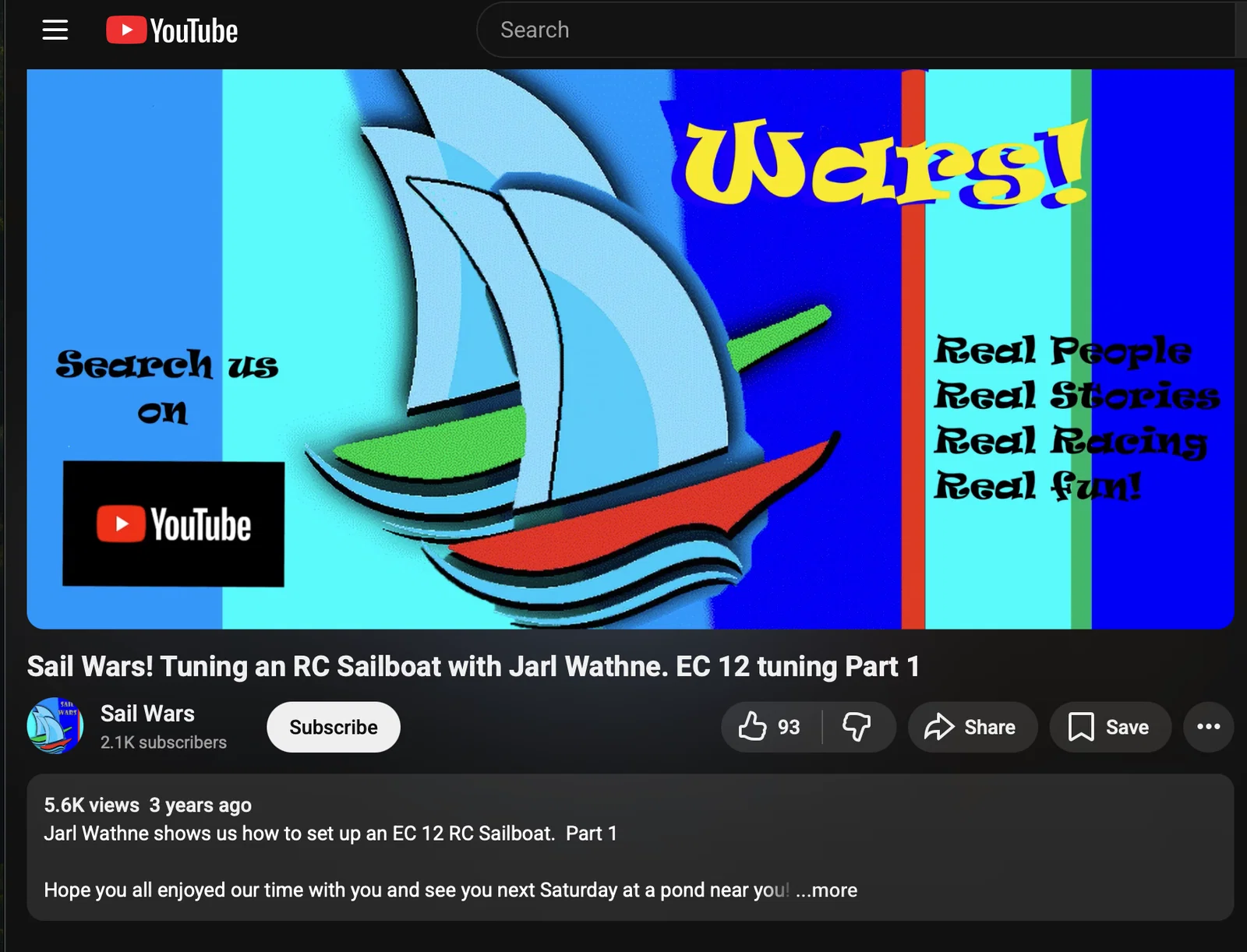

Mình xem một clip trên SailWars! có Jarl Wathne dùng một A Frame Mast Jig bằng gỗ để đảm bảo việc canh tâm mast EC12 theo trục thẳng đứng.

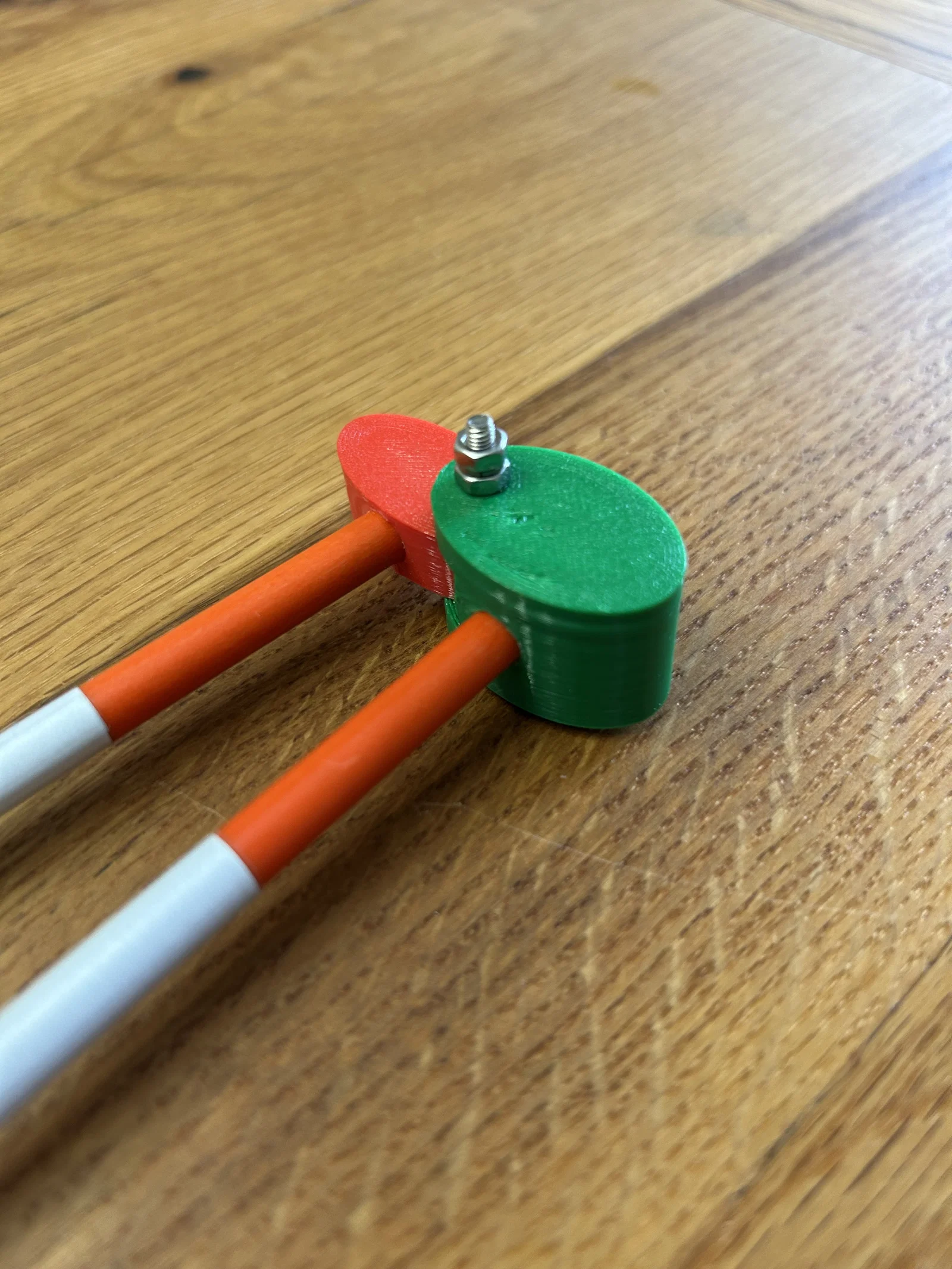

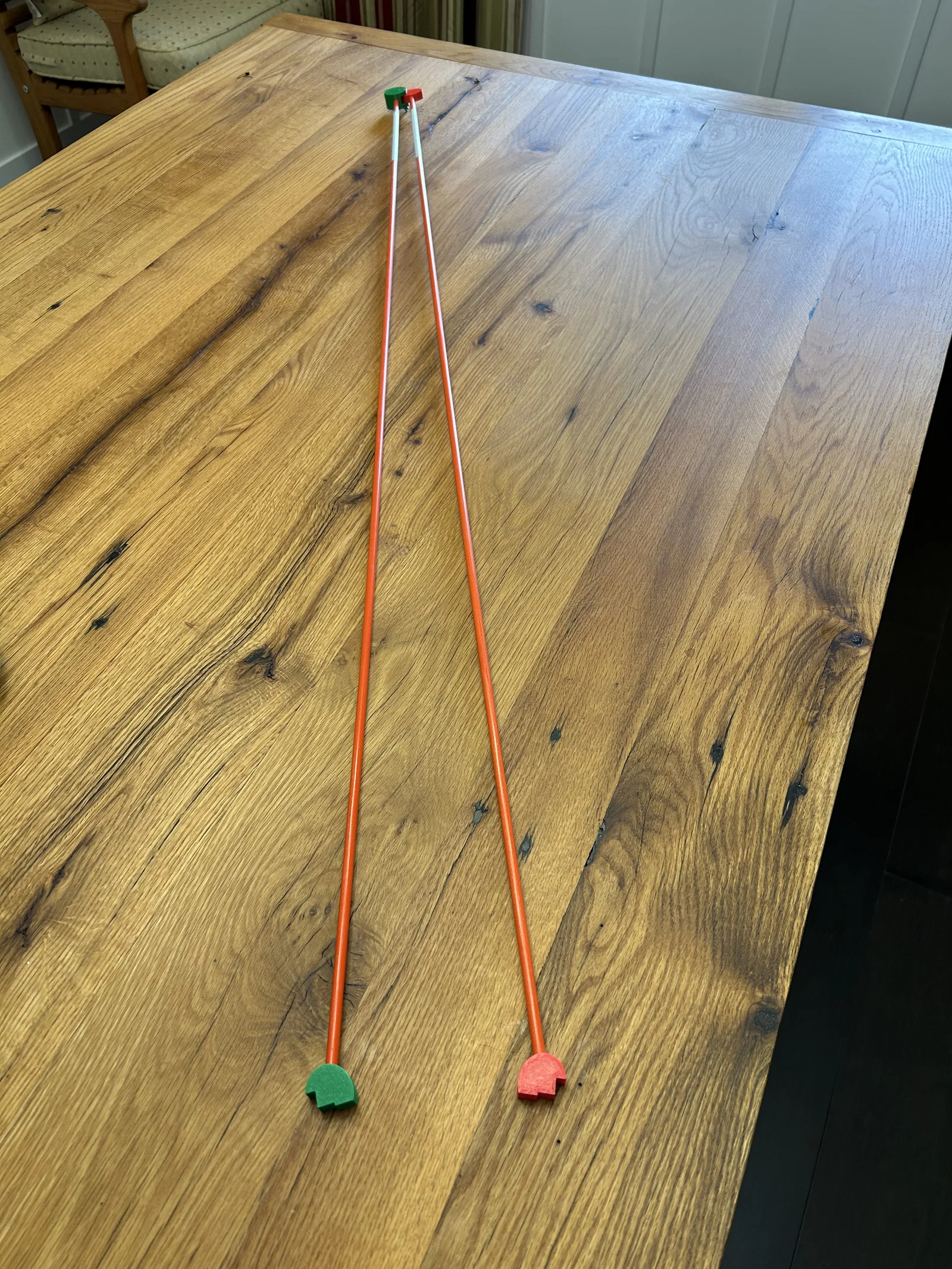

Mình đã thiết kế và in một A-frame jig 3D dùng thanh fiberglass đường kính 6.65mm (loại rod cắm đánh dấu mép đường/driveway edge marker rods) làm chân, và một bu lông cap head 24mm x 3mm làm điểm pivot. Hai đai ốc và một long đền khóa (lock washer) được siết lại với phần bu lông nhô ra khoảng ~2mm.

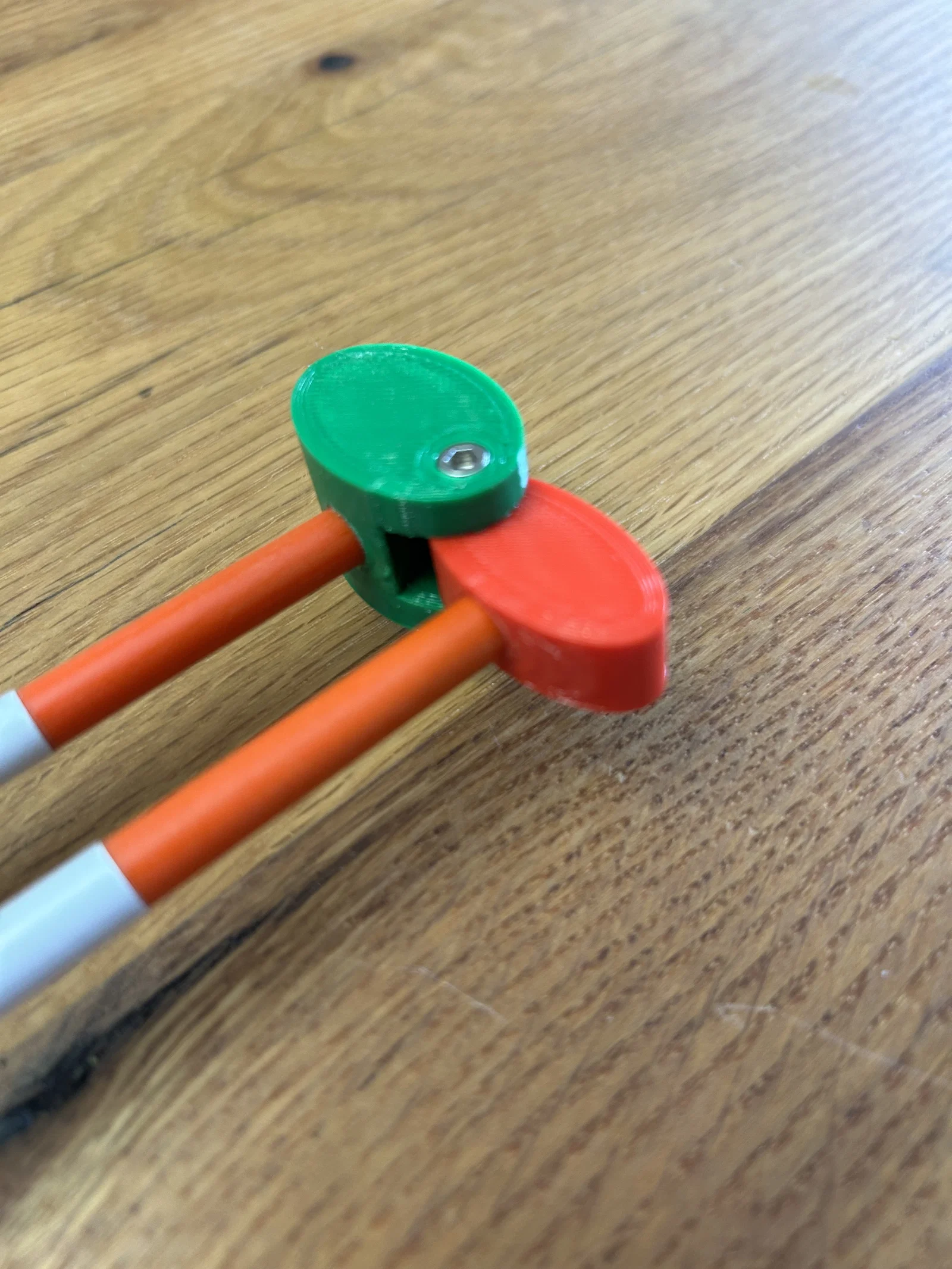

Bu lông cap head được âm (recessed) ở mặt phía trước của phần top bên starboard, với phần chiều dài dư nhô về phía đuôi (stern). Khi dựng mast lên, đặt jig vào EC12. Phần bu lông nhô ~2mm sẽ chạm vào đường tâm (centerline) của mast khi mast đã nằm đúng giữa port và starboard, và không bị nghiêng về port hay starboard do lực shroud (dây chằng) bị lệch.

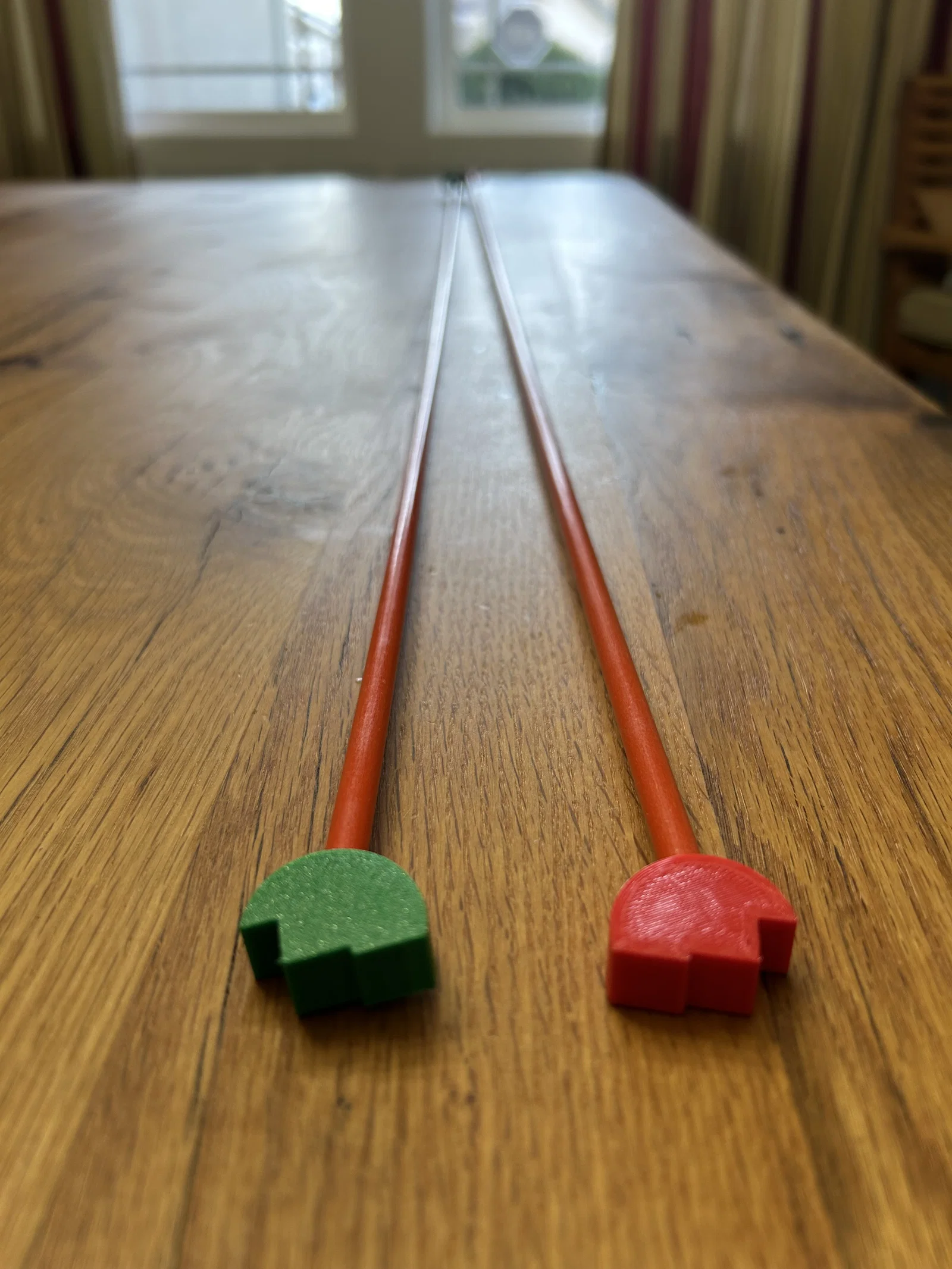

Model gồm bốn part in 3D: một port top, một starboard top, và hai base.
