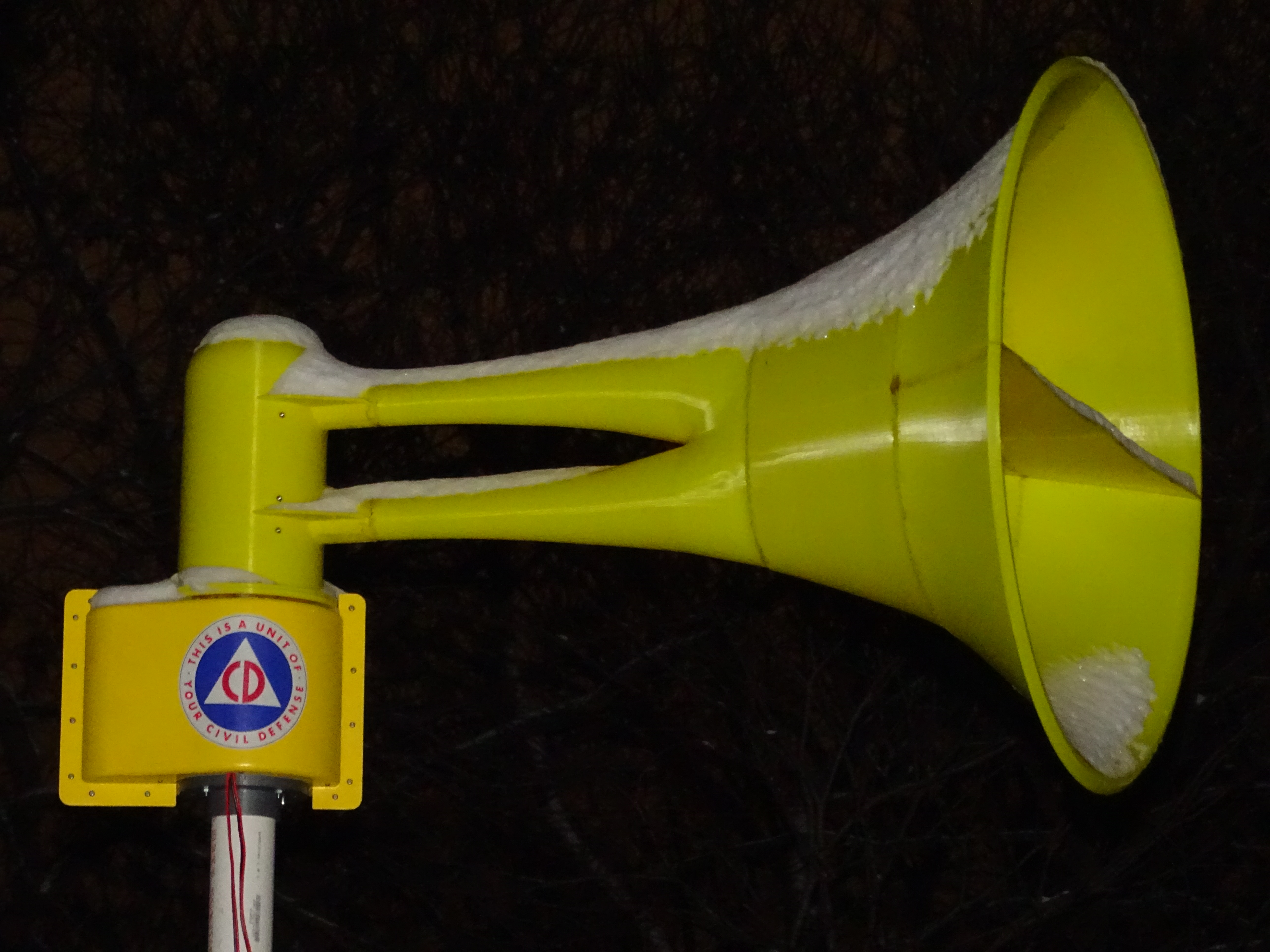

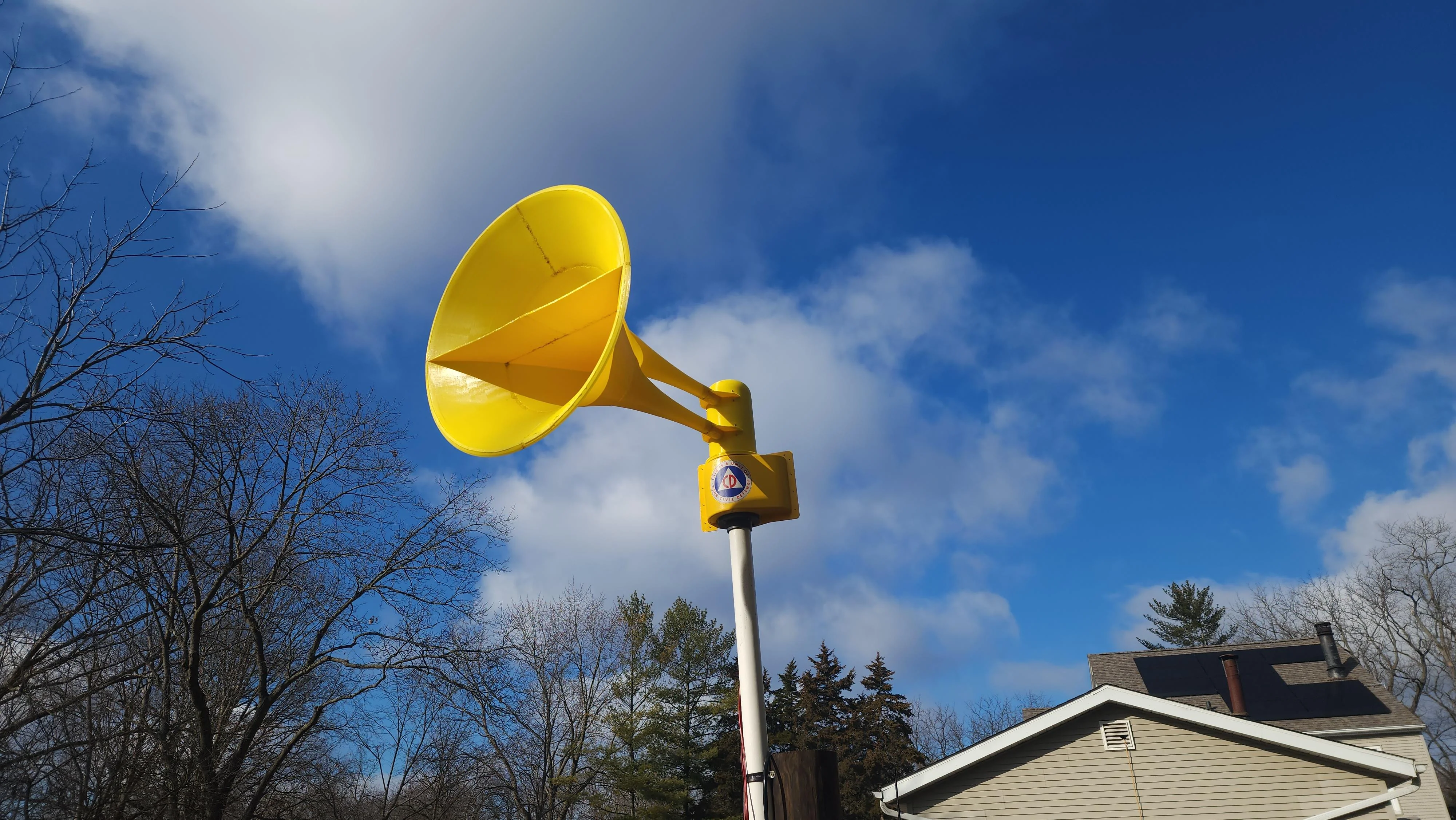

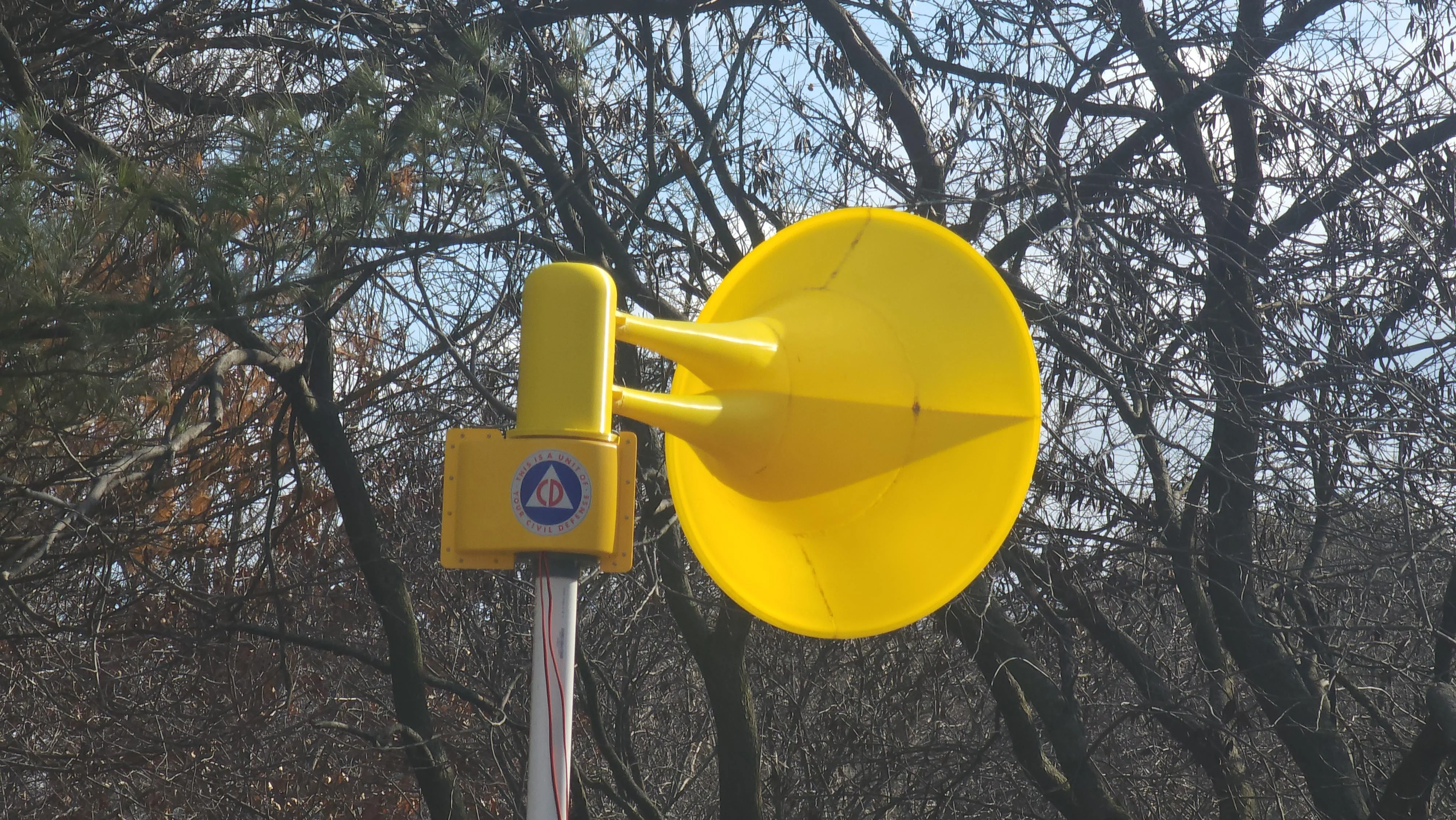

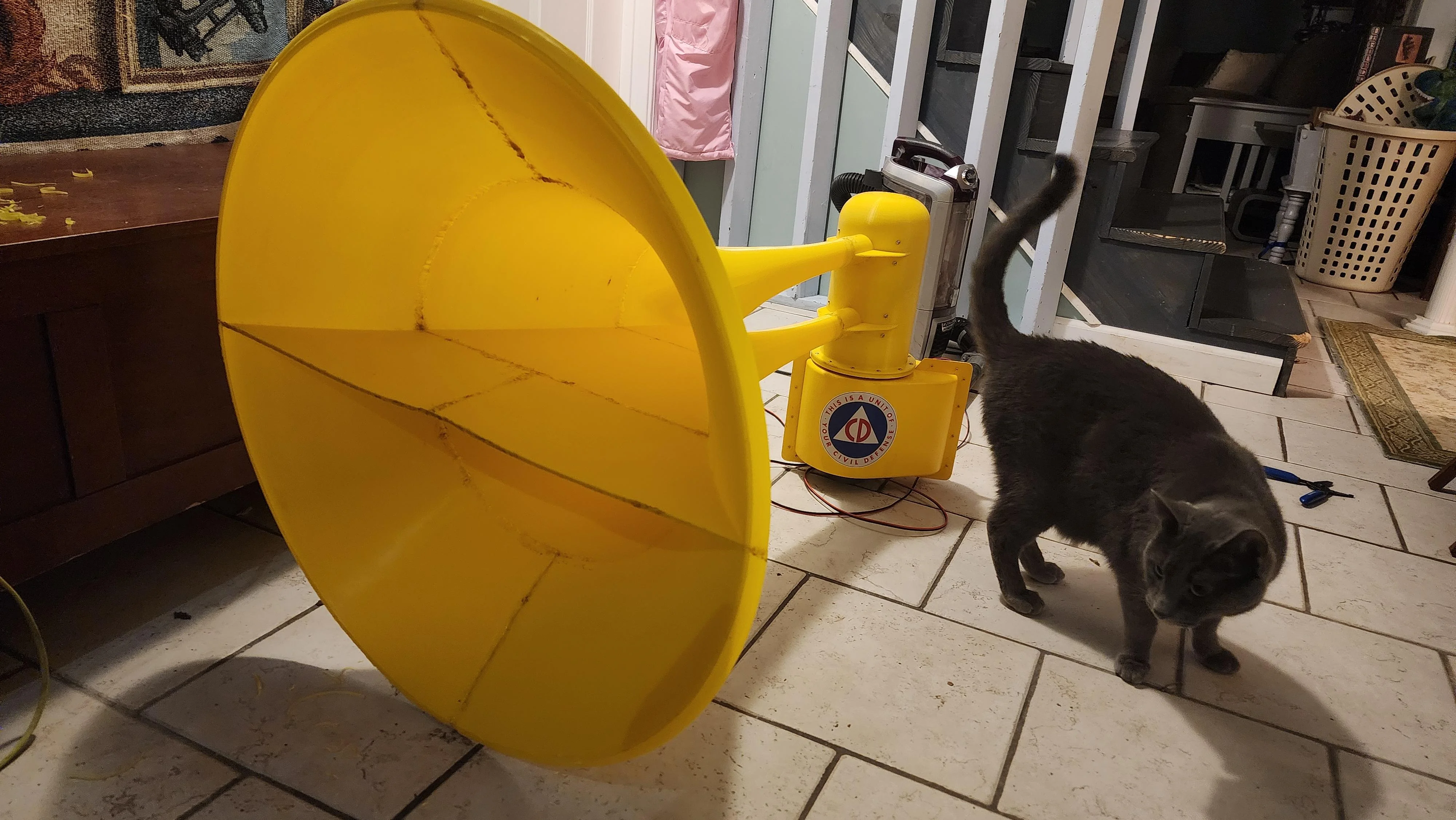

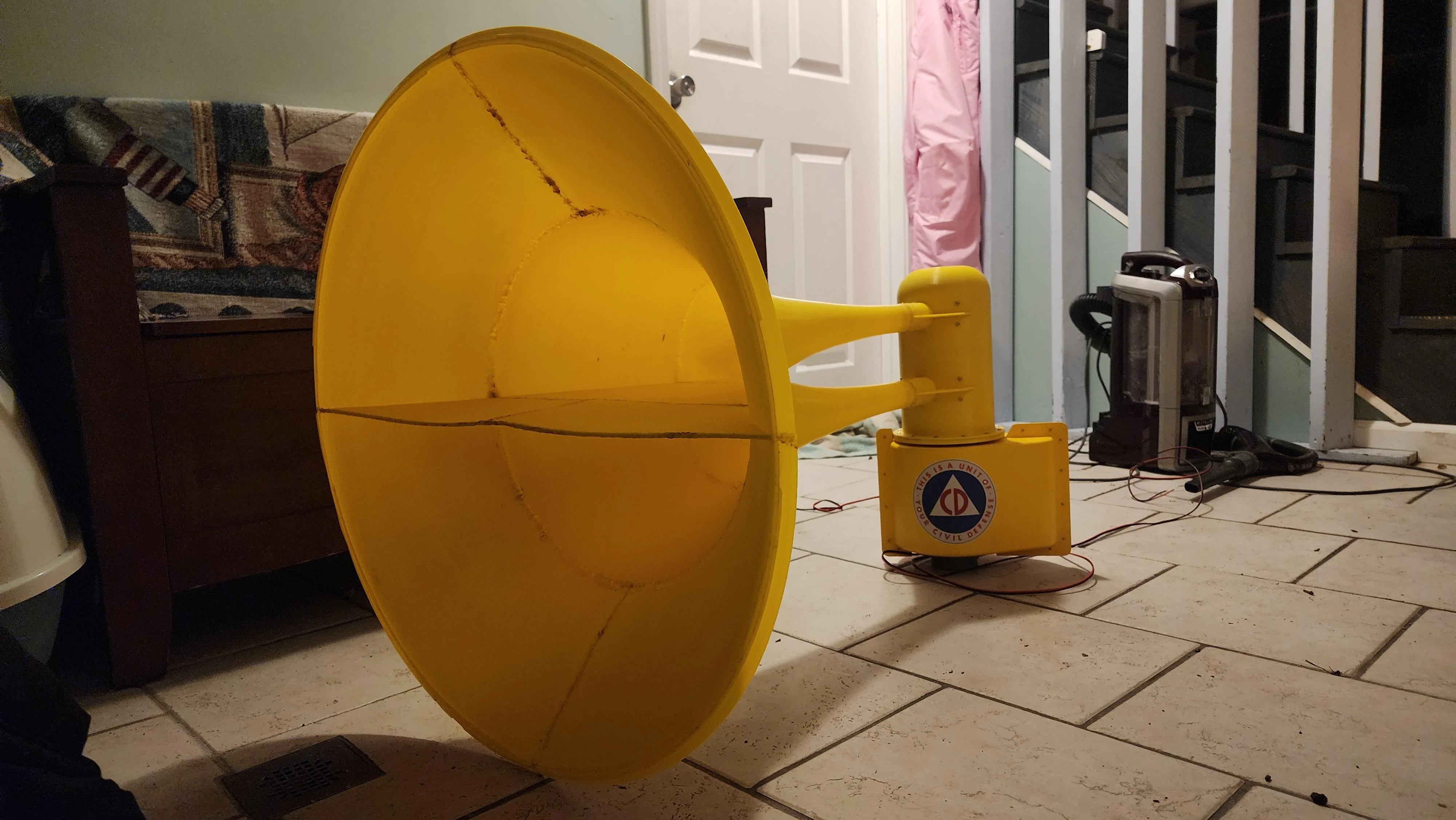

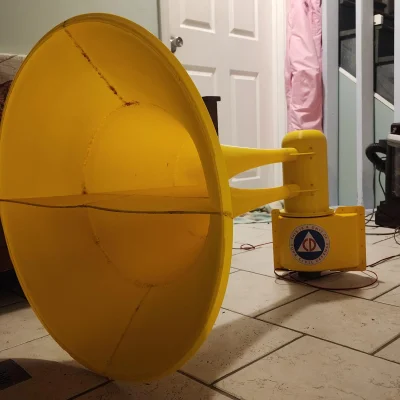

1/2 Scale ACA Hurricane MKII

RIP Black Darien Hurricane 💔

1978 - 29/05/2021

Ra đi nhưng không bị lãng quên. Mong linh hồn bạn còn sống mãi qua bản mini tỉ lệ ½ trung thành này ❤

Đây là lời tri ân của mình dành cho bạn, người bạn của mình.

Dự án này được phát triển trong 1 năm 9 tháng. Dự án bắt đầu vào tháng 4/2023 sau khi video Greg Nieport chopper Hi Lo xuất hiện lại. Video đó cuối cùng cũng giúp mình biết cụm chopper MKII trông như thế nào!

GỬI LỜI CẢM ƠN THẬT LỚN đến Israel Jones (TexasRailfan2008) vì đã cung cấp cho mình các số đo rotator và tài liệu tham khảo cực kỳ tuyệt vời.

Và thêm một lời cảm ơn rất lớn đến người bạn quá xịn của mình, Demetrius Padilla (YourAverageMODude145), vì đã hỗ trợ mình rất rất nhiều trong việc dựng model phần horn và cụm chopper của còi này, cũng như làm prototyping cho cụm chopper cực nhiều!

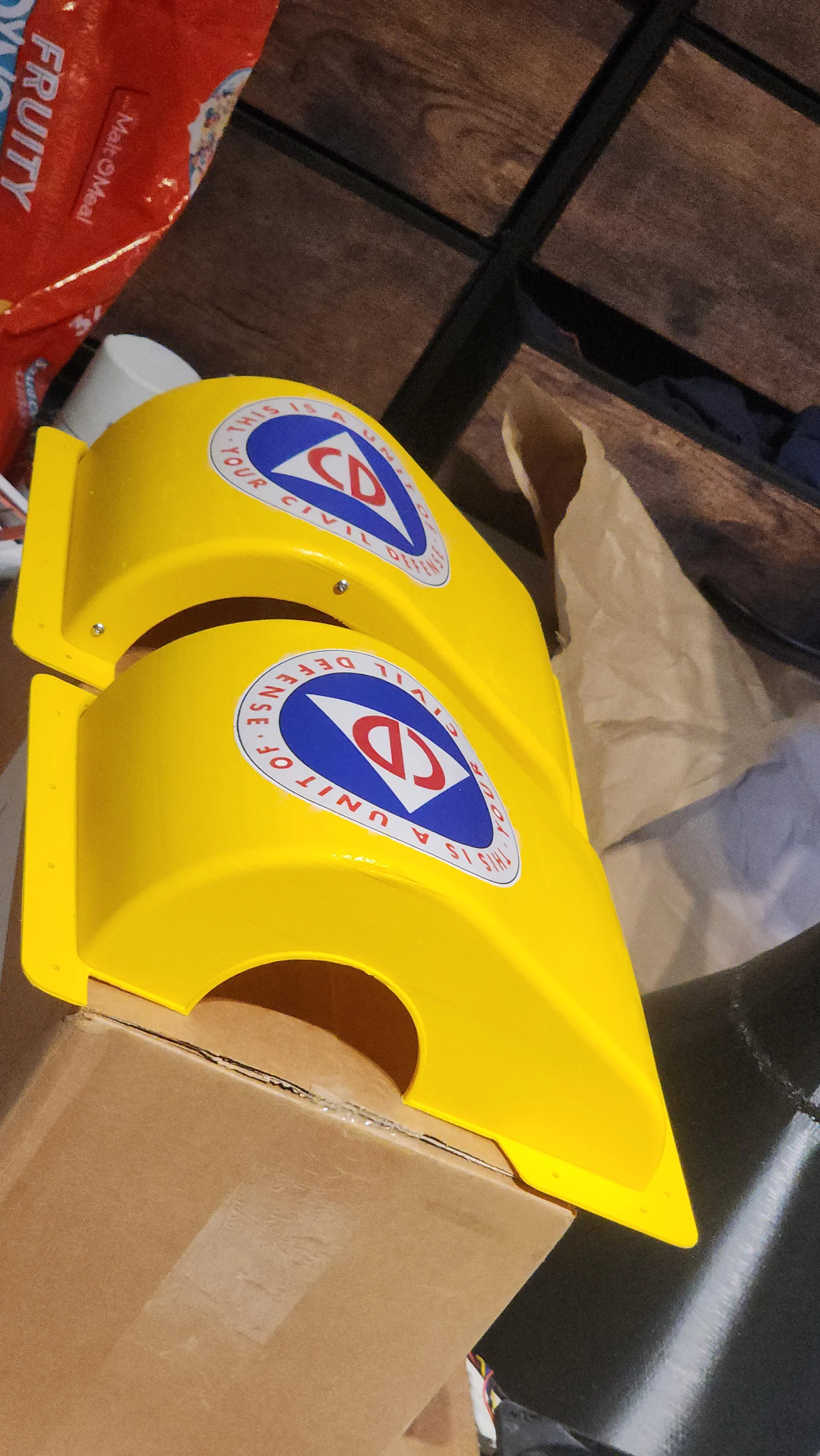

Demetrius là người làm logo Civil Defense ở bức hình cuối. Cứ thoải mái đem cái đó đi dịch vụ in sticker để dán lên nắp rotator nhé! Bạn cần in dạng hình tròn đường kính 5". Mình khuyên dùng Printmoz.com

Còi này an toàn 100% để dùng ngoài trời! Chỉ cần in cụm Horn assembly và rotator covers cùng outer rotator tube bằng PETG tối thiểu. Nếu không thì khả năng cao sẽ bị cong/biến dạng vào mùa hè.

Mọi thứ đã được đặt đúng hướng in sẵn rồi.

In rotors, rotator tubes và flange với infill 99%. Chopper tube mình đề xuất infill 99%. Mình không khuyến nghị thấp hơn 90% infill cho chopper tube.

CCW là cho phần dưới, CW là cho phần trên. Với bất kỳ port ratios nào bạn làm, hãy để low tone là CCW và high tone là CW.

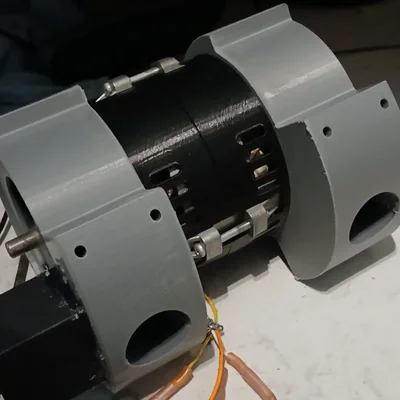

Motor khuyến nghị là Samsung DE31-0028W. Nhưng model này tương thích với mọi motor Samsung 2.8/2.85". 28X, 28W, 28Y, 28N, 28P, v.v.

Chopper dùng tụ CBB61 10uf. Sau đó dùng keo nến (hot glue) dán nó vào stator 8 port. Mình dùng đầu nối mini wago để nối dây motor và dây tụ. https://a.co/d/06Pg4yEe Đây là tụ mình dùng.

Cho dây nguồn motor và ngõ ra collector ring, mình dùng cos dẹt ¼" CÓ BỌC CÁCH ĐIỆN (INSULATED). Nhớ phải là loại có cách điện để khỏi bị chạm chập 120V và có thể gây cháy trong chopper tube.

https://shop.advanceautoparts.com/p/dorman-22-18-gauge-male-female-set-fully-insulated-quick-disconnect-.250-in.-red-85460/12066731-P (Mình ghé thẳng Advance Auto Parts gần nhà mua bộ này. Nó kẹp rất chặt, nên mình bẻ nhẹ cái đầu cái (female) để nới ra một chút.)

Mình dùng dây 18 gauge cho ngõ ra collector ring.

Collector rings là ống nhôm đường kính ngoài (OD) 3.5" với độ dày thành 2mm. Cắt thành từng đoạn cao khoảng ½" và cố định lên outer rotator tube bằng một đường keo nến chạy vòng quanh mép.

https://www.amazon.com/dp/B07WD82W6S?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Đây là ống nhôm mình dùng.

Sau đó bạn dùng 2 cục carbon brush 10mmx5mmx5mm bên trong brush holder. https://www.amazon.com/gp/product/B07DYW5ZY7/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1 Đây là brushes mình dùng.

Các đoạn horn in ra đều không cần support. Chỉ cần dùng brim. Để nối chúng lại, “hàn” chúng bằng mỏ hàn.

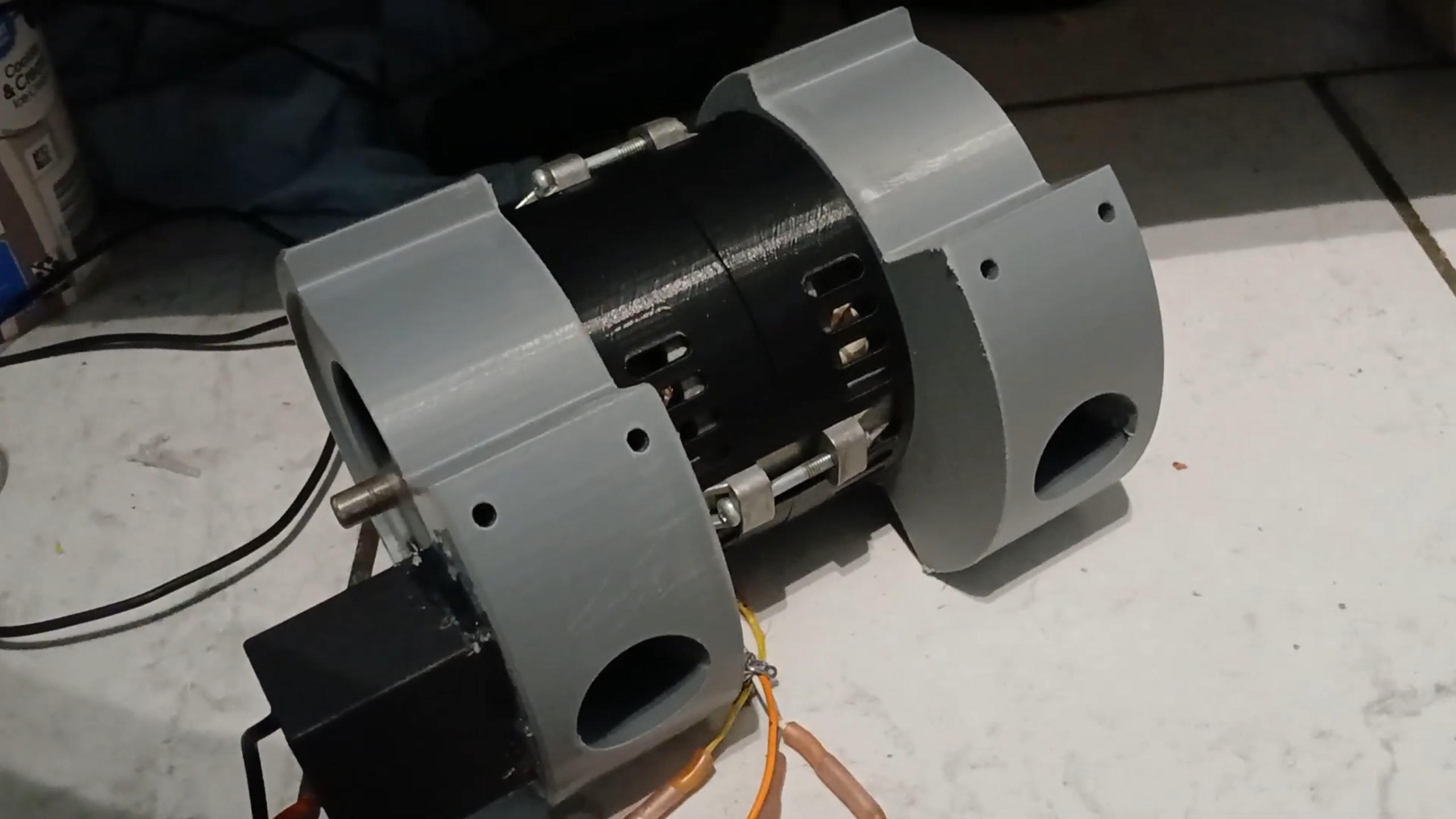

Chopper tube cần support ở mặt dưới của các throat và fairing: bên trong tube, và bên trong các lỗ, và bên trong các throat thì in không cần support.

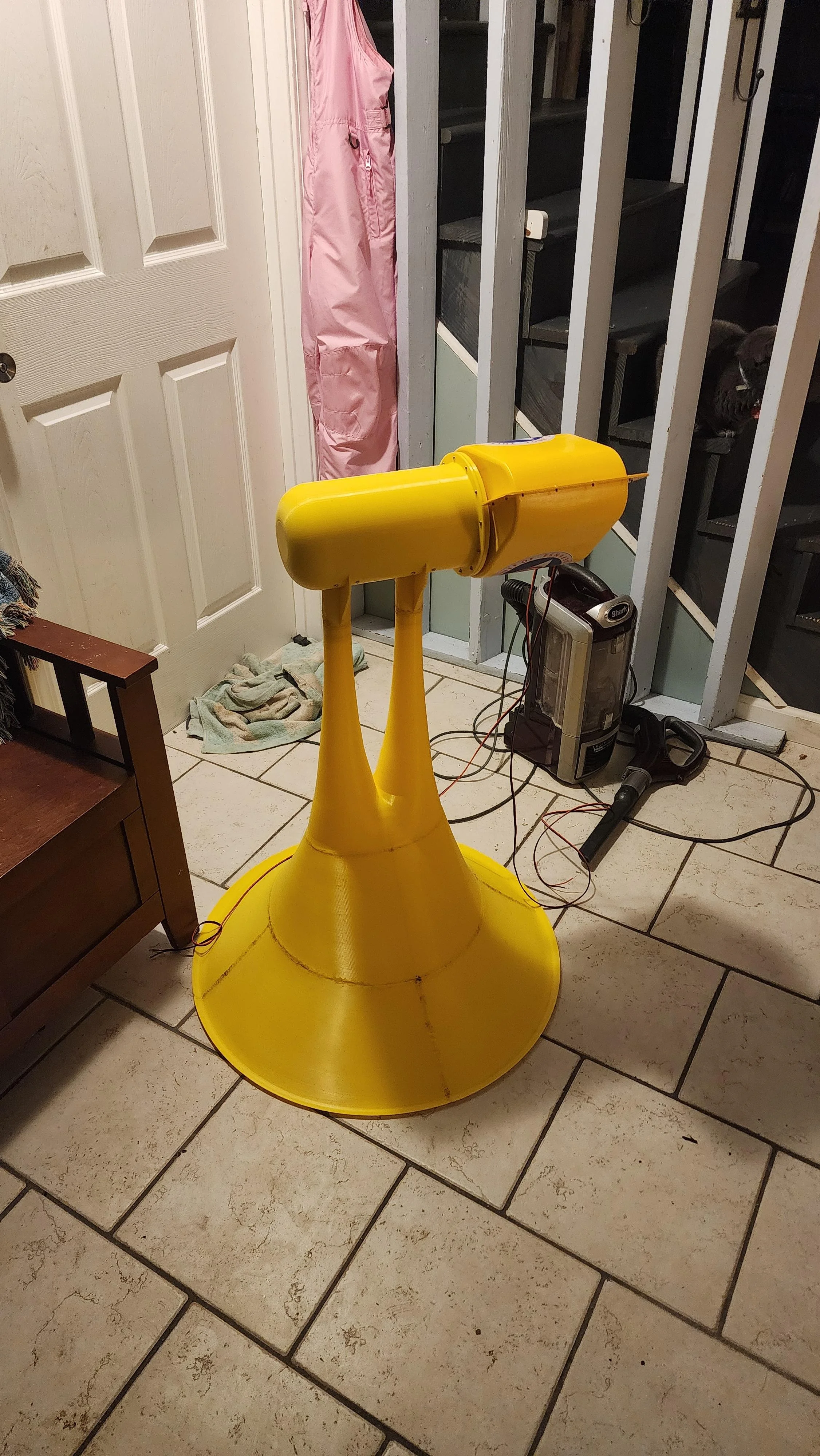

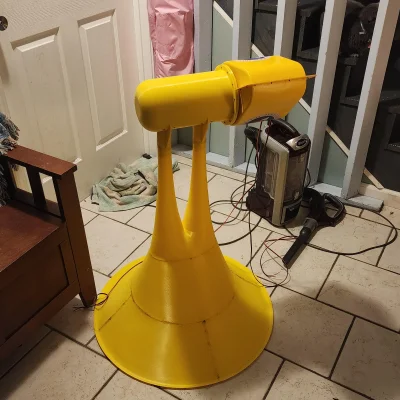

Khi gắn throat vào chopper tube, trước tiên bơm keo nến quanh điểm trượt/lắp (slip on point) trên chopper tube. Sau đó thật nhanh đẩy throat vào và giữ tới khi keo nguội. Đặt cụm theo hướng horn chúc xuống rồi dùng mỏ hàn hàn kín mối nối.

Phần cứng (Hardware):

4x vít máy M4x30

4x đai ốc M4

(để giữ rotator vào blower pipe flange)

6x vít máy M3x16 (cọc brush holder terminals và main rotator gear)

45x vít máy M3x10

(gắn chopper vào chopper tube)

(gắn rotator covers vào rotator)

(tất cả trên rotator trừ những chỗ dùng M3x16)

13x vít máy M3x6 (kẹp 2 rotator covers lại với nhau)

68x đai ốc M3

36x insert đồng ren M3x5.7 (main rotator tube, lỗ bắt cụm chopper, và brush holder)

4x cos tròn M3 (vừa với các terminal trên brush holder và rotator bracket)

Mình khuyên dùng cos tròn loại có bọc cách điện.

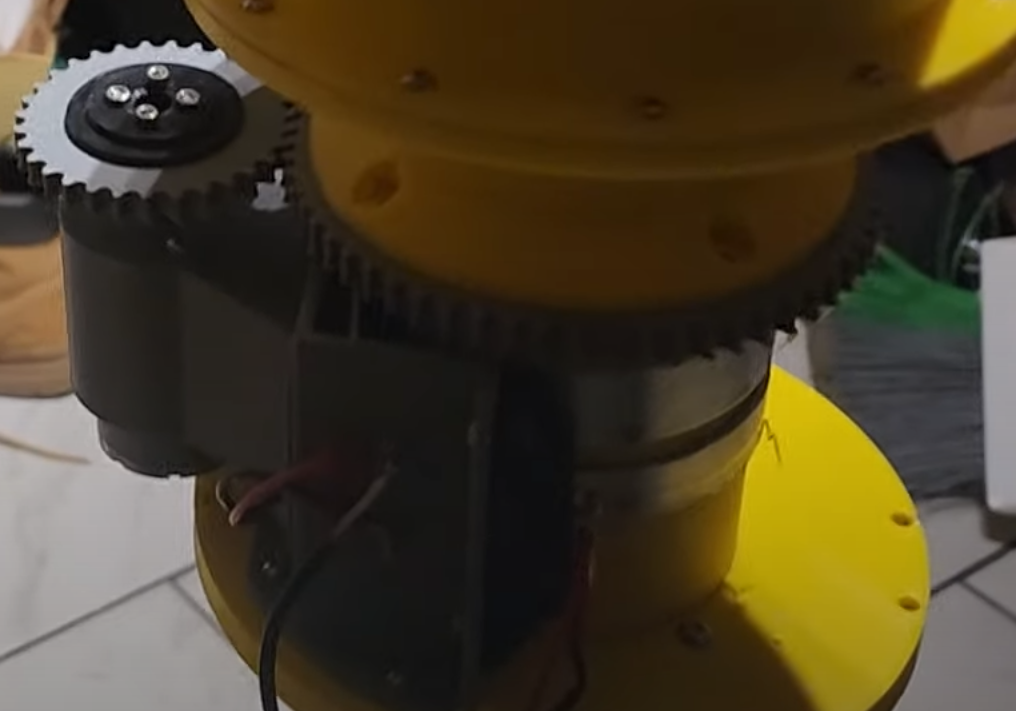

AC Rotator Motor

4x vít máy M4x20

4x đai ốc khóa tự hãm nylon M4 (nylon insert lock nuts)

(giữ slip clutch lại với nhau và tạo lực căng)

1x khớp nối mặt bích trục 7mm (shaft flange coupler) có lỗ vít M4 và khoảng cách vòng lỗ bulông (bolt circle spacing) 24mm.

https://www.amazon.com/dp/B07PFWQ8H9?ref=ppx_yo2ov_dt_b_fed_asin_title

Mình dùng loại này

https://www.amazon.com/dp/B014HLLTOS?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Đây là rotator motor mình dùng. Bạn cần loại 6rpm của dòng này.

2x long đền chặn lực (thrust washer) 90mmx65mmx5.25mm (làm rotor weights)

Keo nến là ổn rồi, nhưng nếu bạn muốn cố định vĩnh viễn thì có thể dùng keo siêu dính (super glue). Mà mình không khuyến nghị vậy.
