Ngàm cất dây giắc kéo 4-way flat cho Nissan Xterra (dùng không cần đồ nghề)

Mô tả

Tổng quan

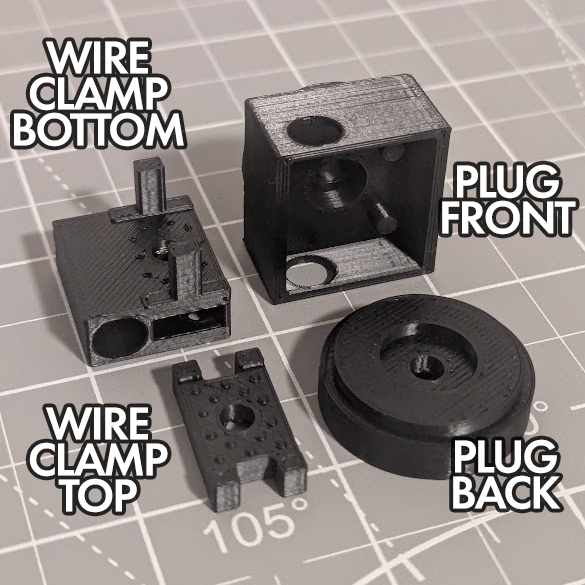

Gồm 2 cụm lắp ráp, mỗi cụm có 2 chi tiết:

1. Kẹp dây (phần trên & phần dưới)

2. Ngàm gắn xe (phần trước & phần sau)

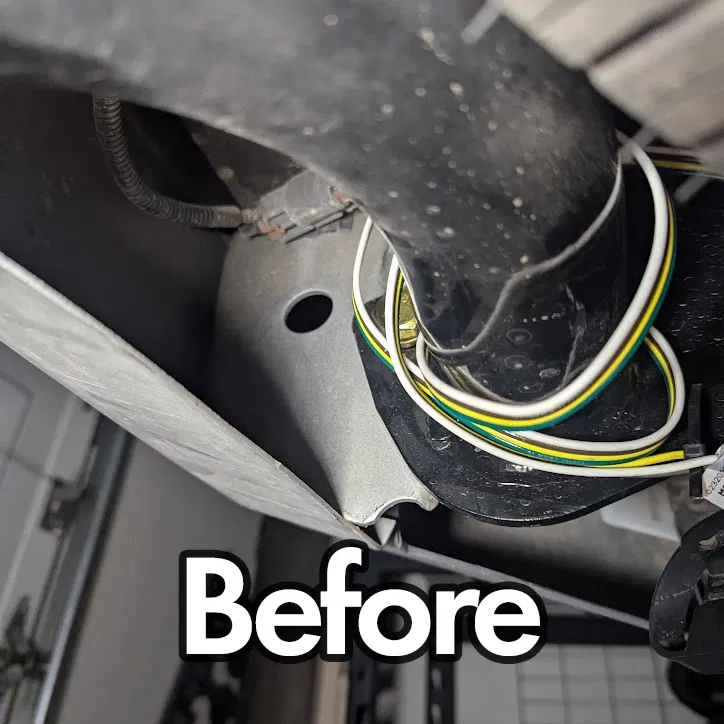

Phần ngàm sẽ kẹp (sandwich) vào một thanh kim loại phẳng của cản zin thông qua một lỗ có sẵn, rồi siết chặt bằng 1 vít máy và ê-cu.

Phần kẹp dây sẽ kẹp chặt lên bó dây giắc kéo (tow) chuẩn 4-way flat.

Hai cụm này được ghép với nhau bằng clevis pin để có thể cất gọn và sử dụng mà không cần dụng cụ.

Mục tiêu

• Cất gọn/sử dụng bó dây giắc kéo 4-way flat mà không cần dụng cụ (hiểu nôm na: KHỎI CẦN ZIP TIES NỮA)

• Không phụ thuộc vào việc bẻ/đàn hồi nhựa (ví dụ kiểu bấm ngàm snap vào nhau)

• Không có cách nào rung lắc mà bung ra được

• Không cần chỉnh sửa phá hủy xe hay dây

• Đủ bền để nằm dưới gầm xe nhiều năm

• Tránh kim loại chạm kim loại ở những chỗ dễ gây lạch cạch đáng kể

Phần cứng cần chuẩn bị

(tất cả mua tại cửa hàng vật tư/kim khí địa phương)

• [x1] 1/4 in. x 2 in. Zinc-Plated Universal Clevis Pin

• [x1] 1/4 in. Zinc-Plated Hitch Pin Clip

• [x2] #8-32 x 1/2 in. Round Head Machine Screw

• [x2] #8-32 Machine Screw Nut

• Khuyến nghị: 1 miếng băng keo để thao tác lắp lần đầu dễ hơn

Thông tin in

• Printer: Prusa CORE ONE

• Nozzle: E3D HF ObXidian - 0.4mm

• Prusament PETG - Matte black

• Slicer: PrusaSlicer-2.9.4

  • 30% infill

  • 0.20mm STRUCTURAL print setting

  • Organic supports cho PLUG nhưng không cần cho WIRE CLAMP

Lắp đặt

Video

Chữ

1. Plug

   1. Chuẩn bị

      1. Lắp [x1] ê-cu vào hốc lục giác (hex inset) đúng khít của PLUG BACK; khuyến nghị: dán tạm bằng một miếng băng keo

      2. Luồn [x1] vít máy từ bên trong phần khoét dạng hộp của PLUG FRONT xuyên qua và hướng về phía phần gờ lồi dạng đĩa

   2. Lắp lên xe

      1. Đưa PLUG BACK từ phía sau thanh cản sao cho phần đĩa lồi đường kính nhỏ hơn khớp vào lỗ trên thanh

      2. Đưa PLUG FRONT từ phía còn lại của thanh cản để hai phần kẹp (sandwich) thanh lại

      3. Vặn siết chặt hai phần lại với nhau

2. Wire clamp

   1. Chuẩn bị

      1. Thả [x1] ê-cu xuống rãnh của WIRE CLAMP BOTTOM đến khi nó nằm ngay giữa chi tiết

      2. Lắp [x1] vít máy vào WIRE CLAMP TOP, đầu vít nên nằm lọt trong phần khoét âm nhẹ (slight hole inset)

   2. Lắp kẹp dây

      1. Cố định bó dây 4-way nằm trong hai trụ của WIRE CLAMP BOTTOM

      2. Đặt WIRE CLAMP TOP lên WIRE CLAMP BOTTOM sao cho các chấm bám (grip-dots) quay mặt vào nhau; các trụ của WIRE CLAMP BOTTOM phải lọt vào khe của WIRE CLAMP TOP hình chữ “H”

      3. Vặn siết chặt hai phần lại để kẹp chặt dây. Lưu ý: vít sẽ nằm ở giữa 4 sợi dây, tách ra sao cho mỗi bên có 2 sợi

3. Sử dụng

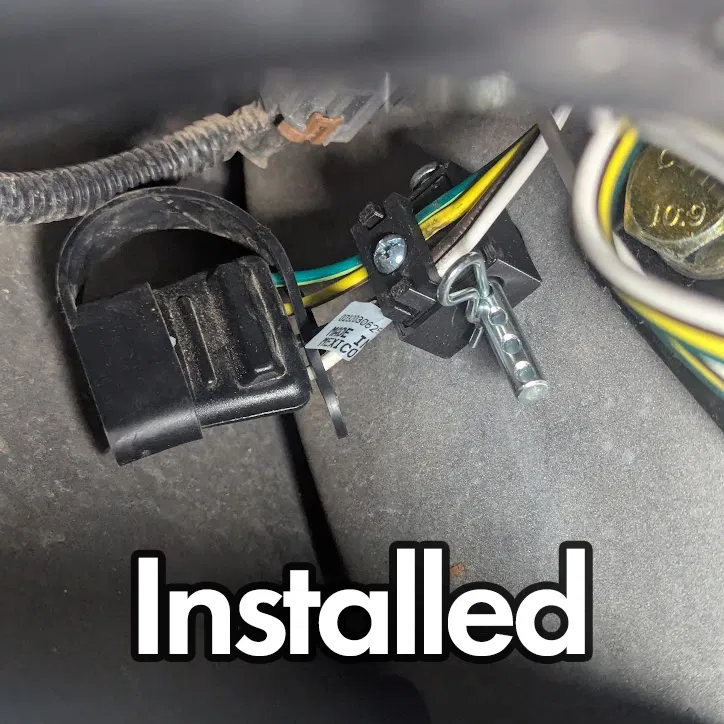

   1. Đưa cụm WIRE CLAMP ASSEMBLY vào PLUG FRONT và cố định bằng cách cắm clevis pin từ phía trên xuống, rồi gài hitch pin clip để khóa clevis pin. Có thể cần xoay phần plug để tạo đủ khoảng trống cắm pin từ phía trên
