Vỏ bảo vệ Square Golf Launch Monitor Enclosure V2
Bản V2 của vỏ bảo vệ Square Golf Launch Monitor: có chừa lối cho cổng USB, khe Polycarbonate rộng hơn, lỗ thoáng lớn hơn. Khuyến nghị in thân bằng PETG (≥50% infill Cubic), có template cắt Poly và receiver cho turf 1".
Mô tả

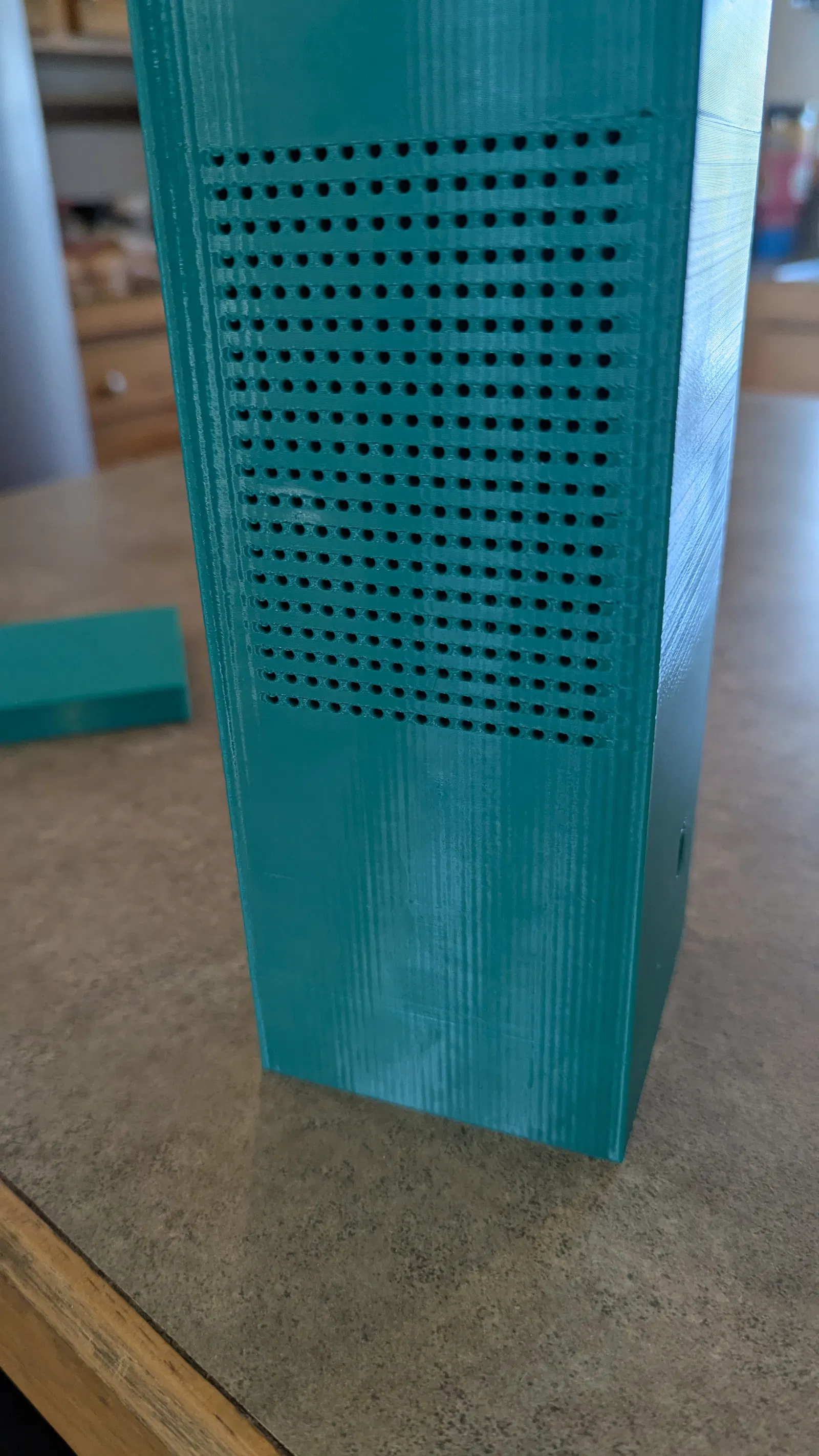

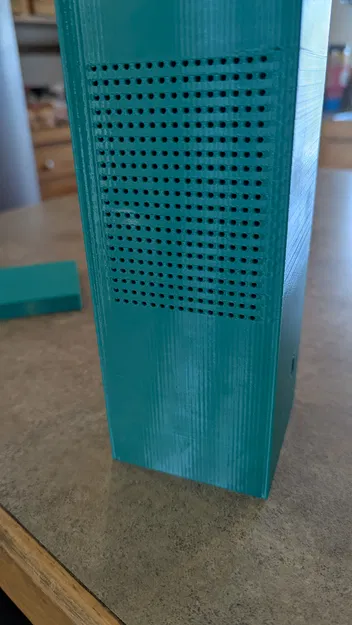

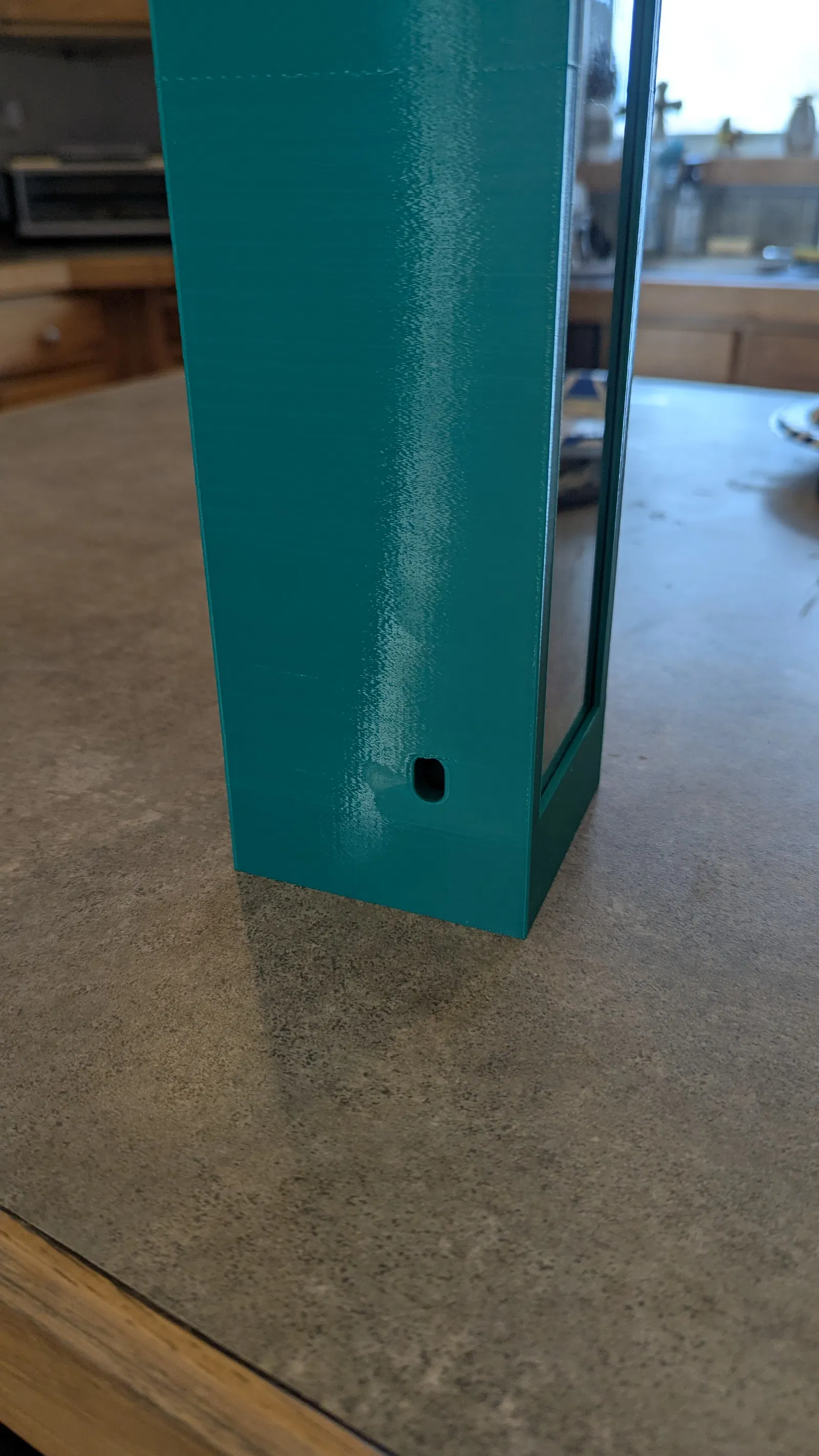

Thiết kế lại để có thể tiếp cận cổng USB, khe lắp Polycarbonate rộng hơn (dễ fit hơn), và lỗ thông gió lớn hơn.

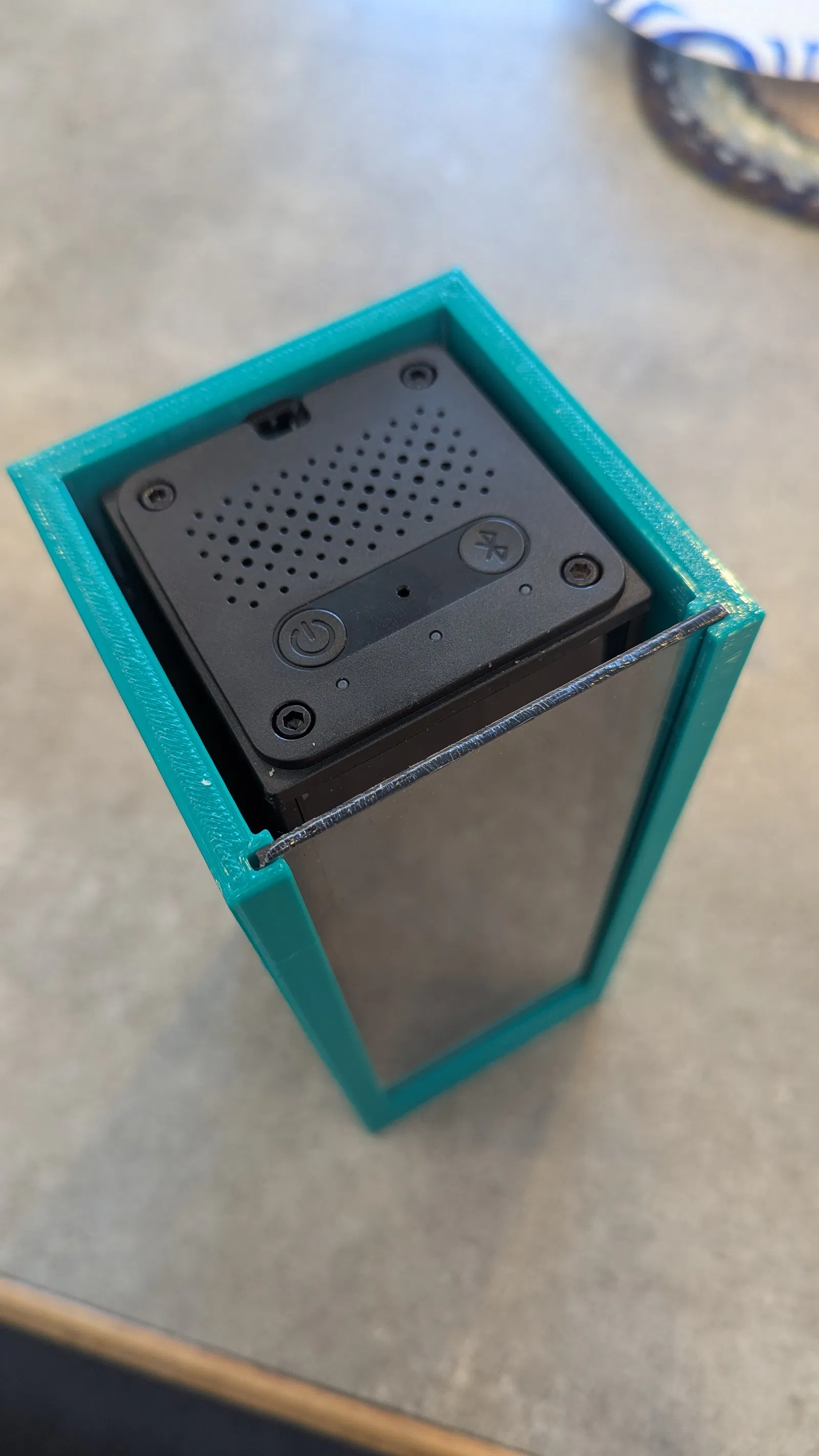

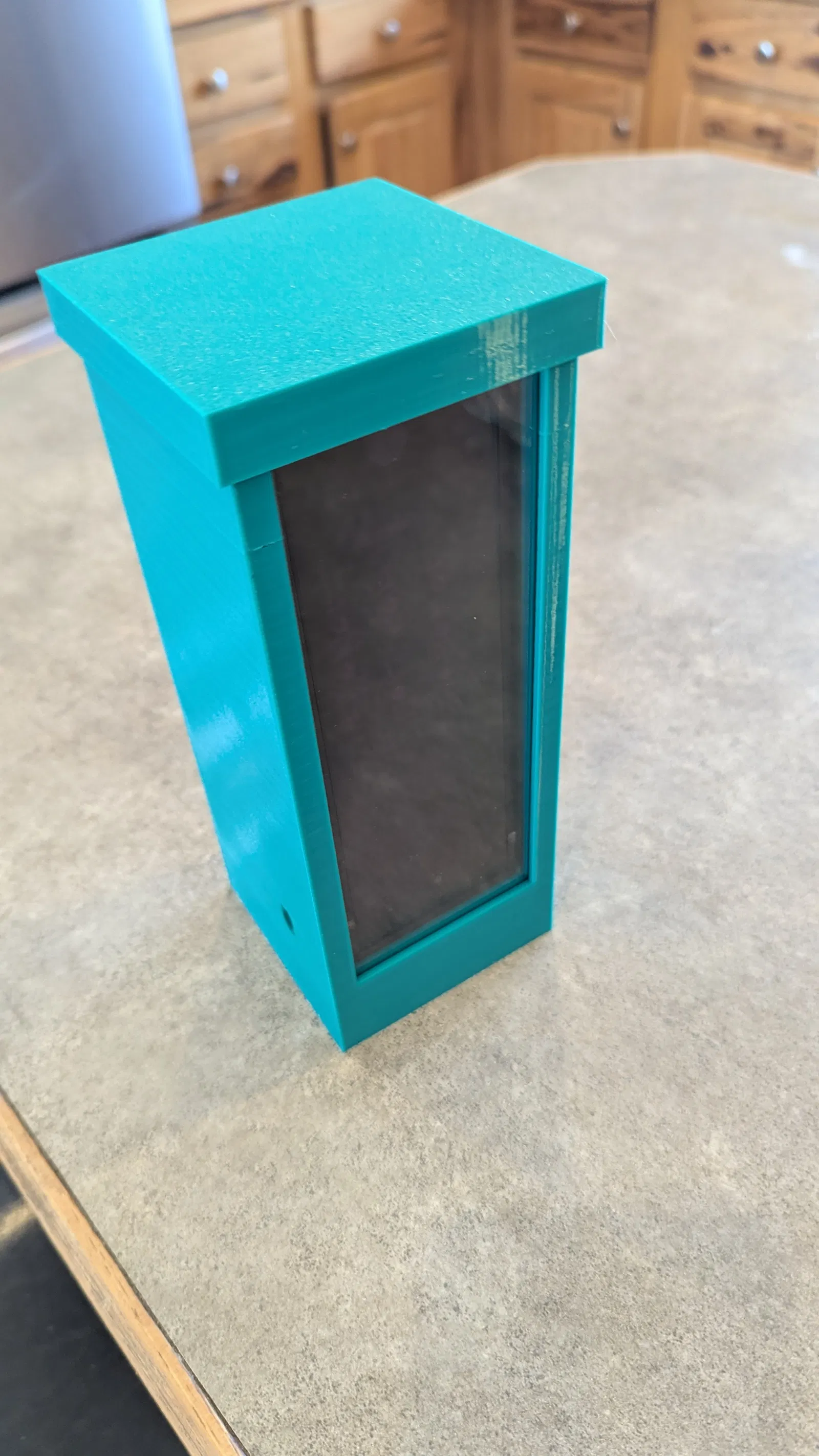

Phần thân chính (main body) STL nên in bằng PETG hoặc loại tốt hơn. Mình khuyến nghị infill 50% trở lên với pattern Cubic. Khe gắn tấm Polycarbonate được thiết kế cho Poly dày .093" hoặc 2.36mm. Mình KHÔNG khuyến nghị dùng Acrylic vì yếu hơn Poly rất nhiều.

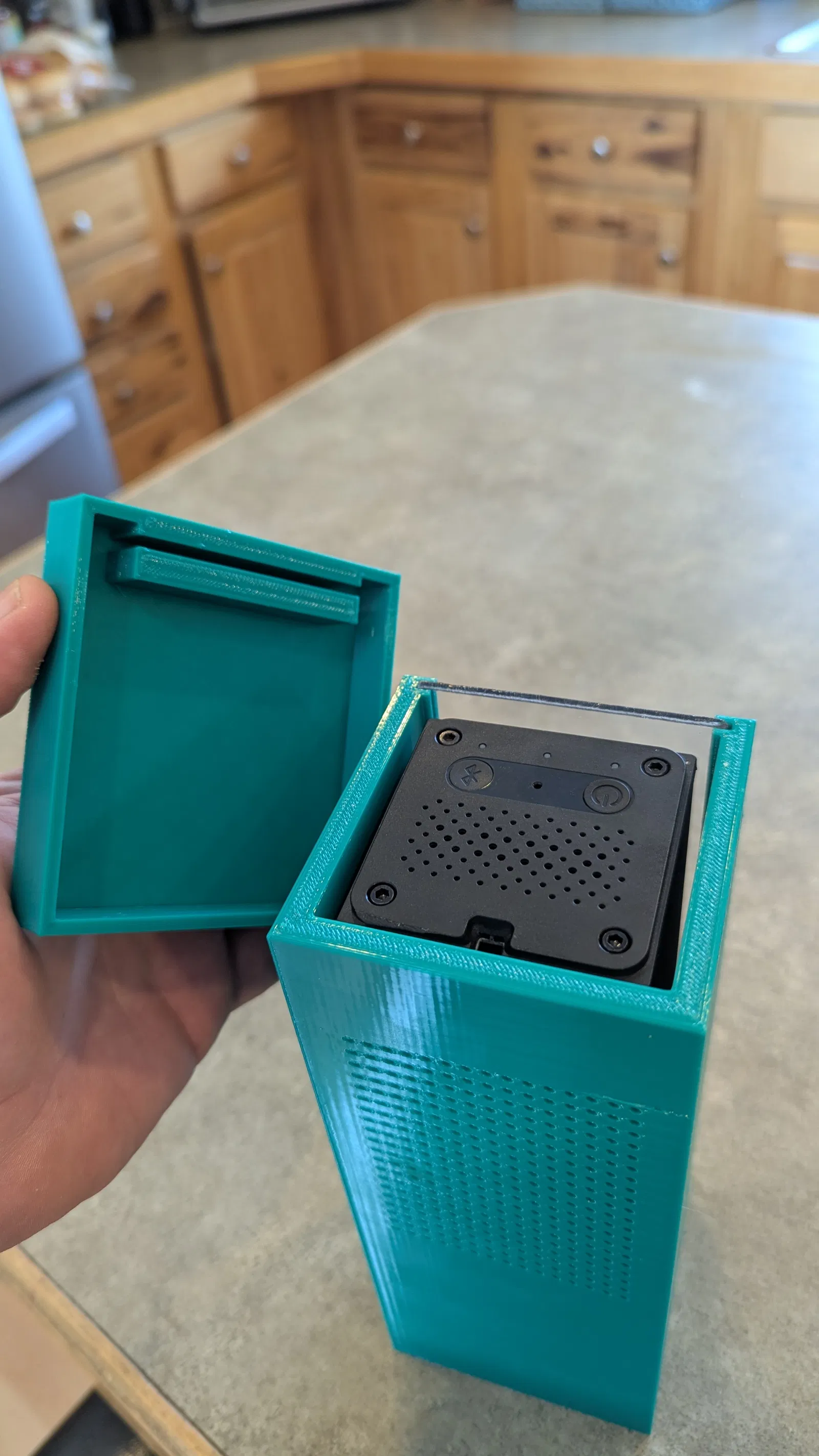

Phần nắp (lid) mình khuyến nghị in PETG, nhưng vì nó không cần chịu va đập nhiều như thân nên bạn có thể giảm bớt mức infill.
Mình có kèm một template để cắt tấm Polycarbonate đúng kích thước.

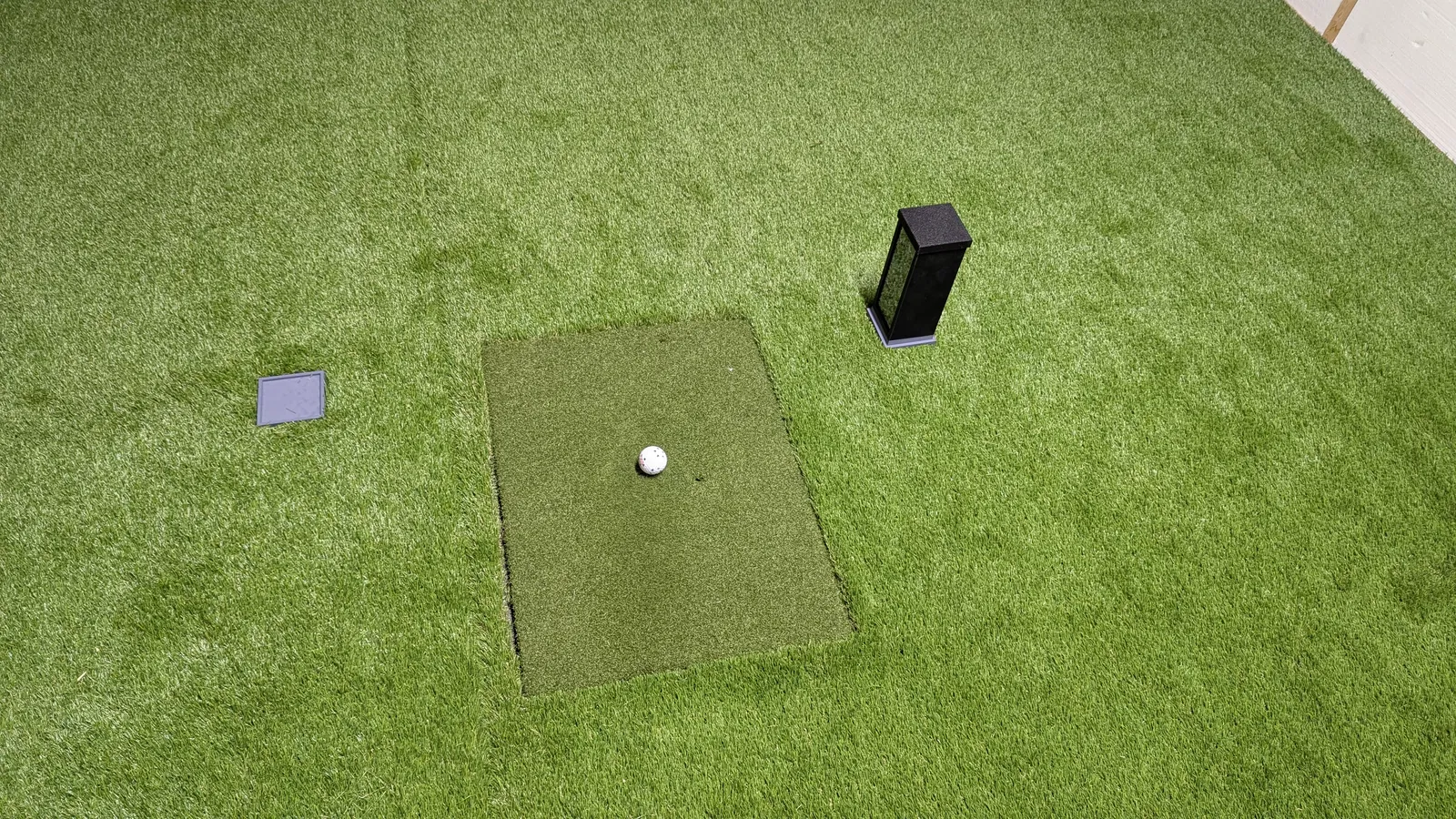

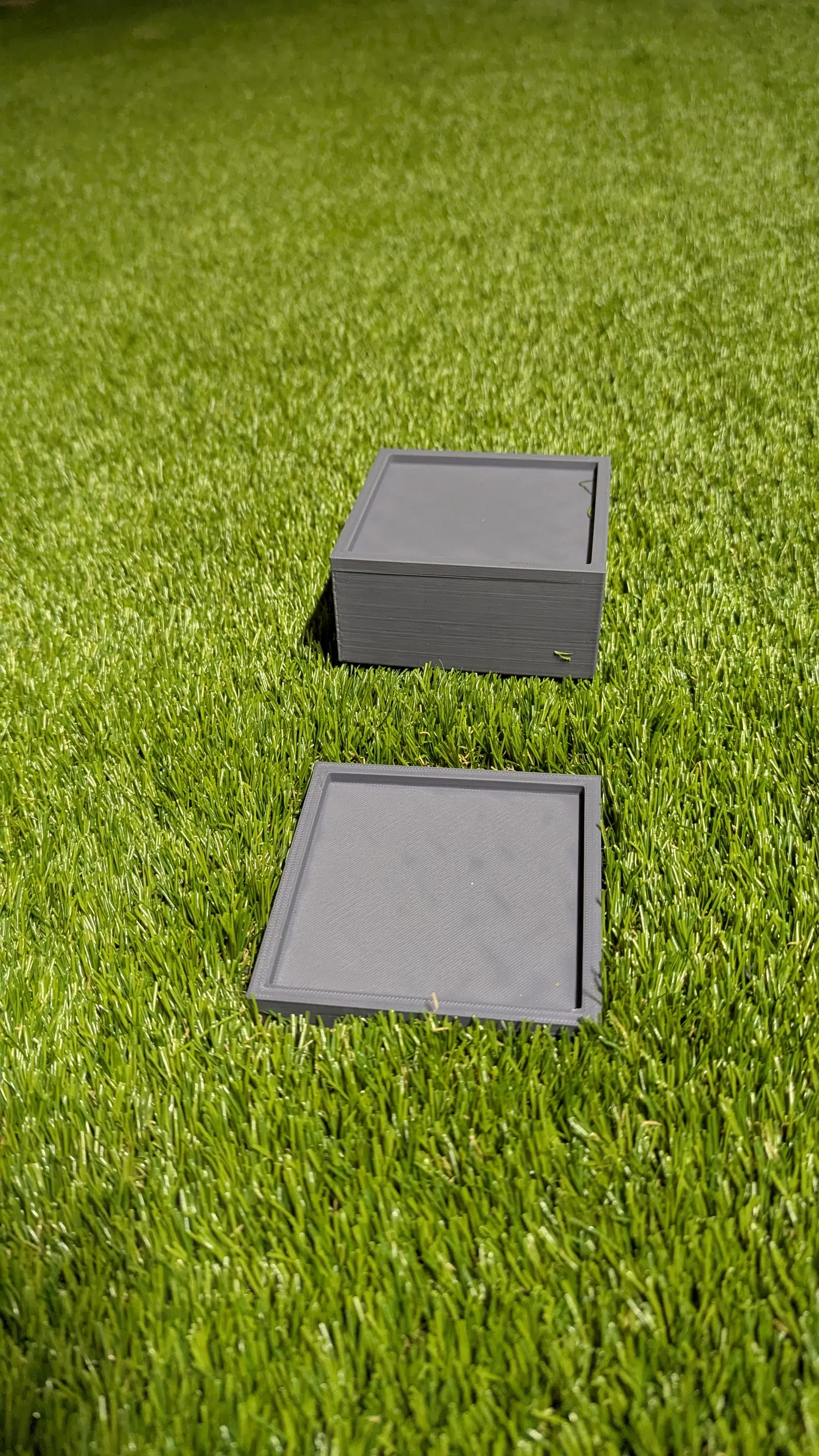

Phần đế turf, mình gọi là receiver, dùng để cắt vào khu vực turf dày 1". Thân chính đặt lọt trong receiver nên lần nào cũng vào đúng vị trí như nhau. Trong hệ simulator của tụi mình có một cái cho người đánh tay phải và một cái cho người đánh tay trái.
