Hộp XR2206 Frequency Generator – Không cần Support (krabička na tónový generátor)

Giới thiệu

Bộ DIY của tôi có kèm các phần của cái hộp, nhưng kiểu đó chắc chưa bao giờ dùng ổn. Hộp gốc không tính tới việc tụ 10-µF cao cỡ nào. Thành hộp gốc chỉ chừa được 10 mm, trong khi tụ đo được hơn 12 mm, mà bản mạch in (PCB) cũng dày thêm vài mm nữa. Vậy nên hộp gốc nông hơn cần thiết ít nhất 4–5 mm. Làm hộp cao hơn đơn giản cũng không được, vì hộp cao lên thì núm biến trở (potentiometer knobs) sẽ thiếu chỗ để bám do trục (shaft) thò ra không đủ dài. Vậy nên tôi tự làm một cái hộp của riêng mình.

Lưu ý cá nhân quan trọng [edit]: Ngày thứ 2, tụ lọc 100-µF trong bộ generator DIY của tôi nổ. Cái hộp đã giữ nó lại, không có thiệt hại gì. Thiệt hại tổng cộng cỡ 10 ¢. Tôi thật sự mừng là có cái case này. Không thì có khi tôi phải móc cái ống nhôm ra khỏi mắt mình. Chia sẻ chút may mắn với tôi nha! Làm như tôi đi! In cái hộp này!

Tuỳ chọn

Phần đáy hộp chỉ có một model, nhưng phần nắp trên có hai tuỳ chọn khác nhau. Khác biệt giữa hai kiểu này nằm ở kích thước lỗ cho núm biến trở:

• Flush knobs: núm biến trở nằm sát trên bề mặt nắp hộp. Nghĩa là lỗ chỉ đủ rộng để trục biến trở đi qua, chứ núm không lọt.

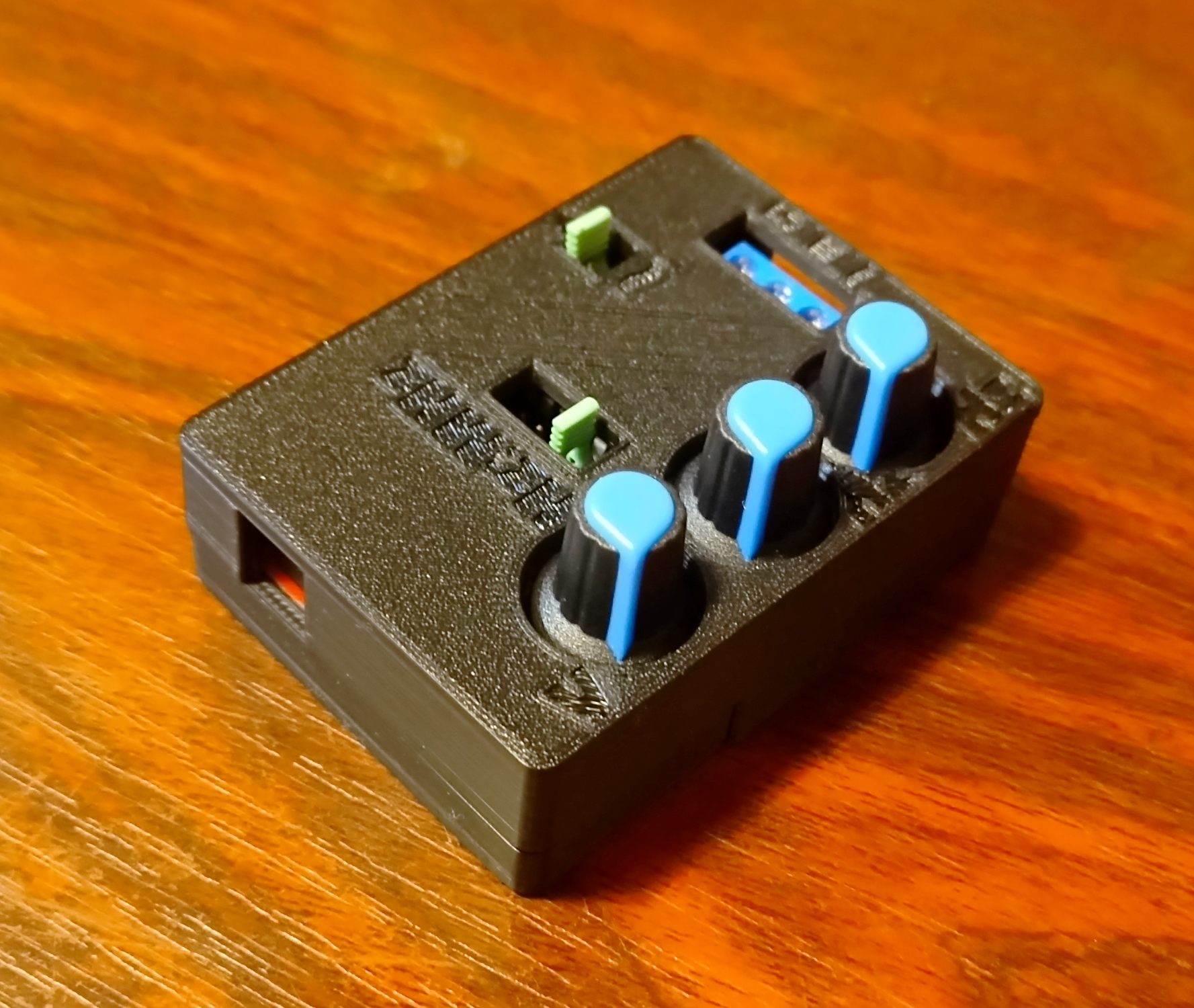

• Sunk knobs: núm biến trở được âm (lọt) xuống trong nắp hộp. Lỗ đủ rộng để chứa trọn bề ngang của núm.

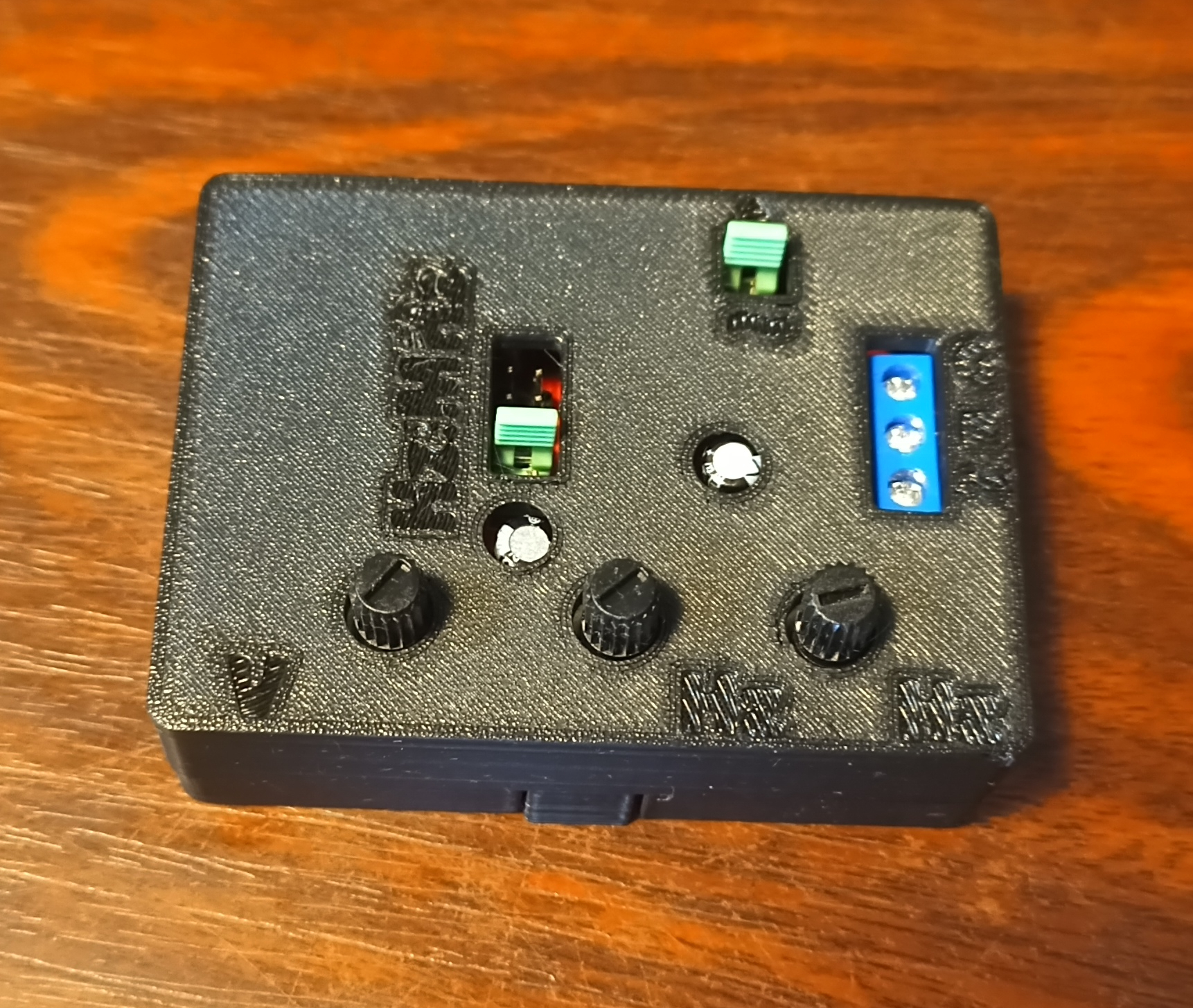

Flush fit

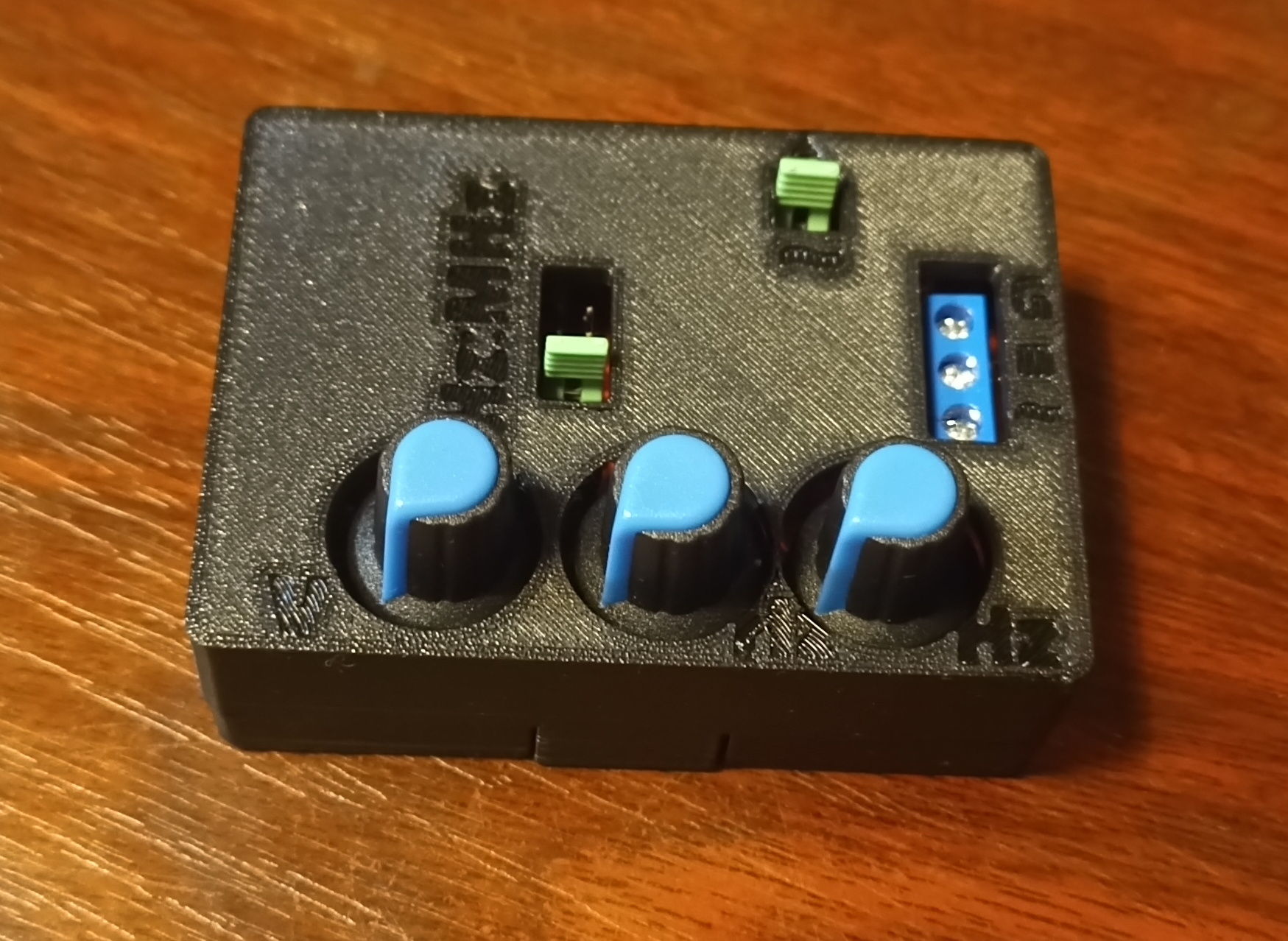

Sunk fit

In và lắp ráp

Đây là một bản in dễ nữa. Cả hai nửa đều in mặt phẳng úp xuống, thành hộp hướng lên. Không cần supports. Tôi in PLA với nozzle 0.4 mm (tiêu chuẩn), layer 0.2 mm.

Về lắp ráp:

1. Đặt phần đáy lên bàn. Nhớ chọn đúng hướng: nhìn chỗ thành bên bị khoét – các phần khoét này phải khớp với cổng nguồn ở bên trái, và các cọc/terminal đầu ra ở bên phải.

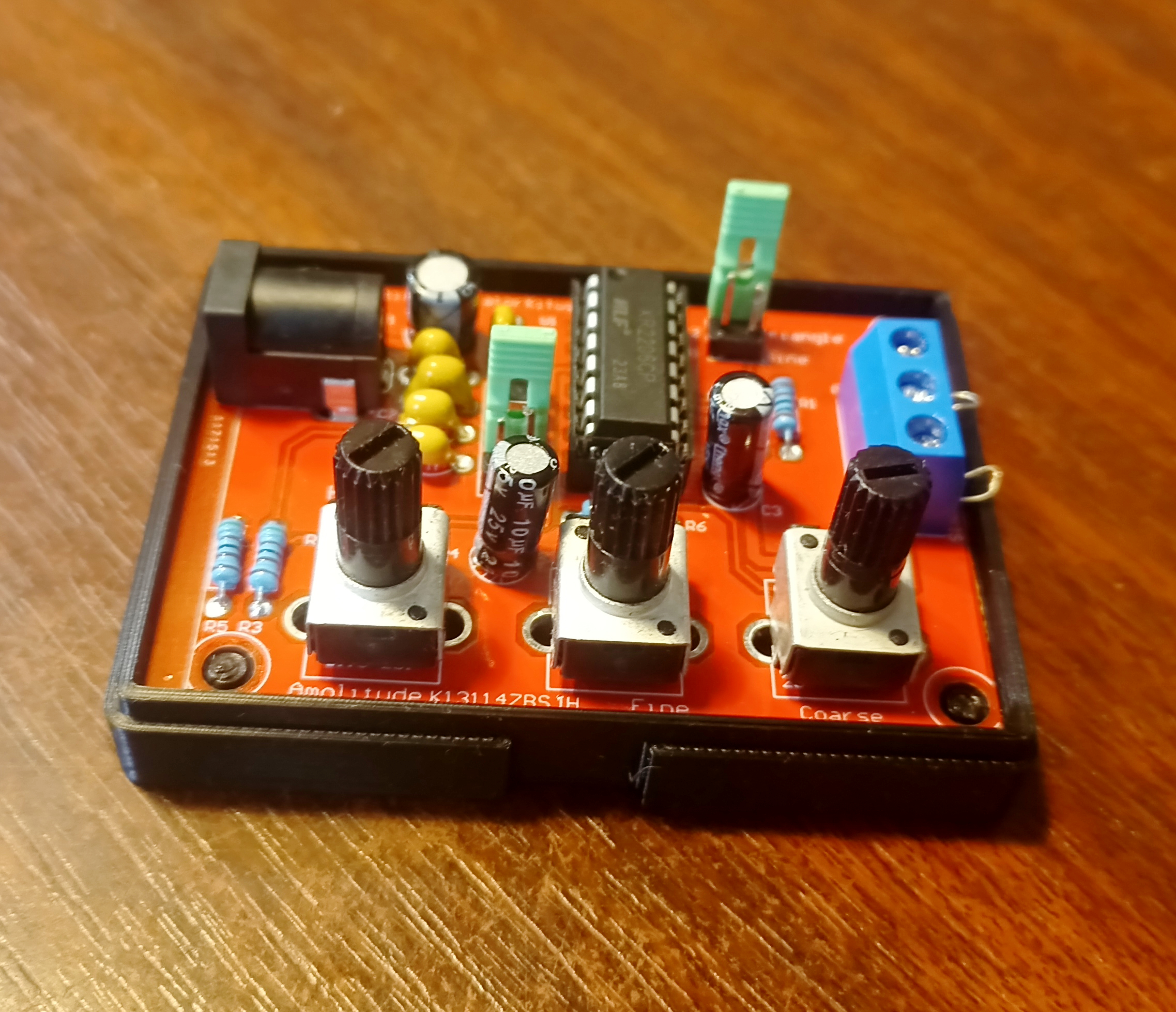

2. Thả board mạch của generator vào trong. Các lỗ bắt vít ở bốn góc phải nằm khít lên các chốt lắp.

3. Ấn nắp lên trên. Nếu bạn in loại nắp sunk, bạn có thể gắn sẵn núm biến trở trước cũng được. Còn không thì đợi chắc chắn nắp vừa khít rồi hãy ấn núm vào.
