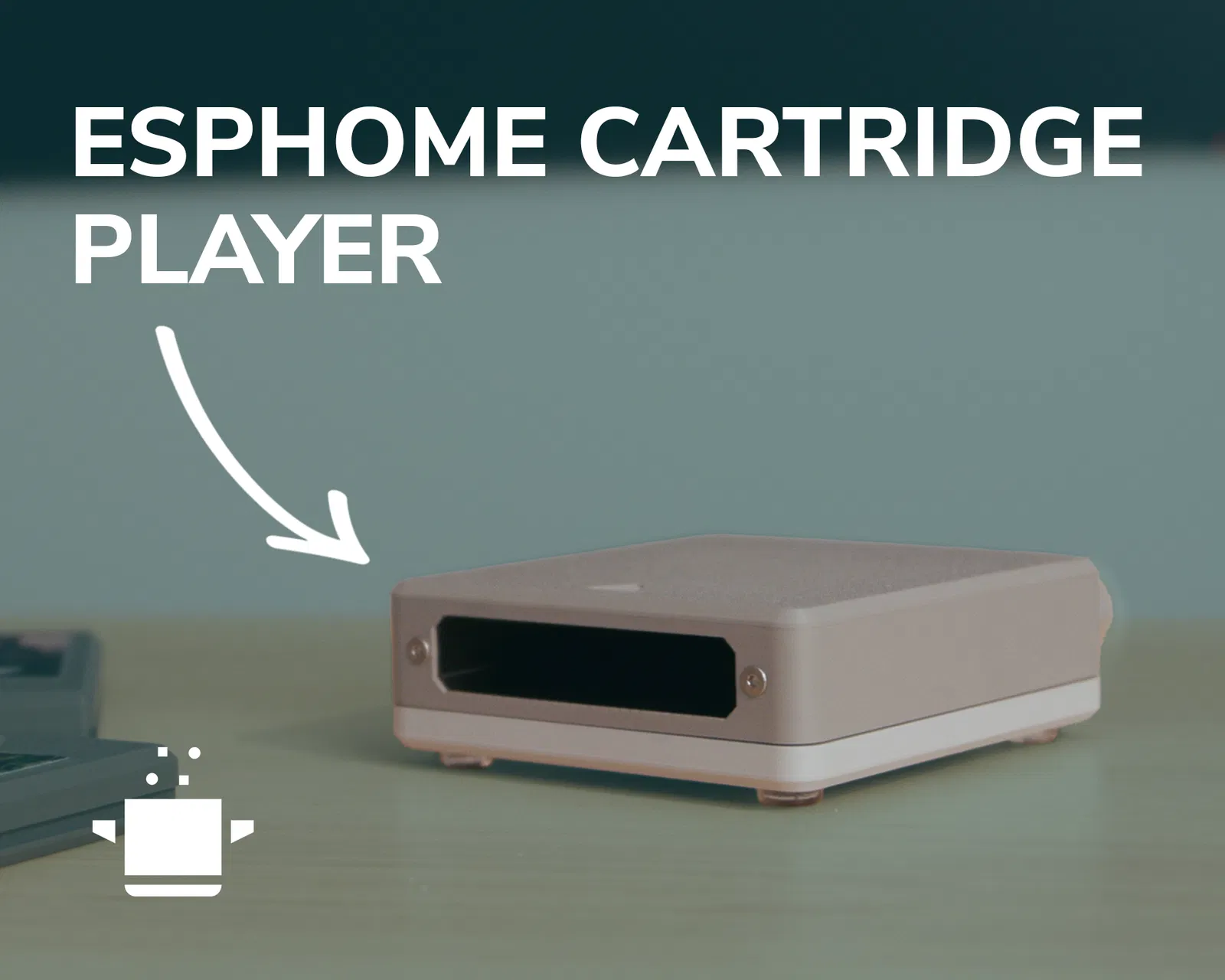

ESPHome Cartridge Player (Trình phát cartridge NFC cho Home Assistant)

Mang lại cảm giác “phép màu” của đêm xem phim — mà khỏi cần tua băng.

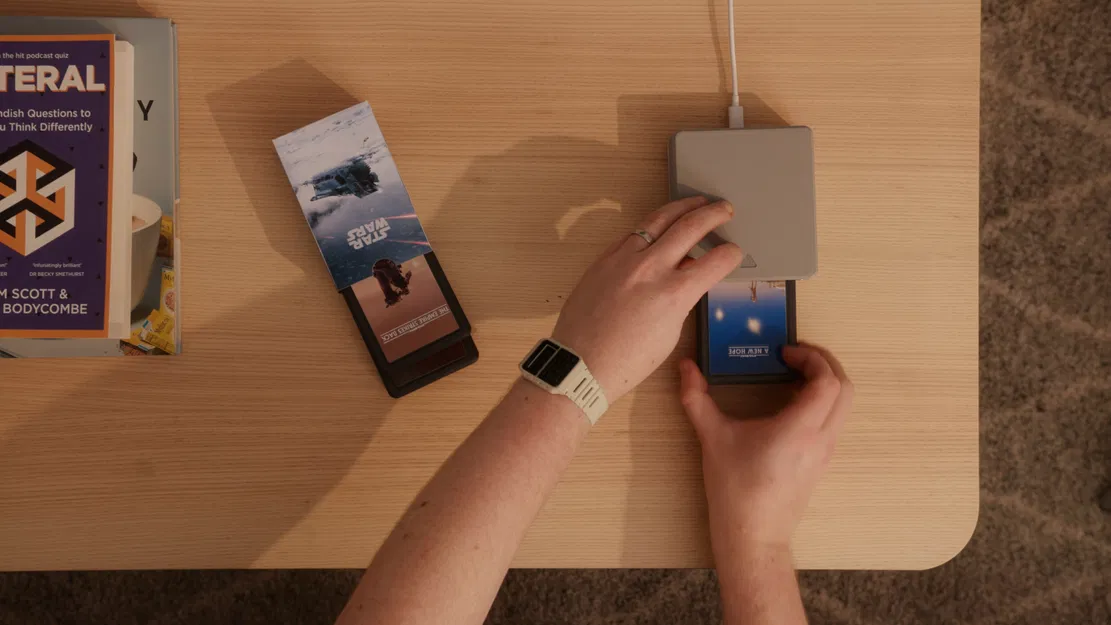

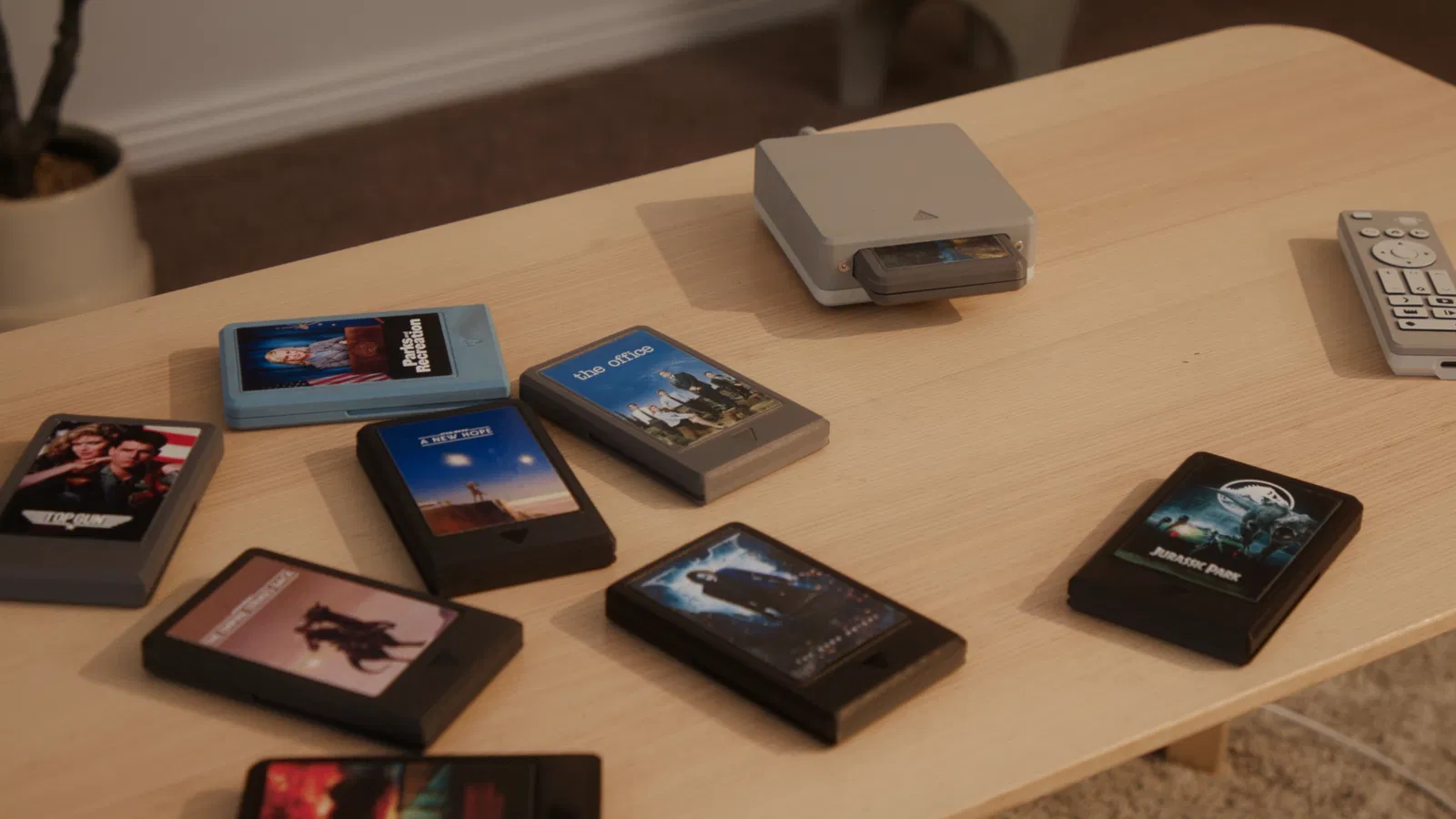

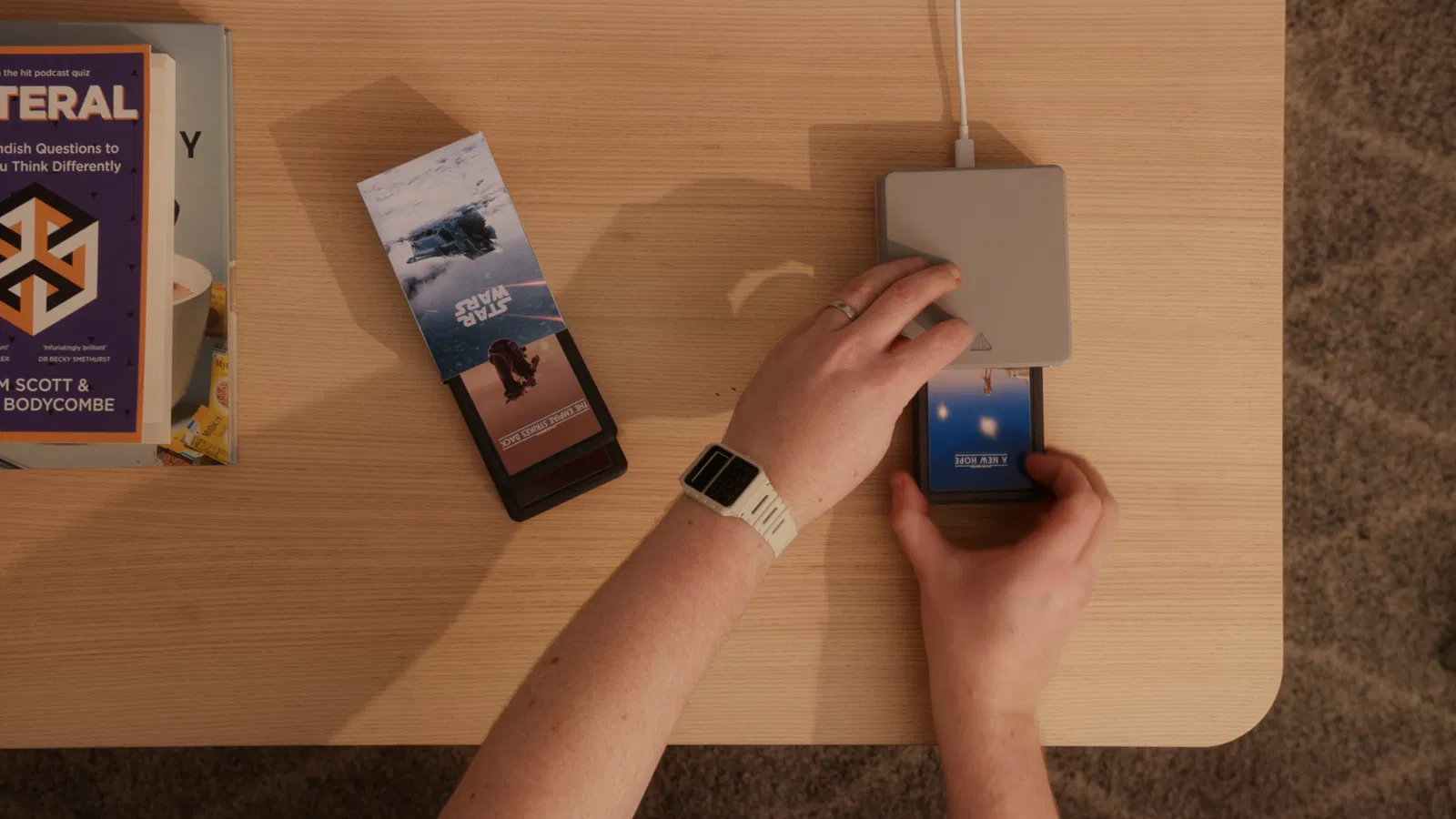

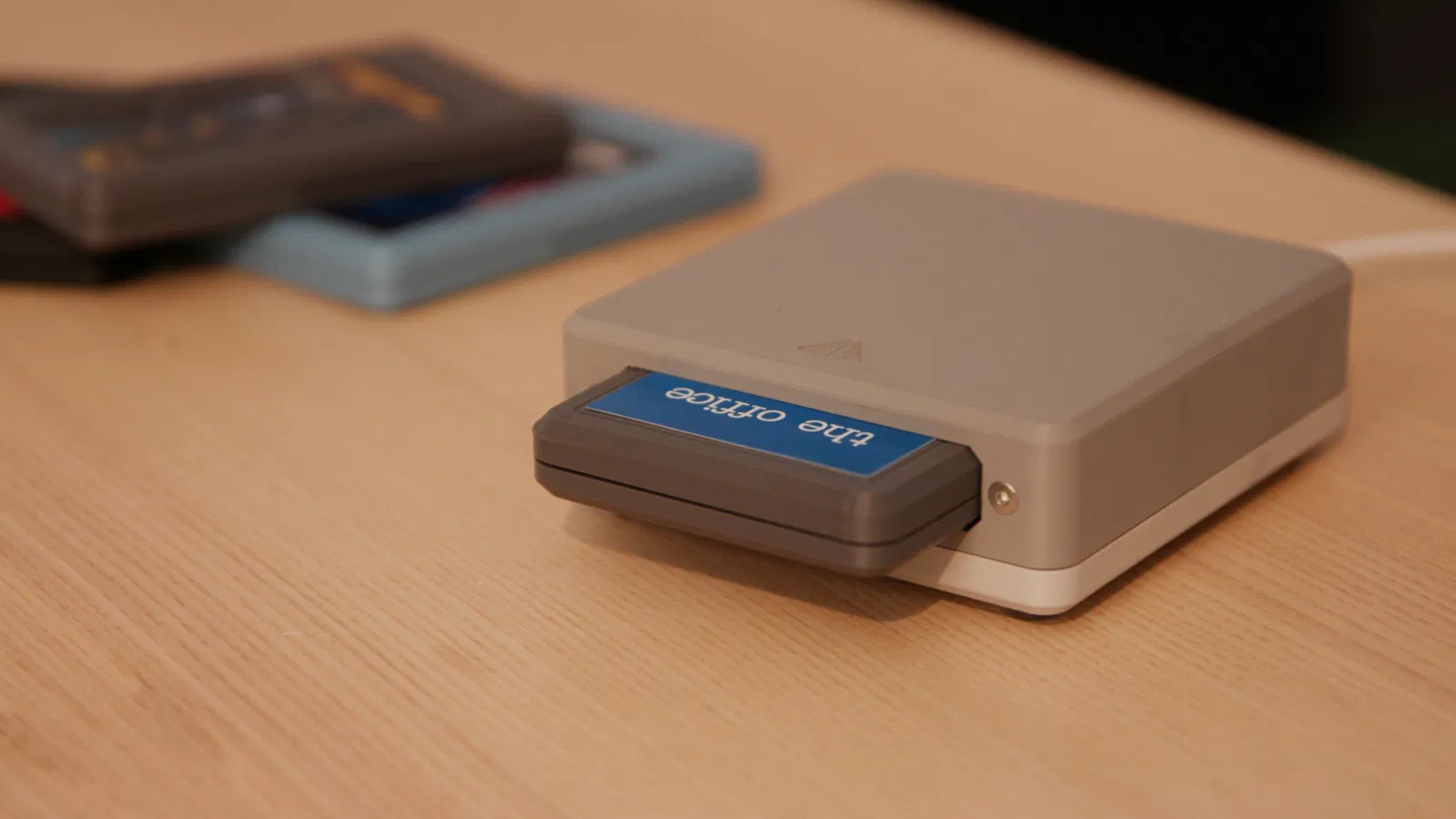

Trình phát media dùng NFC này sử dụng các cartridge in 3D và ESPHome để kích hoạt phim, playlist hoặc automation trong Home Assistant. Chỉ cần cắm một cartridge vào, smart home sẽ tự lo phần còn lại.

UPDATES 18/07/2025

• Đã thêm Cartridge Player_Bottom_Buzzer để dùng với buzzer đi kèm trong parts kit từ website của bên mình
• Đã thêm Cartridge_Top_RecessedLabel cho nhãn dạng âm (cần support) - Lấy cảm hứng từ Bas van der Ploeg @bvdp
• Tăng nhẹ độ hở (clearance) cho cartridge ở các phần pocket và Player_Top

🎉🎉   MUA PARTS KIT Ở ĐÂY   🎉🎉

🔗 Links

• Bài blog & hướng dẫn lắp ráp
• GitHub repo (firmware, wiring, YAML)
• ESPHome config
• Bill of Materials
• [Parts kit](🛒 Buy a parts kit: https://www.thestockpot.net/store/p/cartridge-player)


✨ Features

• Thiết bị ESP Home dạng cartridge dùng NFC
• Chạy với ESP32, RC522 và Home Assistant
• Tự động hoá được đủ thứ — phim, nhạc, đèn, game
• Dễ in, dễ ráp

🛠 Video Tutorial

🧰 Bạn sẽ cần gì

• ESP32-S3 Zero
• Module NFC RC522
• Tem NFC (mỗi cartridge một cái)
• Hardware
• Tuỳ chọn: buzzer để có phản hồi âm thanh

Full BOM, firmware và config có sẵn tại đây


🖨 Hướng dẫn in

Tất cả chi tiết đều nên được đặt đúng orientation khi bạn import vào slicer. Mẫu player trong hình được in bằng Bambulab Light Gray (10104) & Gray (10103)

Chọn filament gì cũng được. Mình đã test PETG, ABS và PLA đều ổn.


Cartridges:

• In với các mặt ngoài úp xuống mặt bàn in
• Không cần supports
• Dán/đặt NFC tag trước khi bấm khớp hai nửa lại với nhau

Bên dưới có template để cắt và in nhãn (label) theo ý bạn.


Vỏ Player:

• Dùng painted supports cho phần latch trên chi tiết ‘Cartridge Player_Pocket’, và ở phần miệng khe cartridge trên chi tiết ‘Cartridge Player_Top’.
• Tránh auto supports (có chủ ý để bridging)
