Kệ để bàn tham số (Parametric) | Hutch

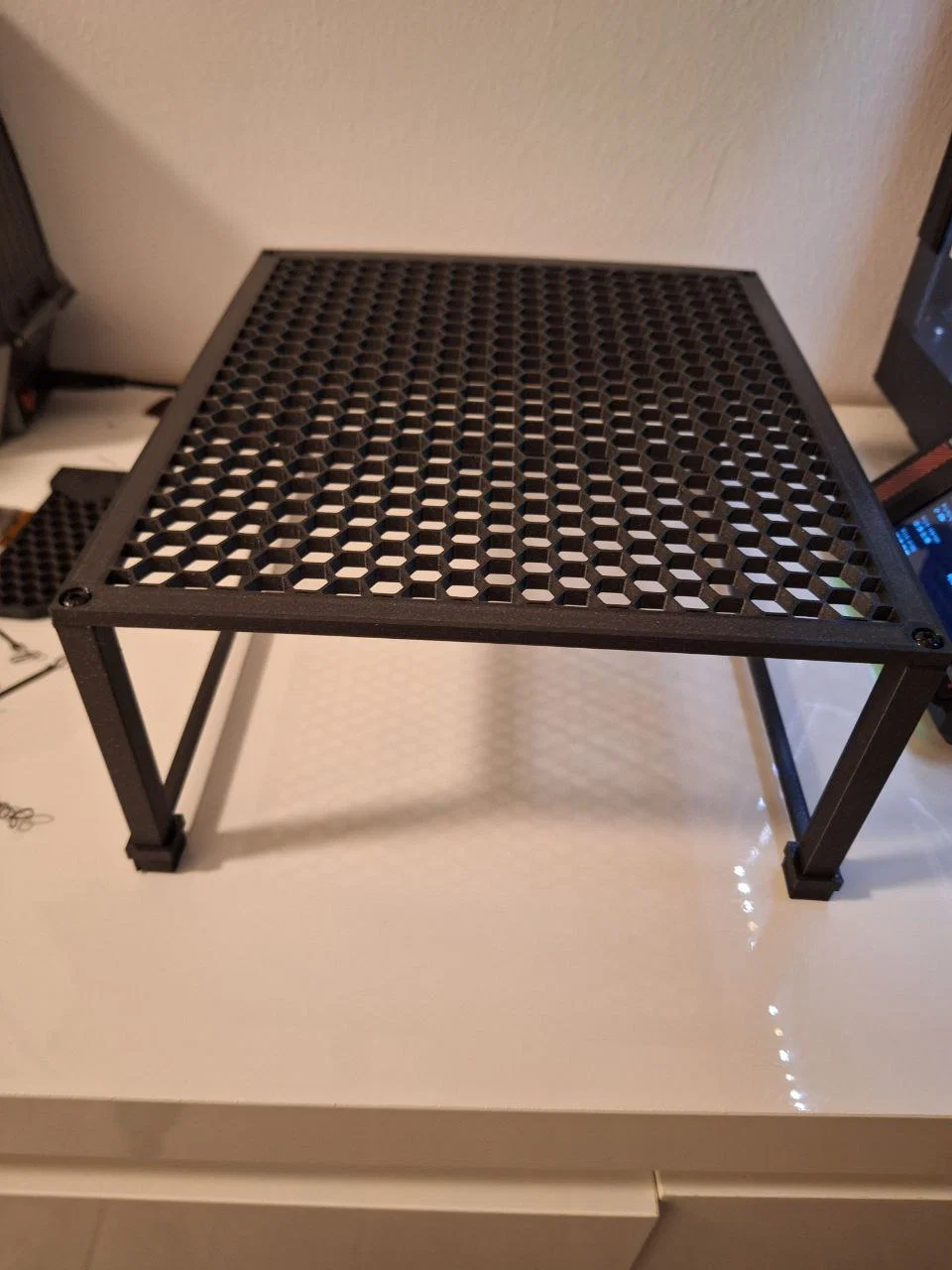

Kệ để bàn nhỏ (hutch) mình làm bằng FreeCAD. Các file STEP đi kèm đã “full” gần hết thể tích in của một khổ in.

Mình in bằng PETG. Không cần supports. Khuyên dùng brim cho phần chân để khỏi bị ngã trong lúc in. Các spacer và “leg socks” mình in bằng TPU, không bắt buộc phải có. Reinforcement Bars cũng không bắt buộc. Tùy kích thước top plate mà bạn có thể cần chúng để tăng độ vững. Chúng được giữ bằng rubber feet nên muốn dùng Reinforcement Bars thì phải có feet. Spacer đặt giữa chân và top plate.

Bạn sẽ cần

• 4 insert nhiệt M4 (M4 heat inserts)

• 4 ốc M4 (mình dùng M4x12, nhưng M4x8 là đủ dài)

Thông số FreeCAD (LƯU Ý: FreeCAD sẽ mất khá nhiều thời gian để recompute sau mỗi lần đổi parameter vì nó phải tính lại pattern lục giác)

Những thứ hay cần chỉnh

• Width / Height: kích thước của tấm (plate)

• Margin: kích thước viền đặc (Solid Border), cái này cũng ảnh hưởng kích thước chân

• Leg Length: chiều cao của chân

Tương thích ốc/vít

• Heat insert Diameter

• Heat insert Length

• Screw Diameter

• Screw Head Diameter

• Screw Head Height

• Leg Screw Length: khoảng dư thêm để dùng ốc dài hơn heat inserts
