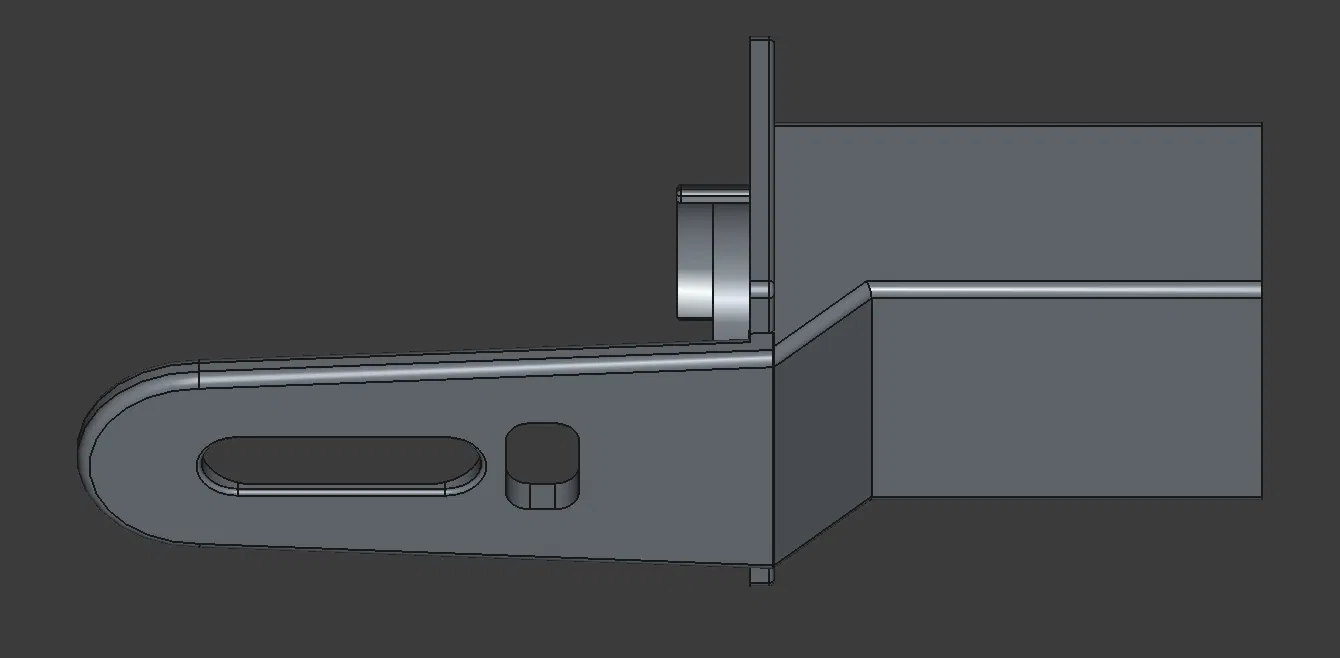

Miếng che nắng safety sensor Chamberlain/Craftsman/Liftmaster

Tổng quan:

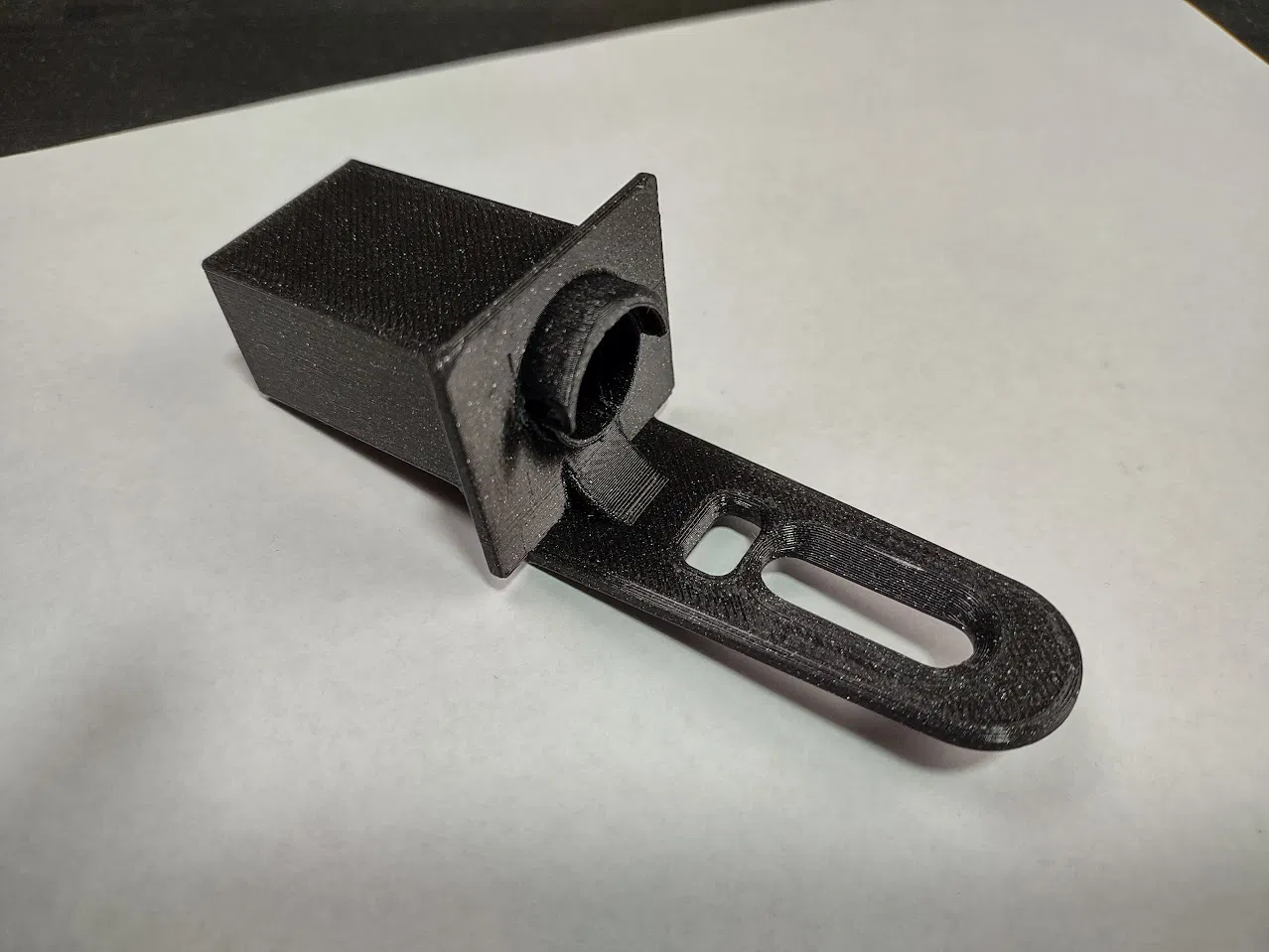

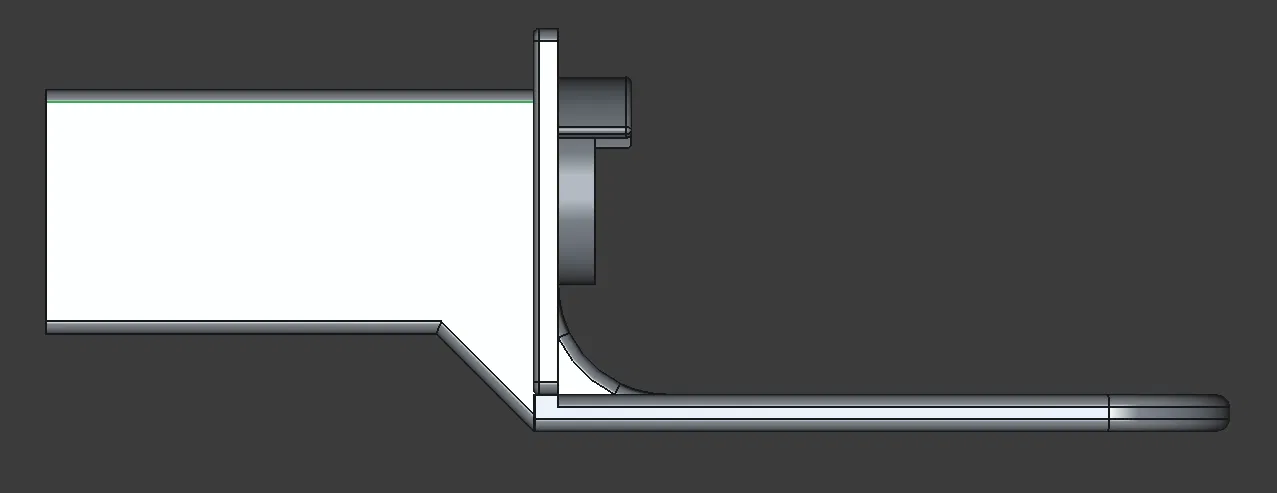

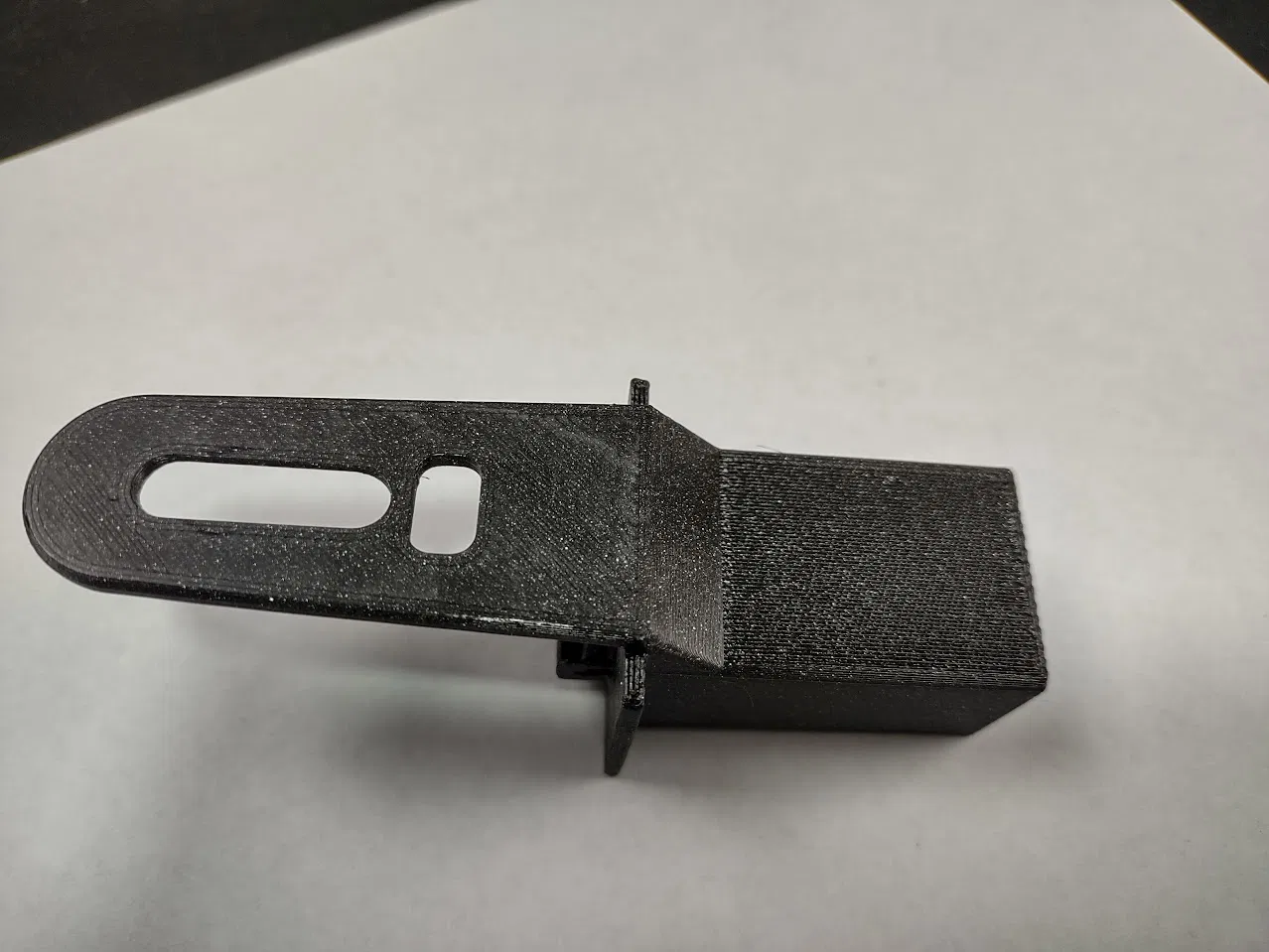

Đây là một miếng che nắng mình thiết kế cho các safety sensor tương thích Chamberlain/Craftsman/Liftmaster. Mình đã test với Chamberlain Model 820CB, nhưng khả năng là sẽ dùng được với các sensor Chamberlain/Craftsman/Liftmaster tương tự.

Vì sao cần món này?

Nếu bạn gặp tình trạng cửa garage có lúc không chịu đóng vào một số thời điểm trong năm, và sensor nhận (receiving sensor) lại bị rọi nắng trực tiếp, thì có thể sensor an toàn phía nhận bị ánh nắng làm “lóa”. Thường sẽ thấy hiện tượng cửa bắt đầu đóng, rồi dừng lại, sau đó đèn trên bộ motor/overhead light nhấp nháy nhiều lần.

Giải pháp là gắn một tấm chắn cho sensor: vẫn chừa đường nhìn thẳng (line-of-sight) từ sensor phát (transmitter), nhưng chặn ánh nắng lọt vào từ hai bên. Tấm chắn dạng bolt-on in được này dùng lại luôn phần hardware lắp đặt hiện có, giúp chặn ánh sáng bên ngoài mà vẫn cho tia beam bình thường từ transmitter đi qua.

Các bước sử dụng:

1. In mẫu

2. Tháo wingnut trên sensor hiện tại của bạn

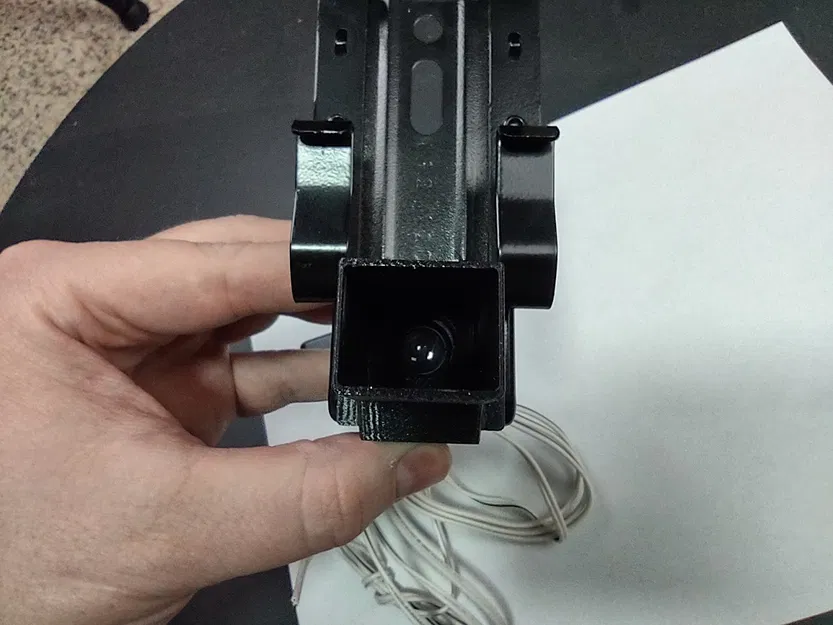

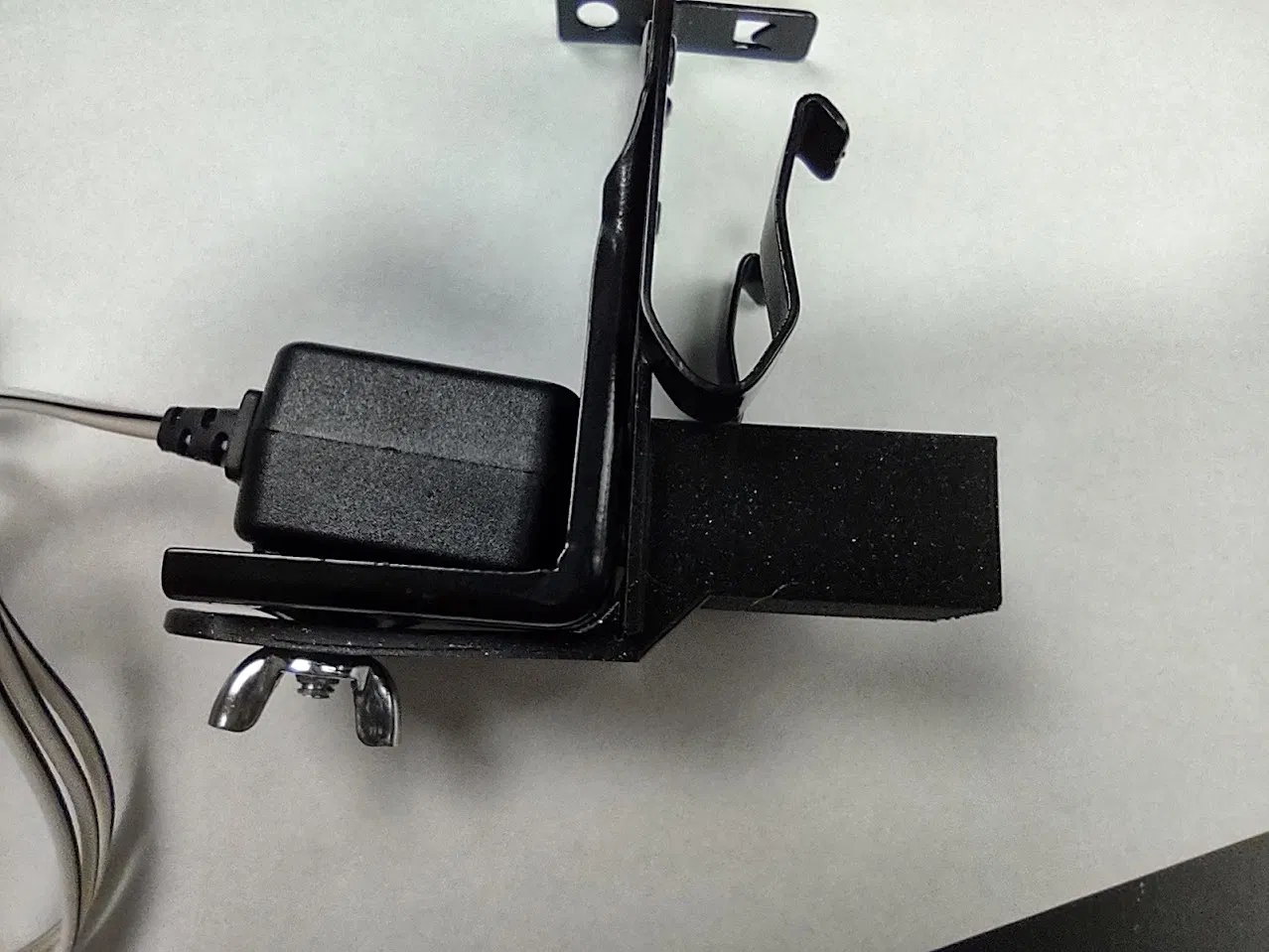

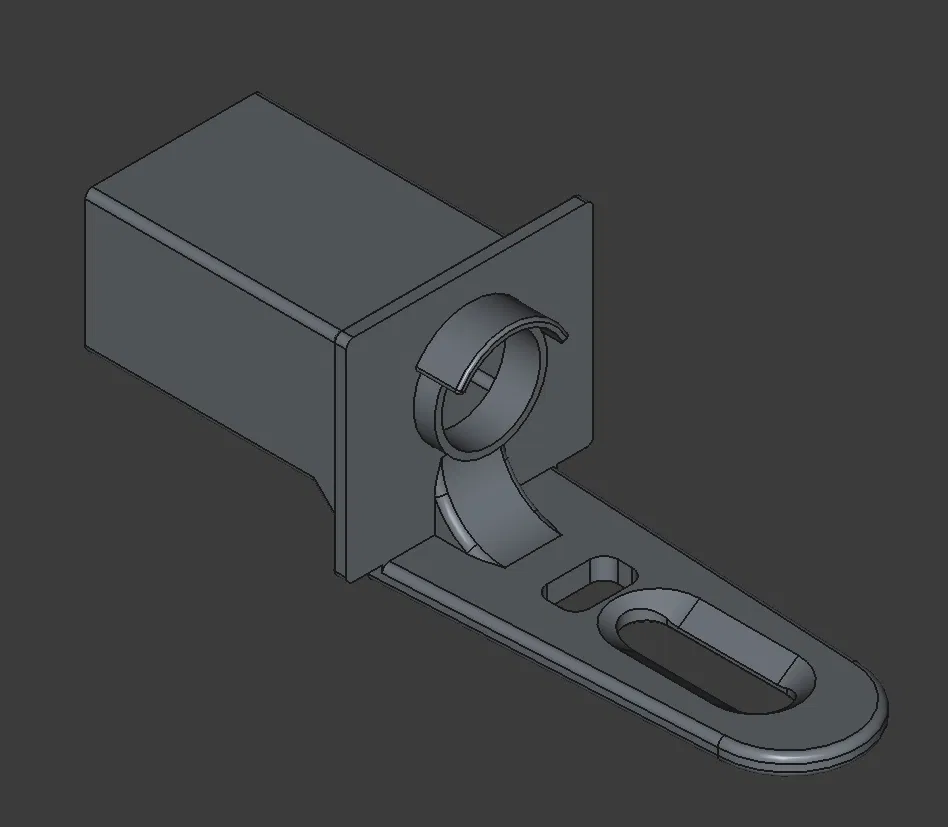

3. Tròng miếng che lên sensor, đảm bảo phần gờ nửa vòng tròn (semi-circular lip) móc vào phía còn lại của “mắt” sensor (xem hình bên dưới).

4. Xoay/pivot về đúng vị trí, rồi vặn lại wingnut, nhưng đừng siết chặt hẳn.

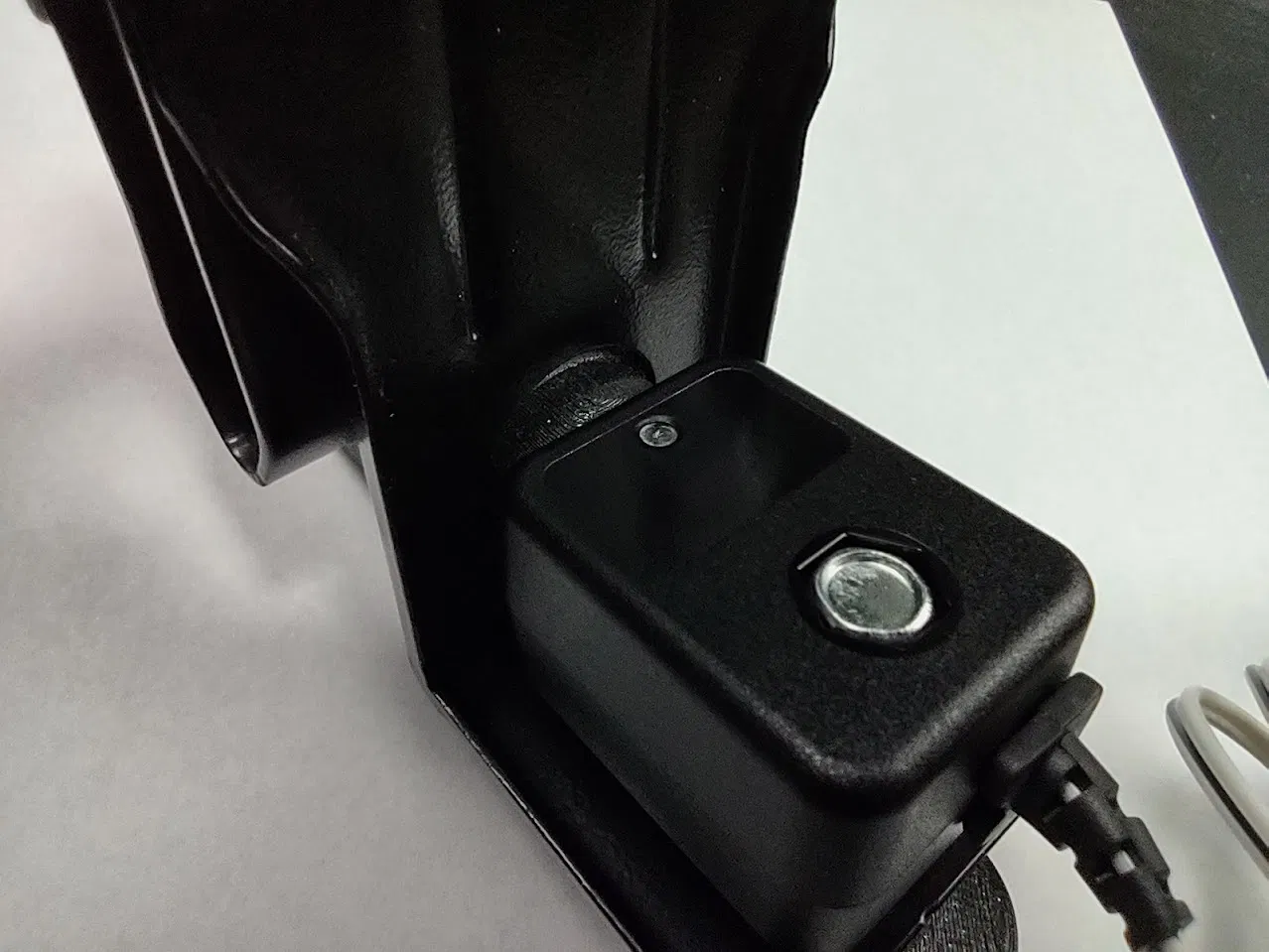

5. Nhìn qua cửa sổ quan sát (viewing window) và chỉnh đến khi đèn nhận (receive light) sáng ổn định để xác nhận đã canh thẳng hàng, rồi siết wingnut lại (đừng siết quá tay).

Thiết lập in (Print Settings):

Mình dùng các thiết lập sau để in. Tùy máy/tùy vật liệu mà kết quả có thể khác (YMMV)

• Prusa MK4 với Galaxy Black PETG Prusament

• 0.15mm Structural settings (trừ các chỗ như bên dưới)

• 15% honeycomb infill, supports everywhere, không brim

• Filament dùng: 16.53 g

• Chi phí in với giá @$23/kg: $0.38 USD

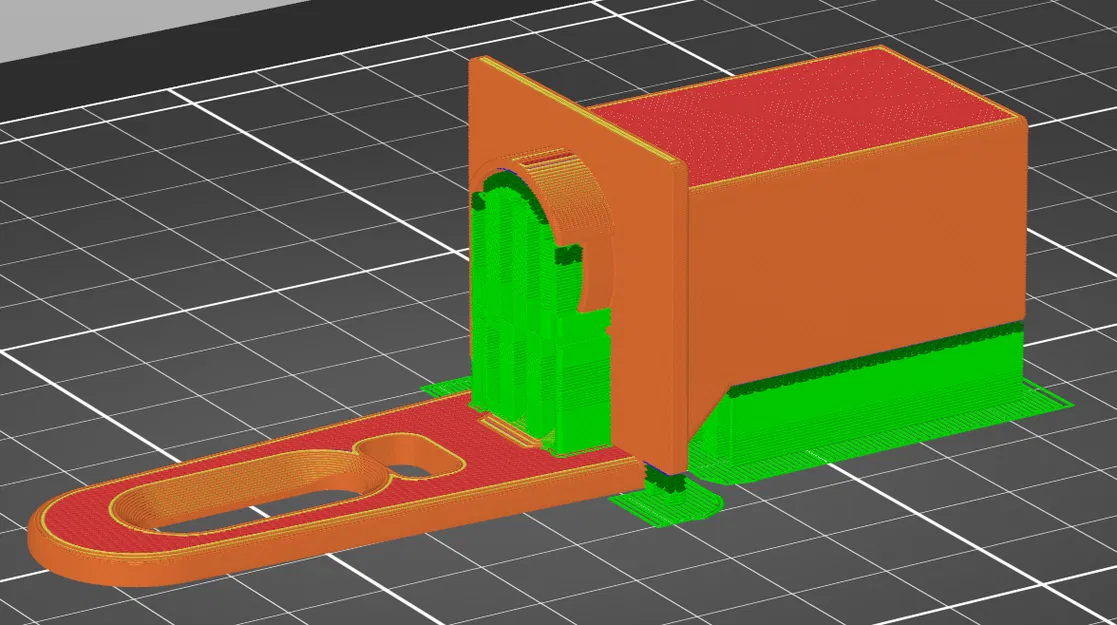

Hướng đặt tối ưu trên bàn in (print bed) như hình dưới:
