Vỏ node LoRA Meshtastic solar RAK19003 (enclosure chống nước)
Mẫu vỏ chống nước cho RAK19003 LoRA Meshtastic, gắn pin solar 145x145mm và connector n-type (kín bằng o'ring). Có rãnh dây rút phía sau, chỗ cho cavity filter 868MHz hoặc pack pin lớn.
Mô tả
Đây là mẫu để làm một cái case chống nước cho node LoRA dùng bo RAK.
Nó được thiết kế để gắn một đầu nối n-type dạng chassi mount ở phía trên, được làm kín bằng o'ring, và một tấm pin solar 145x145mm ở mặt trước.

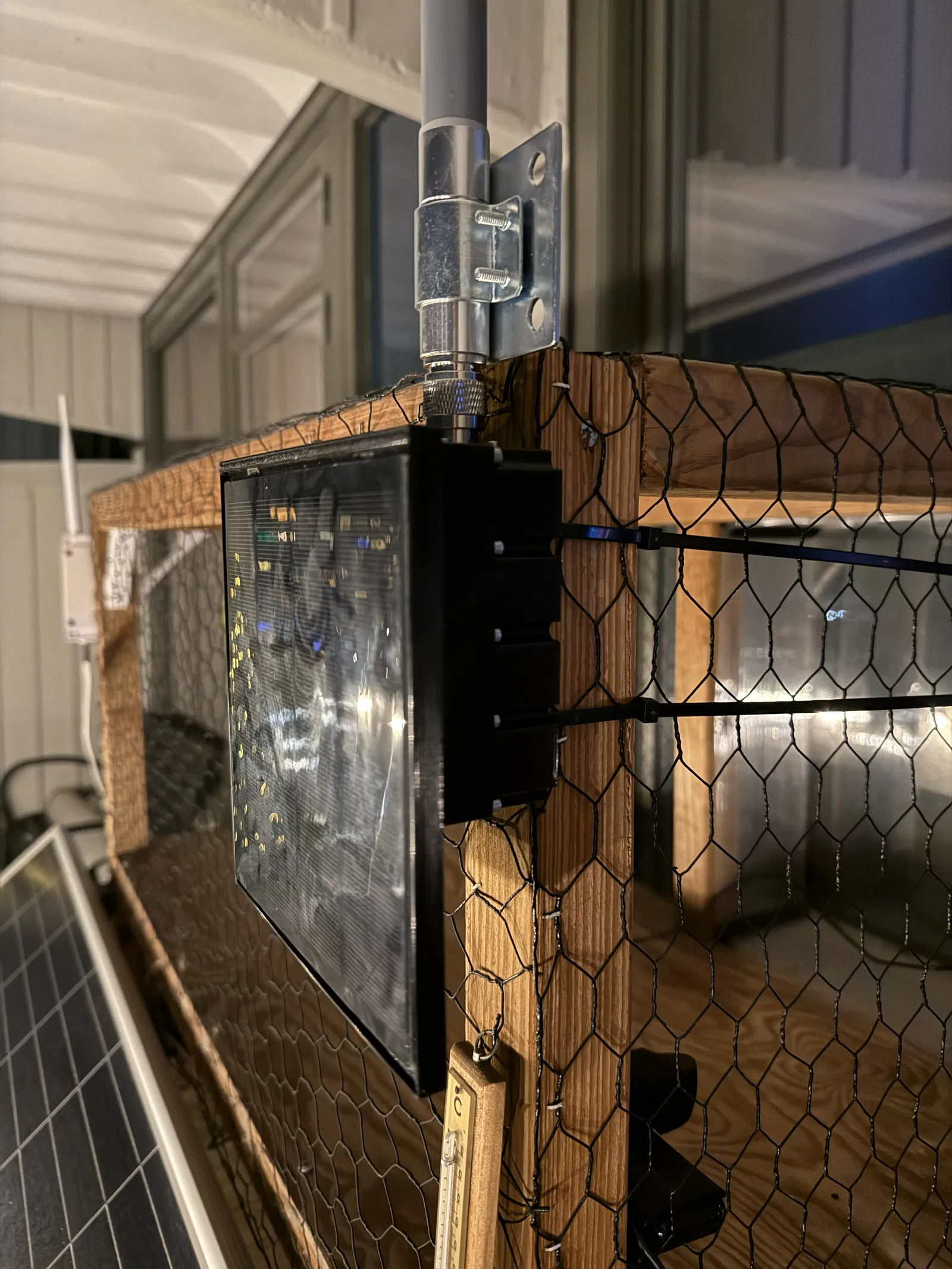

Phía sau có sẵn các rãnh (channels) để luồn dây rút, và có không gian để lắp cavity filter hoặc một pack pin dung lượng lớn.

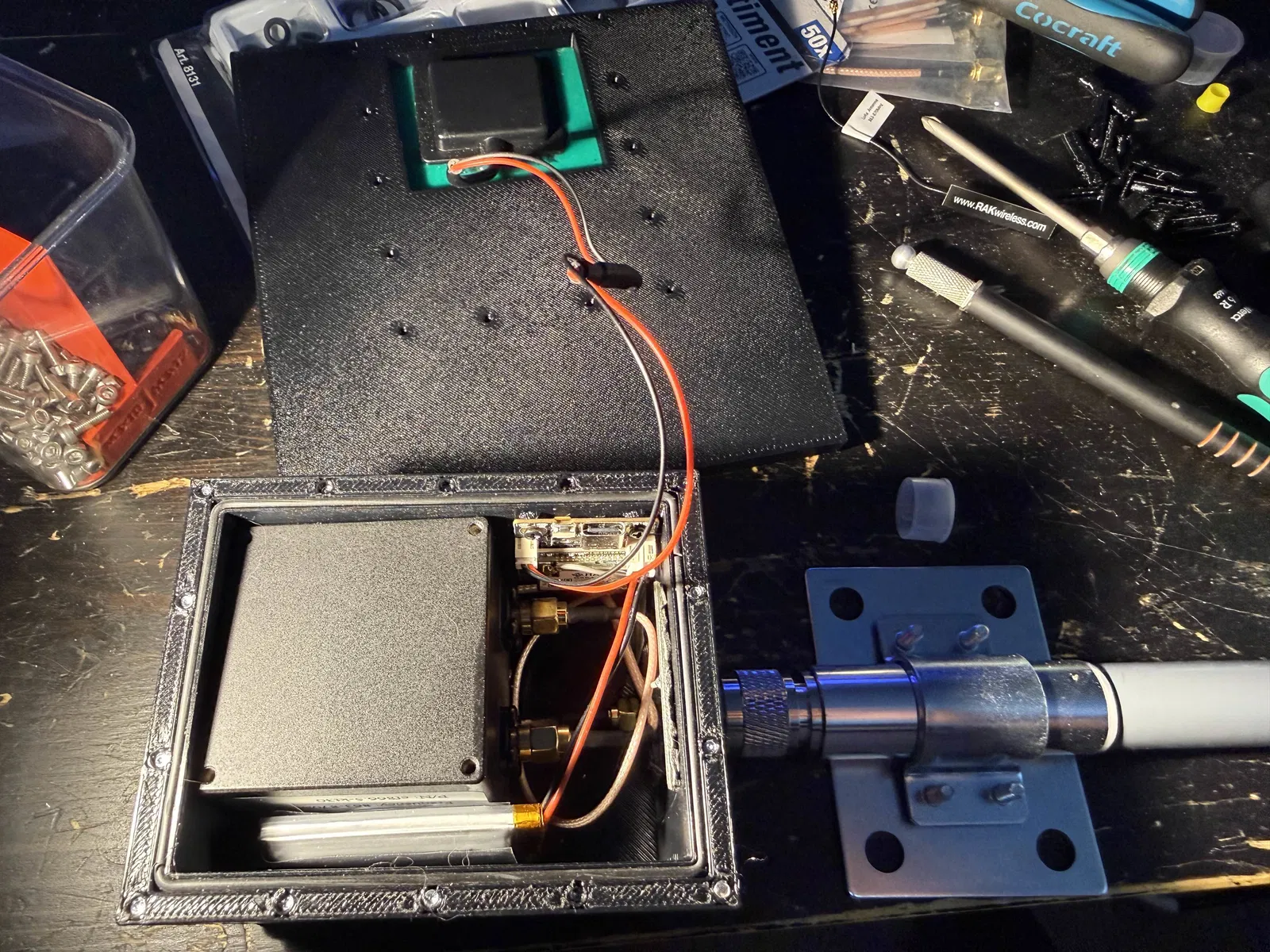

Parts needed: RAK19003 board với module LoRA LiPO Batterypack (mình dùng loại 2000mAh) Tấm pin solar 145x145mm 5V Đầu nối n-type to SMA dạng chassi connector Cáp ipex to SMA Cáp SMA to SMA Cavity filter cho 868Mhz
Screws and sealant: Dây O'ring 2mm ~50cm O'ring 14x17x2,5mm Silicon để trám kín mép tấm pin solar với phần mount. 4x M3x10 14x M3x40
