CORE ONE Active Chamber Heat – Nâng cấp sưởi chamber chủ động cho C1+

Dạo gần đây mình dùng khá nhiều loại filament khác nhau, mấy loại này sẽ in ổn hơn nếu nhiệt độ chamber giữ được khoảng 50–60°C. Với hệ sưởi chamber thụ động của nền tảng CORE ONE (C1) thì bên mình gần như không bao giờ lên quá 45°C, kể cả khi set nhiệt bàn in (build plate) tới 110°C. Vậy nên mình quyết định gắn thêm một cái Creality Chamber Heater cho C1+. Theo ý mình thì trong chamber hiện tại không có vị trí nào thật sự hợp để bắt cái heater, vì mình không muốn đặt sát hay bắt trực tiếp lên mấy tấm kính plexiglass bên hông. Cái panel bên trái dạng lõm (concave) nhìn khá lý tưởng để gắn hệ này, nên mình tập trung làm ở khu vực đó.

Ngoài các chi tiết đã in, đây là những món khác bạn sẽ cần để hoàn thiện mod này:

• Creality Chamber Heater

• (6) vít M3 x 12 mm Flat Head

• (6) M3 Heatserts

• (4) nam châm 20x5x2 mm

• (11) đinh rive nhựa - tùy chọn (mình thấy cố tái sử dụng đinh rive nhựa đã tháo ra khá phiền)

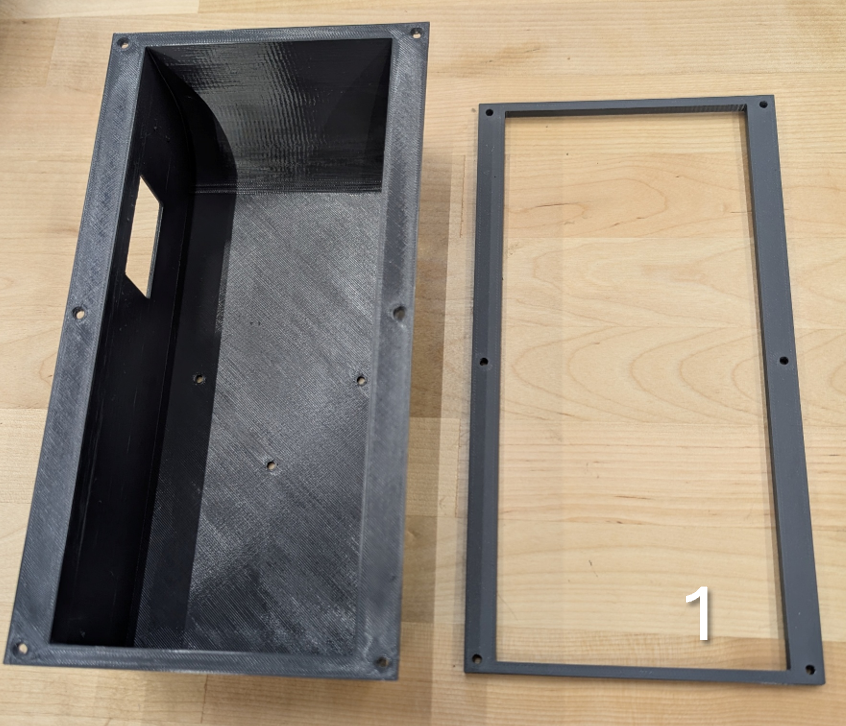

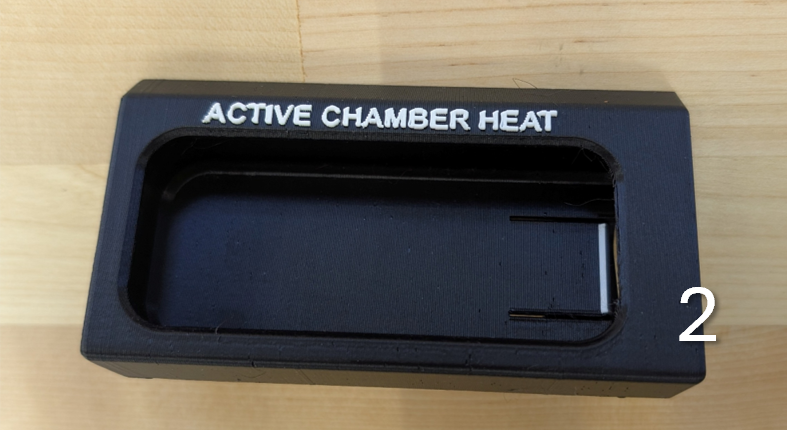

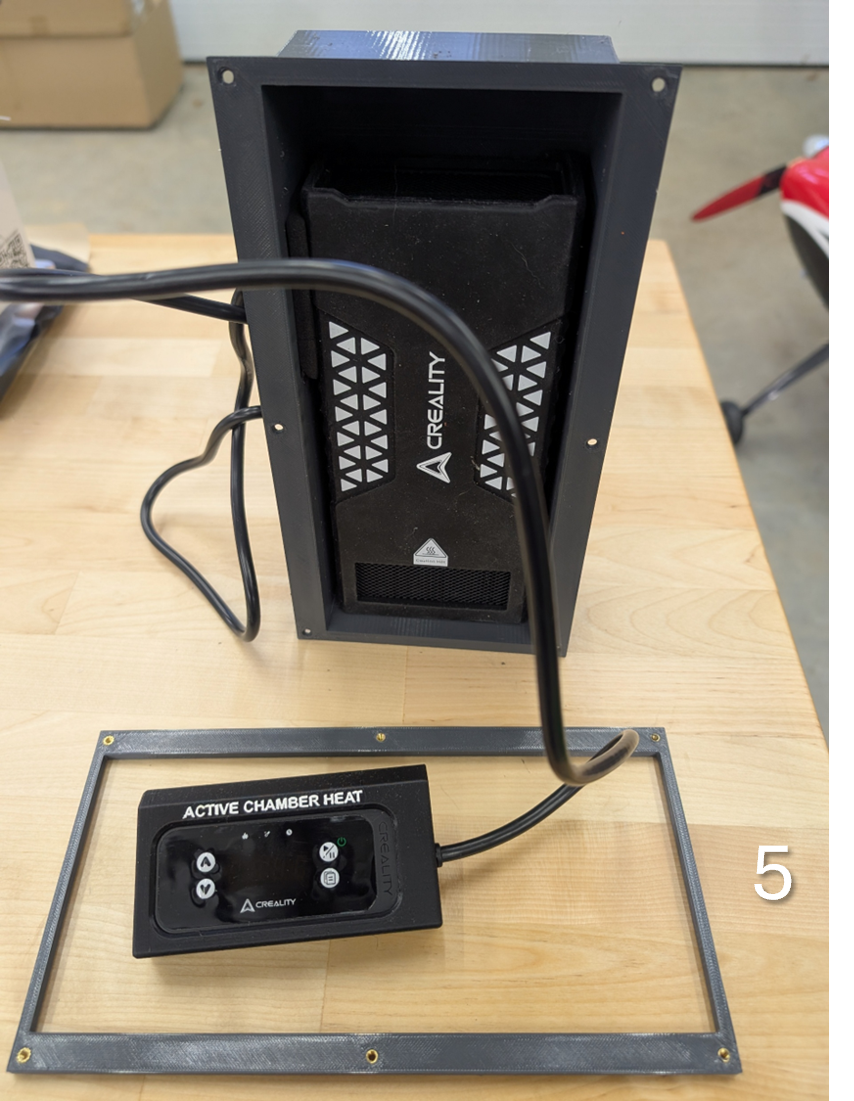

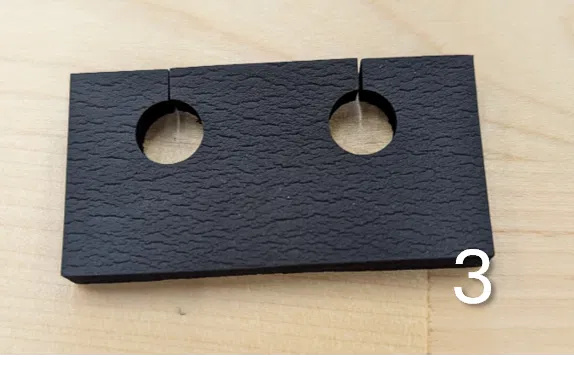

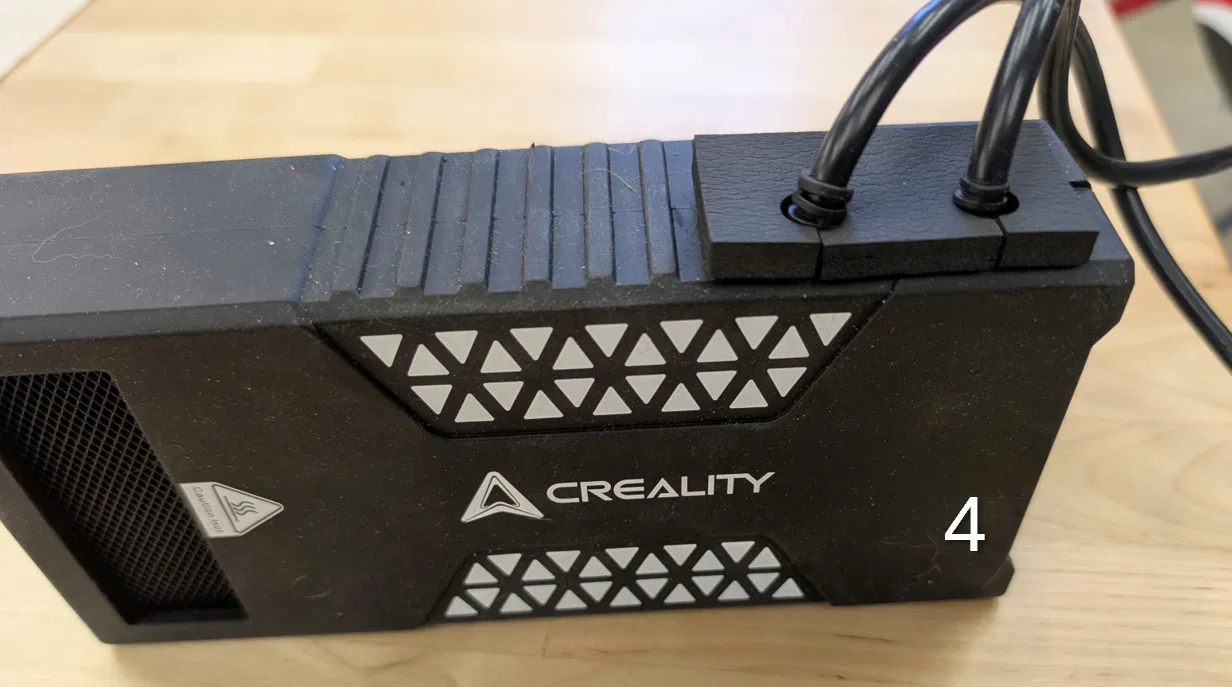

Sau khi in xong phần vỏ Chamber Heat Body (enclosure) và miếng retainer, hãy ép (install) M3 heatserts vào retainer (xem hình 1). Mình in thêm một cái retainer nữa bằng PLA để làm mẫu (template) lúc cắt panel bên trái cho vừa với Chamber Heat Body. In tiếp phần giá đỡ Chamber Heat Controller rồi dán (4) nam châm 20x5x2 mm vào (hình 2). Mình còn cắt thêm một miếng gasket từ tấm neoprene foam rubber sheet dày 6 mm (hình 3) để bịt kín lỗ đi dây ở cạnh panel (hình 4). Cái này chắc hơi “dư bài”, nhưng mình vẫn làm. Hình 5 là lúc thử lắp (trial fit) heater và controller vào các chi tiết đã in.

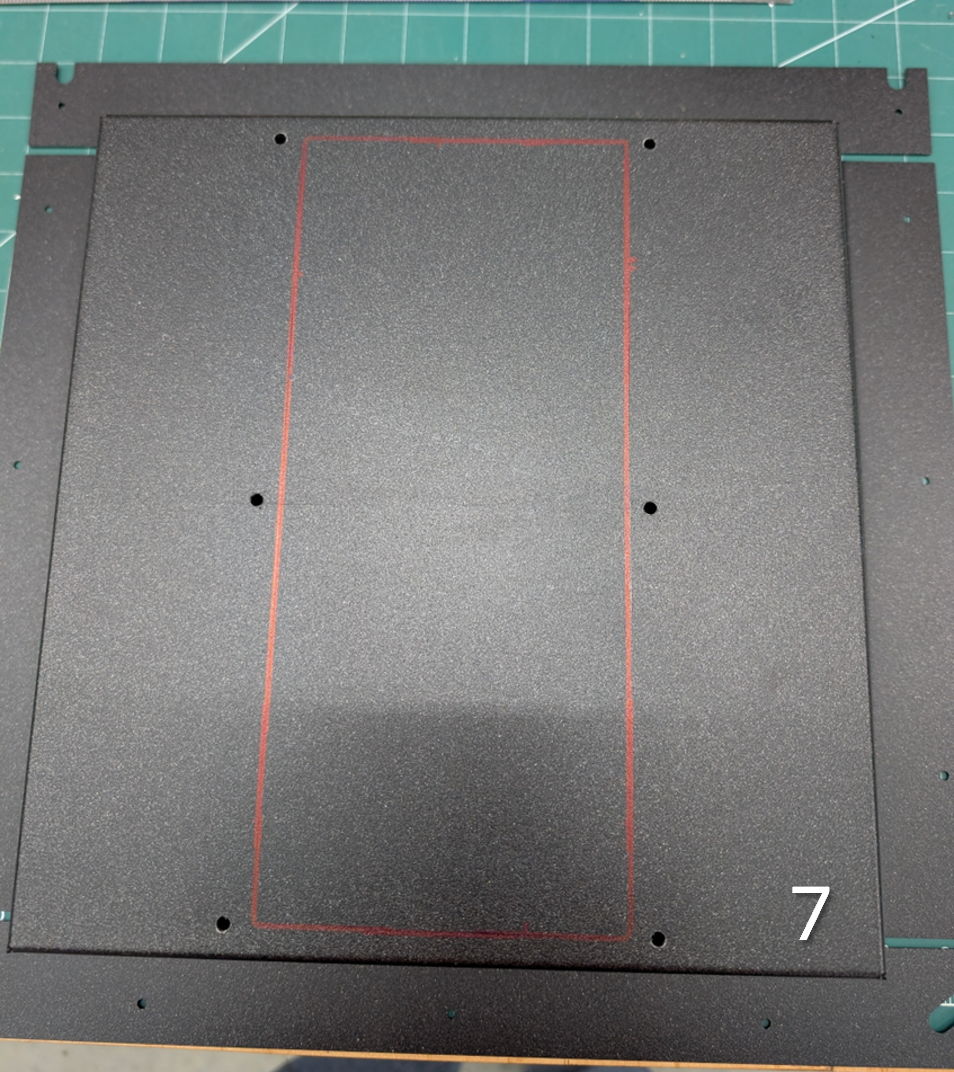

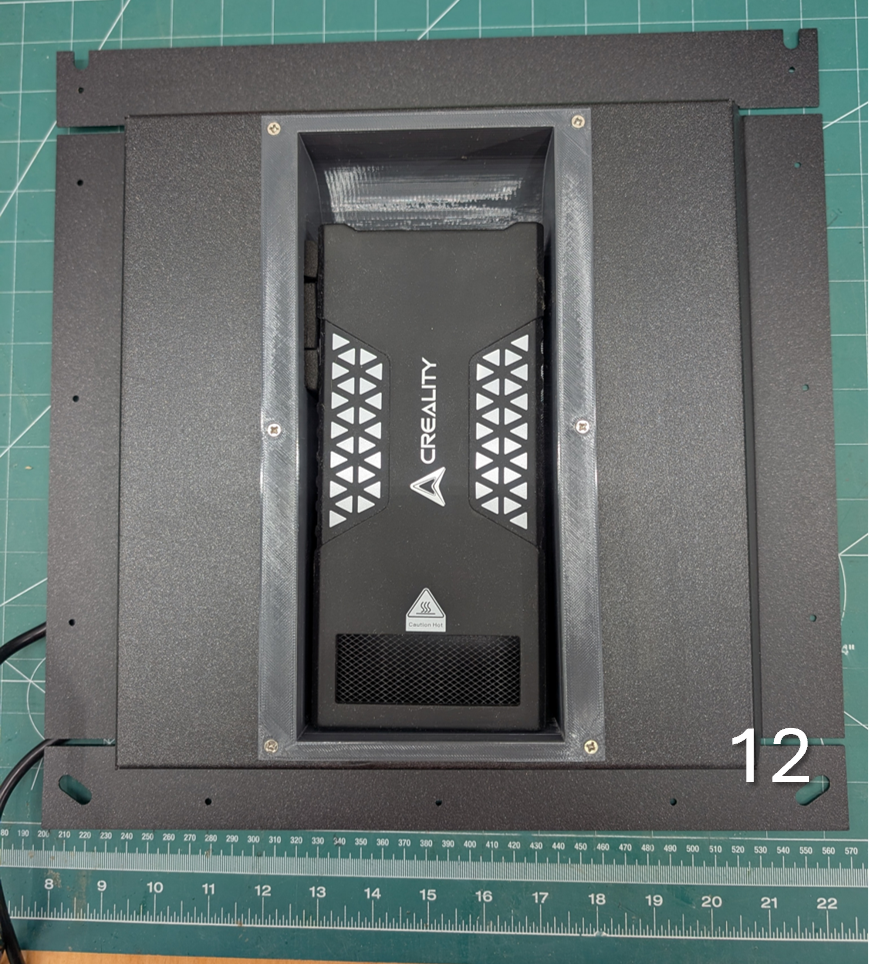

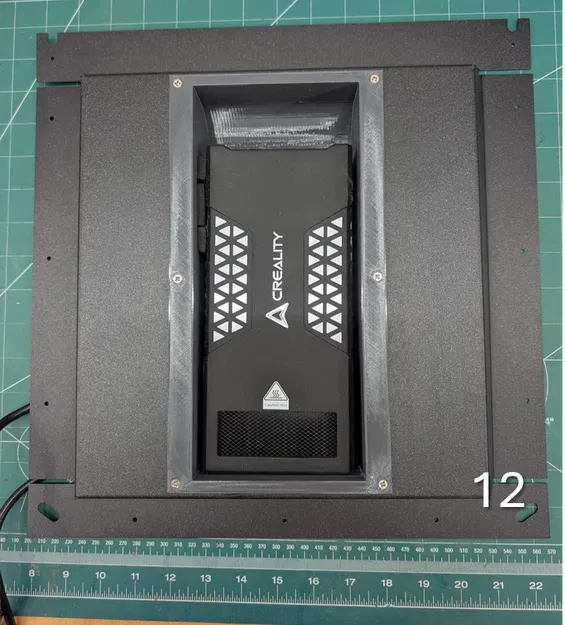

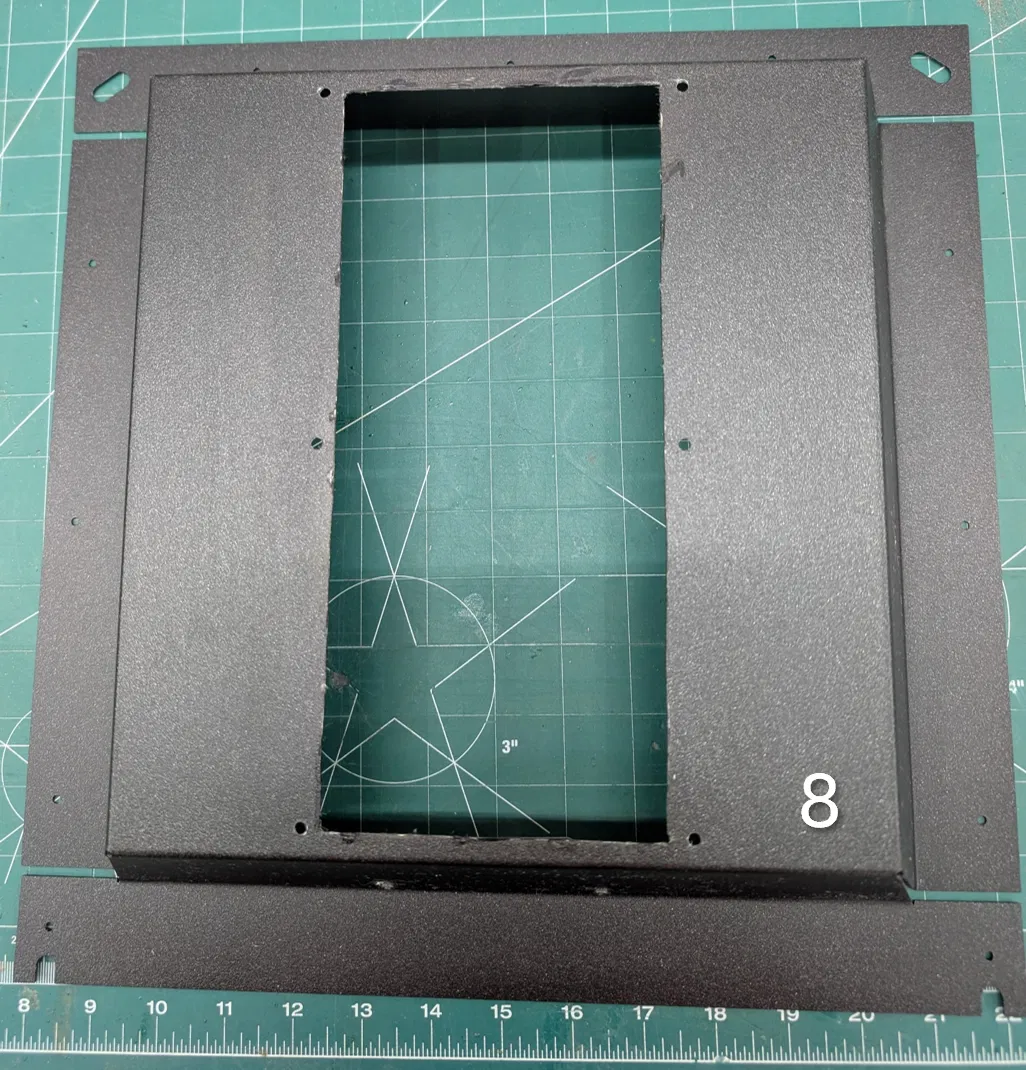

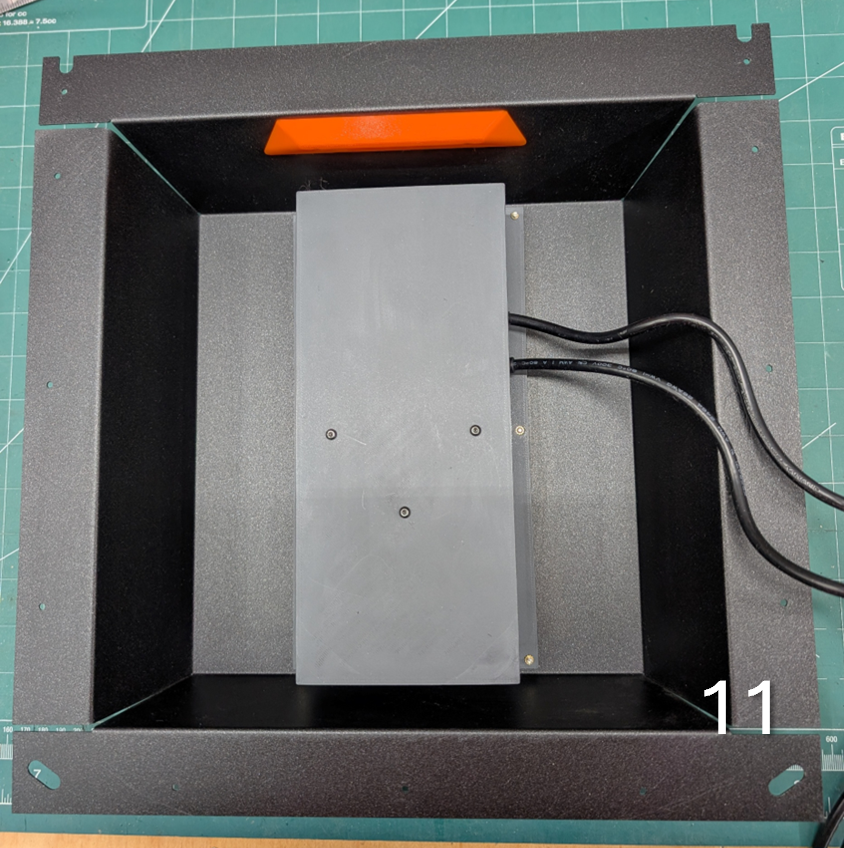

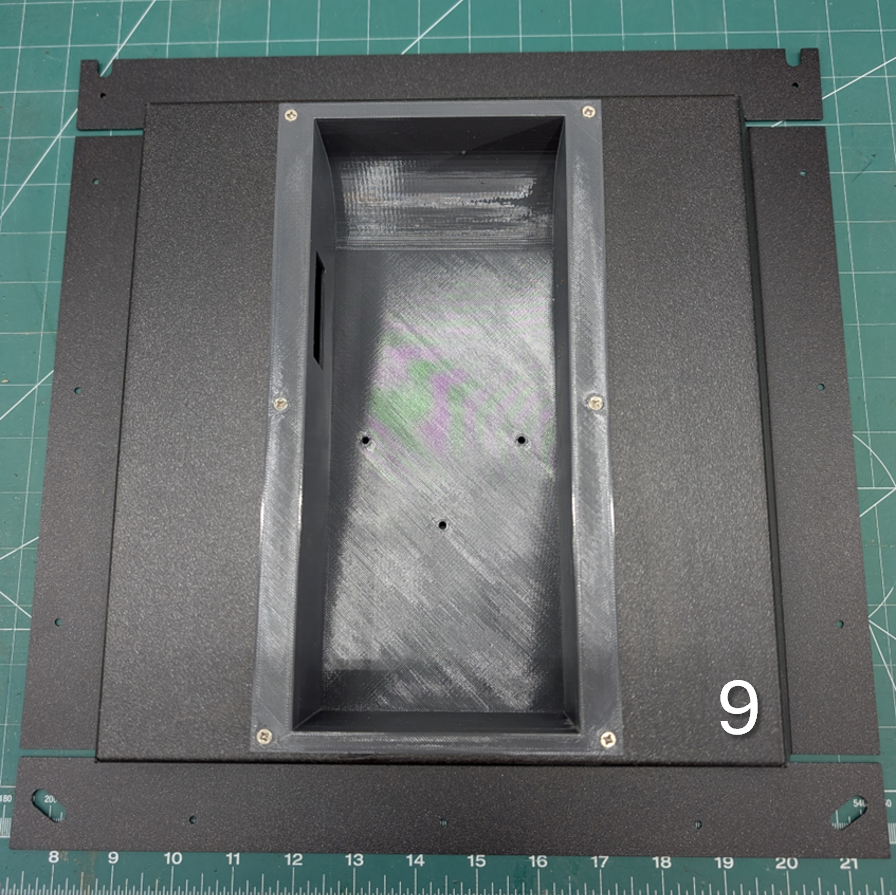

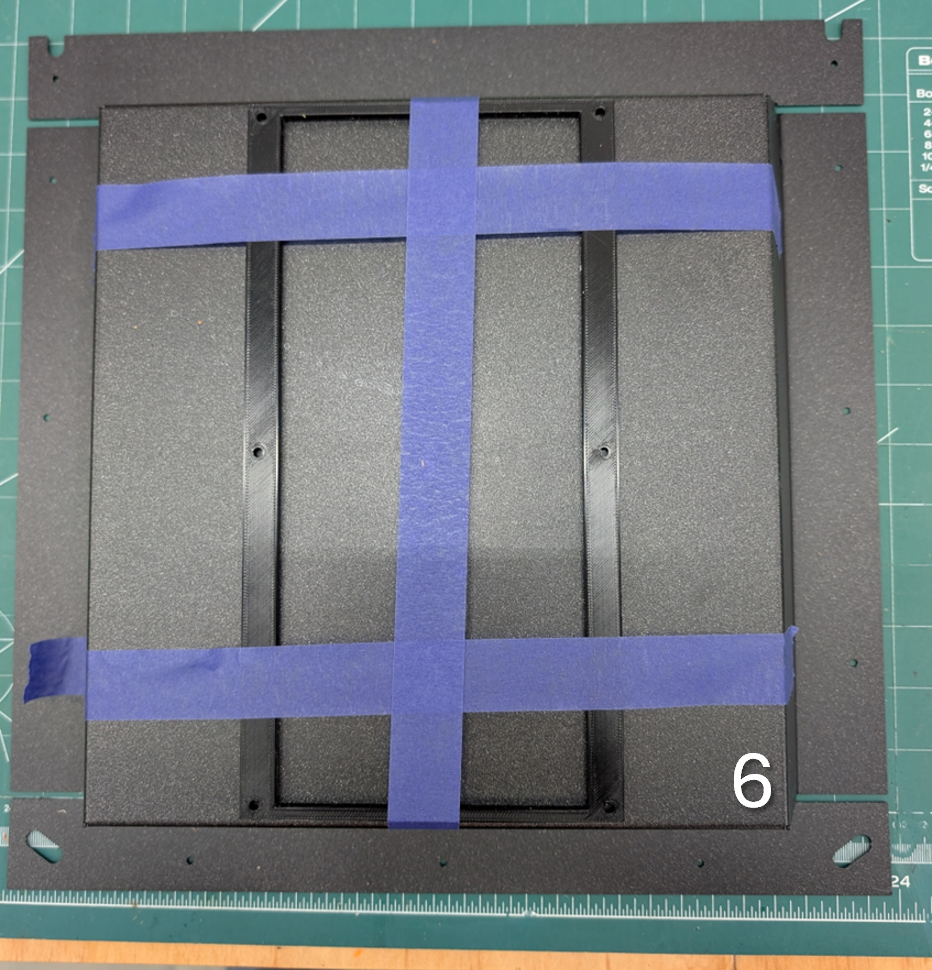

Giờ tới phần “vui” nhất: tháo và cắt panel bên trái. Prusa có bán panel dự phòng giá $25 nếu bạn muốn có sẵn một cái phòng khi có gì trục trặc. Mình dùng retainer PLA làm template, canh giữa trên panel bên trái (mặt trong) rồi đánh dấu vị trí cần khoét bằng bút. Dùng template làm chuẩn, mình cũng khoan (6) lỗ 3.6 mm để bắt vít xuyên qua panel (xem hình 6 & 7). Mình dùng Dremel dạng router kèm đĩa cắt mài (abrasive cutting disk) để khoét ô trên panel (hình 8). Sau đó mình ráp vỏ Chamber Heat Body vào panel bằng vít flat head và retainer như hình 9. Hình 11 & 12 cho thấy panel đã ráp xong, sẵn sàng gắn lại lên C1.

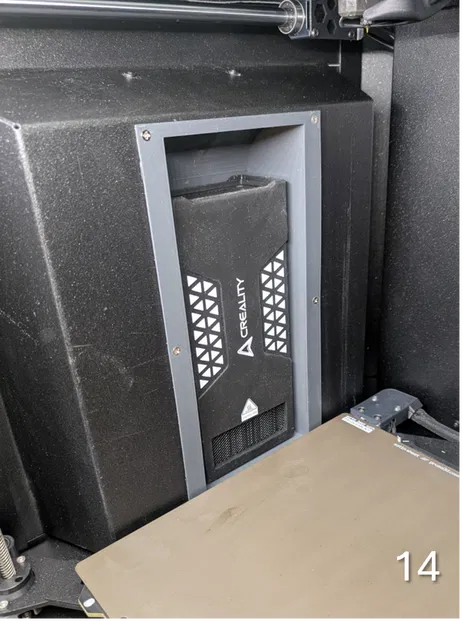

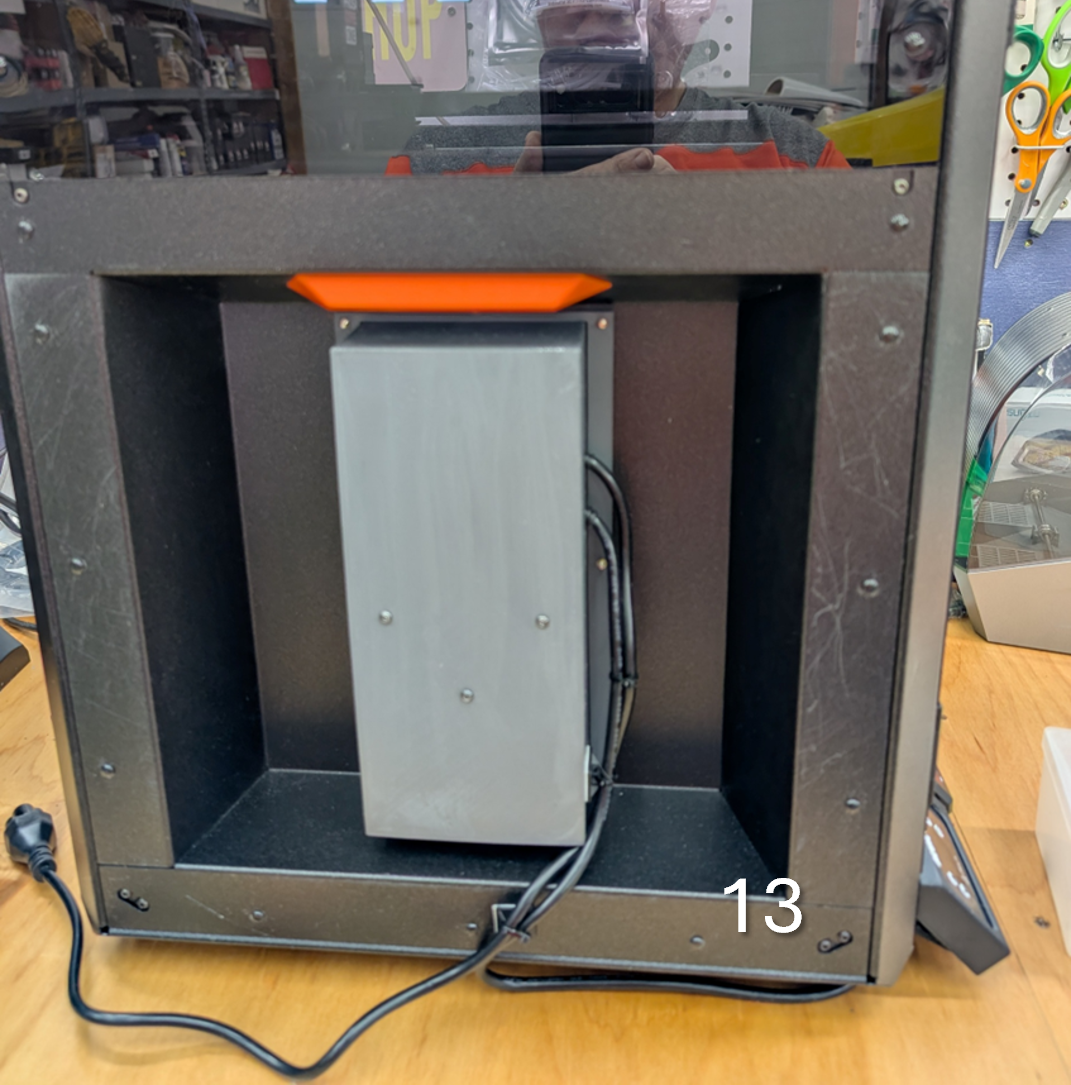

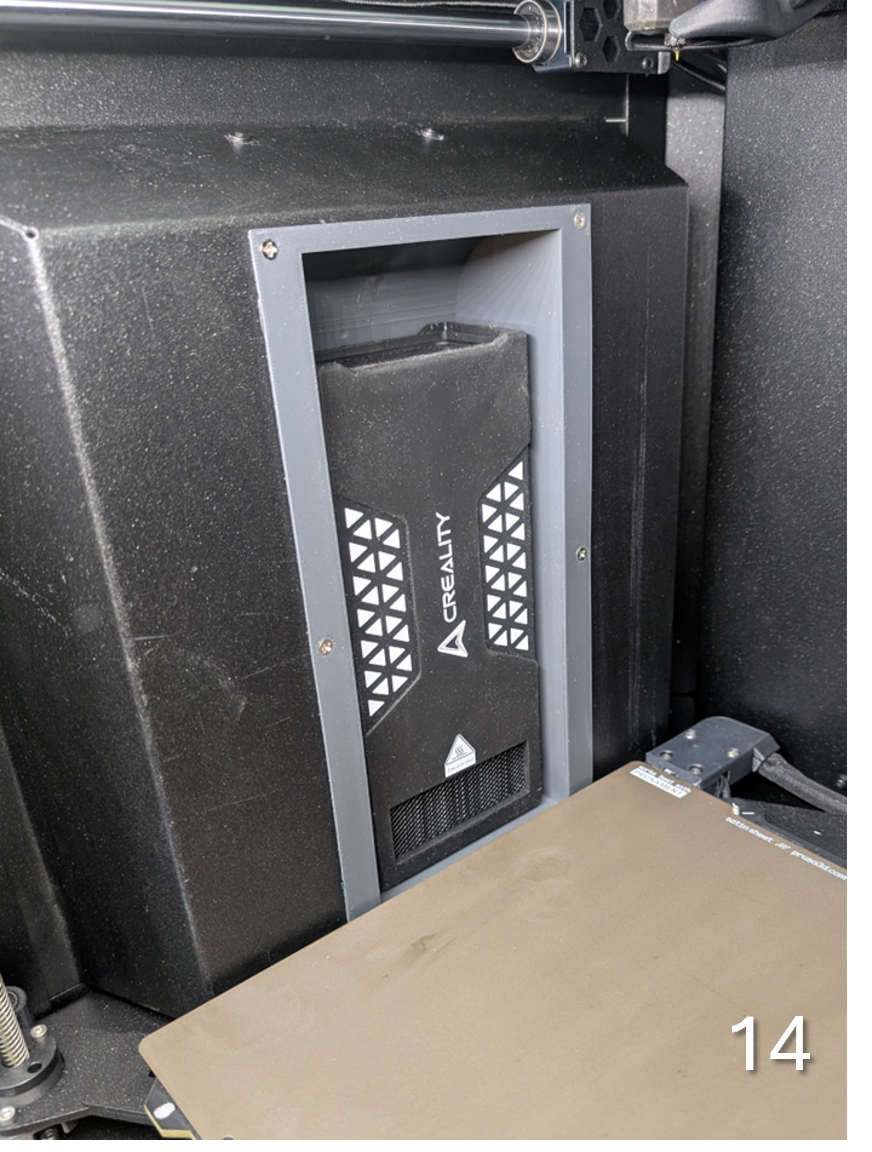

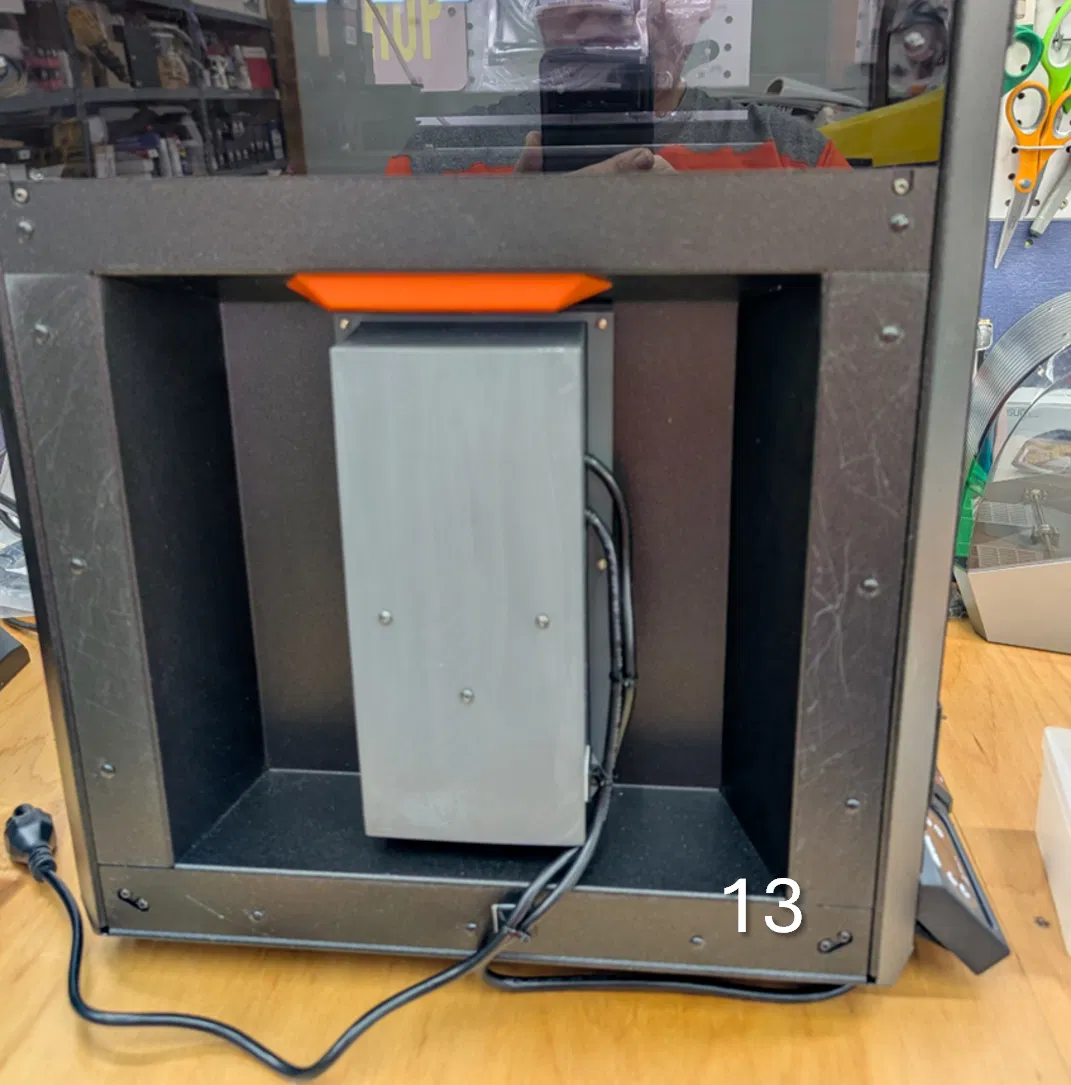

Hình 13 & 14 cho thấy panel mới với vỏ Chamber Heater đã được lắp lên C1+. Như bạn thấy ở hình 14, khoảng hở giữa heat bed của C1 và vỏ Chamber Heat không nhiều nhưng vẫn đủ dùng, và bên ngoài thì cụm sưởi chamber chủ động này vẫn nằm gọn trong footprint tiêu chuẩn của C1.

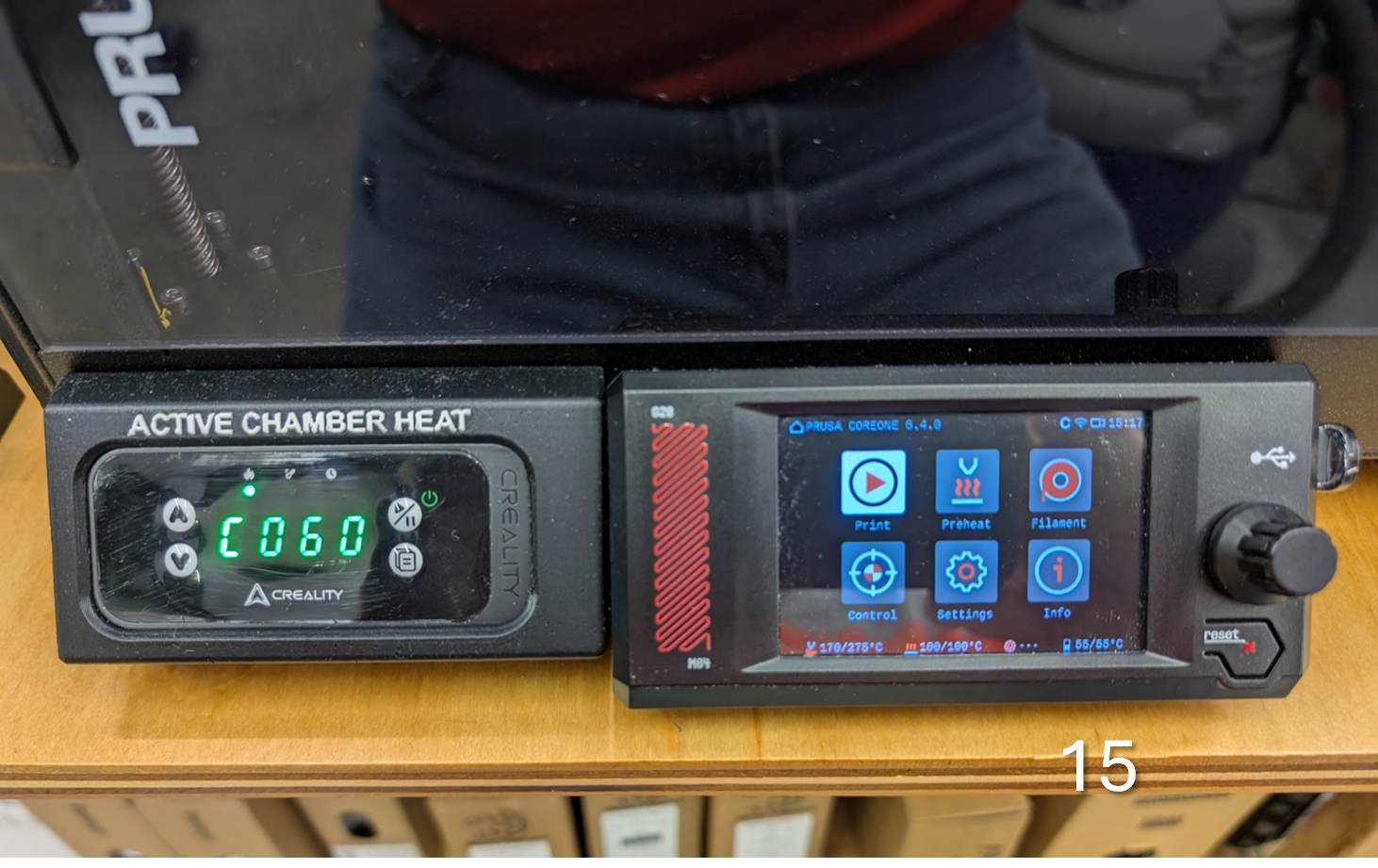

Hình 15 là controller được hít nam châm lên khung máy in. Nếu để ý nhiệt độ trên controller Creality và màn hình C1, bạn sẽ thấy Creality đang set 60°C trong khi nhiệt độ chamber trên C1 hiển thị 55°C. Có vẻ hai bên lệch nhau ổn định khoảng 5°C. Khả năng cao là do khác nhau về hiệu chuẩn (calibration) và vị trí đặt trong chamber. Máy C1+ của mình có lắp Advanced Filtration nên C1 sẽ giữ đúng nhiệt độ mong muốn (set trong Prusa Slicer), vì vậy bạn chỉ cần chỉnh nhiệt trên Creality cho phù hợp.

Tính tới giờ thì combo này chạy rất ổn với mình, và mở ra khả năng làm việc “đàng hoàng” với vật liệu nhiệt cao — trước đây còn hơi hên xui. Tới lúc có hot end nhiệt cao bản mới nữa thì gần như muốn làm gì cũng được!
