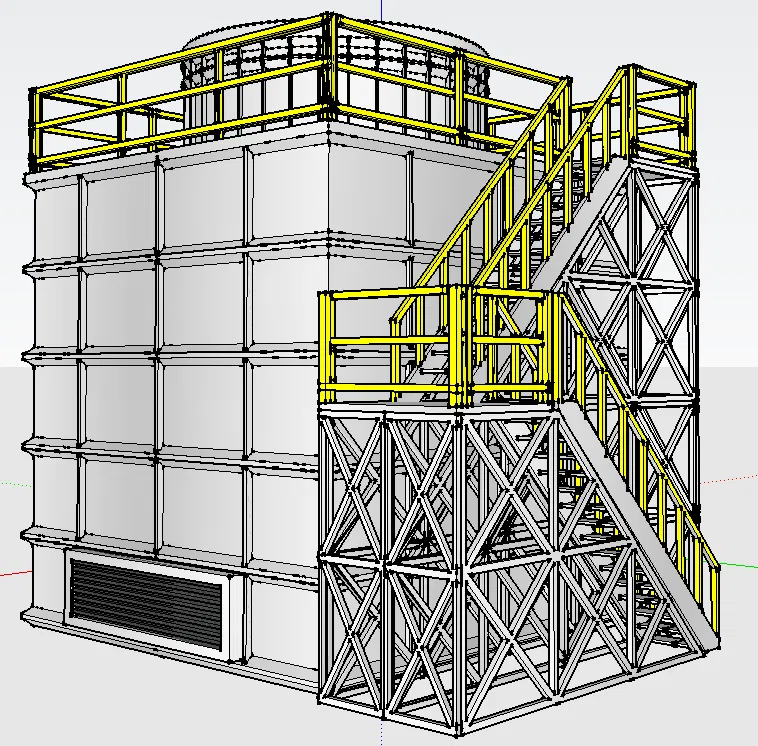

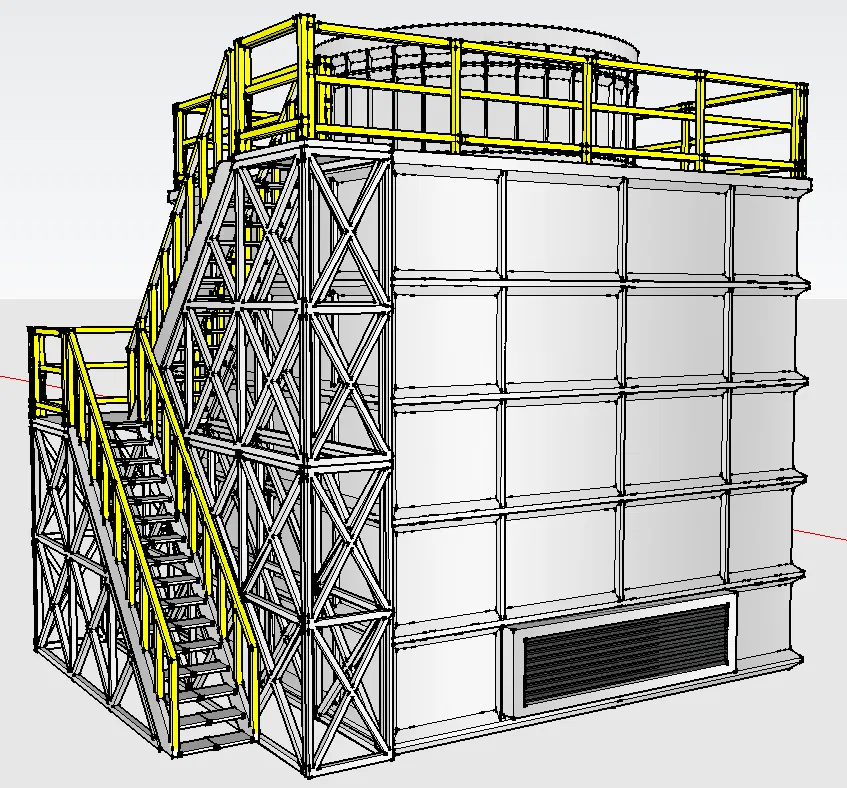

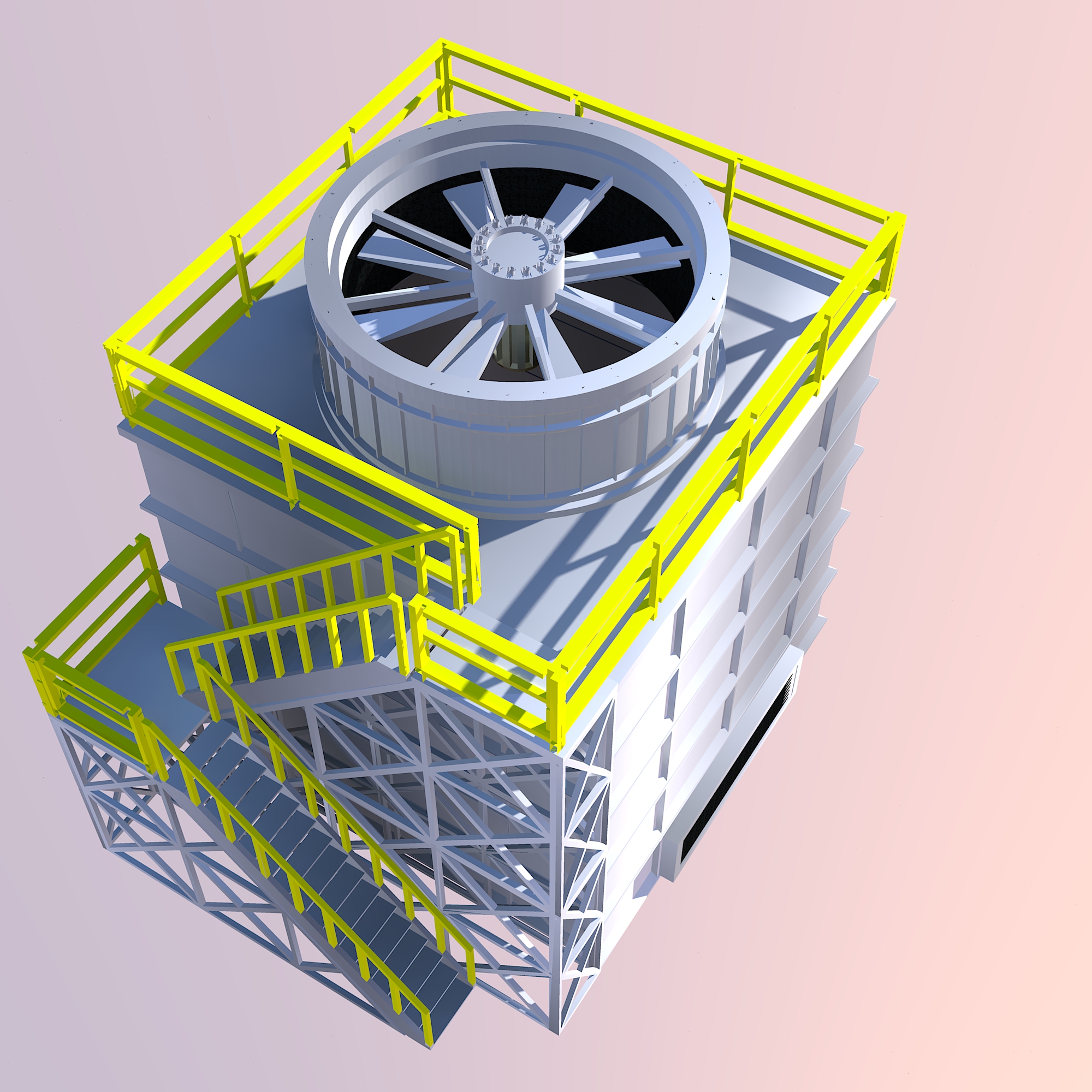

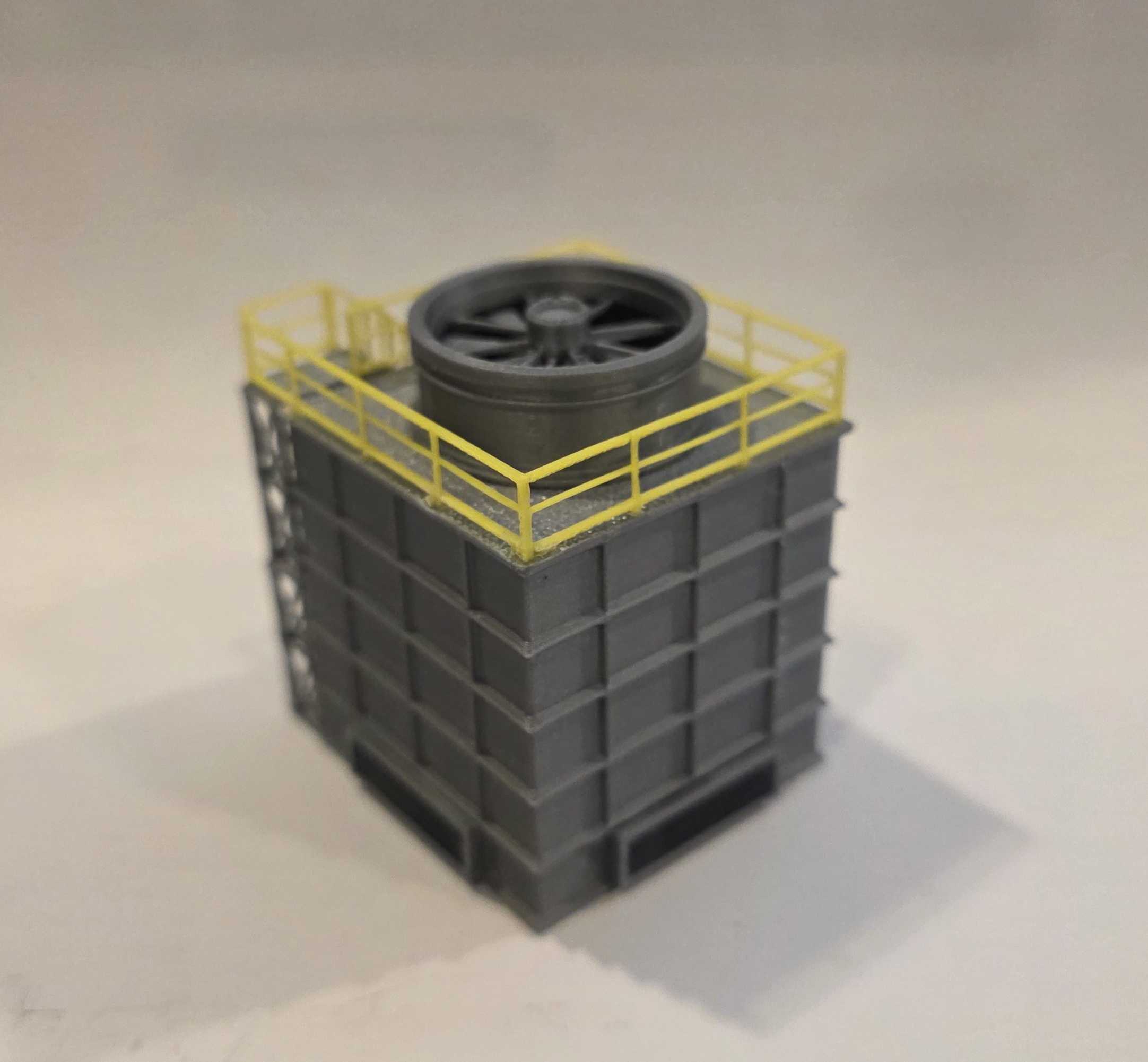

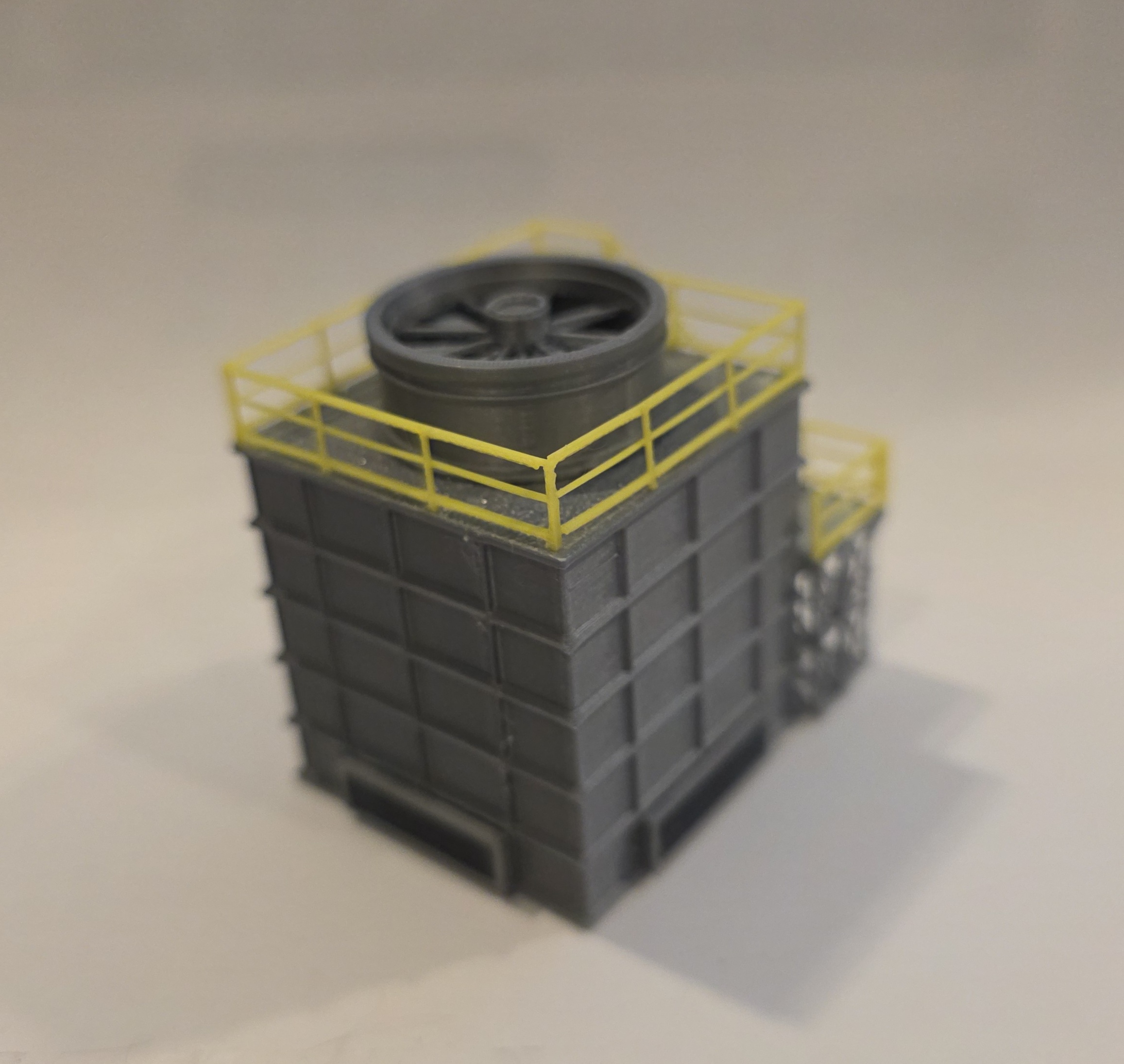

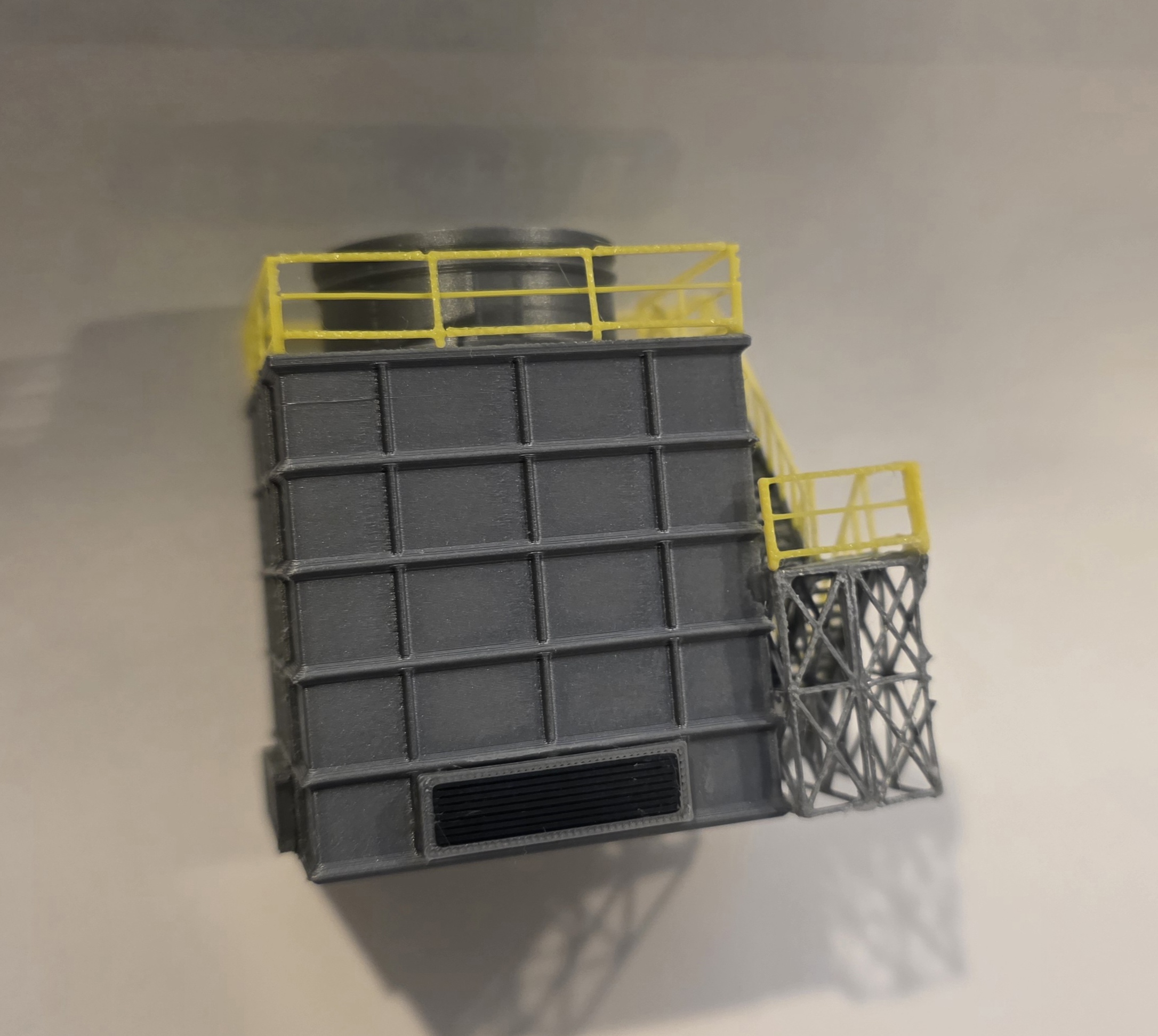

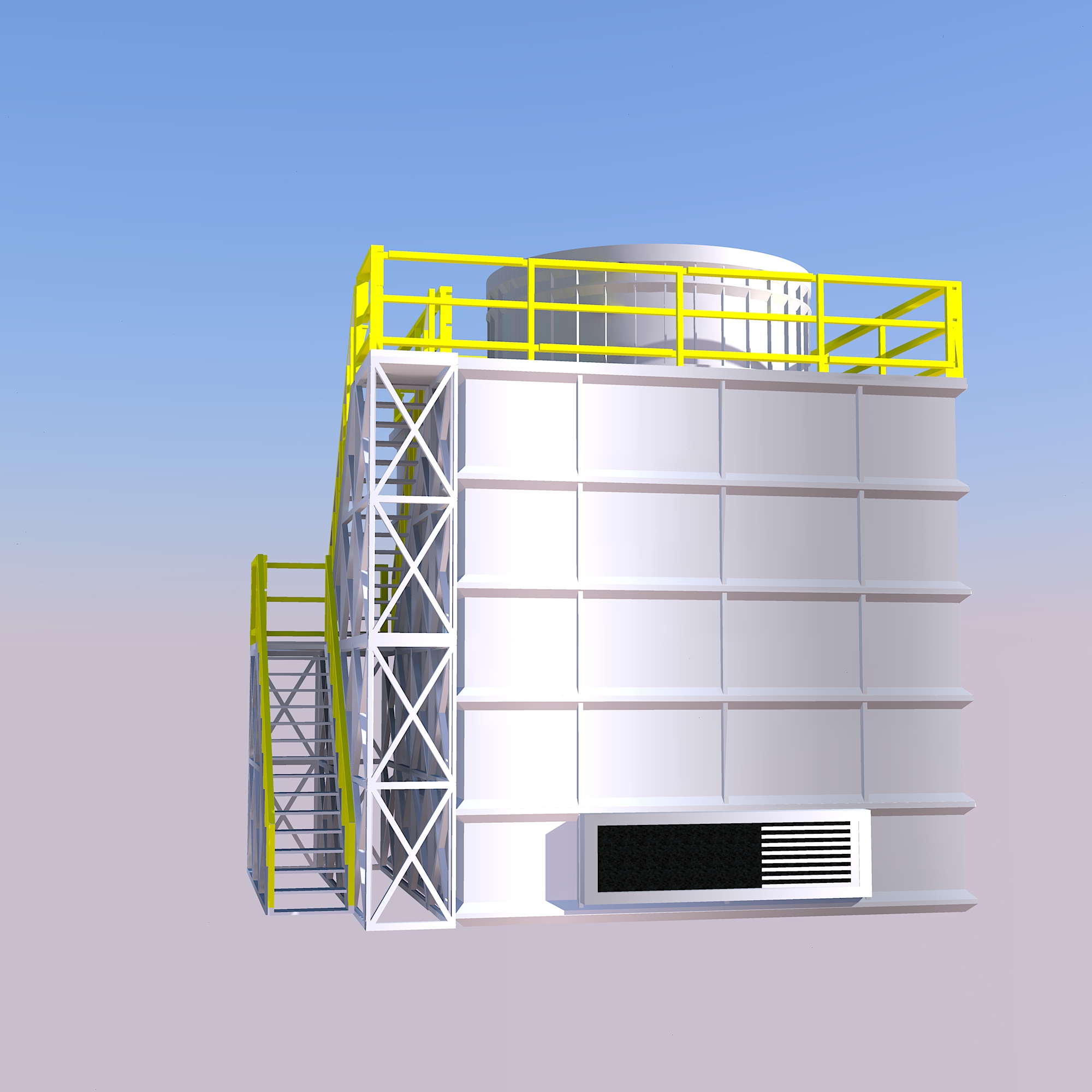

Tháp giải nhiệt Cooling Tower tỉ lệ 1:160 (N Scale)

Đây là một bản remix từ mẫu “COOLING TOWER 1:87 HO SCALE” của garylavart trên Thingiverse, có thêm một số phần bổ sung và chỉnh sửa. Mình đã scale xuống N Scale 1:160. Nếu muốn quay lại HO thì scale lên 183.908%.

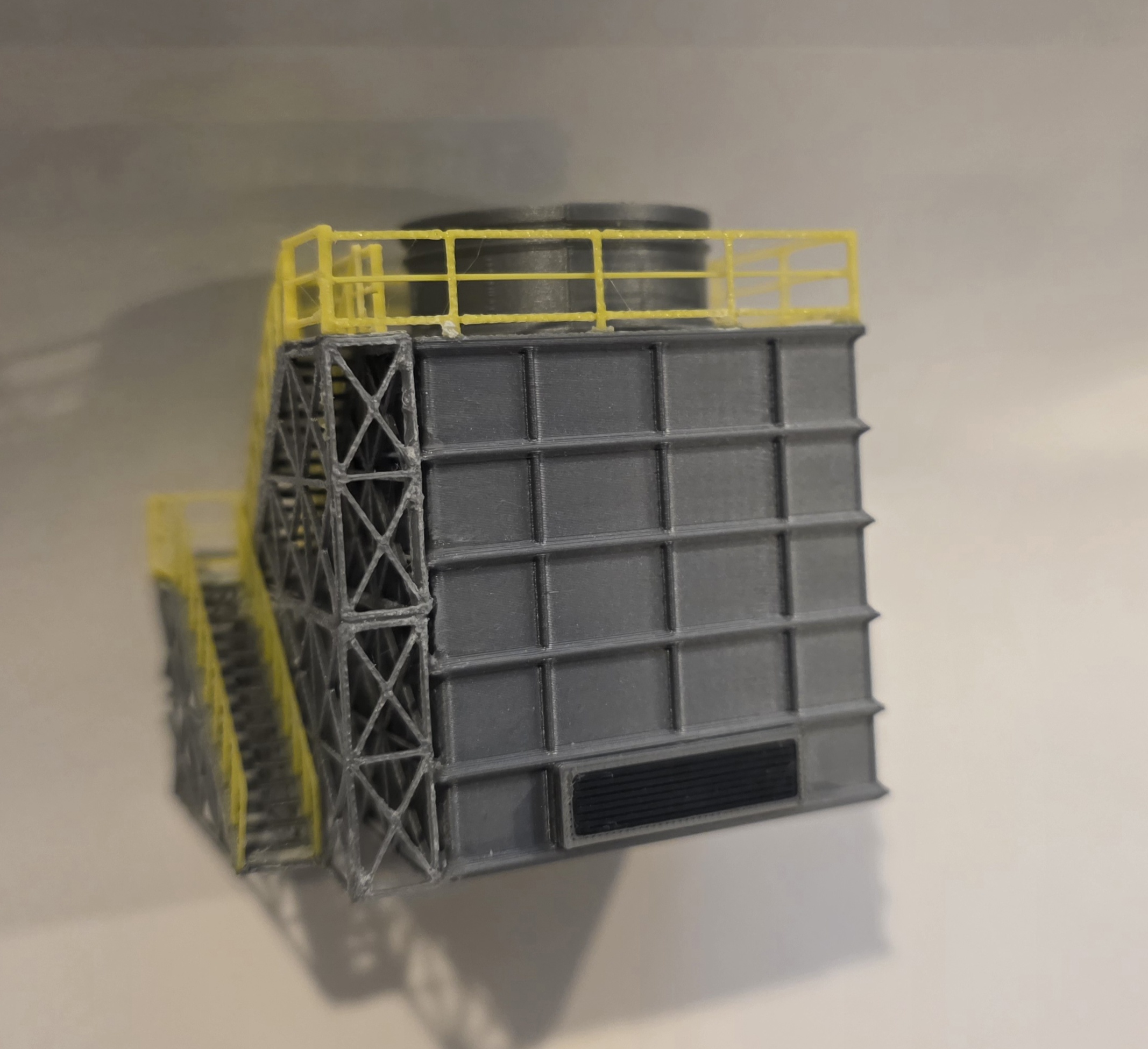

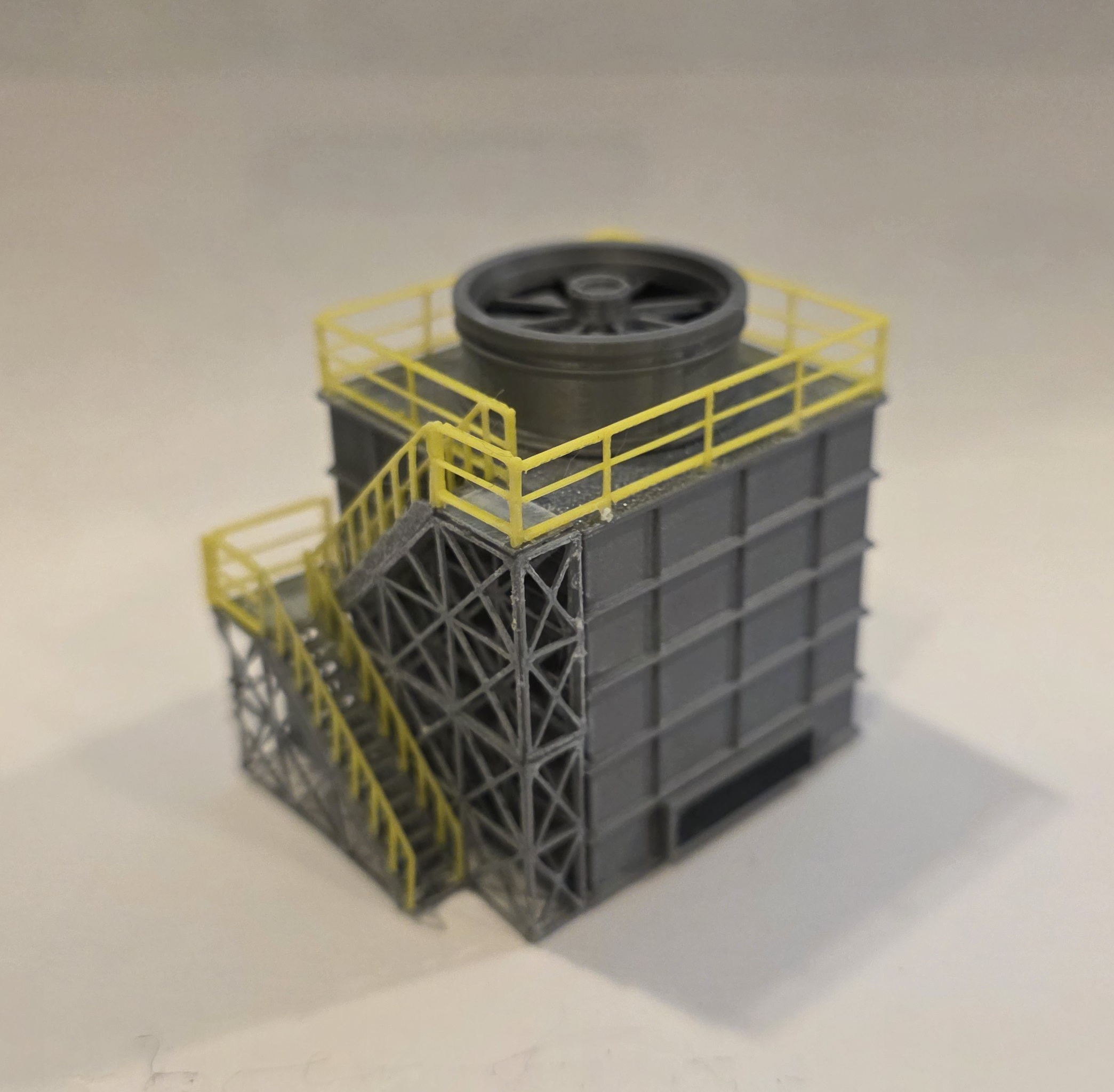

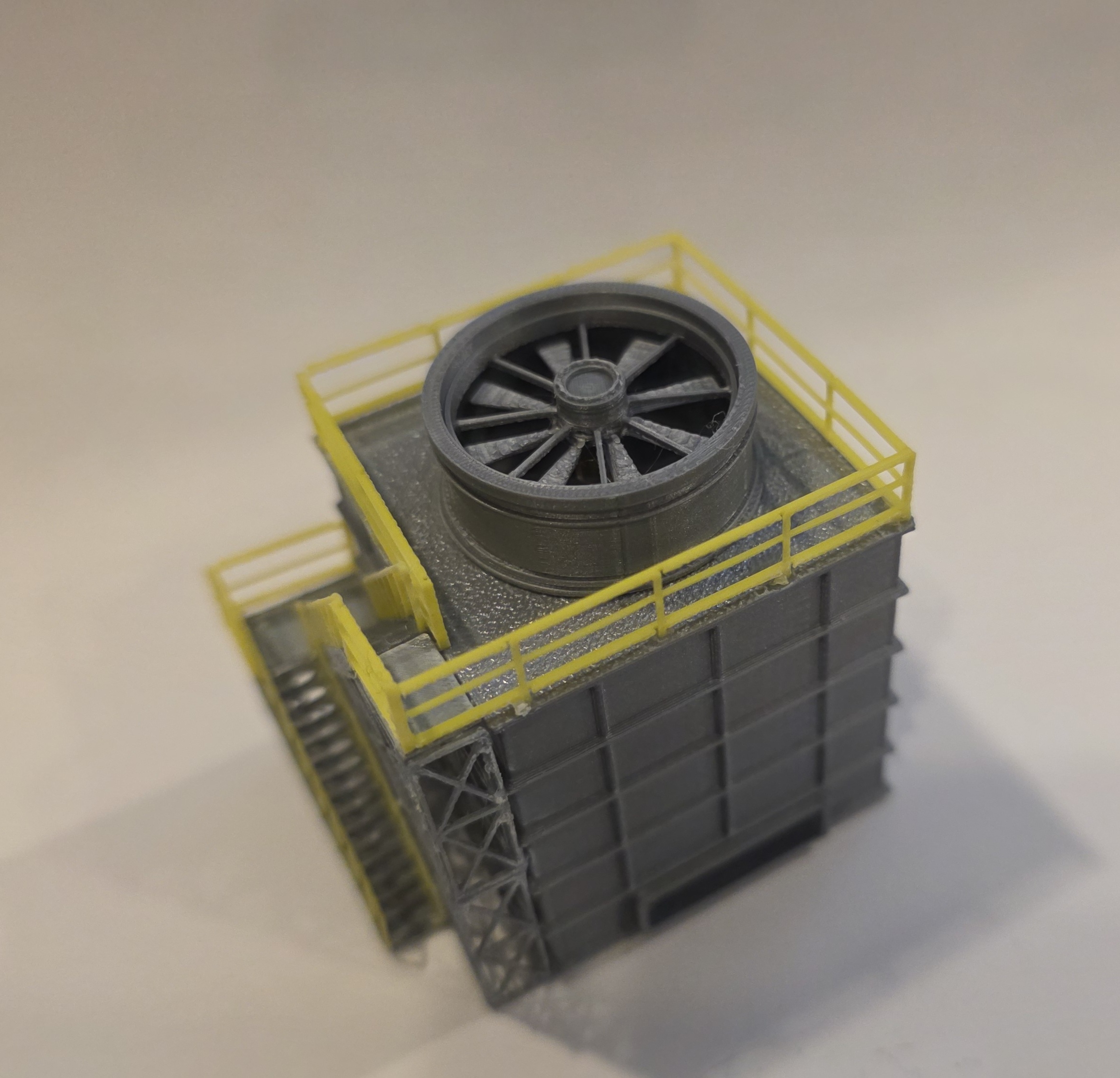

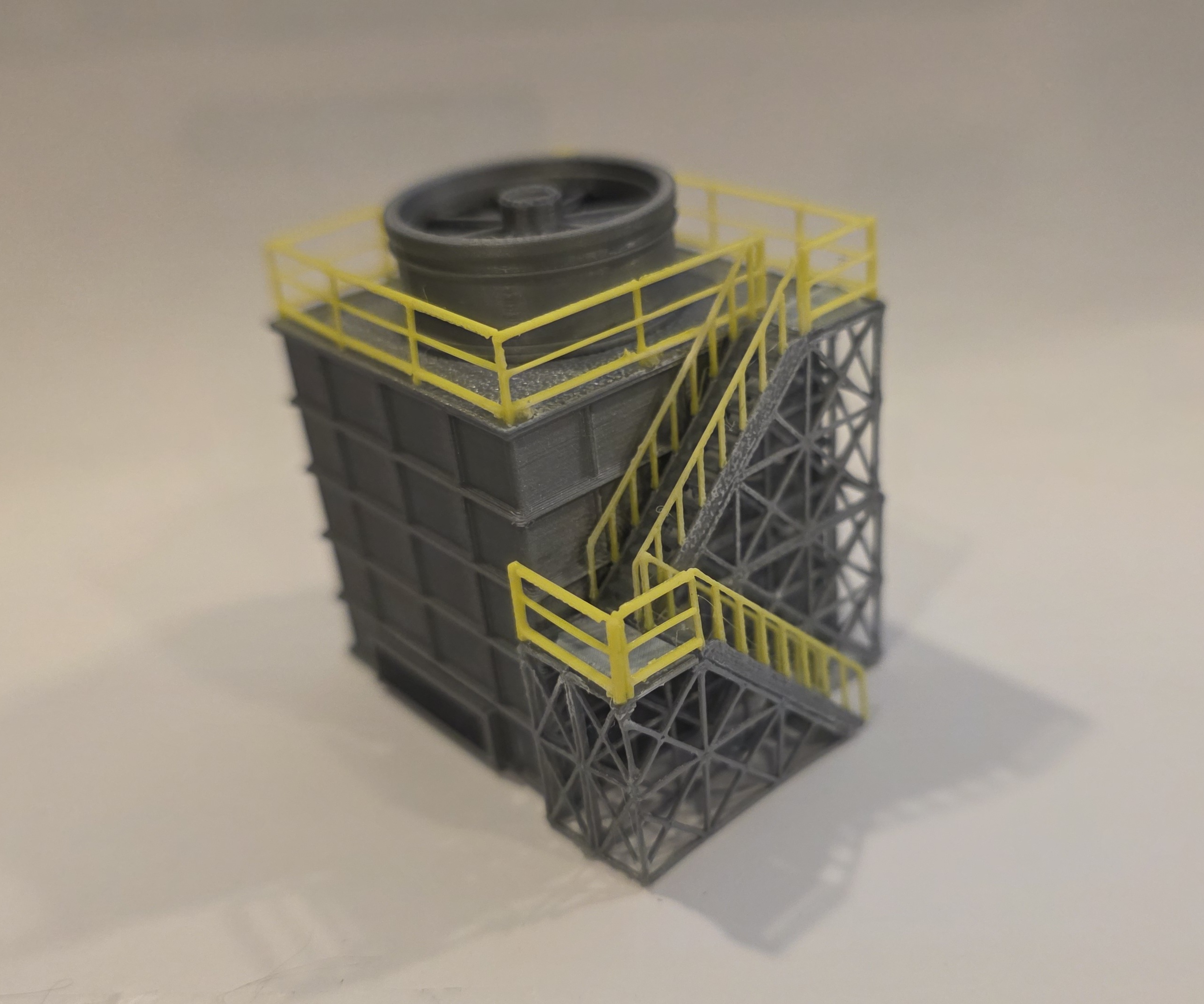

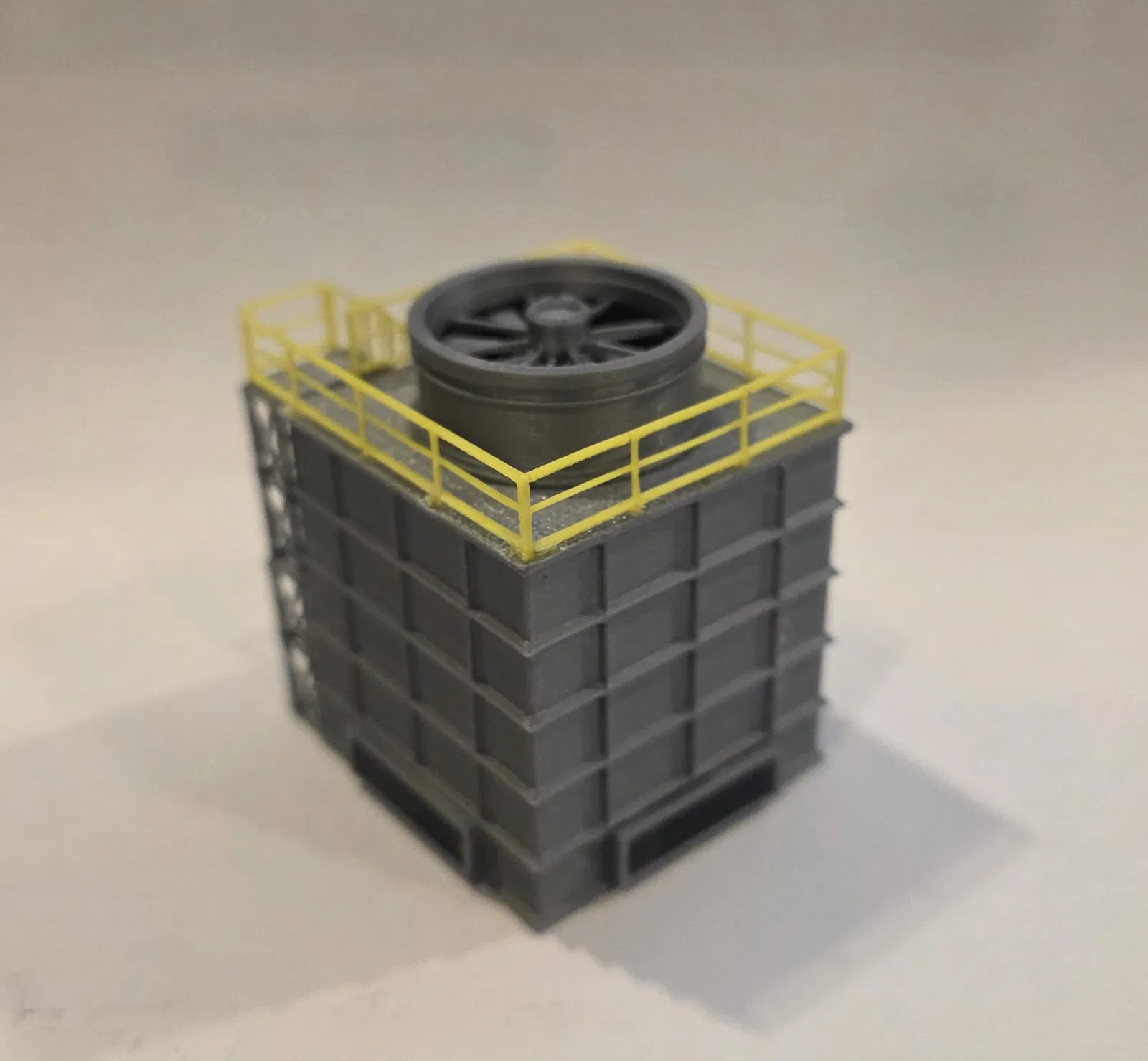

Mình in mẫu này trên Q2 với MMU:

• Các phần màu bạc in bằng Qidi PLA Rapido Silver

• Các phần màu vàng in bằng Qidi PLA Rapido Yellow

• Các phần màu đen in bằng Qidi PLA Rapido Matte Ash Gray

• Motor in bằng bronze silk PLA

Print Settings:

• Nozzle 0.2mm

• Độ dày lớp đầu (Initial) và các lớp (Layer) 0.1mm

• Line width 0.22mm

• 4 wall loops

• 100–150mm/s

Assembly:

Mình dùng keo dán mô hình loại mỏng, thời gian set 3–5 giây.

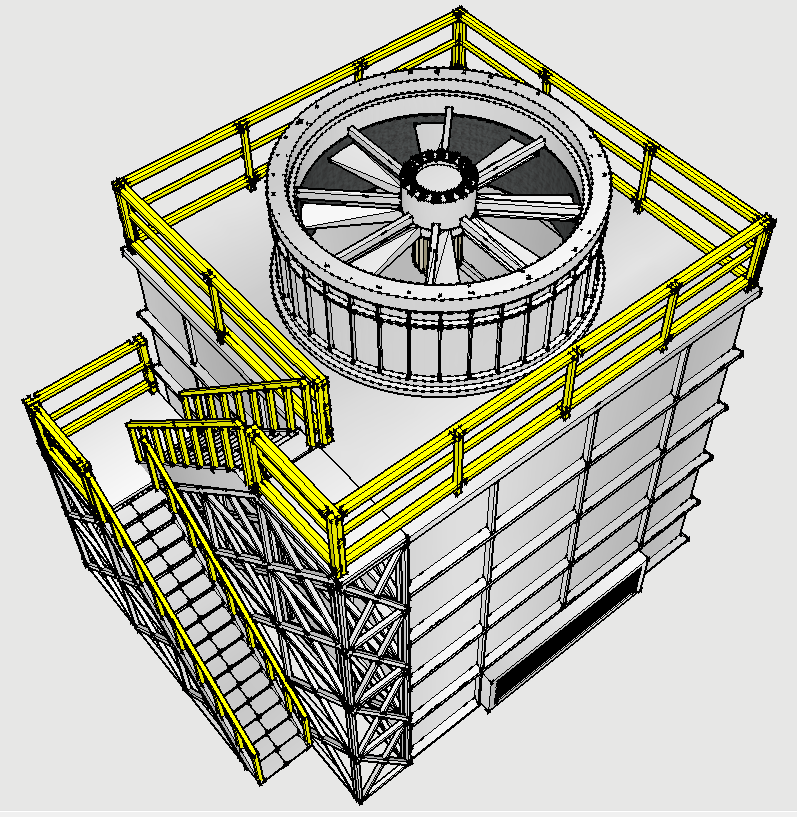

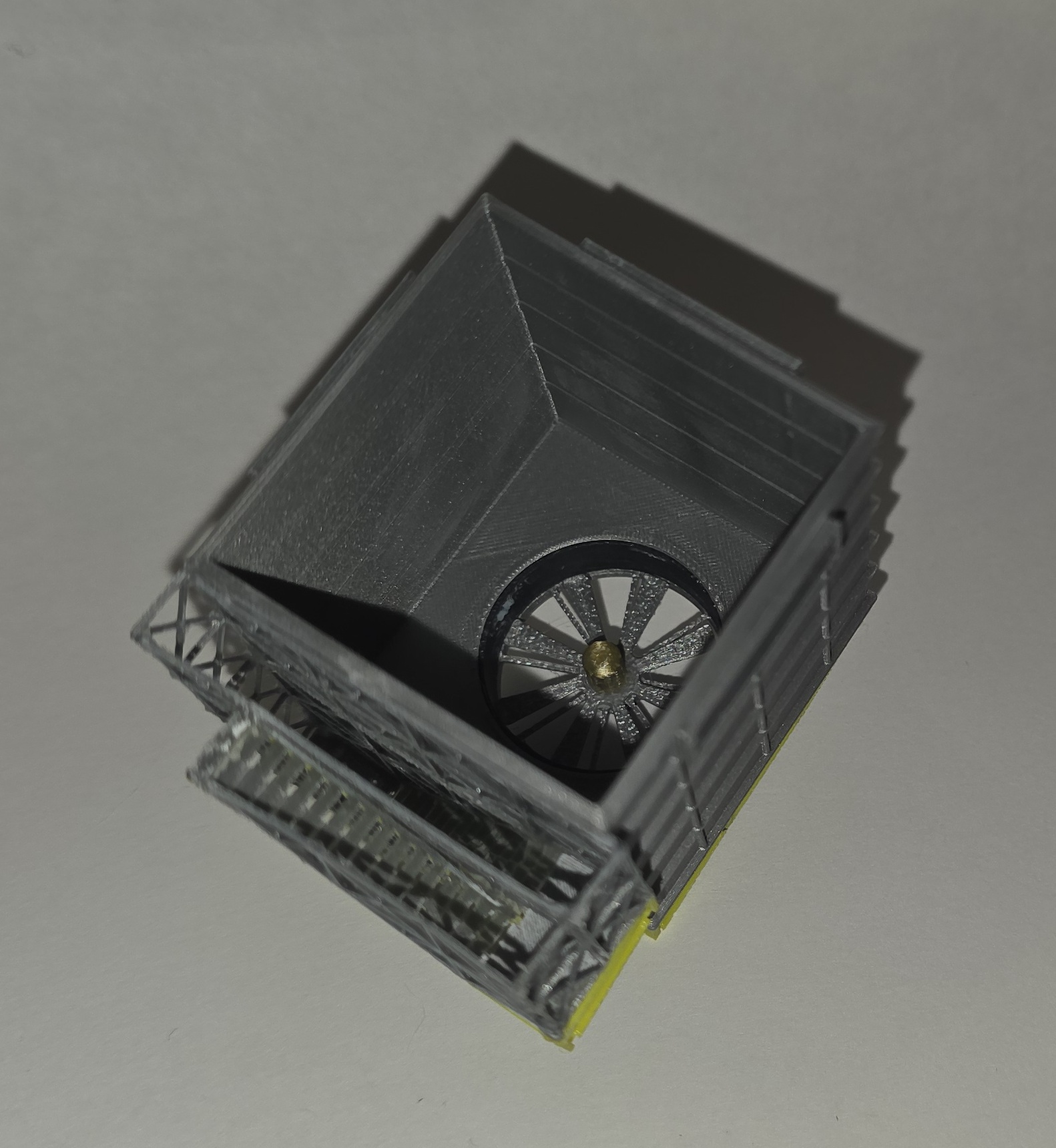

Cooling Tower Fan Cell

• Lắp motor support vào khoảng giữa của phần fan surround

• Lắp miếng internal màu xám của cell từ phía dưới lên, rồi ấn phần fan surround xuống mặt bàn để nó vào khớp (đồng thời đẩy motor support vào đúng vị trí)

• Dán keo

• Dán cánh quạt (fan blades) vào mặt dưới của motor support

• Dán motor vào mặt dưới của fan blades

Cooling Tower Frame

• Dán fan cell lên trên lỗ thoát khí (top exhaust hole)

• Dán mỗi mặt trong 3 mặt một intake

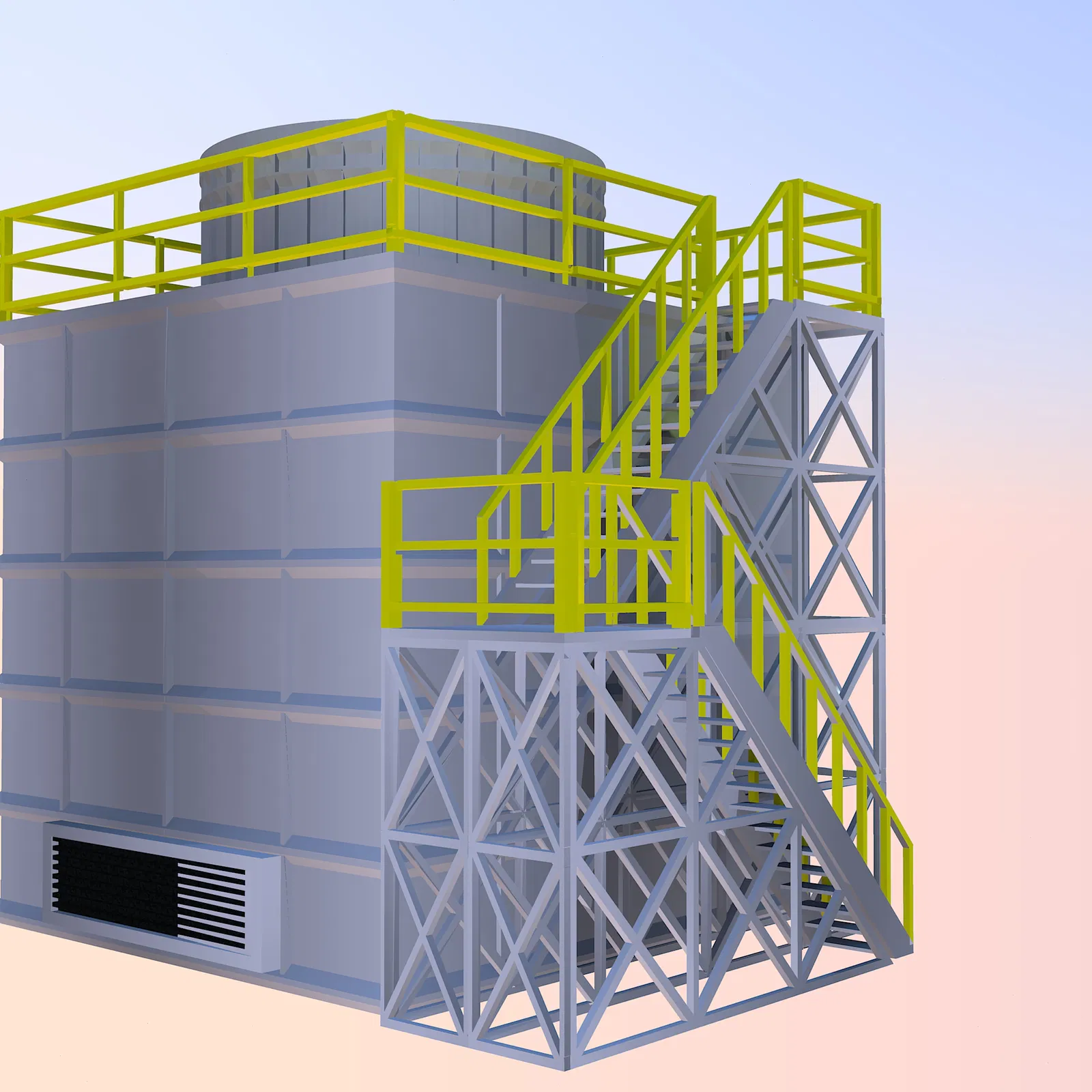

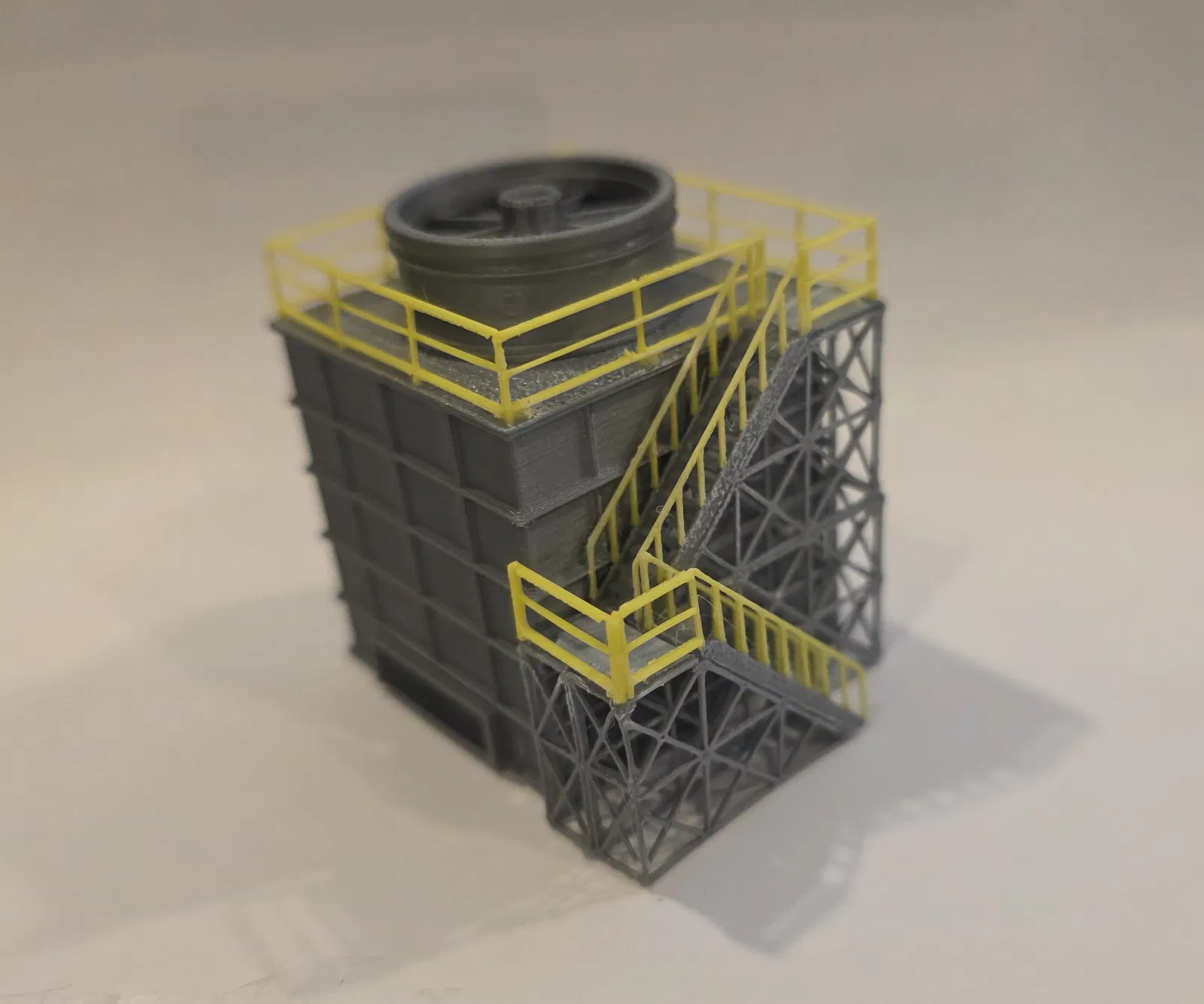

Cooling Tower Stairs

• Dán 2 nửa cầu thang lại với nhau x2

Cooling Tower Stair Supports

• Dán một platform support và một angle support vào mặt không có intake của tháp

• Dán các end supports và thêm platform/angle supports cho cầu thang phía trên

• Dán thêm một end support và một angle support cho cầu thang phía dưới

• Gắn từng bộ cầu thang và các chiếu nghỉ (landings)

Cooling Tower Railings

• Có thể bạn sẽ cần cắt bớt một số đoạn lan can (railings) cho đúng chiều dài để mọi thứ khớp chuẩn, tùy theo dung sai (tolerances).

Chúc bạn in vui!!!
