Hộp Đựng Bài Parametric (Parametric Playing Card Box)

Trong hành trình kiếm một cái hộp đựng bài “chuẩn chỉnh”, mình tìm hoài mà chưa thấy cái nào đúng ý. Vậy nên đây là một mẫu fully parametric (và open-source) cho mọi người! Thật ra đây là bản làm lại từ một mẫu cũ mình dựng trong F360. Mình đã cải tiến rất nhiều trong FreeCAD. Như mọi khi, file nguồn (source files) có sẵn để tải về.

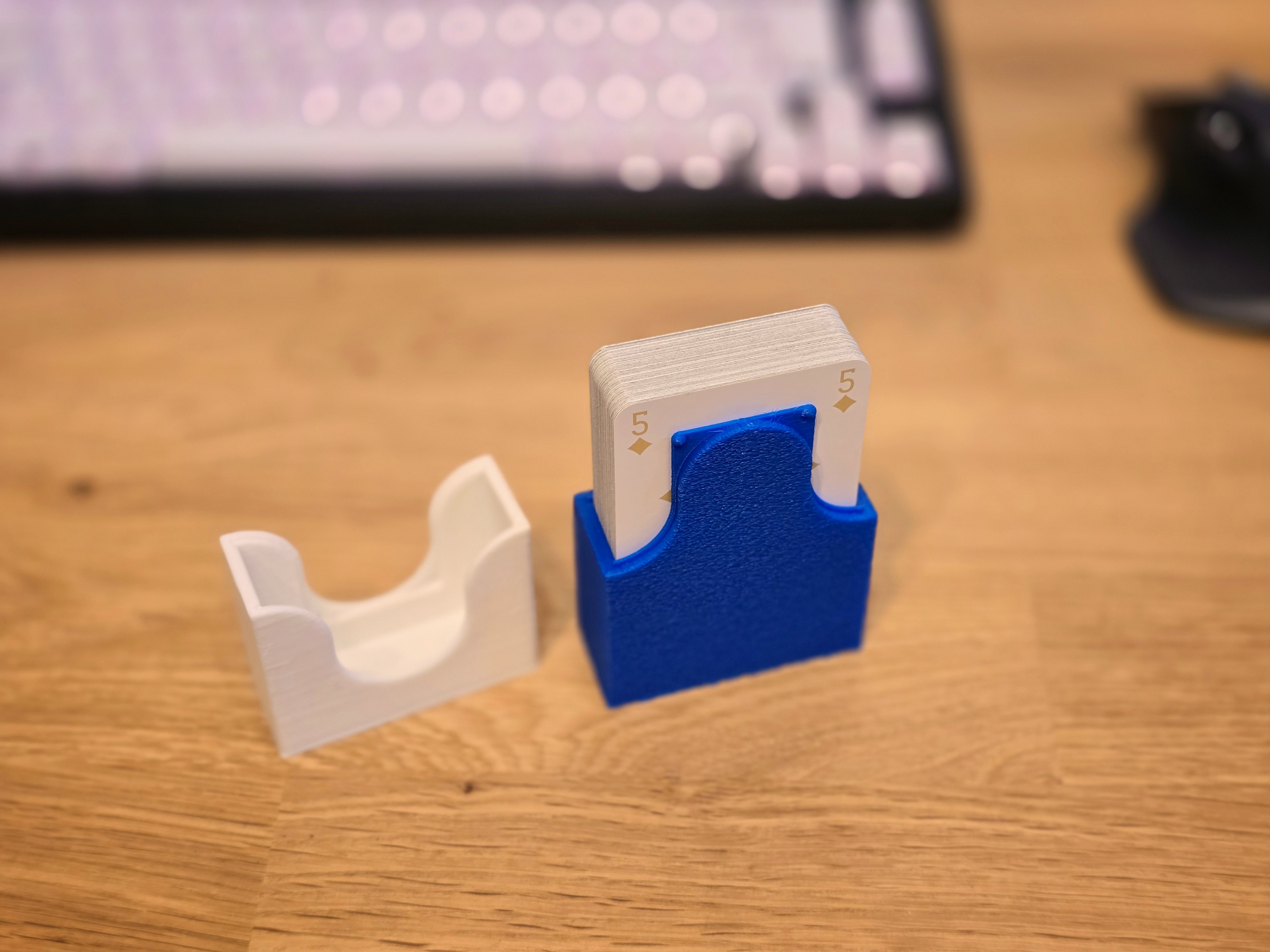

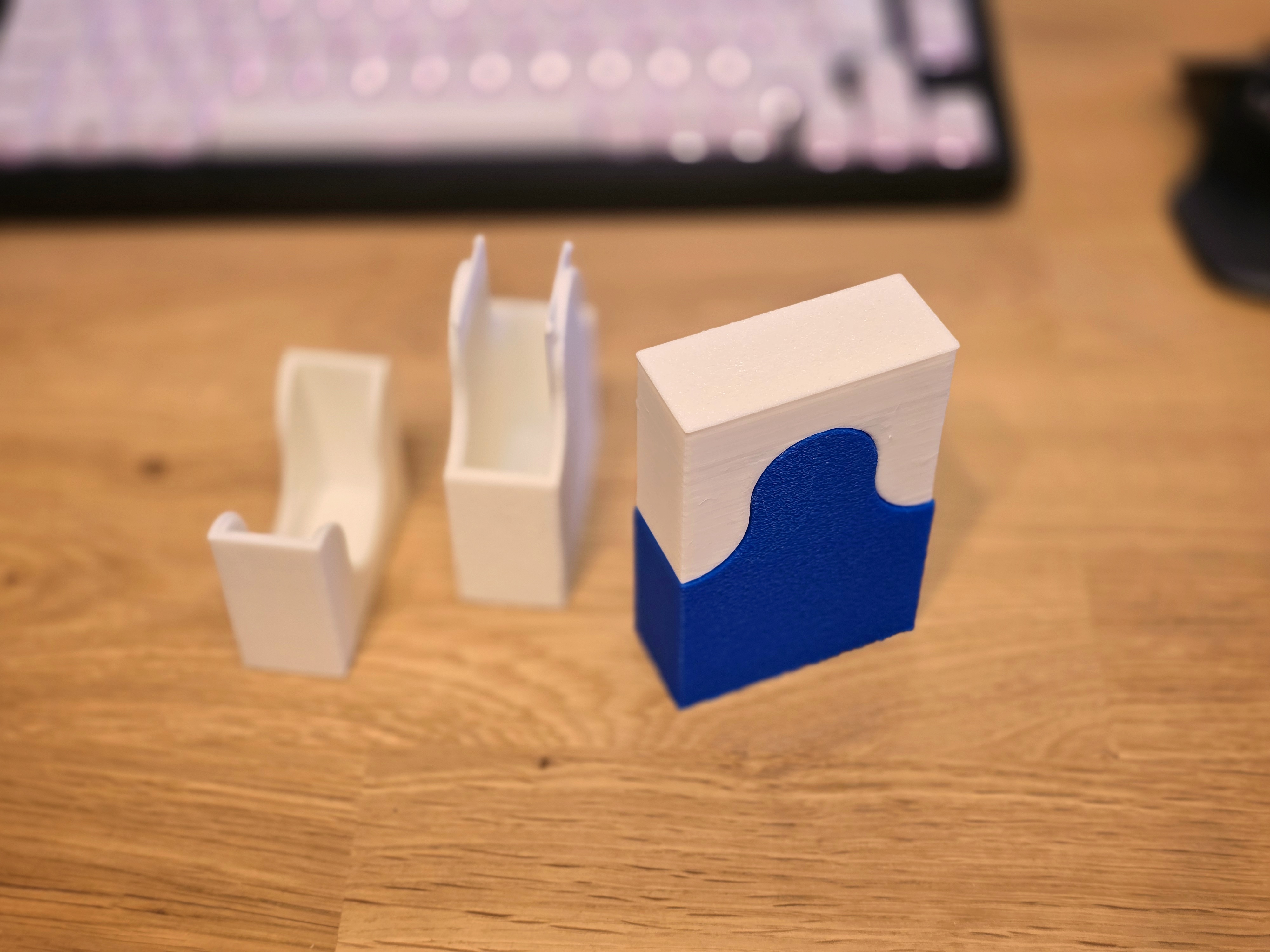

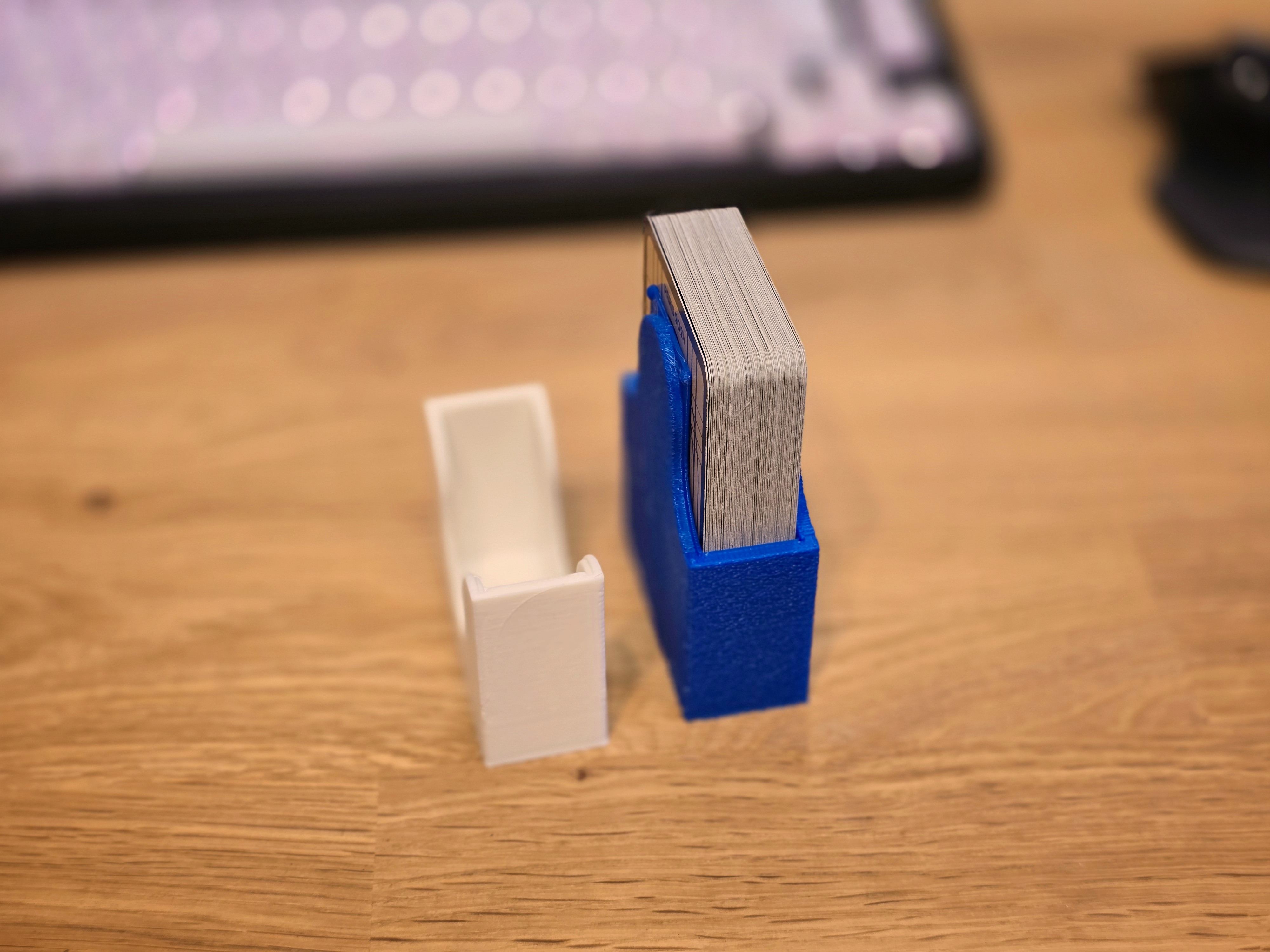

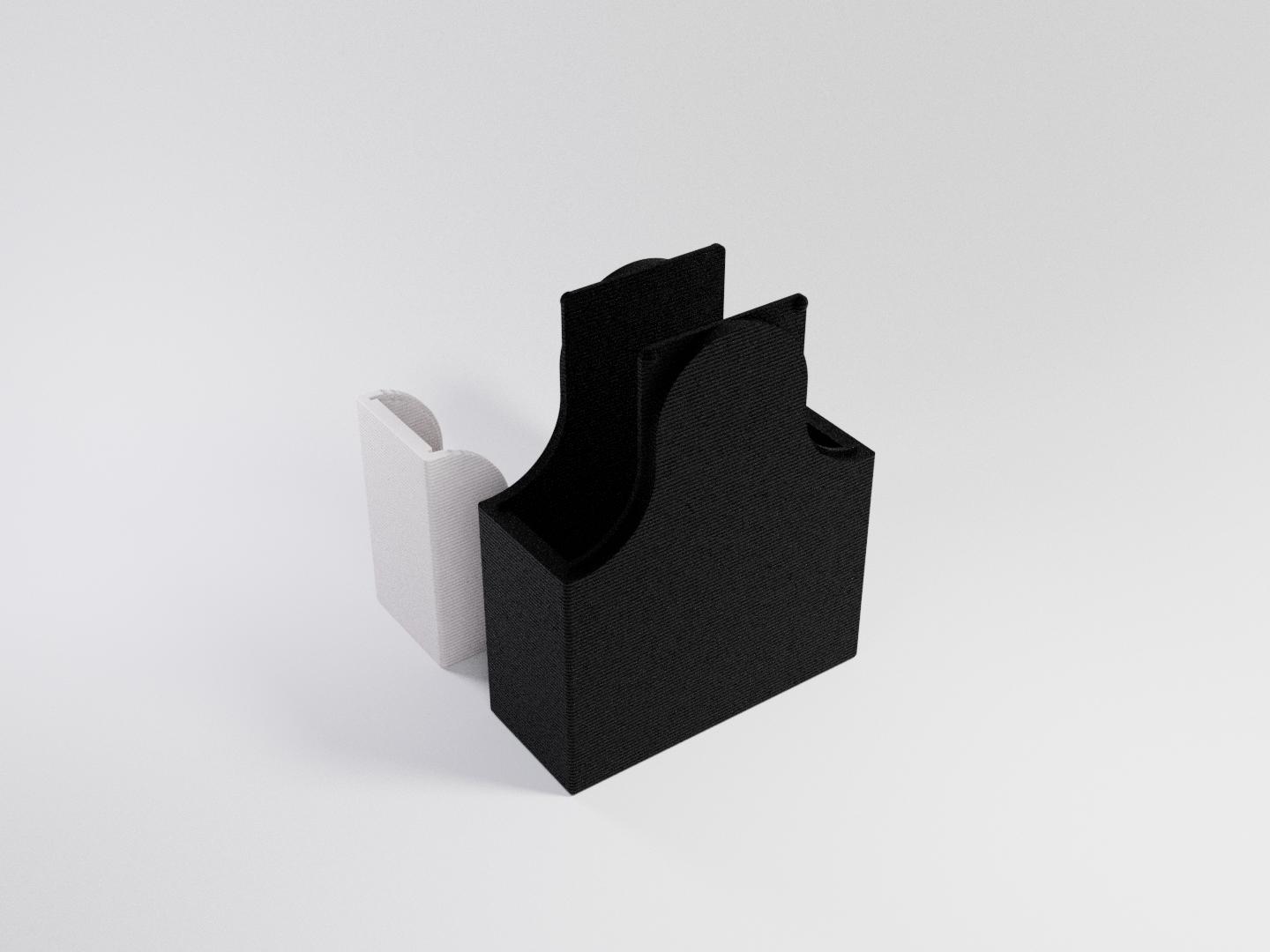

Để mở/đóng hộp, bạn chỉ cần nhấn nhẹ vào phần bo tròn ở giữa mỗi mặt. Lúc đó nó sẽ nhả 4 cái chốt (pins) giúp chống mở nhầm. Bạn cũng có thể chỉnh lực cần để mở/đóng hộp. Xem mục Design decisions > Closing mechanism > Adjusting closing / opening force.

Table Of Content

• Các kích cỡ model khác nhau

• Tham số của model

• Quyết định thiết kế

  • Cơ chế đóng

    • Chỉnh lực đóng / mở

  • Cân bằng Top / Bottom

• Lịch sử phiên bản

Các kích cỡ model khác nhau

Nhờ FreeCAD và scripting engine mạnh, việc tạo nhiều kích cỡ model cực kỳ dễ. Mình chọn những size phổ biến nhất, thêm vài size khác để làm quà hoặc cho bạn bè. Tất cả kích thước ghi theo cao rộng sâu.

Các size chính:

• 54 lá bridge

  • 57.2mm 88.9mm 19mm

• 54 lá Ducale (nhà sản xuất)

  • 55mm 84mm 19mm

• 54 lá poker

  • 63.5mm 88.9mm 19mm

• 72 lá tarot

  • 70mm 120mm 25.2mm

Các size bổ sung:

• Monopoly deal

  • 57.2mm 88.9mm 37mm

Tham số của model

Model FreeCAD có sẵn và là dạng parametric: bạn có thể tạo hộp đựng bài đúng theo nhu cầu. Dưới đây là danh sách các tham số bạn có thể chỉnh.

Phần Base

Name

Value

Unit

Comment

Deck_Depth

19

mm

Deck_Height

88.9

mm

Deck_Width

57.2

mm

Model_AlignmentEdgeThickness

1

mm

Độ dày của các “gờ môi” giúp canh thẳng (align) hai phần

Model_ClosingMargins

0.2

mm

Khoảng hở khi đóng hộp. Kiểu như chênh lệch về rộng và sâu giữa phần nắp (top) và phần đáy (bottom)

Model_ExtraThicknessBottomPiece

0.5

mm

Phần đáy dày hơn phần nắp bao nhiêu. Giúp dễ nhìn ra đâu là đáy và cũng giúp cân bằng thiết kế.

Model_FeatureHeight

35

mm

Chiều cao của cụm đóng, tức phần bo tròn nhô ra từ đáy và chui vào phần nắp.

Model_FeatureOffset

80

%

Vị trí theo chiều cao của cụm đóng, tức khoảng phân tách giữa phần đáy và phần nắp. Tham số này quyết định đáy cao bao nhiêu so với nắp, tính theo phần trăm chiều cao hộp.

Model_FeatureRounding

15

mm

Bán kính bo tròn cho phần dùng để đóng/mở.

Model_LatchDepth

1.2

mm

Chốt (pins) nhô ra bao nhiêu (để giữ hộp đóng). Đây là tham số chính để chỉnh lực đóng.

Model_LatchDiameter

3

mm

Đường kính chốt (pins).

Model_MarginForCards

0.5

mm

Khoảng hở thêm quanh lá bài (ở mọi chiều)

Model_RoundingBottom

1

mm

Bo tròn mặt đáy.

Model_RoundingEdges

1

mm

Bo tròn các cạnh.

Model_RoundingTop

3

mm

Bo tròn mặt trên.

Model_WallThickness

3

mm

Độ dày thành hộp.

Quyết định thiết kế

Cơ chế đóng

Hộp được giữ đóng nhờ 4 chốt nhô ra từ phần đáy, và tự khóa vào các lỗ ở phần nắp. Để tách hai phần, bạn cần nhấn vào phần nhô ra; nó sẽ làm hộp uốn nhẹ vừa đủ để nhả chốt khỏi lỗ.

Chỉnh lực đóng / mở

Chốt cắm vào phần nắp càng sâu thì bạn càng phải dùng lực nhiều để mở/đóng. Nó cũng liên quan tới độ cứng của vật liệu in. Vật liệu cứng sẽ khó uốn hơn, nên bạn sẽ cần lực lớn hơn khi thao tác.

Để chỉnh lực, bạn cần xem 3 tham số:

• Model_LatchDepth (tăng giá trị sẽ làm khó mở/đóng hơn)

• Model_ClosingMargins (tăng giá trị sẽ làm dễ mở/đóng hơn)

• Model_LatchDiameter (tăng giá trị sẽ làm dễ mở/đóng hơn)

Hai cái đầu ảnh hưởng tới việc chốt chui vào phần nắp sâu cỡ nào. Cái cuối giúp thao tác kéo/uốn làm phần cụm đóng cong dễ hơn, vì phản lực trên chốt do lực theo phương thẳng đứng sẽ có một phần chuyển thành phương ngang.

Cân bằng Top / Bottom

Ở phiên bản trước (chưa từng phát hành), việc phân biệt phần nắp và phần đáy đôi khi khá rối. Tuy không phải vấn đề nghiêm trọng (vì kiểu gì lá bài cũng được đỡ), nhưng nó gây bất tiện và dễ bực.

Giải quyết chuyện này chủ yếu là bài toán trải nghiệm người dùng. Mình (nghĩ là) đã xử lý bằng mấy cách sau:

• Tỉ lệ cao thấp giữa đáy và nắp có thể đổi bằng tham số Model_FeatureOffset; làm phần đáy cao hơn sẽ dễ nhận biết.

• Tăng độ dày phần đáy (điều khiển bởi Model_ExtraThicknessBottomPiece) giúp dồn trọng lượng xuống dưới (và cảm giác “đáy” trong não mình) rõ hơn. Tự nhiên mình sẽ muốn nhấc phần nhẹ hơn.

• Bo cạnh phần trên lớn hơn sẽ thu hút sự chú ý rằng đặt hộp úp phía đó sẽ không vững.

Lịch sử phiên bản

Version

comments

1.0

• phiên bản ban đầu
