Đèn ngủ lập phương module với panel nam châm (Modular Night Lamp)

Đây là một thiết kế đèn ngủ mình làm cũng lâu rồi và giờ rất vui được chia sẻ với cộng đồng.
Thiết kế lấy cảm hứng từ một tấm hình mình từng thấy trên mạng, sau đó mình dựng lại và chỉnh sửa để có thể in 3D hoàn toàn.

Concept

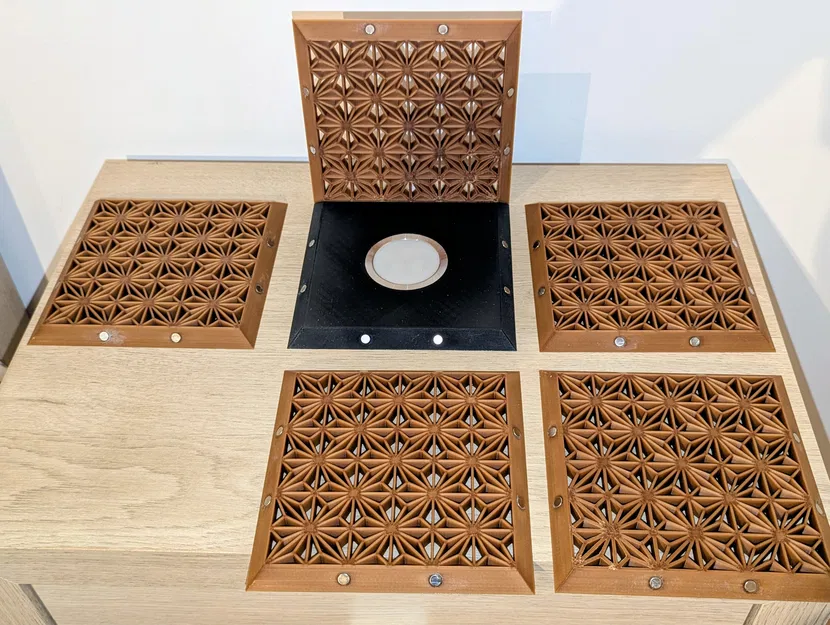

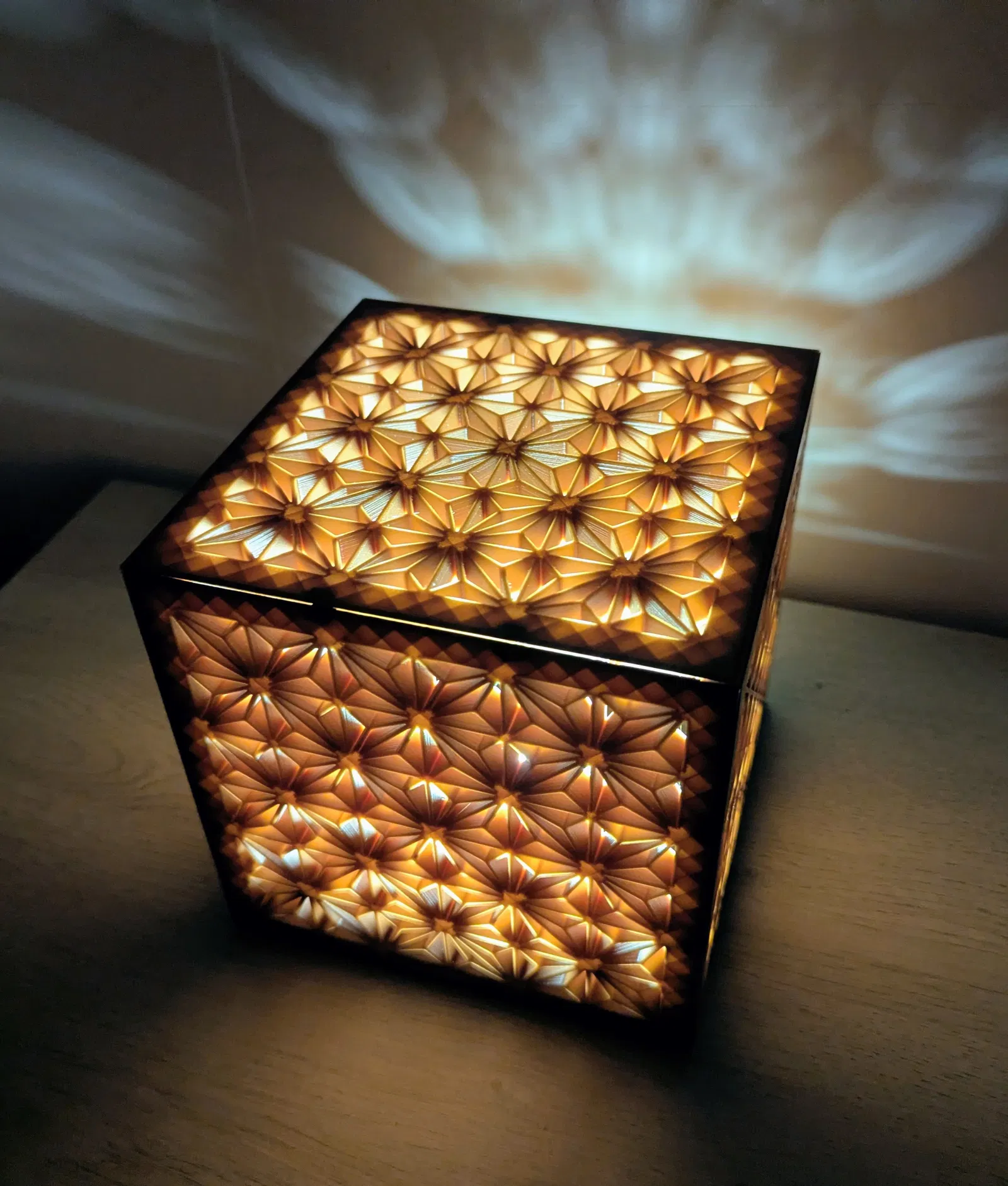

Cây đèn gồm một kết cấu hình lập phương tạo bởi 6 tấm panel rời, bao quanh một nguồn sáng dạng tròn.
Tất cả các panel được giữ với nhau bằng nam châm, nên lắp ráp và tháo ra rất dễ.

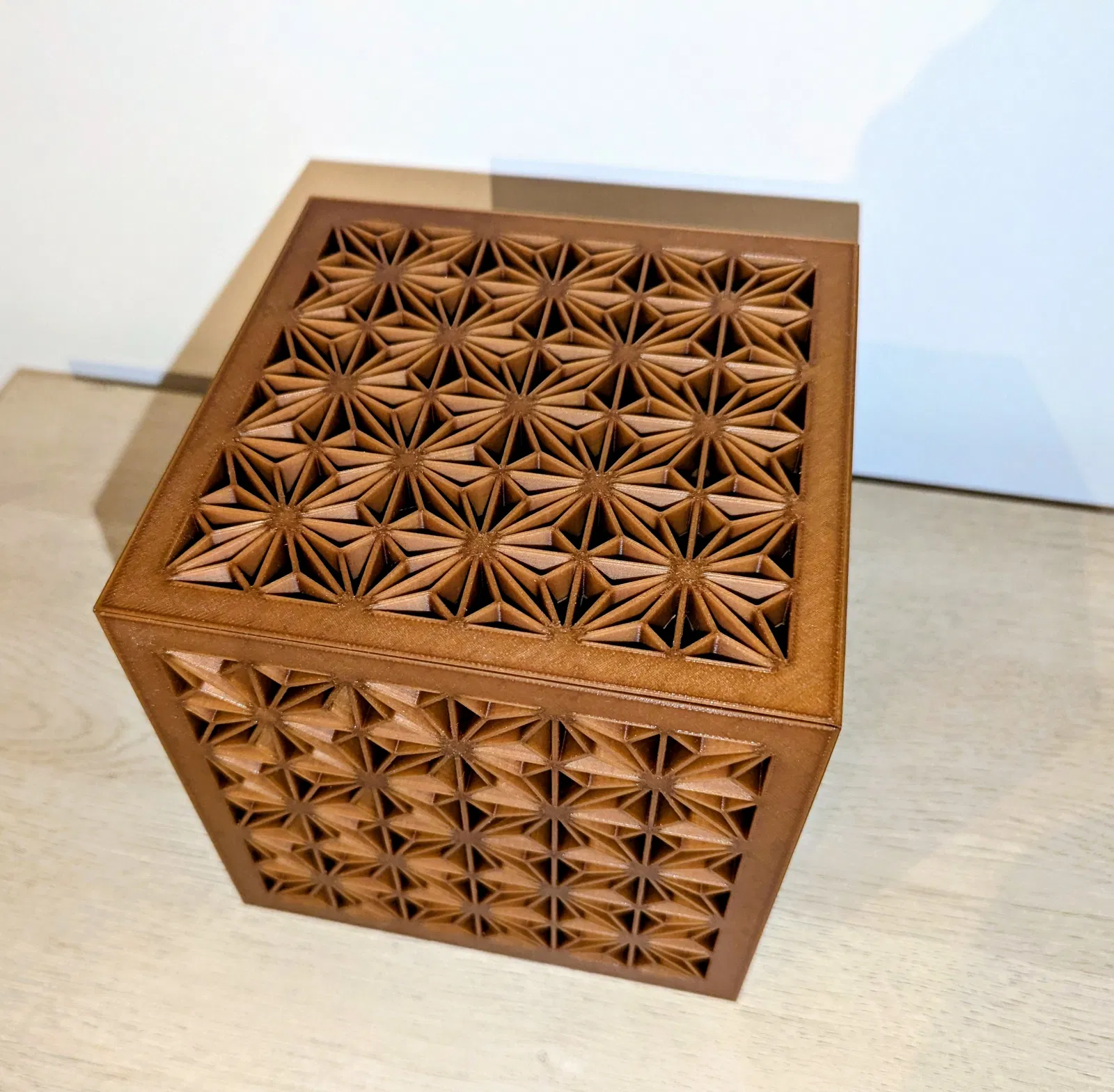

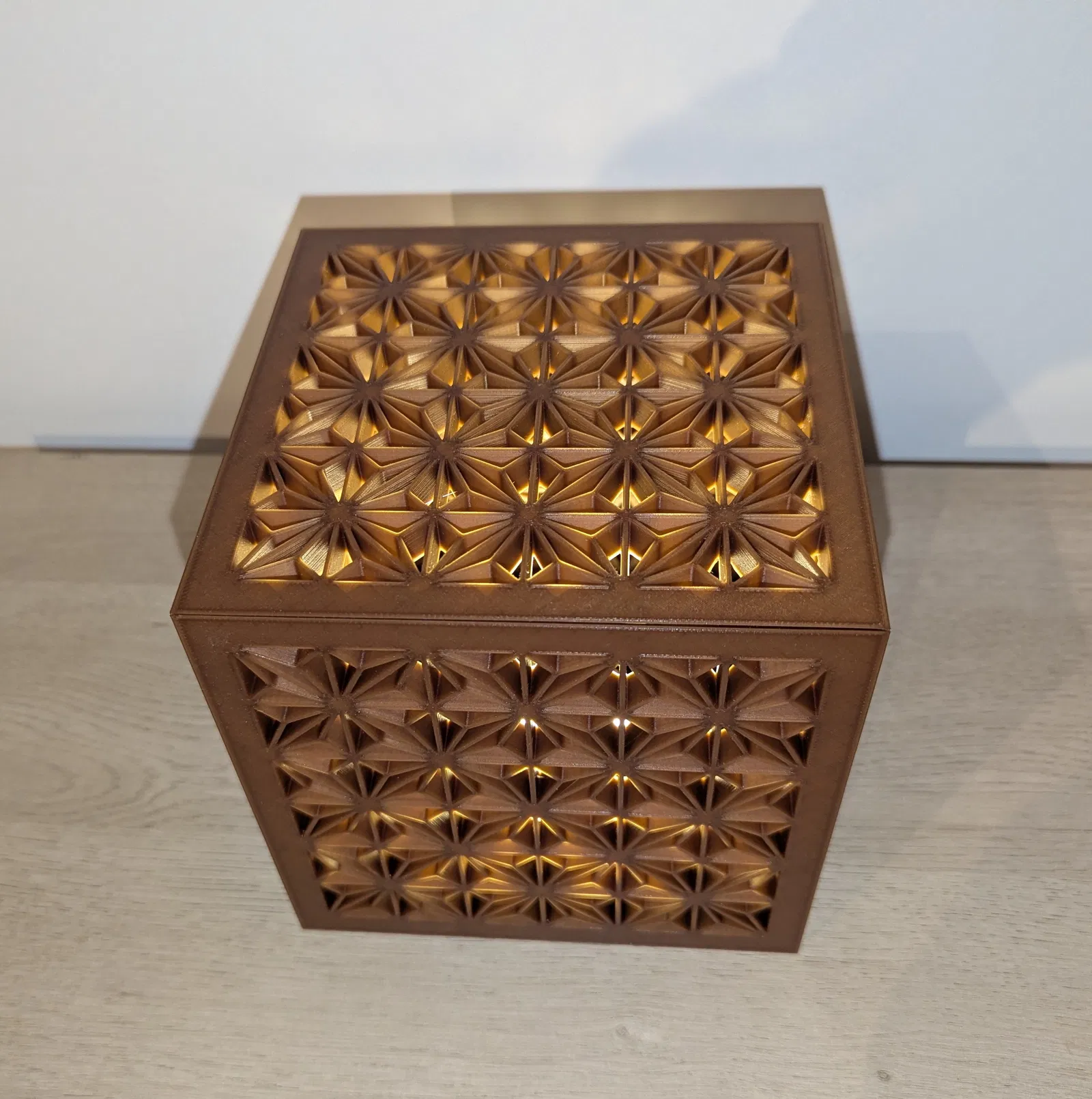

Cây đèn tạo thành một khối lập phương chuẩn với độ dài cạnh 15 cm.

Parts

Model gồm 3 file STL:

• base.stl – phần đế để giữ module đèn

• rear.stl – tấm panel phía sau

• side.stl – tấm panel bên hông (in 4×)

Gộp lại sẽ thành 6 mặt của khối lập phương.

Lamp / Light source

Module đèn là dạng tròn, còn phần đế để giữ nó thì không.
Mình dùng một module đèn LED tròn đường kính khoảng 60 mm, mua từ AliExpress.
Có nhiều module tương tự; chỉ cần đảm bảo kích thước khớp trước khi in.

Printing & Materials

• Base

  • Material: PETG

  • Filament đã dùng: Prusament PETG Jet Black

• Panels (rear & side)

  • Material: PLA

  • Filament đã dùng: Prusament rPLA Corn Pigment

    Lưu ý: Mình nghi là có chút khác biệt giữa món mình đặt và món nhận được, nhưng thành phẩm lên rất ổn và mình hài lòng với ngoại hình cuối cùng.

Vì đèn được ghép từ các tấm phẳng rời, nên không cần supports cho bất kỳ chi tiết nào.

Dùng các thiết lập in tiêu chuẩn là ra kết quả đẹp.

Magnets

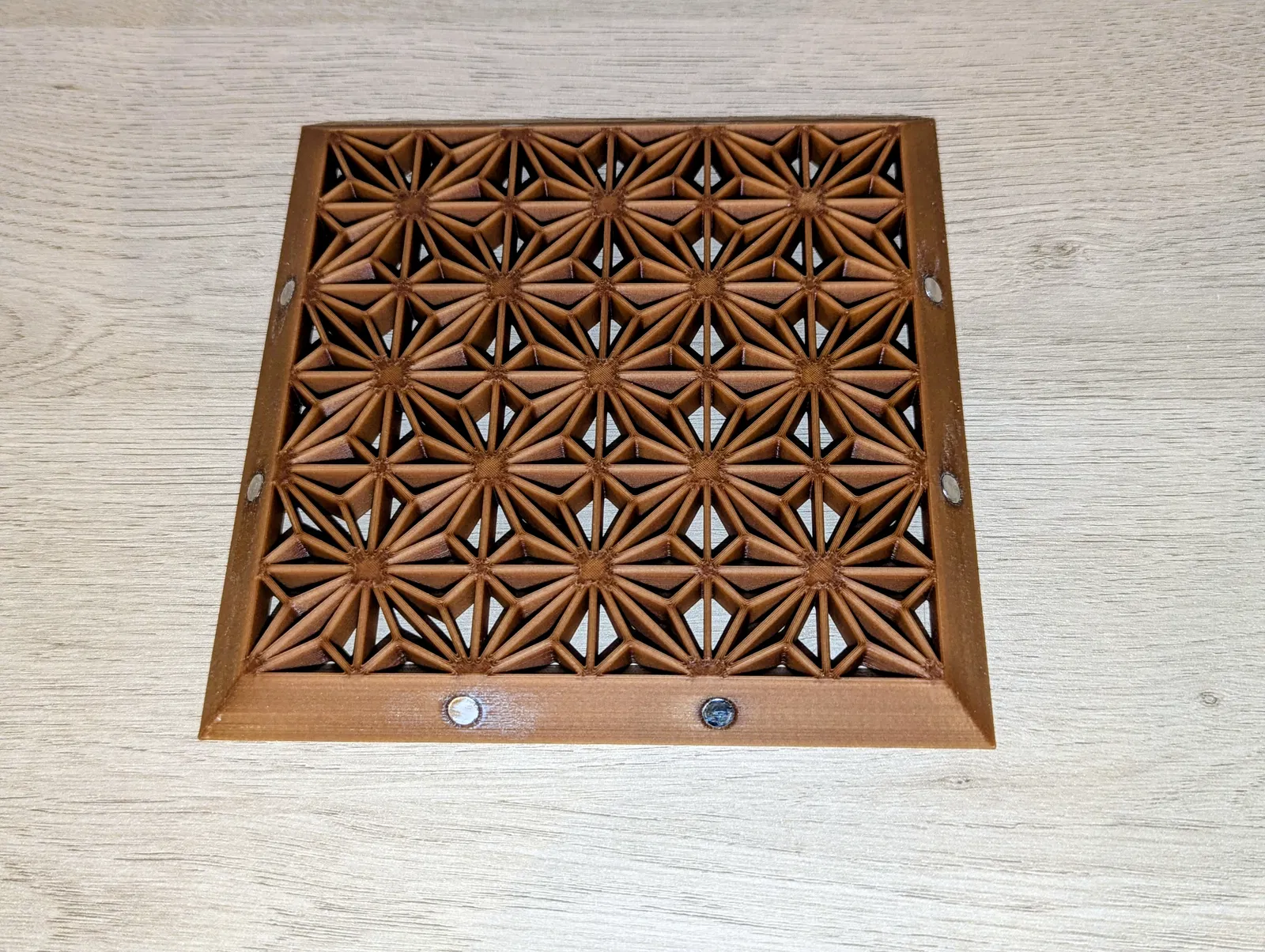

Các panel được giữ với nhau bằng nam châm tròn 6 mm × 2 mm.

• Tổng số nam châm cần: 48

  • 6 panel × 8 nam châm mỗi panel

• Ở các chi tiết PETG, nam châm vào khá khít nên không cần keo

• Ở các chi tiết PLA, mình khuyên là dán keo cố định nam châm

⚠ Chiều nam châm (polarity) cực kỳ quan trọng.
Mình dùng cùng một quy tắc cho mọi panel:

• Nam châm góc trên-phải: cực bắc (+) hướng ra ngoài

• Nam châm phía dưới: cực nam hướng ra ngoài

Với mỗi panel tiếp theo, xoay panel 90 độ rồi áp lại cùng quy tắc đặt nam châm.
Cách này đảm bảo tất cả nam châm hút nhau đúng, và các panel khớp thẳng, gọn.

Assembly

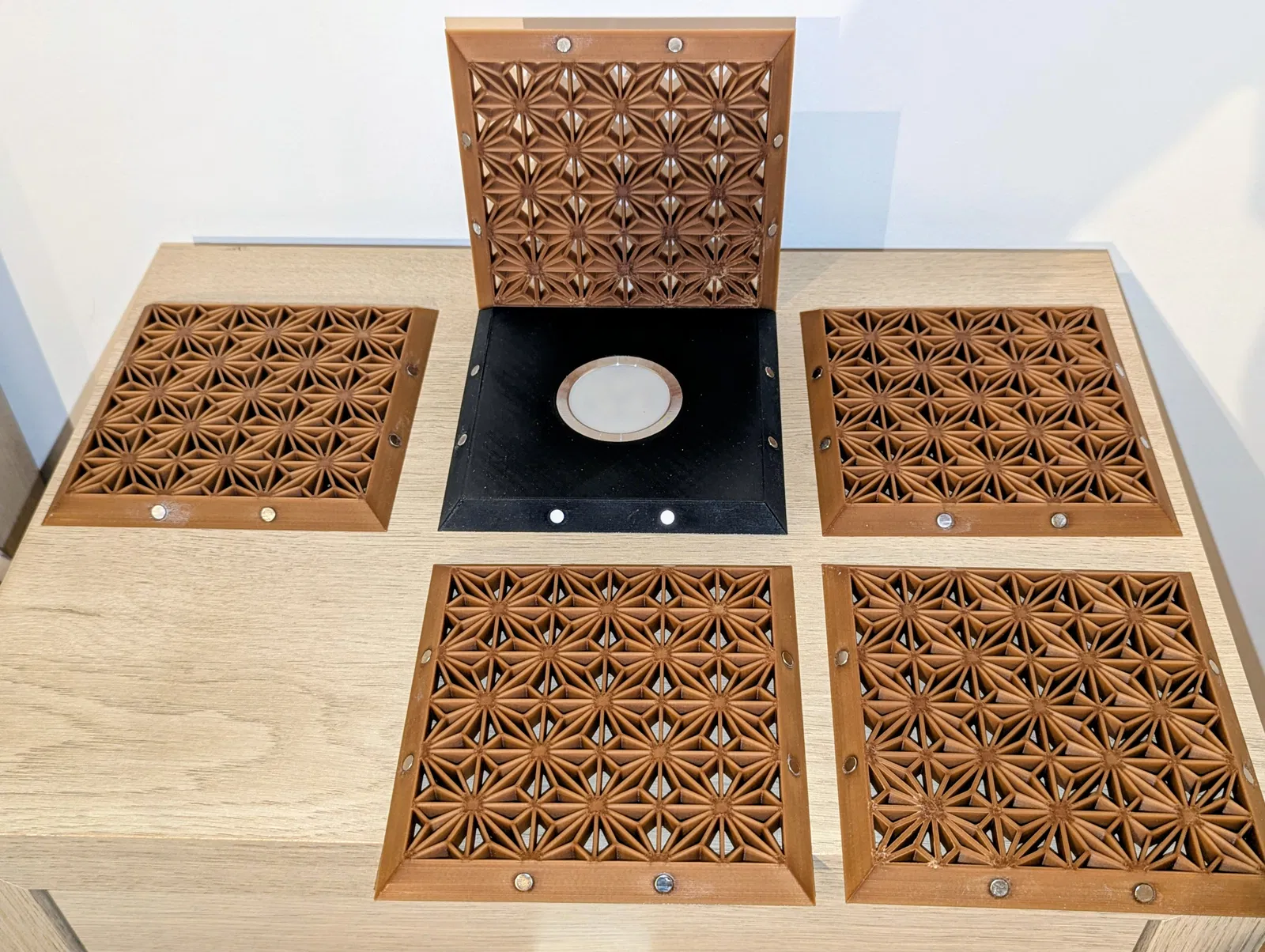

1. Đặt module đèn LED tròn vào phần đế

2. Gắn (và dán keo nếu cần) toàn bộ nam châm, chú ý kỹ chiều cực

3. Ghép các panel lại — chúng sẽ tự “hít” vào đúng vị trí

Update

Mình có đính kèm các file Fusion360 (31/12/2025)
