Hệ thống adapter vít keyhole flush mount gắn tường (Flush Mount Keyhole Screw Adapter System)

HỆ THỐNG ADAPTER VÍT FLUSH MOUNT KEYHOLE

Một hệ thống treo tường 3D-print tùy biến hoàn toàn, giúp biến vít drywall tiêu chuẩn thành cơ chế keyhole dạng flush-mount. Lấy cảm hứng từ thiết kế ngàm treo của cảm biến nhiệt độ Nest, vốn dùng loại vít “độc quyền”.

TỔNG QUAN

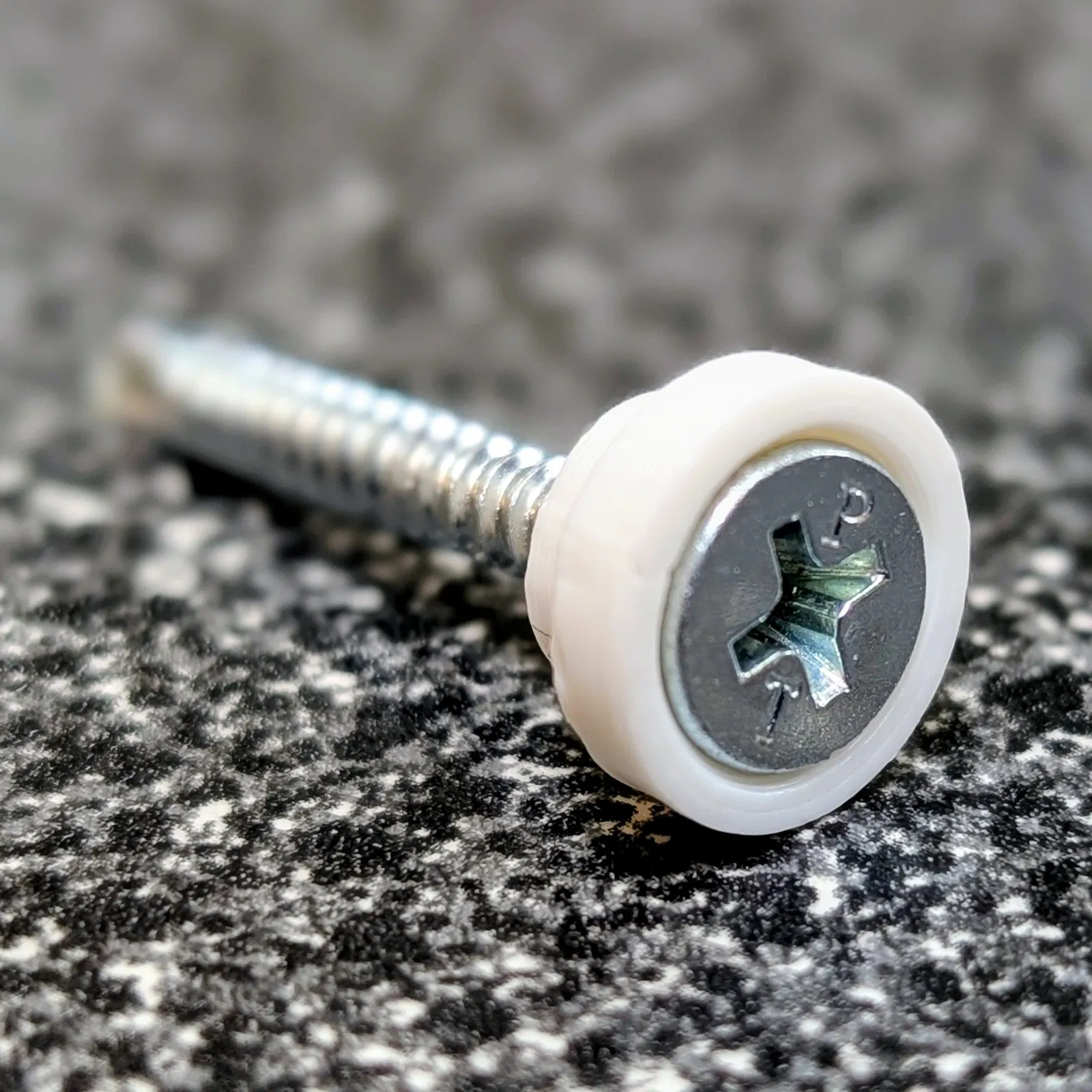

Hệ thống này cho phép bạn treo bảng trang trí (wall plaque) và các vật khác bằng vít drywall phổ thông, nhưng vẫn có cơ chế treo kiểu keyhole gọn gàng, nhìn chuyên nghiệp. Cái adapter sẽ bọc (encase) phần đầu vít và tạo ra một chốt nhô ra để tấm plaque trượt vào rồi “khóa” tại chỗ, phẳng sát mặt tường. Thiết kế đơn giản hơn vít của Nest và thường không cần support khi in, trừ khi bạn làm keyhole quá rộng.

Mình thiết kế bộ này để thêm lỗ treo cho một dự án vốn được làm để treo tường nhưng lại không có lỗ treo. Và thay vì phải canh mò độ sâu khi vặn vít để vừa khít và chắc chắn, bộ này giúp bạn treo flush mount kiểu “khó sai” hơn và an toàn hơn.

BAO GỒM NHỮNG GÌ

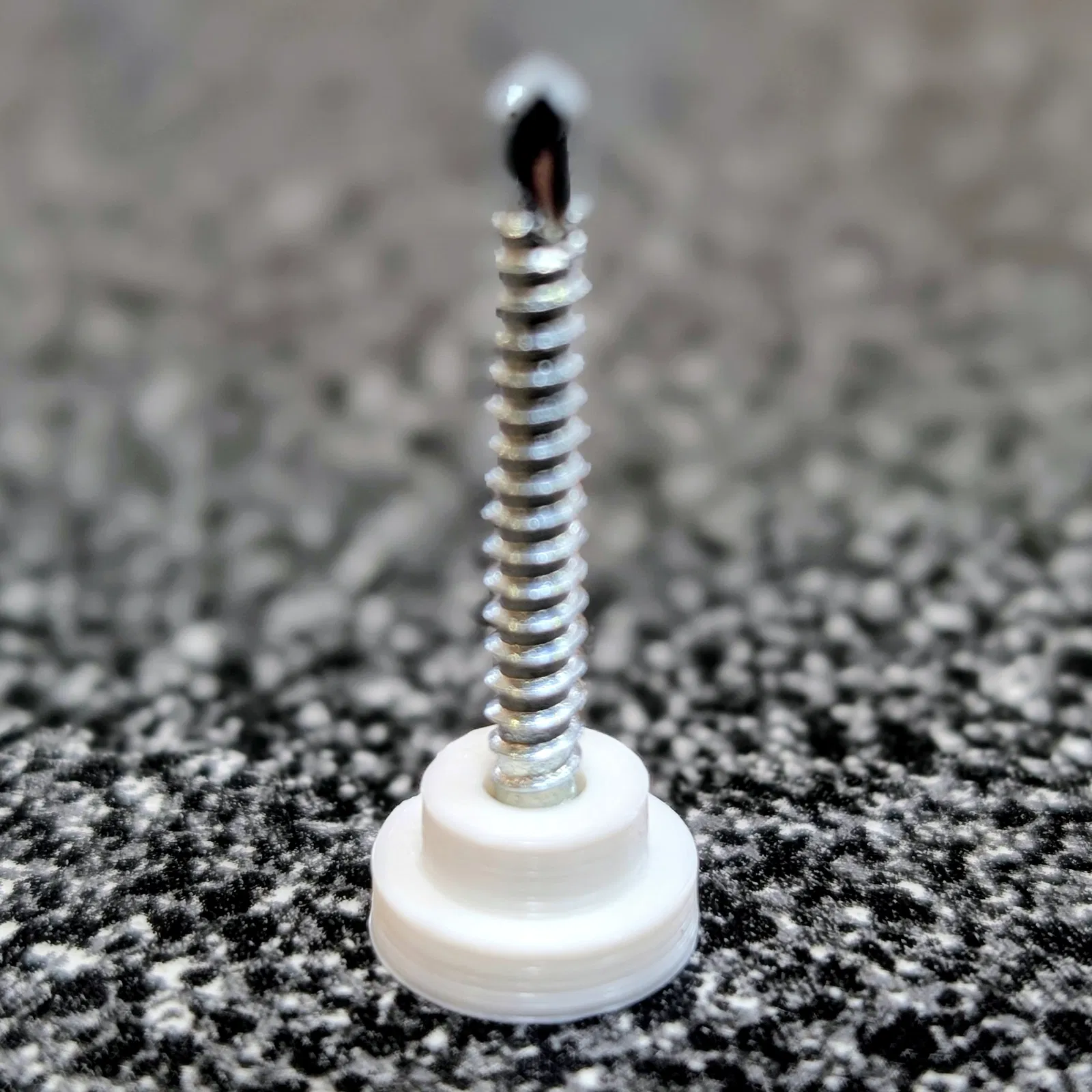

• screw_mount_adapter.scad - Adapter gắn trên tường để bọc đầu vít

• plaque_test_block.scad - Khối test để kiểm tra độ khít trước khi chỉnh sửa plaque

• keyhole_subtraction.scad - Hình học keyhole dùng cho phép boolean subtraction

• config.scad - File cấu hình trung tâm cho toàn bộ kích thước

BẮT ĐẦU NHANH

1. ĐO KÍCH THƯỚC VÍT

Bạn cần đo:

• Đường kính thân vít (phần ren) - thường 3.5mm với vít #6

• Đường kính đầu vít (chỗ rộng nhất) - thường 8.5mm với bulge head

• Độ sâu/chiều cao đầu vít (phần “u” cao bao nhiêu) - thường 4.5mm

2. CẤU HÌNH

Mở config.scad và nhập số đo của bạn:

  screw_shaft_diameter = 3.5; // Đường kính thân vít

  screw_head_diameter = 8.5; // Đường kính đầu vít

  screw_head_depth = 4.5; // Độ sâu/chiều cao đầu vít

  head_cone_expansion = 2.5; // Chỉnh nếu vít không vừa

3. IN TEST

• Mở và render screw_mount_adapter.scad → Export ra STL

• Mở và render plaque_test_block.scad → Export ra STL

• In cả hai part

• Thử độ khớp:

  • Bắt adapter lên tường bằng vít drywall của bạn

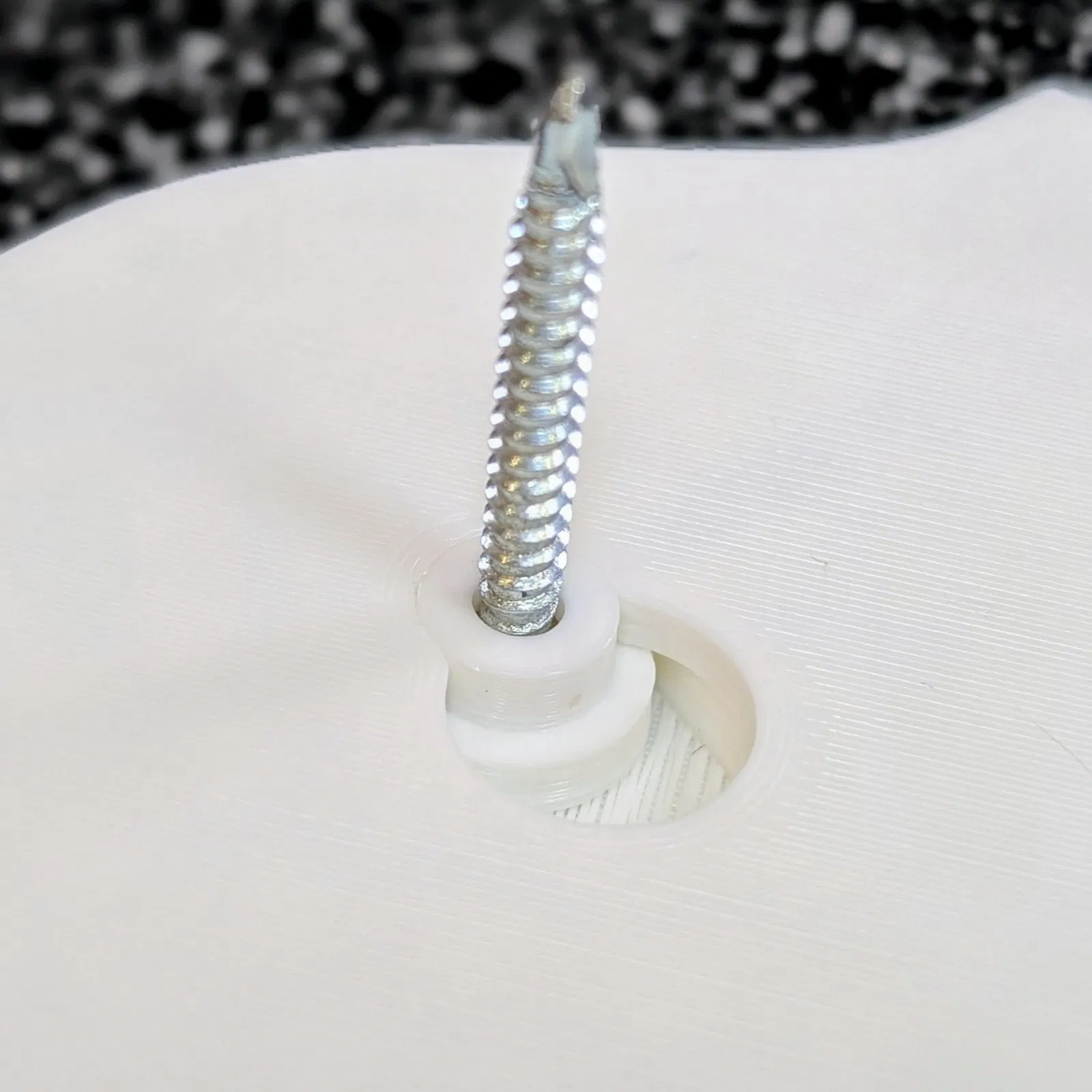

  • Luồn khối test vào adapter qua phần rộng của keyhole

  • Trượt xuống để khóa vào khe hẹp

4. CHỈNH NẾU CẦN

Nếu chưa vừa ý, chỉnh các giá trị này trong config.scad:

• head_cone_expansion - Nếu đầu vít không lọt, tăng giá trị này

• base_clearance - Nếu plaque bị khít ở phần đế (mặc định: 0.3mm)

• extension_clearance - Nếu plaque bị khít ở phần chốt/extension (mặc định: 0.2mm)

5. THÊM VÀO DỰ ÁN CỦA BẠN

OPTION A - OpenSCAD (Khuyến nghị):

Tải tất cả file .scad về cùng một thư mục, rồi tạo một file .scad mới:

include <config.scad>

include <keyhole_subtraction.scad>

difference() {

import("your_project.stl");

// Thêm các rãnh keyhole tại vị trí bạn muốn

translate([x1, y1, z1]) keyhole_slot();

translate([x2, y2, z2]) keyhole_slot();

}

Các lệnh include sẽ tự động nạp toàn bộ kích thước từ config.scad và hình học keyhole. Bạn chỉ cần đặt vị trí các slot đúng chỗ là xong!

OPTION B - Dùng công cụ CAD khác:

1. Render keyhole_subtraction.scad trong OpenSCAD → Export ra STL

2. Import STL dự án của bạn vào phần mềm CAD

3. Import file keyhole_subtraction.stl

4. Canh vị trí object keyhole tại các điểm bạn muốn treo

5. Dùng phép boolean subtraction/difference

6. Export STL cuối cùng

      LƯU Ý: Tất cả file .scad phải nằm cùng một thư mục thì include mới hoạt động.

ĐÃ TEST VỚI

• Vít drywall tự khoan 6 x 1-1/4 in., mạ kẽm (Zinc plated)

• Đầu bulge head, #2 Phillips

• Đường kính đầu: 8.5mm

• Đường kính thân: 3.5mm

• Độ sâu đầu: 4.5mm

THÔNG SỐ CẤU HÌNH

Xem config.scad để biết mô tả chi tiết từng tham số. Một số giá trị hay chỉnh:

Parameter

Default

Description

screw_shaft_diameter

3.5mm

Đường kính phần ren

screw_head_diameter

8.5mm

Phần rộng nhất của đầu vít

screw_head_depth

4.5mm

Chiều cao đầu bulge

head_cone_expansion

2.5mm

Tăng thêm đường kính để khoang côn ôm vừa đầu vít

base_diameter

11mm

Kích thước bề mặt đế thấy được khi gắn tường

extension_diameter

8mm

Đường kính chốt khóa

slot_length

6mm

Độ dài trượt để khóa plaque

MẸO

• Nên in khối test trước khi sửa plaque thật của bạn

• Adapter nên in với phần đế (phần rộng) ÚP XUỐNG mặt bàn in

• Khối test nên in với mặt keyhole hướng XUỐNG để ra kết quả đẹp nhất

• KHÔNG dùng support cho rãnh keyhole (trừ khi bạn làm keyhole kích thước quá “cực đoan”)

• Nếu dùng loại vít khác, nhớ đo kỹ và chỉnh config.scad cho đúng

GIẤY PHÉP

Thiết kế này được phát hành theo public domain. Bạn cứ thoải mái chỉnh sửa, chia sẻ và dùng cho mục đích thương mại.

GHI CÔNG

Thiết kế dành cho vít drywall tiêu chuẩn như một lựa chọn thay thế cho các hệ treo dùng phụ kiện/vít “độc quyền”.
