Mẫu thay thế slider mặt trước Tektronix 2336

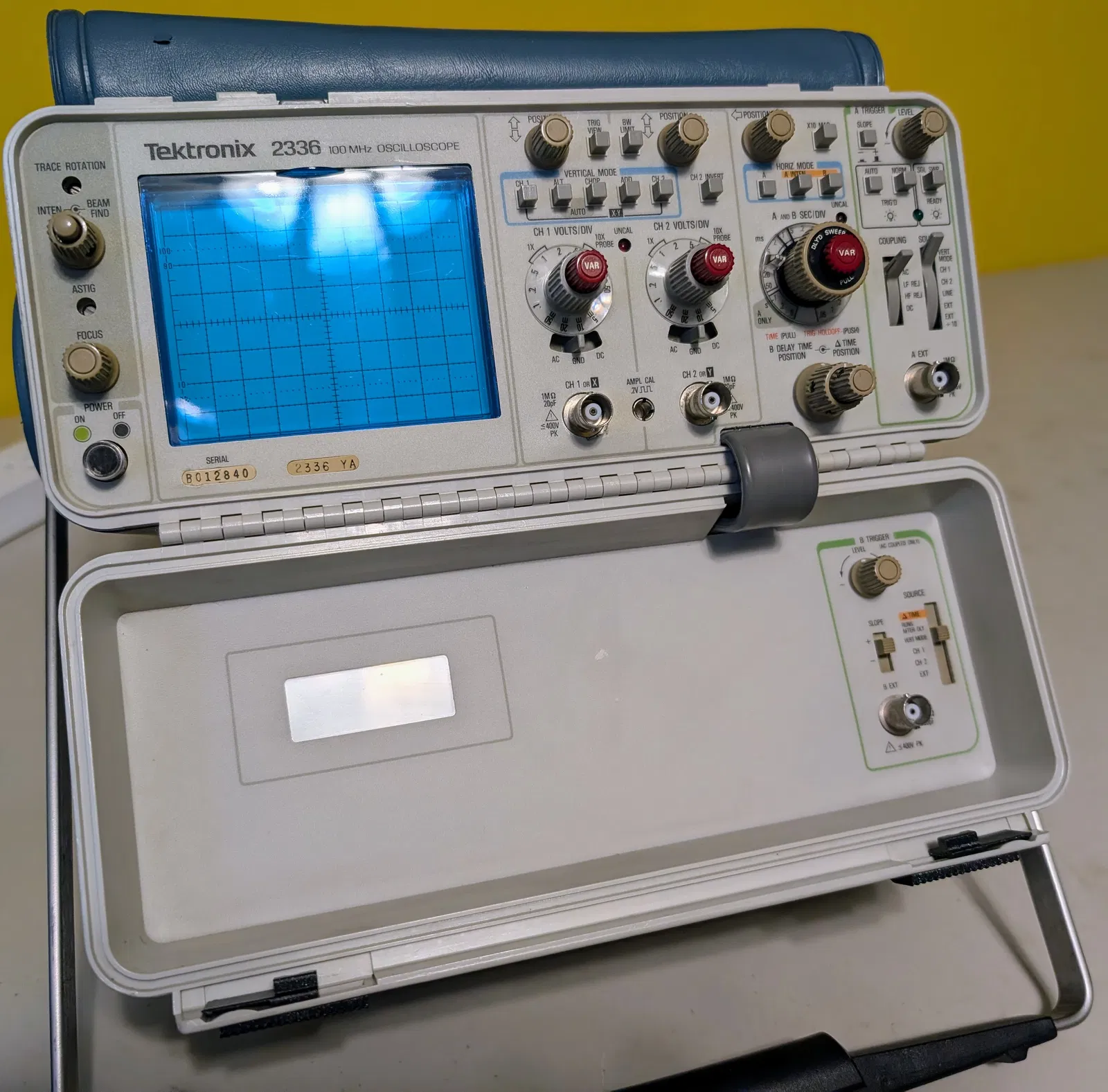

Mẫu slider thay thế cho mặt trước oscilloscope Tektronix 2336, khá khớp với bản zin—hay bị thiếu hoặc gãy. Cần 2 ốc M2 và 2 insert ren M2; in nghiêng để đẹp bề mặt, chú ý clip trái/phải khác nhau.
Mô tả

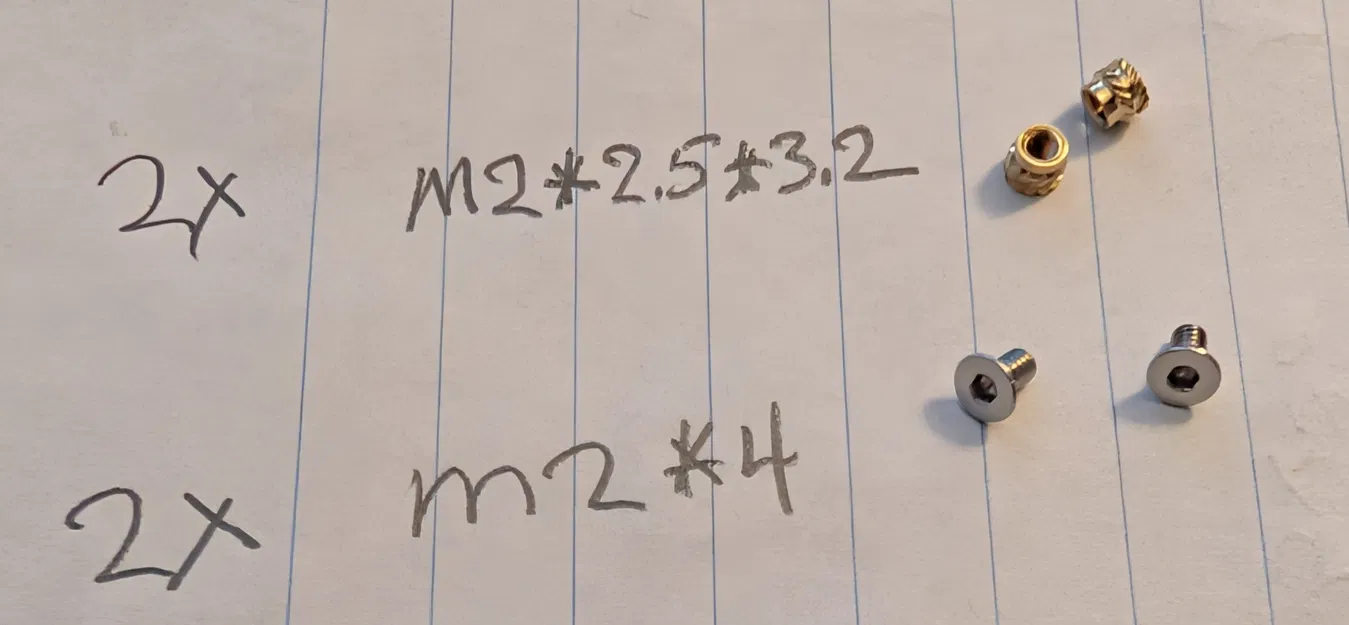

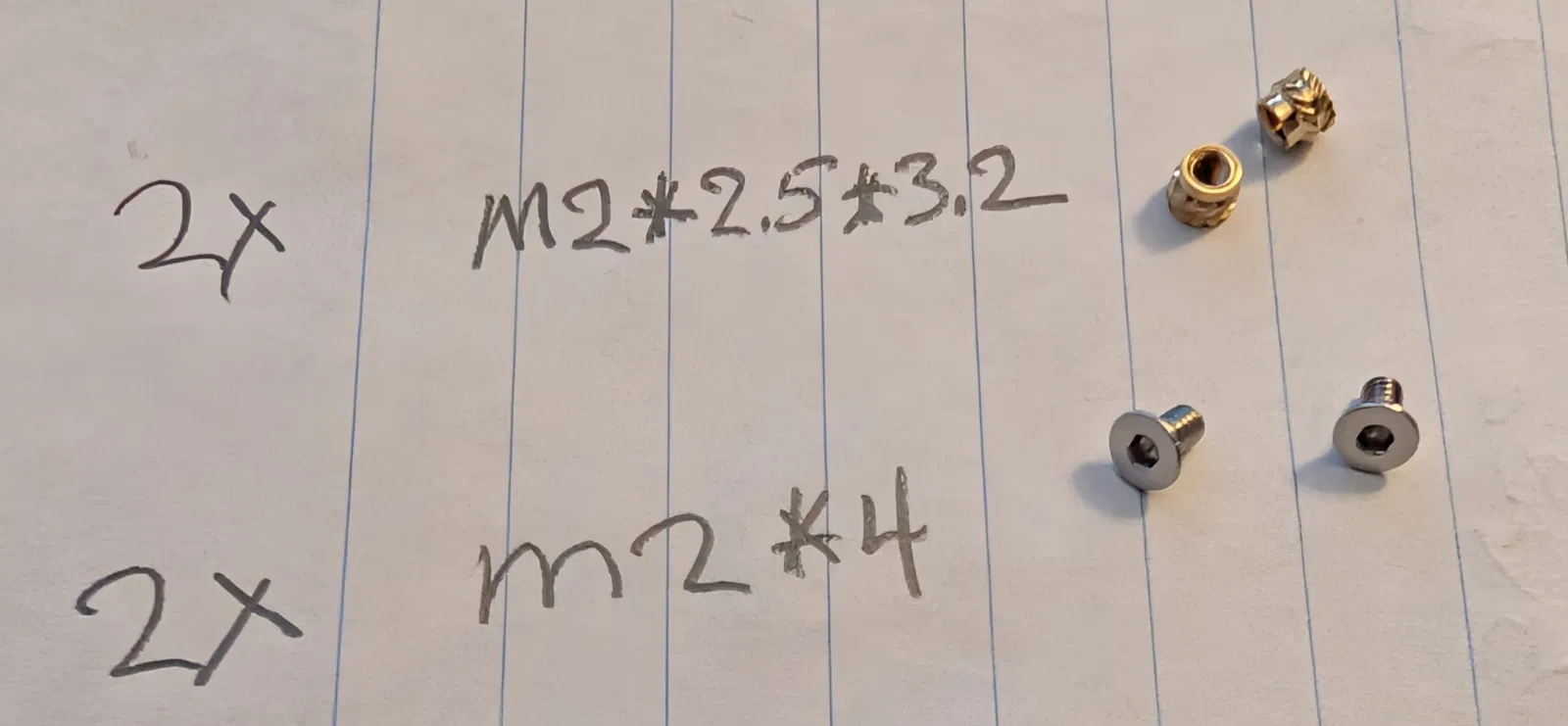

Bạn cần 2 con ốc M2 (loại có váy để nằm phẳng) và 2 insert ren kim loại M2 (xem hình).
Mình in các mẫu này nằm nghiêng trên cạnh bằng Core ONE. Cách này giúp bề mặt phần đỉnh của slider nhìn đẹp hơn. Lưu ý là bạn cần dựng file STL của slider đứng lên, đặt tựa trên cạnh có phần dày khi in.

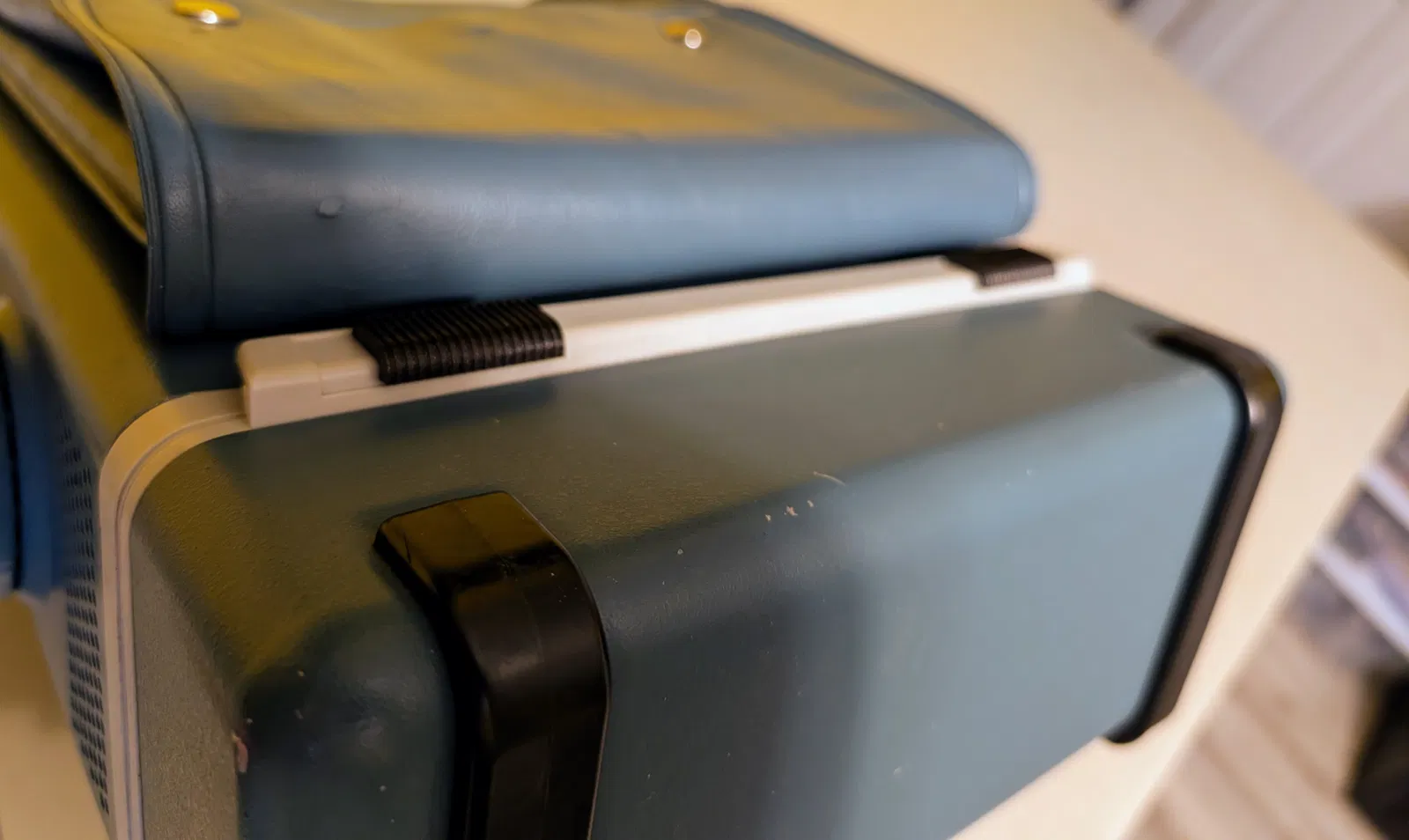

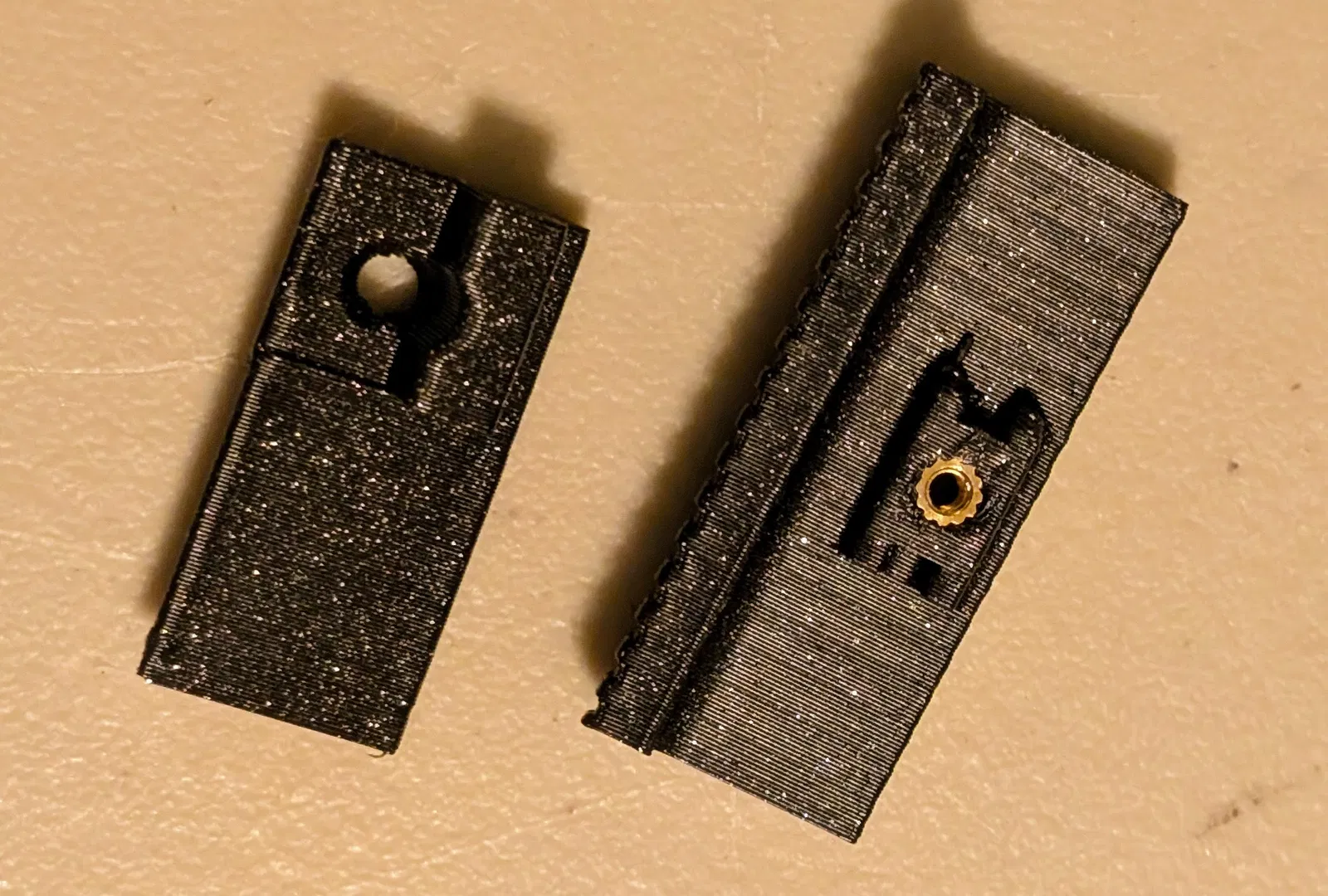

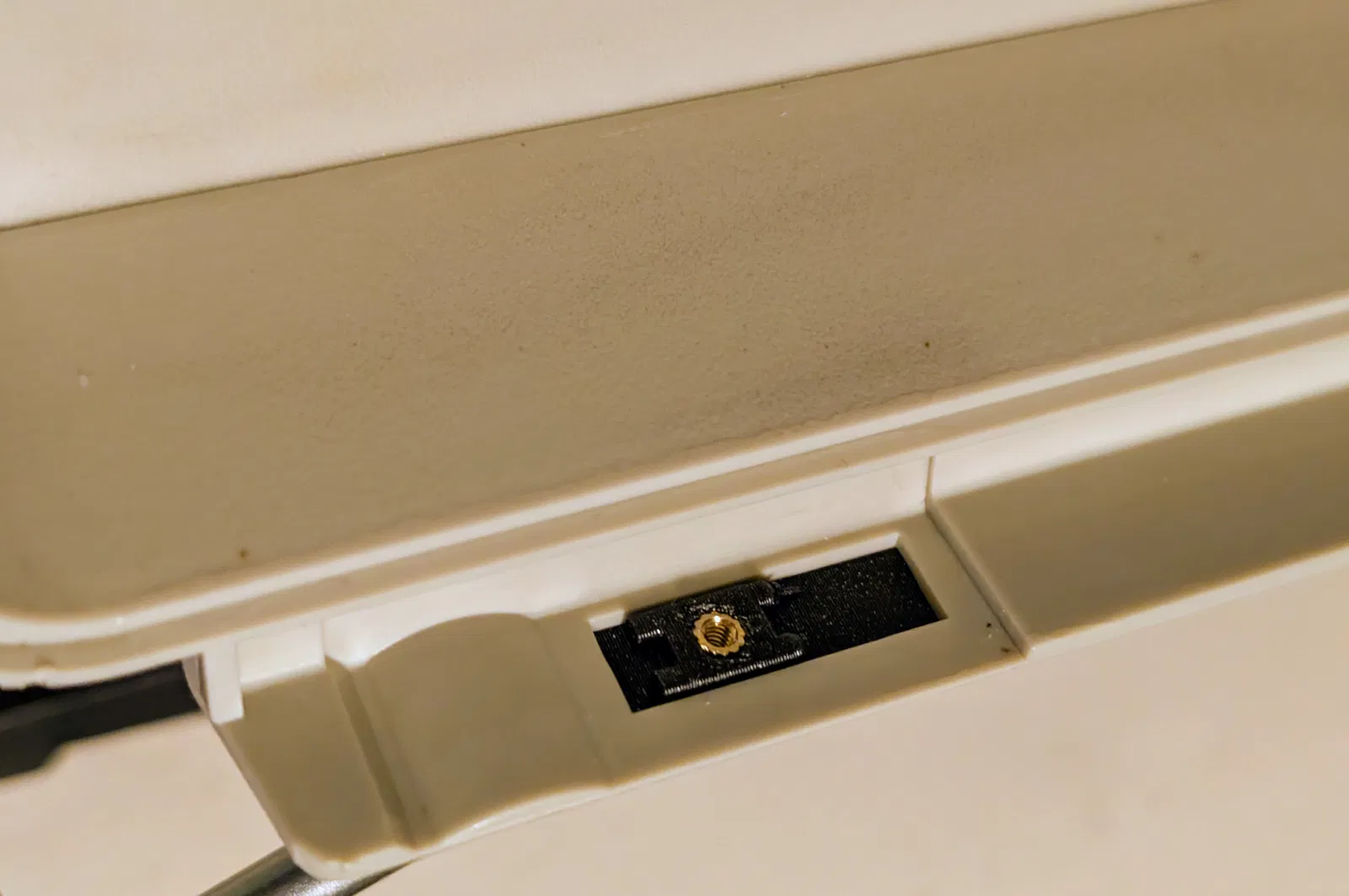

Lưu ý: Hai slider giống hệt nhau, tuy nhiên phần clip bên trái và bên phải là khác nhau. Việc gắn ốc có thể hơi lắt léo. Mình thấy dùng băng keo giấy tạm thời để cố định slider và clip tại chỗ sẽ dễ thao tác hơn.
