Thước dây 2M làm anten Uda-Yagi
Bộ chi tiết in 3D để ráp anten beam 2M kiểu Uda-Yagi từ ống PVC 1/2" và thước dây. Có ngàm director/driven/reflector gập cất, hỗ trợ gamma match, kẹp cho Bearcat (Uniden) scanner.
Mô tả
Mình để tên Uda lên trước vì ổng gần như không bao giờ được ghi công xứng đáng, chỉ tại tên ổng nghe không “ngầu” bằng Yagi.

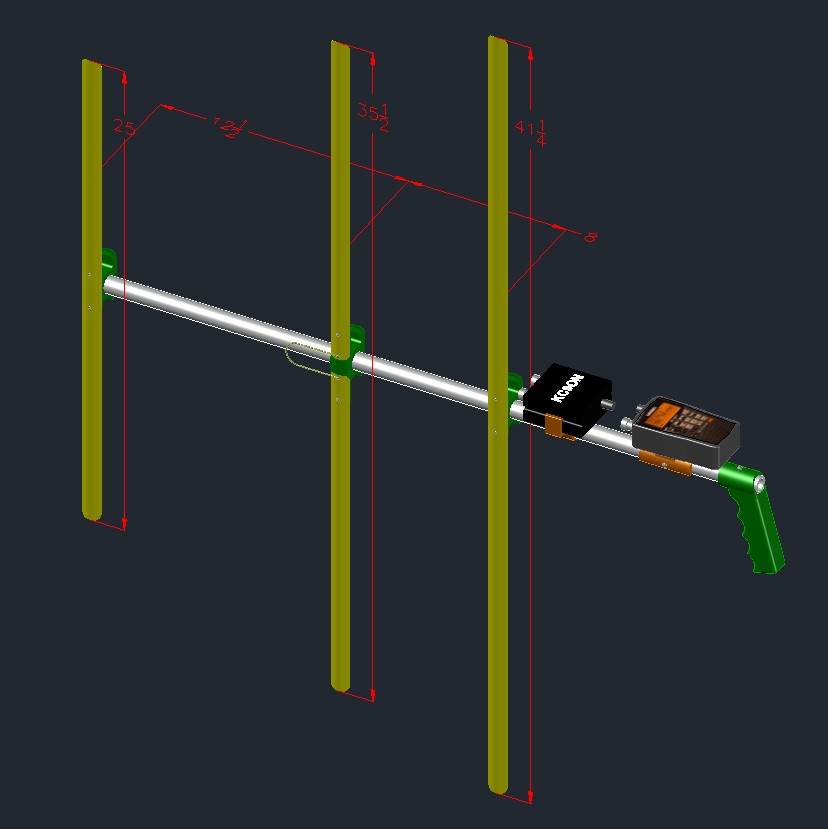

Dự án này là bộ chi tiết để làm một anten beam 2M kiểu Uda-Yagi bằng một đoạn ống nước PVC 1/2" nguyên cây (dài khoảng 38.5"). Không cần thêm bất kỳ co/tê/khớp nối PVC nào. Phần hardware chỉ cần vài con vít tôn nhỏ (m3 hoặc #6).
Phần driven element được thiết kế dạng split element với gamma match (khoảng 8" dây đồng kèm cos tròn/crimp ring terminals).
Thiết kế này gồm ngàm (mount) cho director, driven-element và reflector, cho phép gập thước (tape) lại để cất gọn. Mình phủ Plasti-Dip lên hai đầu các đoạn thước (sau khi giũa/chà nhám).
Các ngàm được thiết kế để dùng với máy scanner Bearcat (Uniden) để kẹp giữ chắc. Mình dùng scanner để fox hunting với các bạn Scouts trong hoạt động Radio Merit Badge vì mình không thể để Scouts tự mang transciever đi (chưa có license). Mình thích bản snap-on nhất.
Mình in tất cả chi tiết bằng PETG, infill 25%. Tất cả parts được thiết kế bằng AutoCAD (có kèm file).
Supports chỉ cần tối thiểu cho một số chi tiết (như scanner mount và beam mounts). Mình dùng loại tree đã sơn (painted tree type).
