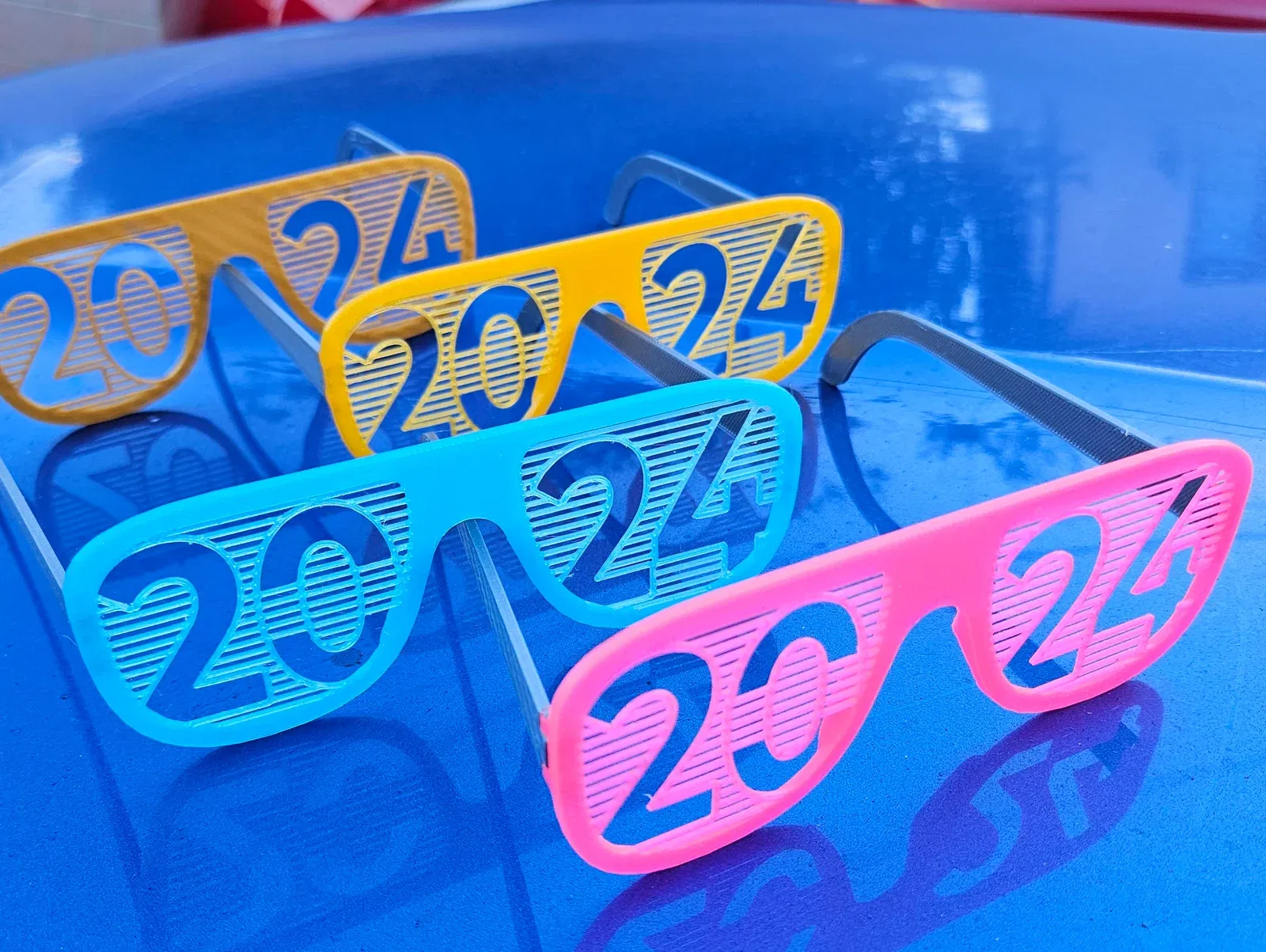

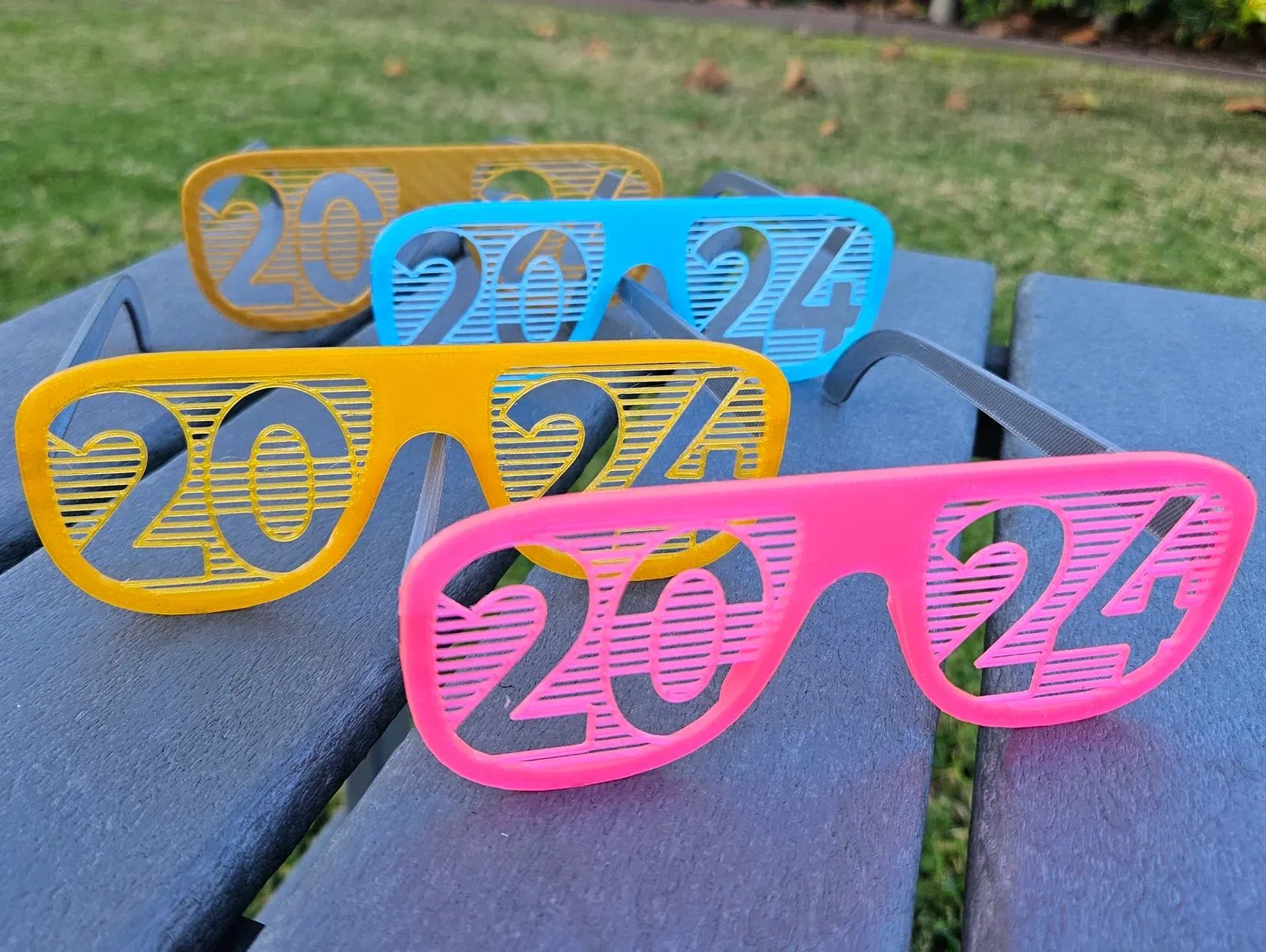

Kính Shutter Shades 2024

Kính in nhanh cho dịp New Year's 2024!

Thông tin Remix

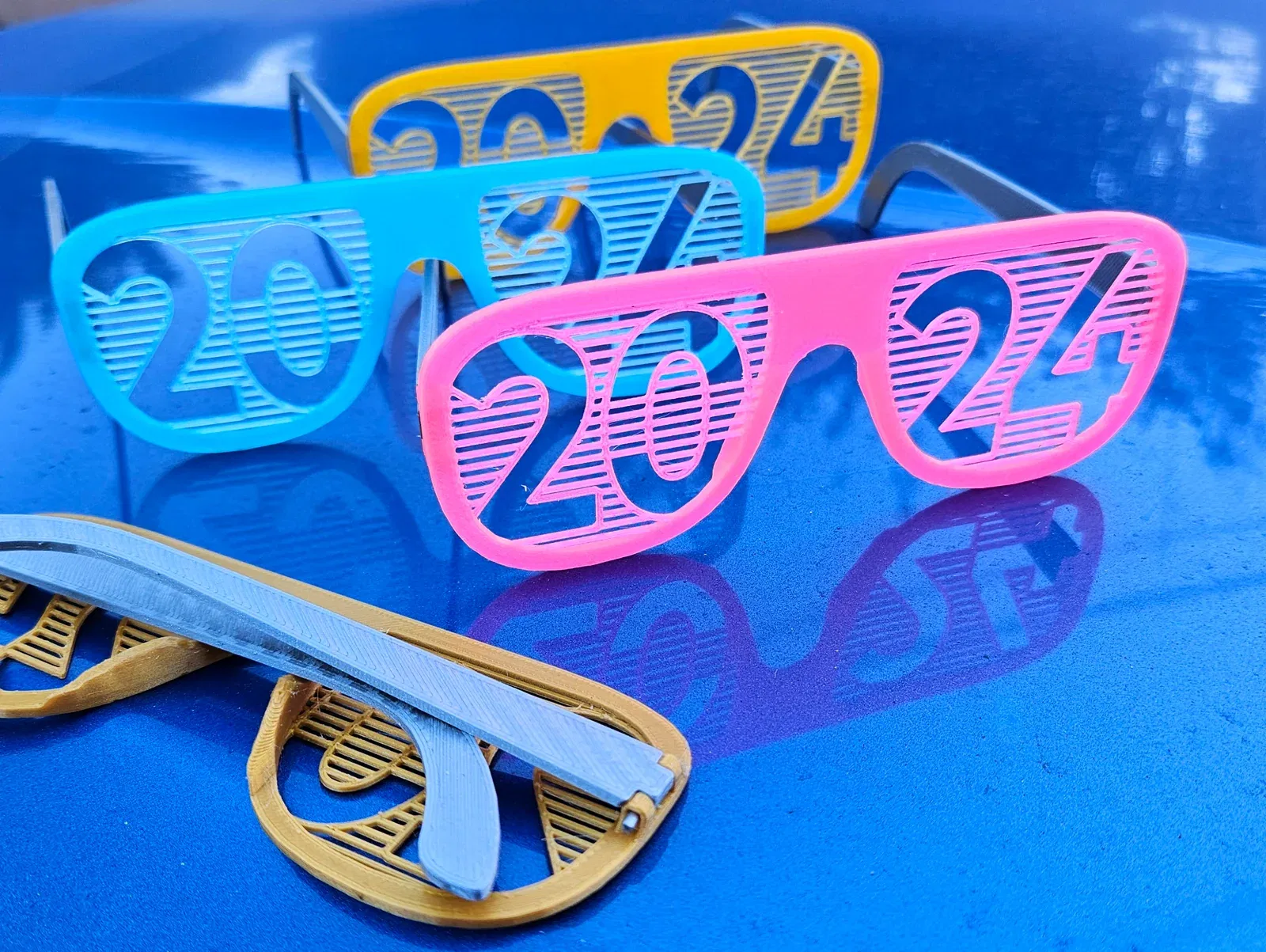

Điểm mới chính ở bản này là cơ chế bản lề bằng sợi filament, lấy cảm hứng từ một bản remix shutter shades khác. Thiết kế openscad gốc làm rất tốt nhưng phần càng gài (snap-fit arms) lại khá dễ gãy. Mình dùng Blender để làm vài thao tác boolean, rồi gia cường thủ công phần bản lề và thêm cầu mũi. Thành phẩm ra ổn. Mình cũng tạo nhiều size cho người lớn, teen, trẻ em và toddler dựa trên bảng size này.

Model nguồn:

1. Thiết kế 2023 của mình
2. Thiết kế 2022 của mình
3. Bản lề lấy cảm hứng từ thing:4703203 của nutshell
4. openscad tuỳ biến thing:1603773 của drjames
5. Thiết kế shuttershades gốc thing:28706 của cmcnamara

In 3D

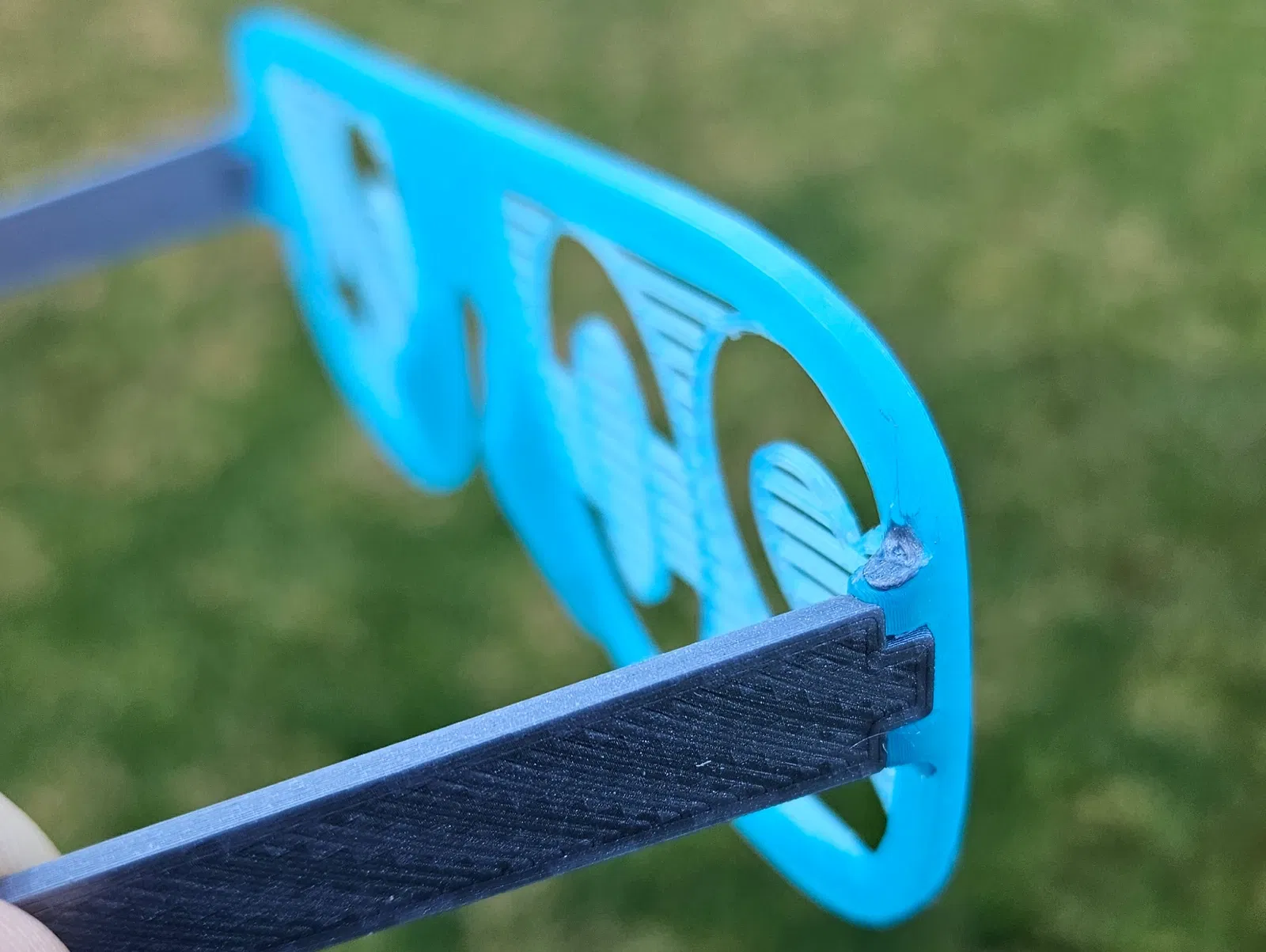

Dùng một đoạn ngắn filament 1.75 mm làm chốt bản lề; hơ nóng bằng mỏ hàn (soldering iron) hoặc dụng cụ tương tự để làm nó chảy dính/cố định lại. Nếu lỗ hơi khít, bạn có thể dùng mũi khoan 2mm. Lỗ được model ở 2mm rồi nên còn tuỳ máy in của bạn.

PLA dùng được nếu bạn xài nhẹ tay, nhưng bản lề sẽ chắc hơn khi dùng HTPLA/PETG... Nếu bạn có textured bed thì nên dùng để bề mặt nhìn đẹp hơn. Mình khuyến nghị bật setting “don't cross perimeters” để giảm stringing của PETG (đã bật sẵn trong file 3mf).
