Modularer Filamentroller – Con lăn giữ cuộn filament dạng module

Có rất nhiều filament roller, nhưng mình chưa tìm được cái nào có thể tùy biến tự do. Thêm nữa, đa số mẫu đều quá lớn với máy in của mình vì mình chỉ có bed cỡ 200 x 200.

Vậy nên mình cần một hệ thống có thể mở rộng bất cứ lúc nào và cũng in được bằng máy in nhỏ. Ngoài ra mình muốn không phải mua thêm gì hết và tất cả các phần cần thiết đều có thể tự in (ngoại lệ: hygrometer và chất hút ẩm). Toàn bộ hệ thống lắp theo kiểu cắm và kẹp nên chắc cực kỳ. Không cần ốc vít, đai ốc, nam châm, v.v.

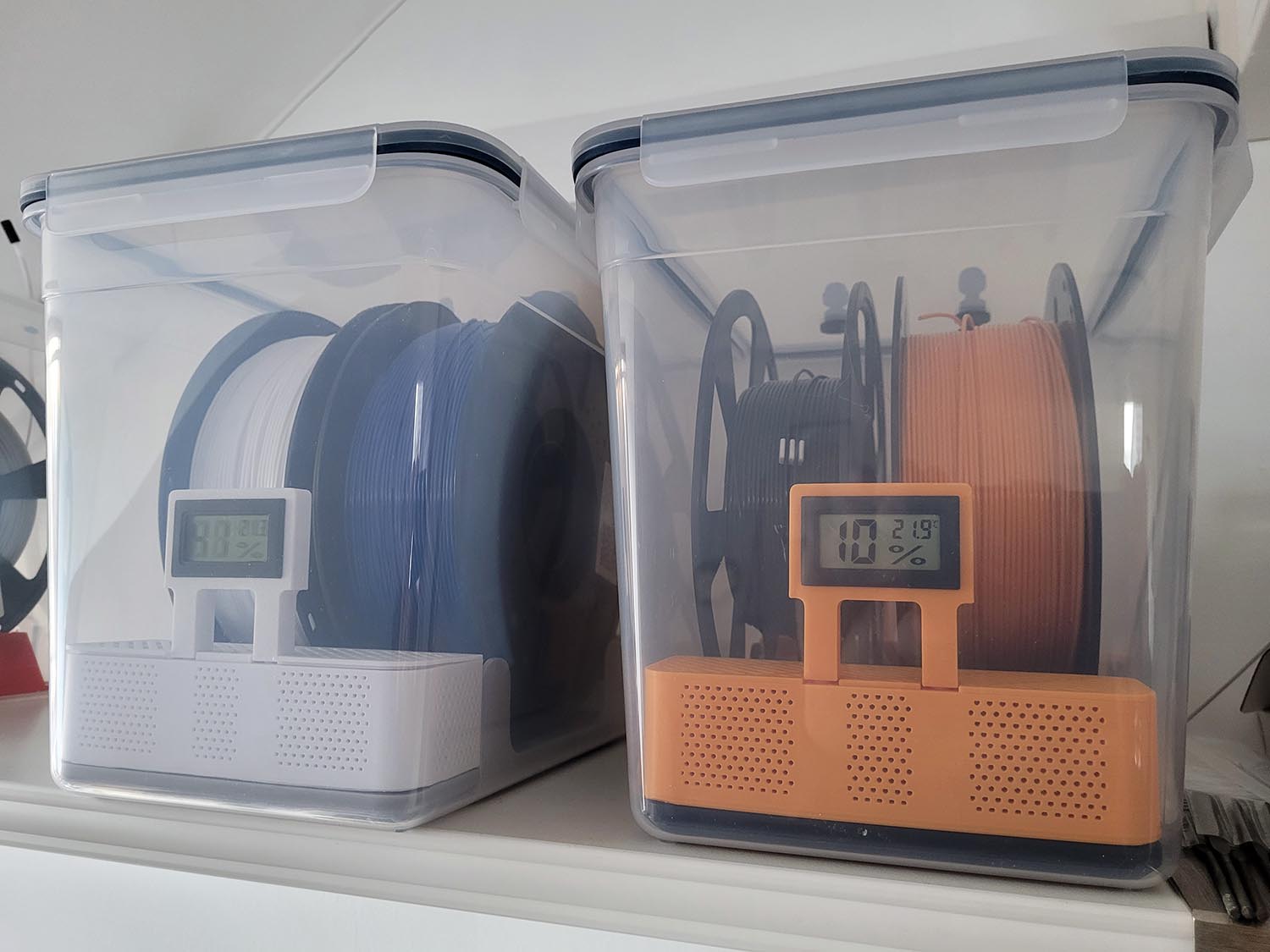

Phần holder có thể in cho 1 cuộn hoặc cho “n” cuộn. Không có giới hạn; kể cả bạn in holder cho 20 cuộn thì chúng vẫn tạo thành một khối chắc chắn. Ở hai đầu có các vị trí để gắn khung (frame). Nhờ vậy bạn có thể chỉnh holder cho drybox tự làm một cách dễ dàng. Ở đây mình đính kèm một khung cho hộp Ikea365+. Bạn có thể tự tạo khung cho các hộp khác rất đơn giản. Các khung này sẽ đỡ phần drybox (tùy chọn). Drybox có một vị trí để gắn thêm phụ kiện. Ví dụ có thể cắm hygrometer hoặc tay cầm vào đó. Mình có đính kèm một holder cho hygrometer dạng chữ nhật kích thước 48mm x 28mm. Holder cho các loại hygrometer khác có thể tự tạo và cắm vào drybox. Mình đặt hygrometer cao hơn so với các mẫu khác một chút; mình thấy đặt hygrometer sát ngay drybox không hợp lý. Đương nhiên ngay sát drybox thì không khí sẽ khô. Vì vậy mình để holder cao hơn.

Holder phù hợp cho cuộn filament có bề rộng tới 74 mm.

File thiết kế gốc có thể tải trên OnShape để remix: https://cad.onshape.com/documents?nodeId=84035aa55a231dbdcc9e2671&resourceType=folder

Các chi tiết rời

Holder gồm hai chi tiết bên (side parts), hai trục (axles) và hai kẹp (clamps). Đây là cấu hình tối thiểu. Trục không cần vòng bi và vẫn quay tự do. Chỉ cần cắm trục vào vị trí lắp và dùng kẹp để nối các gân (stegs) của hai chi tiết bên.

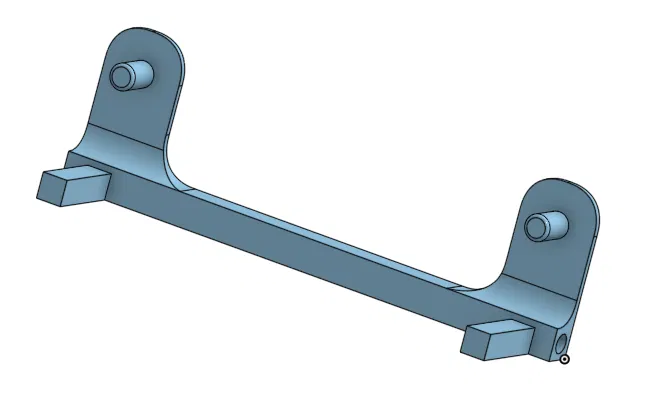

Chi tiết bên:

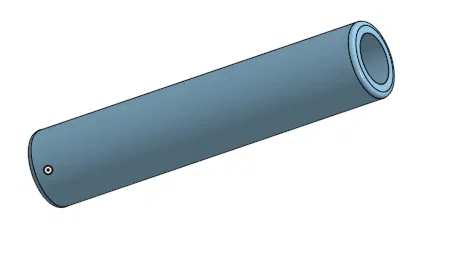

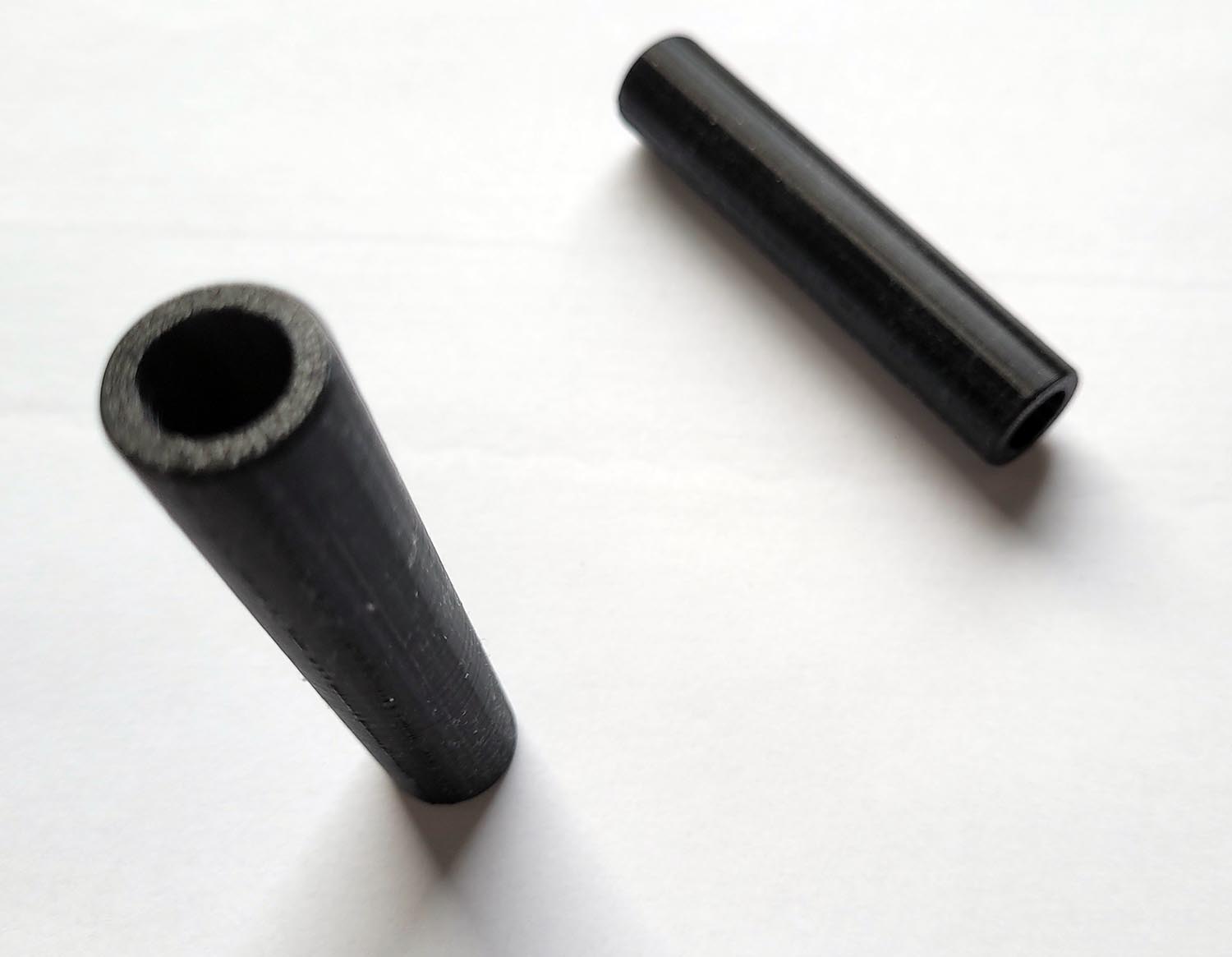

Trục:

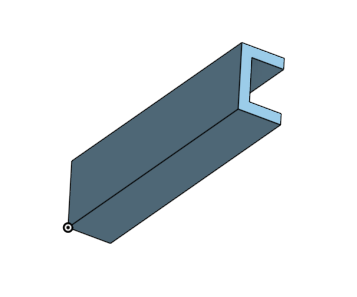

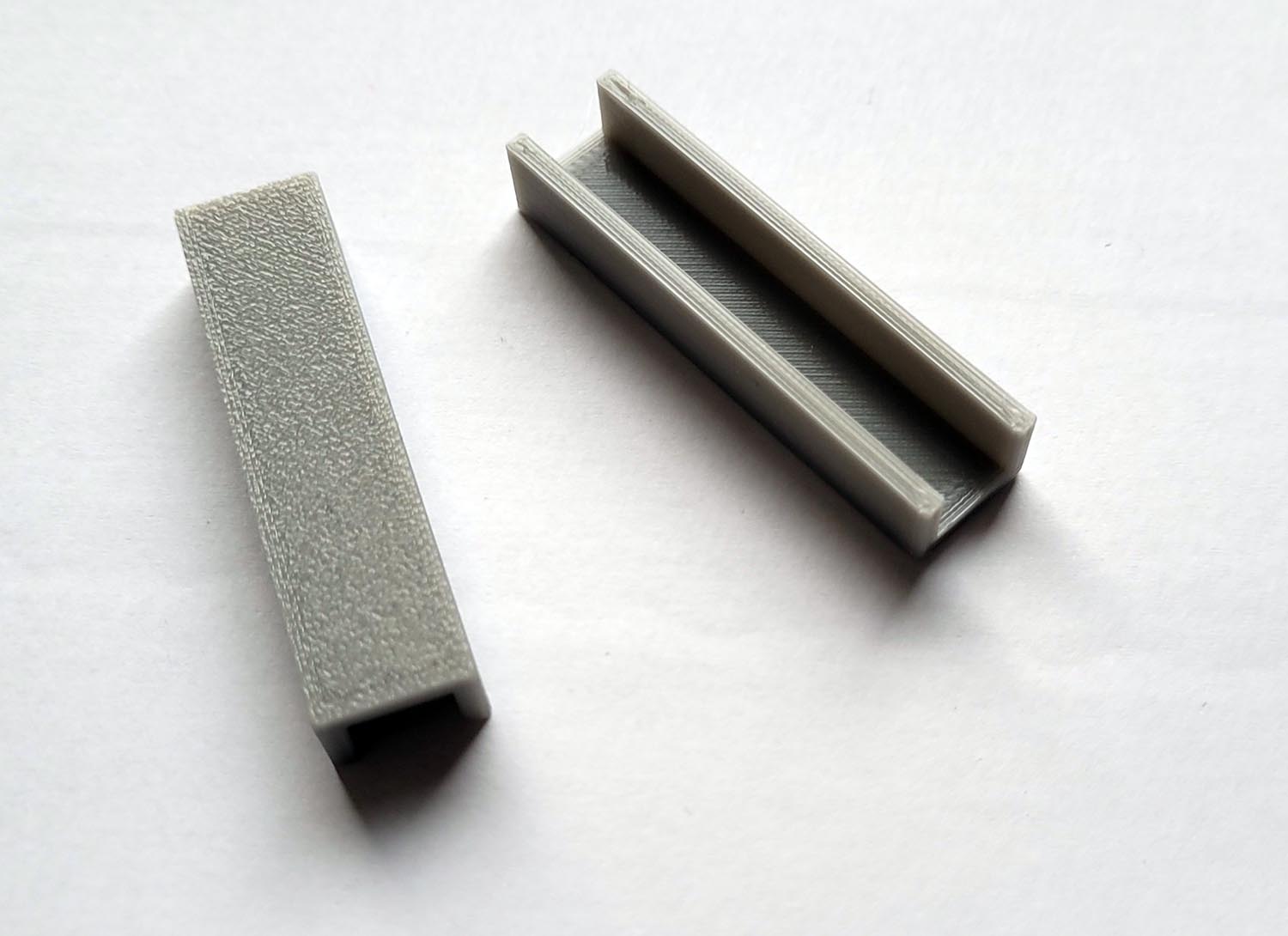

Kẹp:

Với ba loại chi tiết này, bạn có thể lắp một holder cho một cuộn filament. Mỗi chi tiết cần 2 cái.

Nếu muốn đặt nhiều cuộn trên một holder thì cần thêm một chi tiết nữa: phần giữa (middle part).

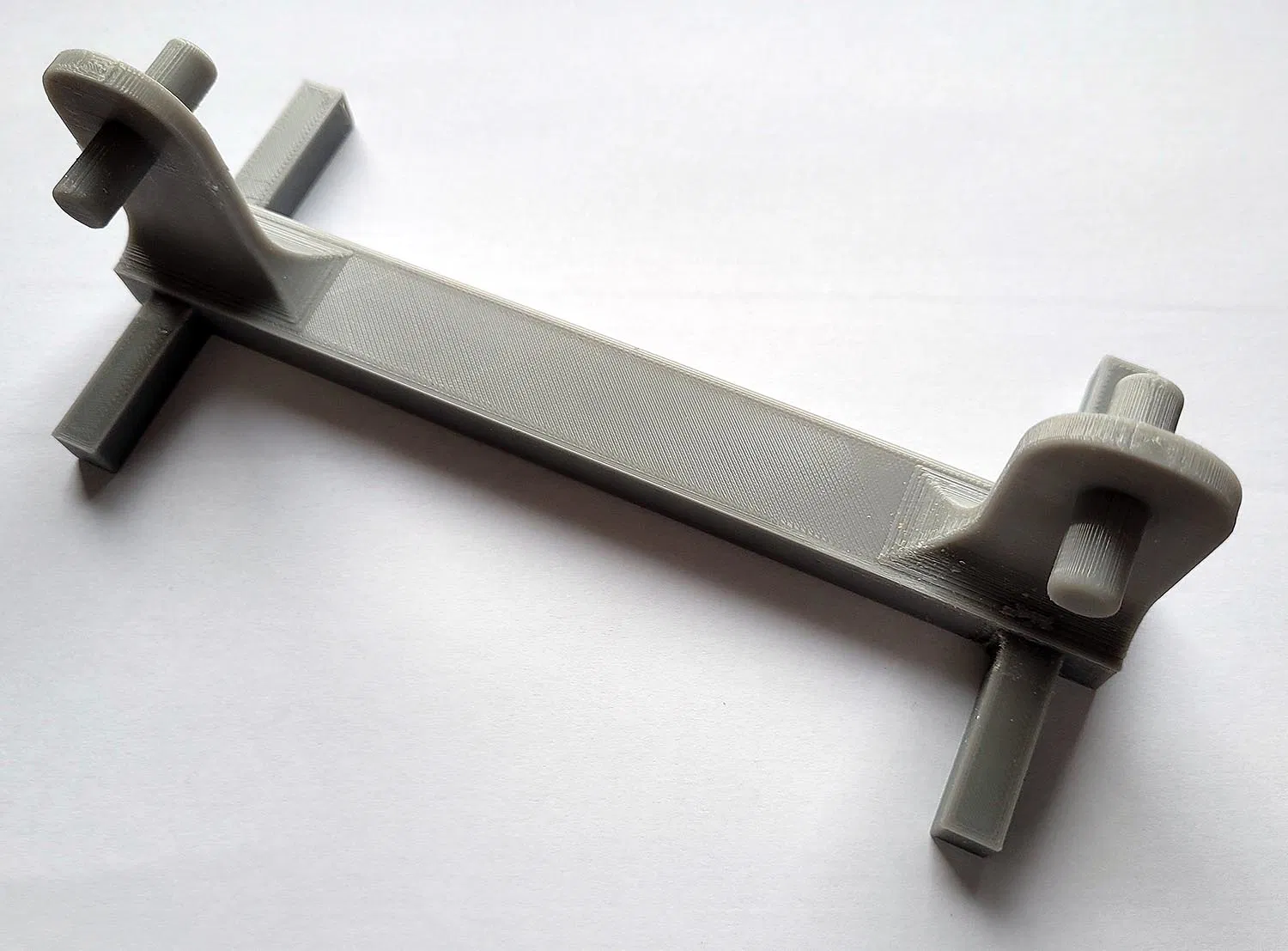

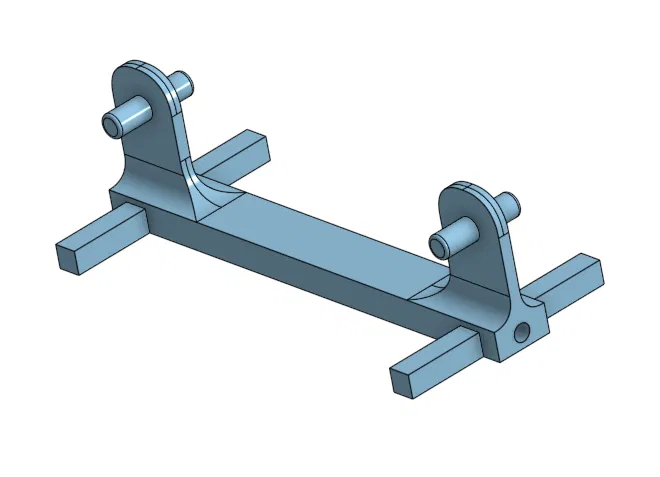

Phần giữa:

Với phần giữa này cộng thêm 2 trục và 2 kẹp nữa, bạn có thể chạy 2 cuộn. Mỗi cuộn thêm sẽ luôn cần: 1 phần giữa, 2 trục và 2 kẹp.

Số cuộn

Chi tiết bên

Phần giữa

Trục

Kẹp

1

2

0

2

2

2

2

1

4

4

3

2

2

6

6

4

2

3

8

8

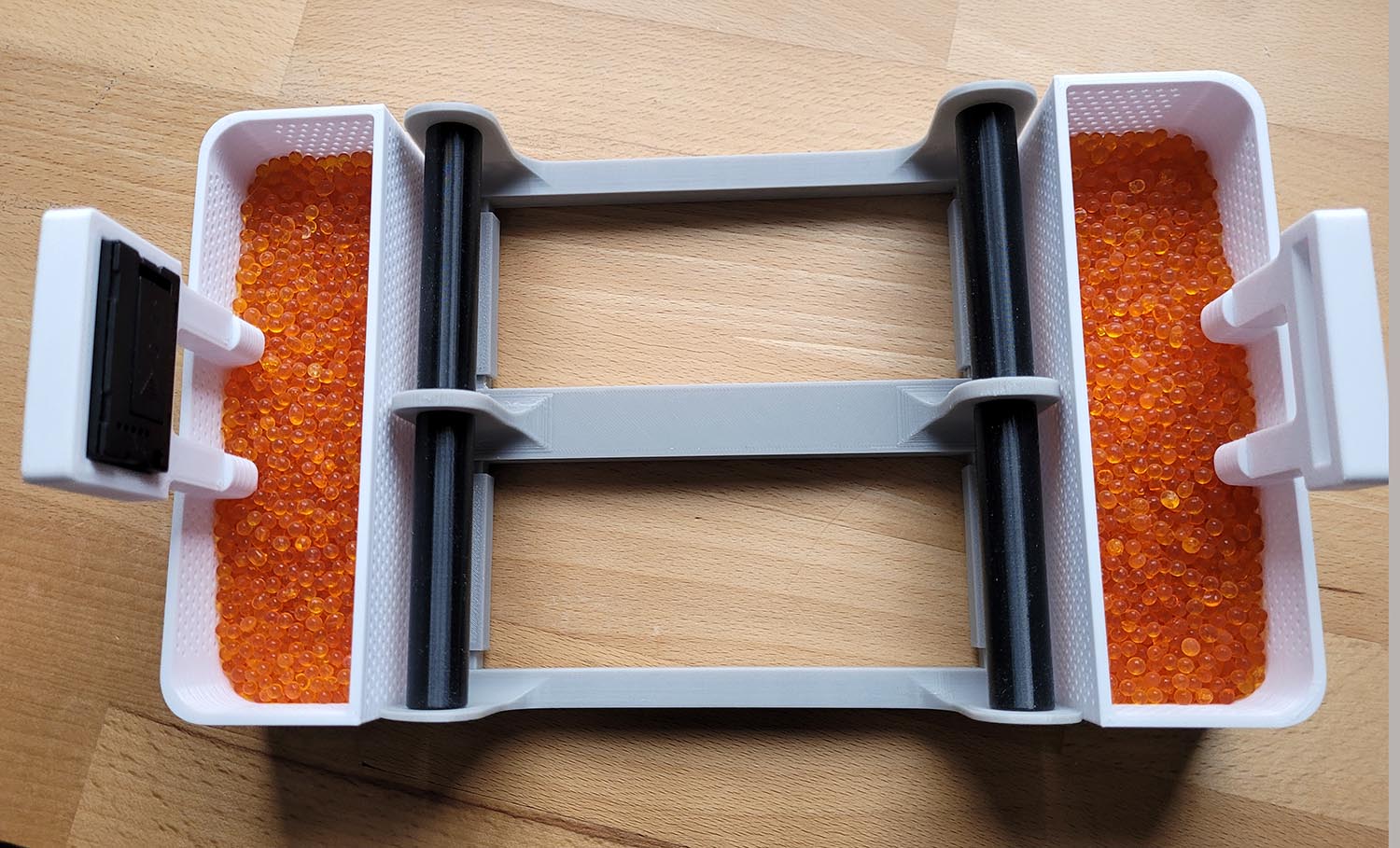

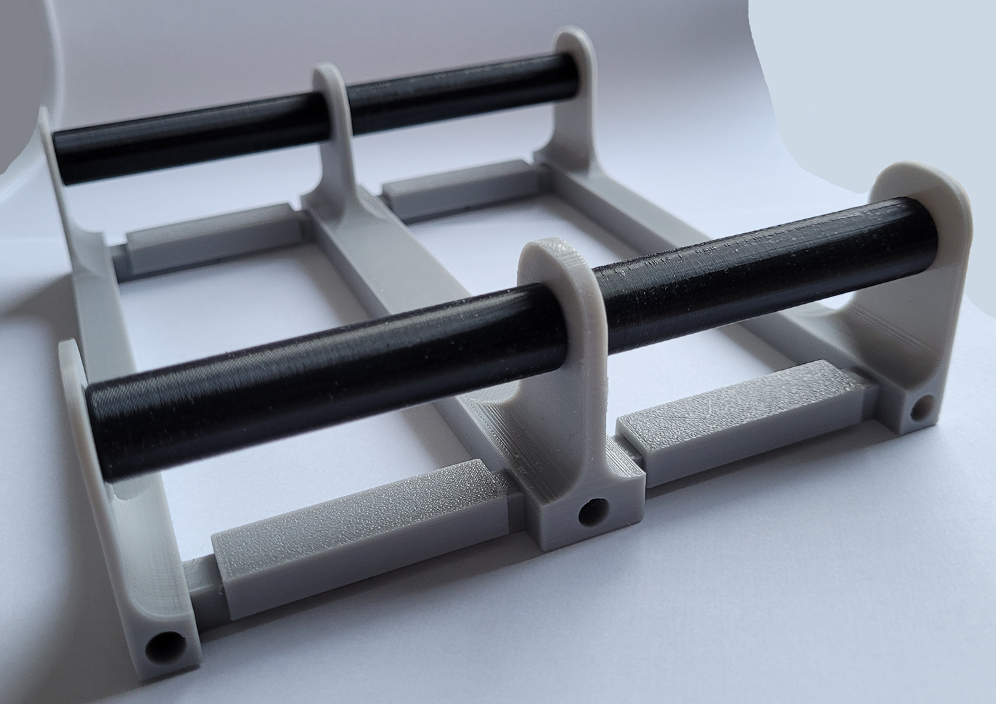

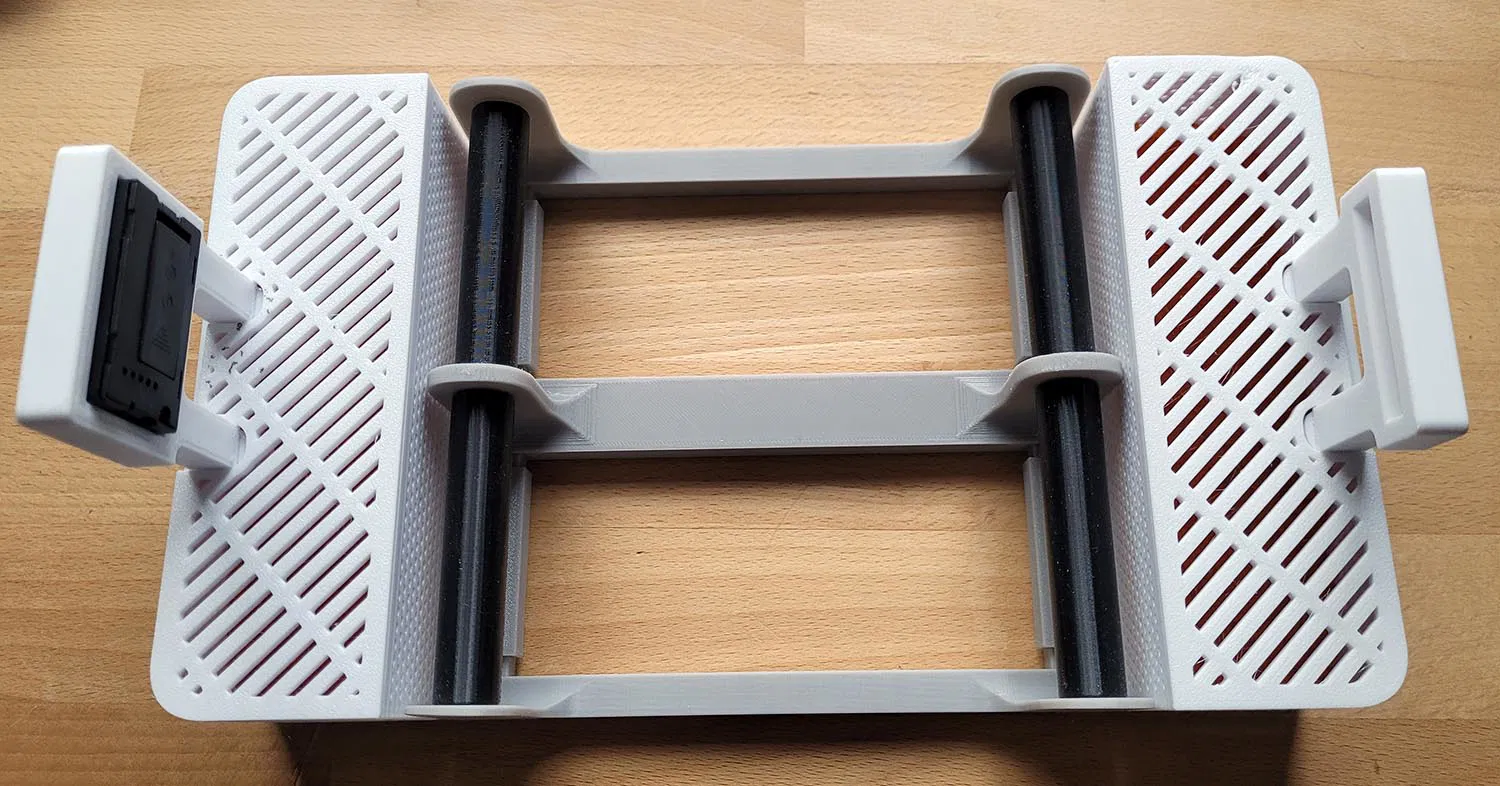

Ví dụ cho 2 cuộn

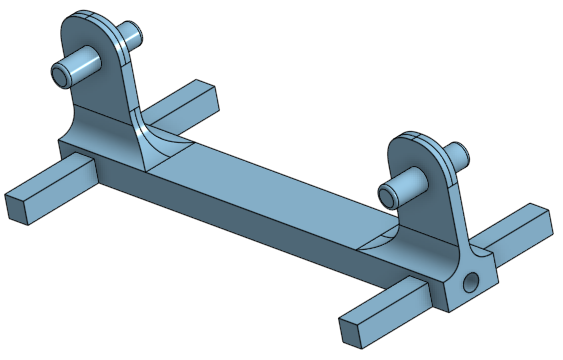

Phía trước có thể thấy 3 lỗ (6mm). Đây là các vị trí để gắn thêm module, ví dụ như khung cho hộp Ikea 365+.

Tùy chọn cho Ikea365+

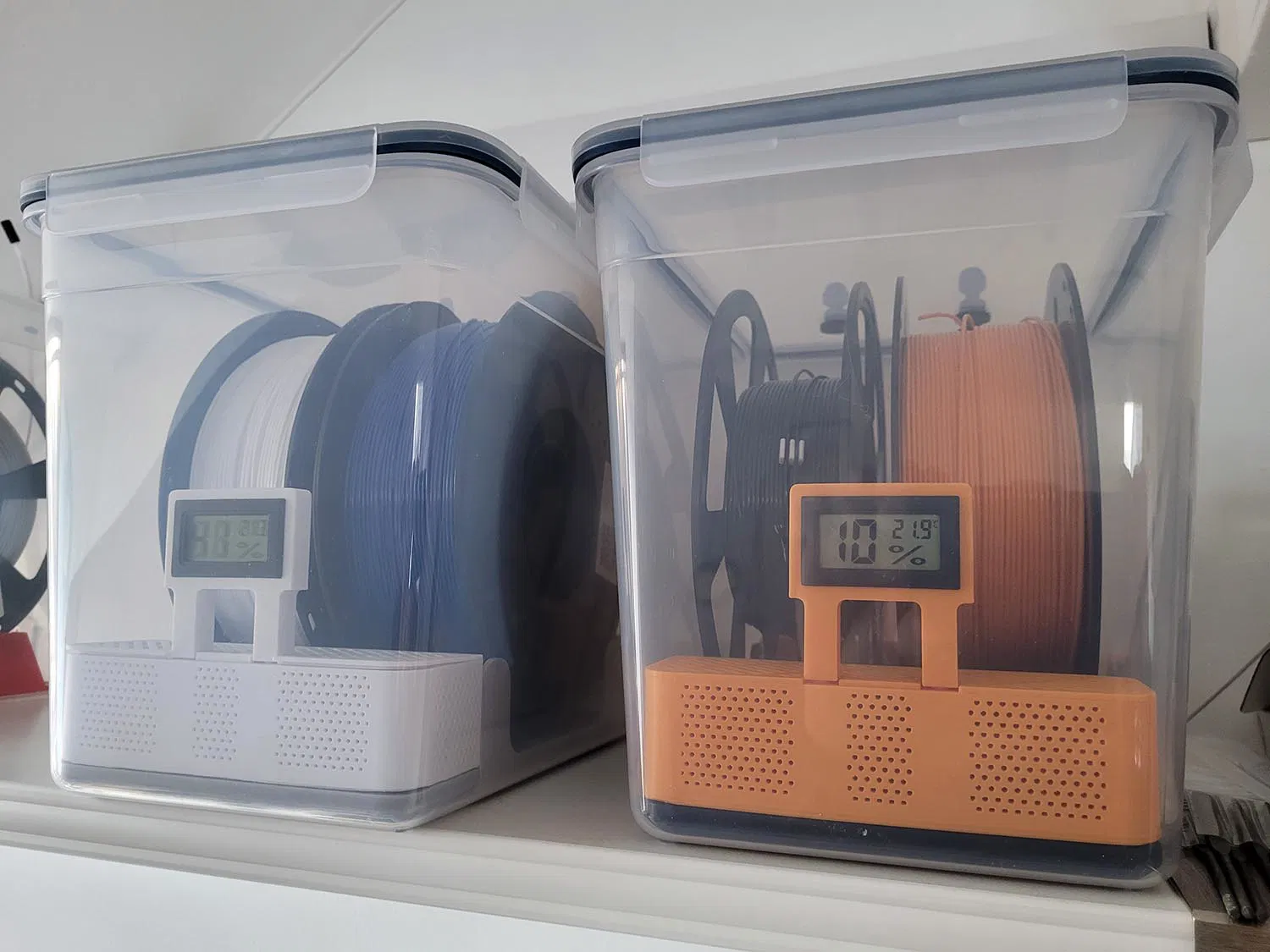

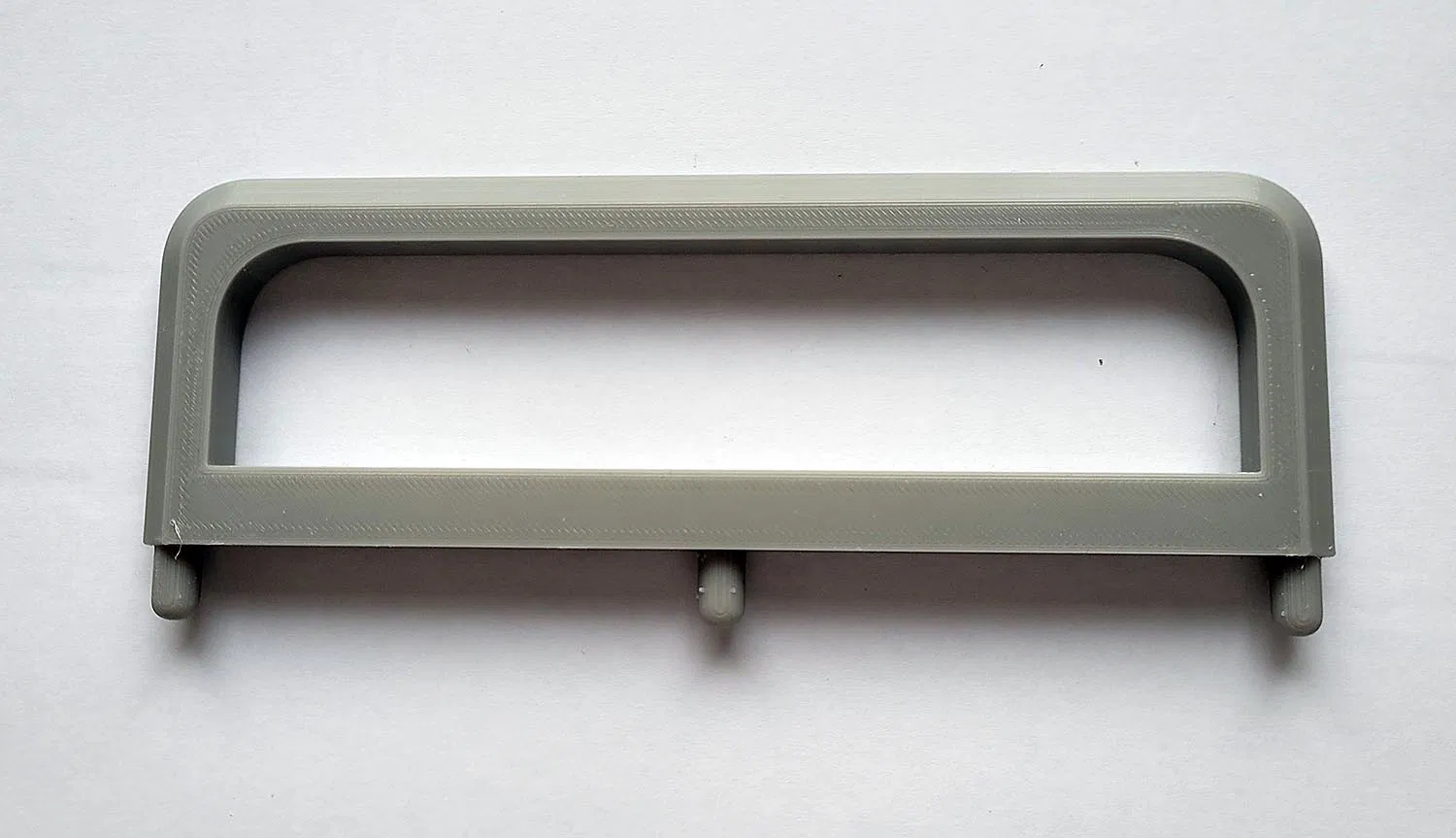

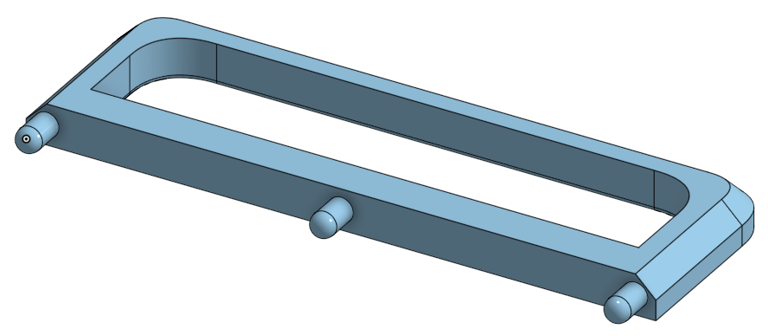

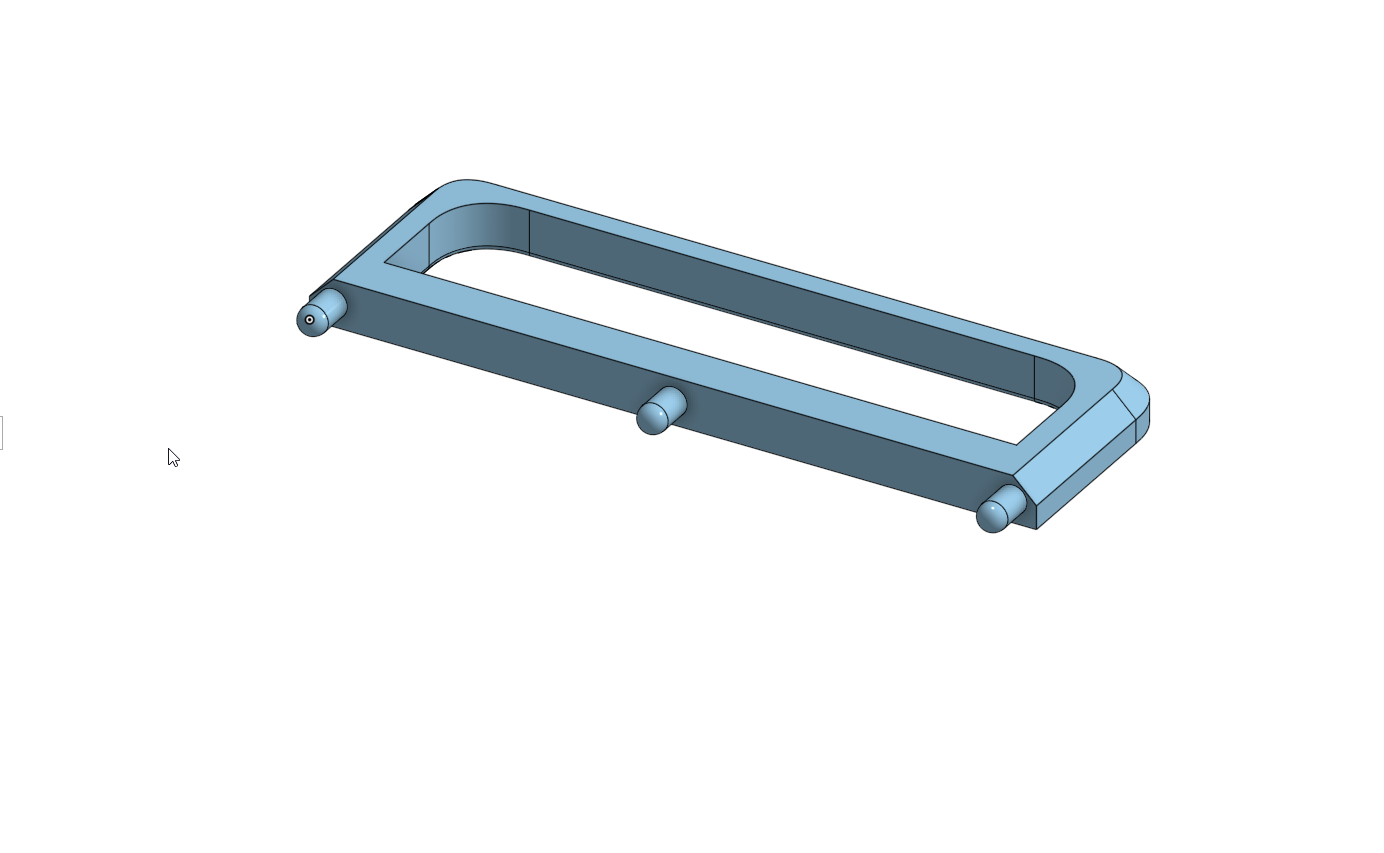

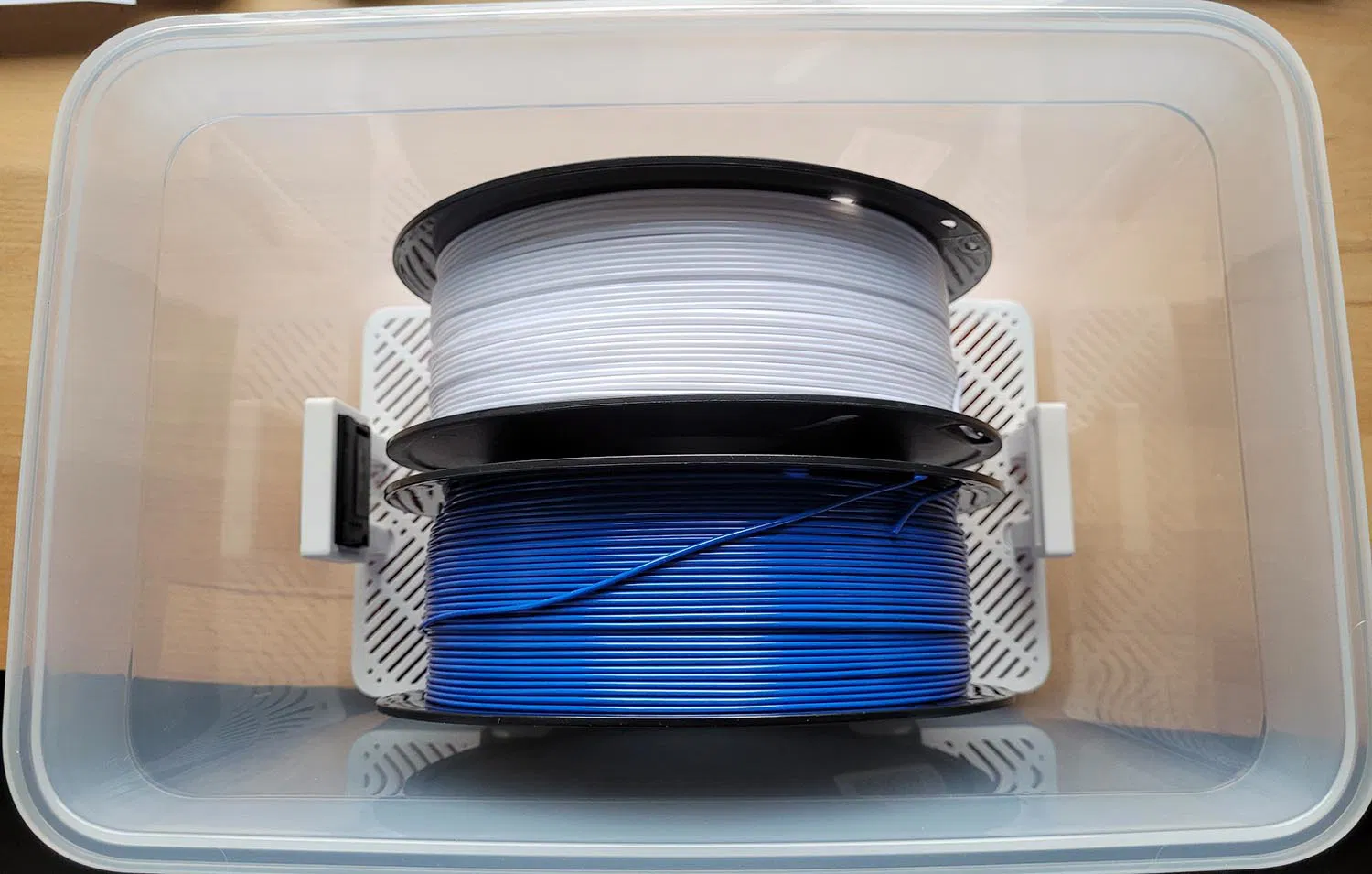

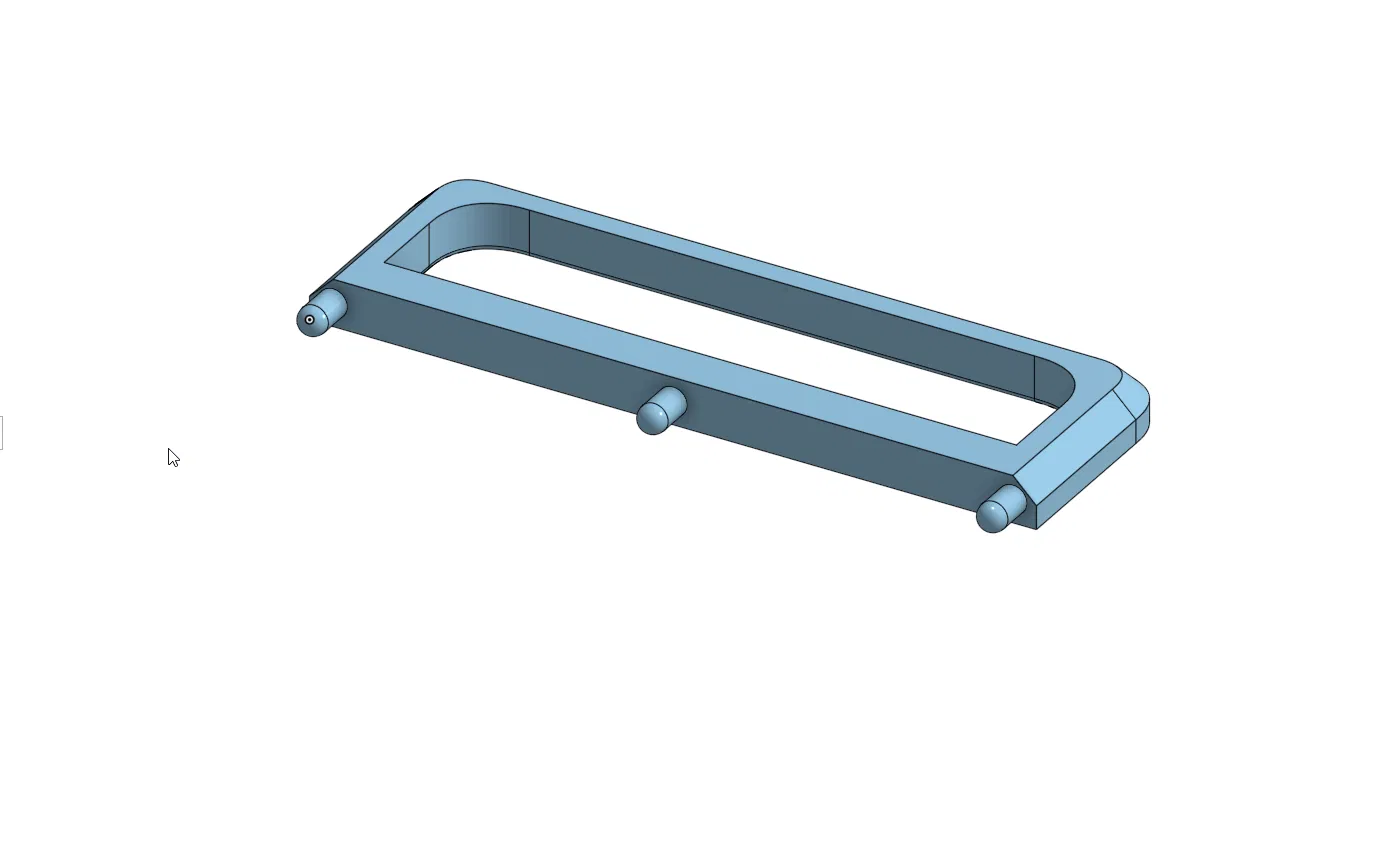

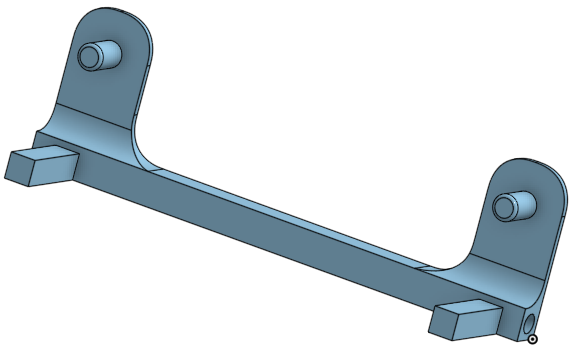

Ở đây mình minh họa với hộp Ikea365+ cách cấu hình holder cho hộp này. Đầu tiên bạn cần một khung phụ cho cả hai đầu. Nhờ vậy con lăn giữ cuộn sẽ được cố định chắc trong hộp.

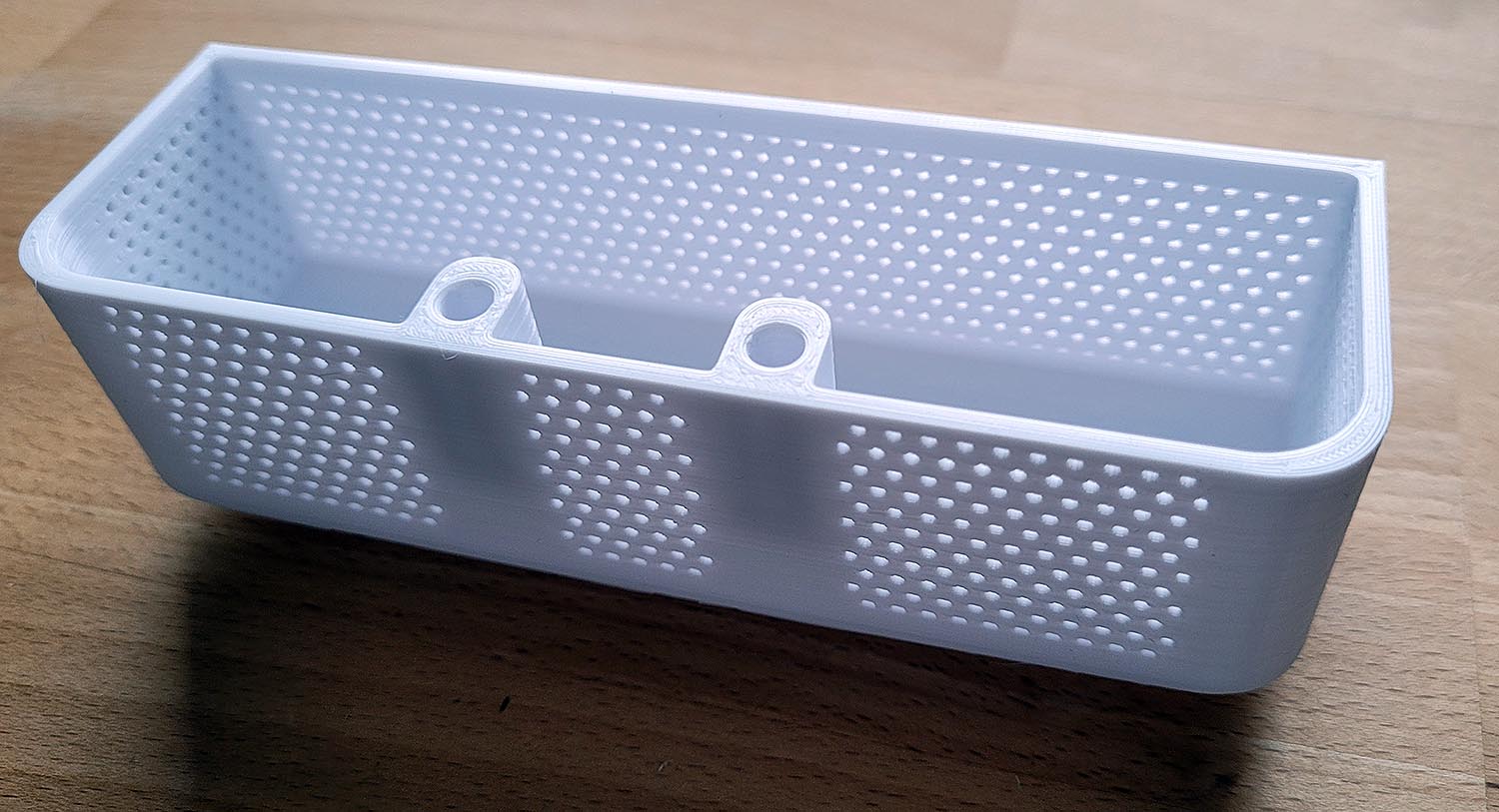

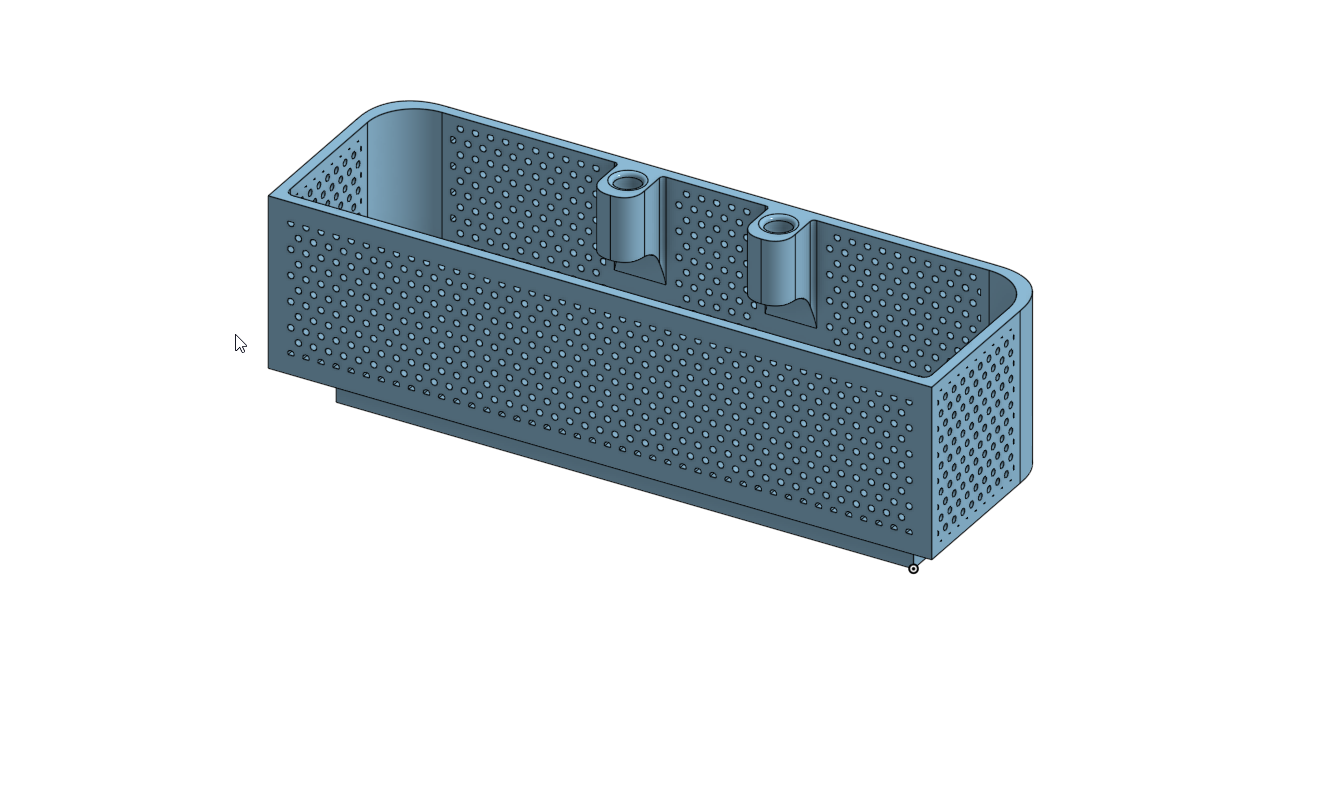

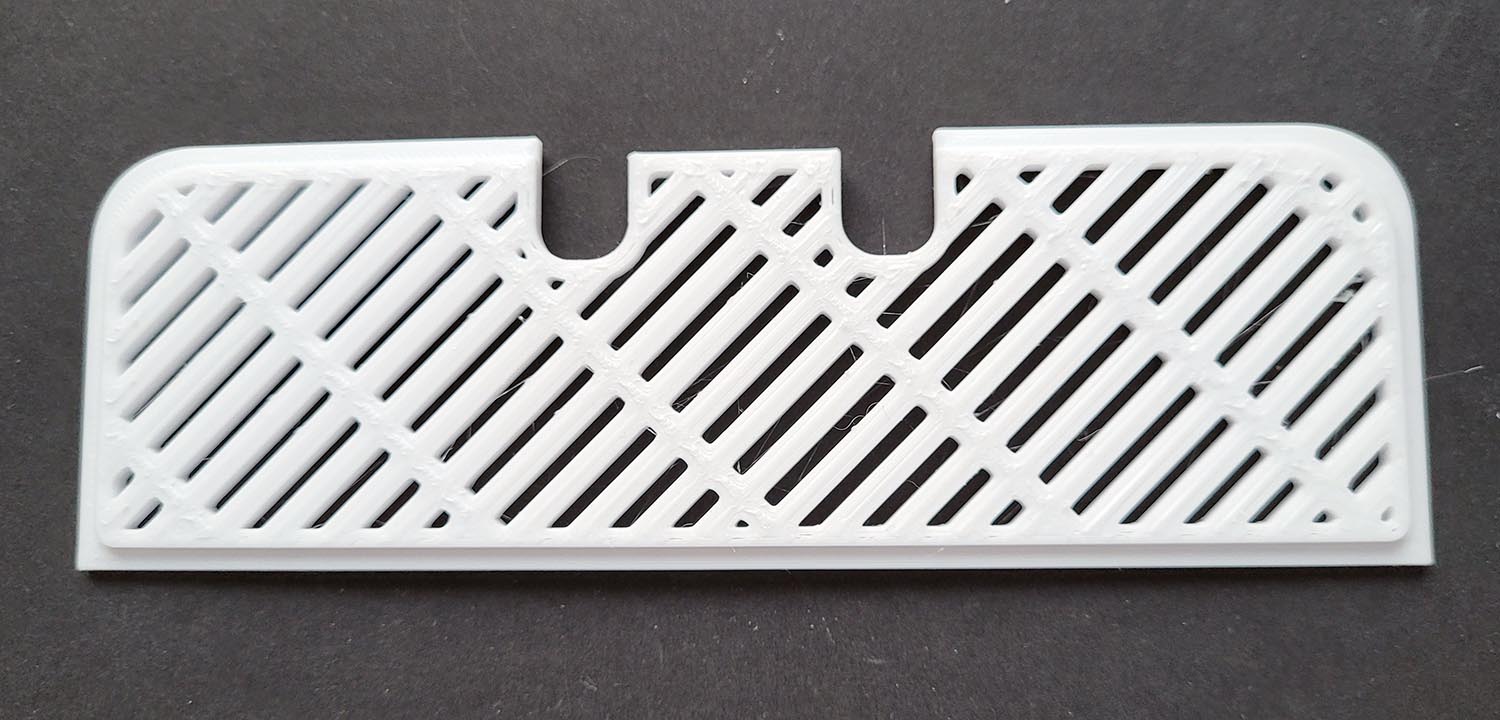

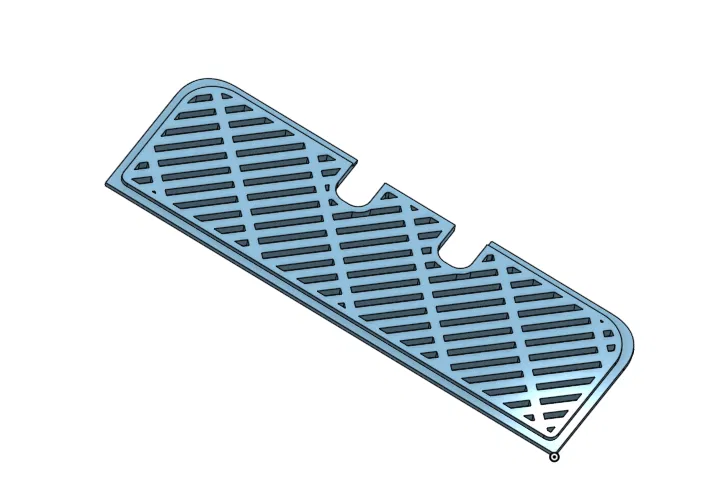

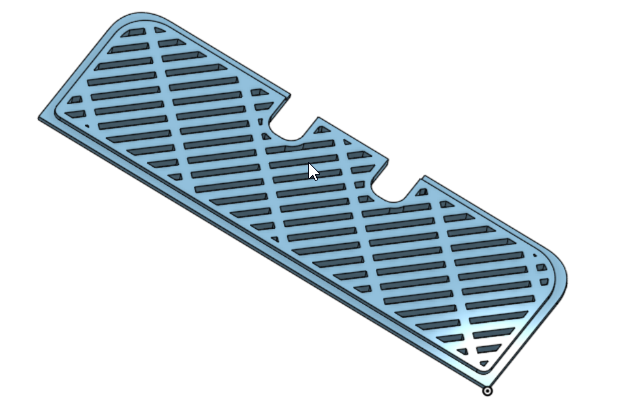

Phần vát (trong hình đang hướng lên) khi lắp vào hộp phải hướng xuống dưới, để khớp với các góc bo tròn của hộp. Với hai khung này, holder sẽ nằm chắc trong hộp Ikea365+. Trong các khung, bạn có thể (tùy chọn) lắp mỗi bên một drybox (kèm nắp).

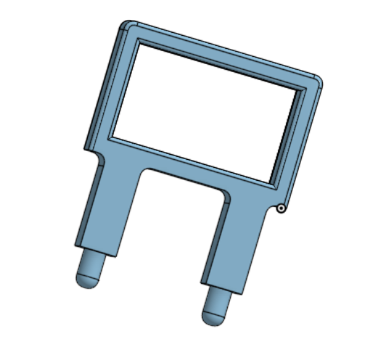

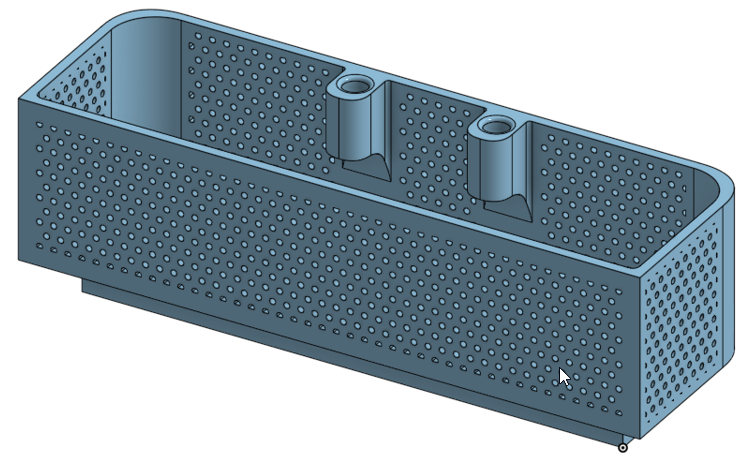

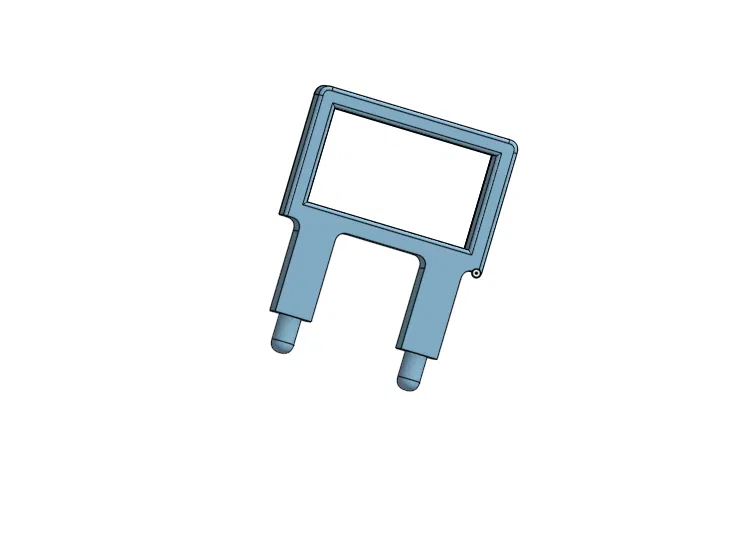

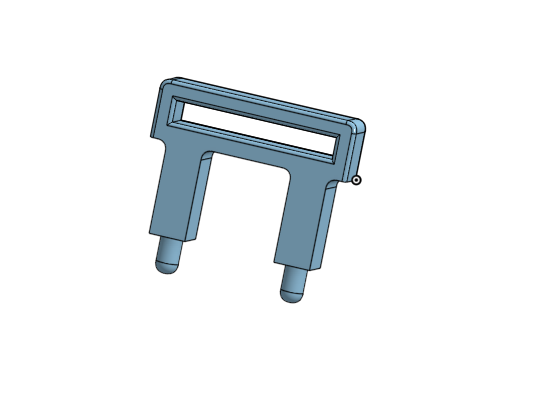

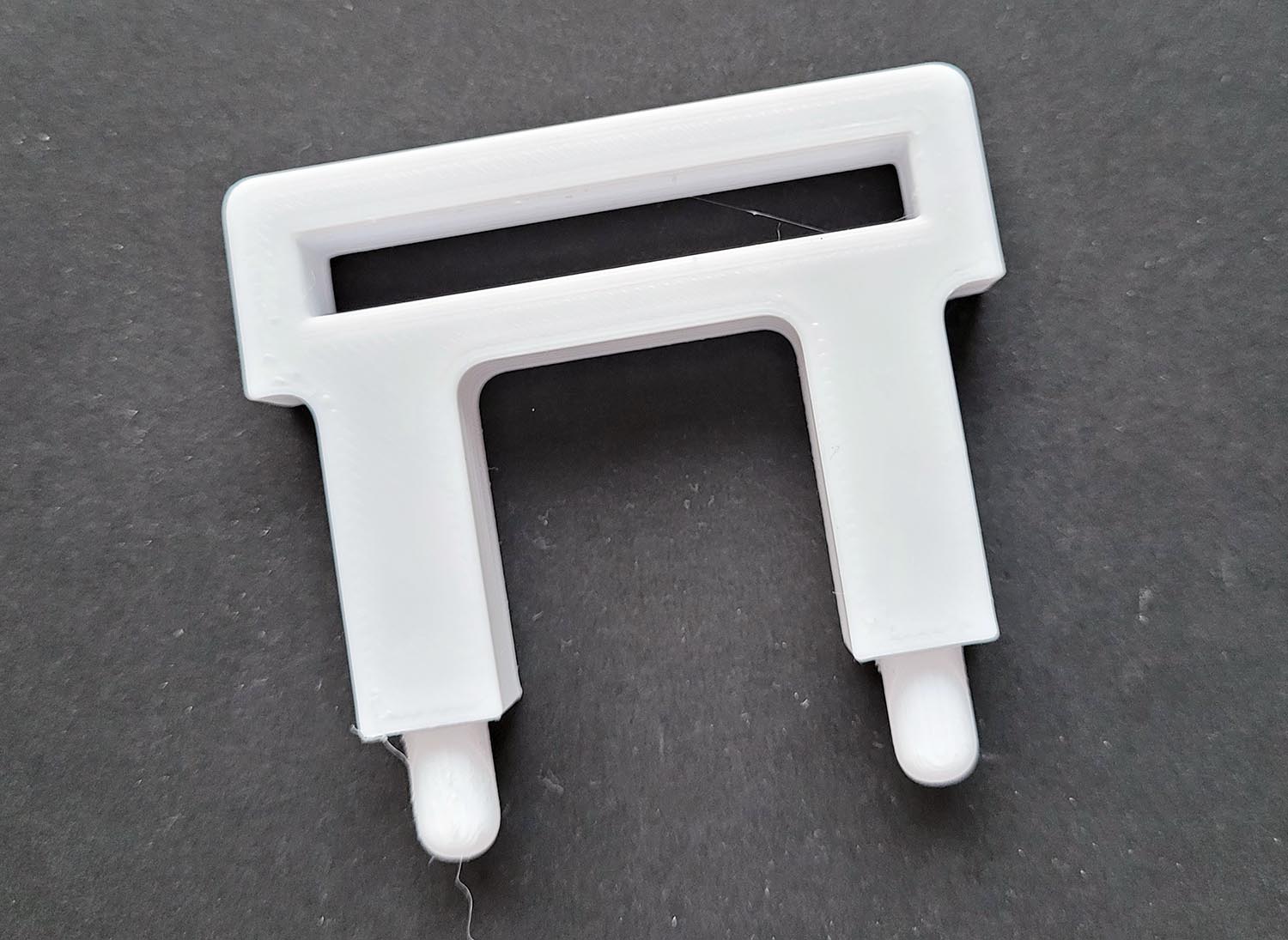

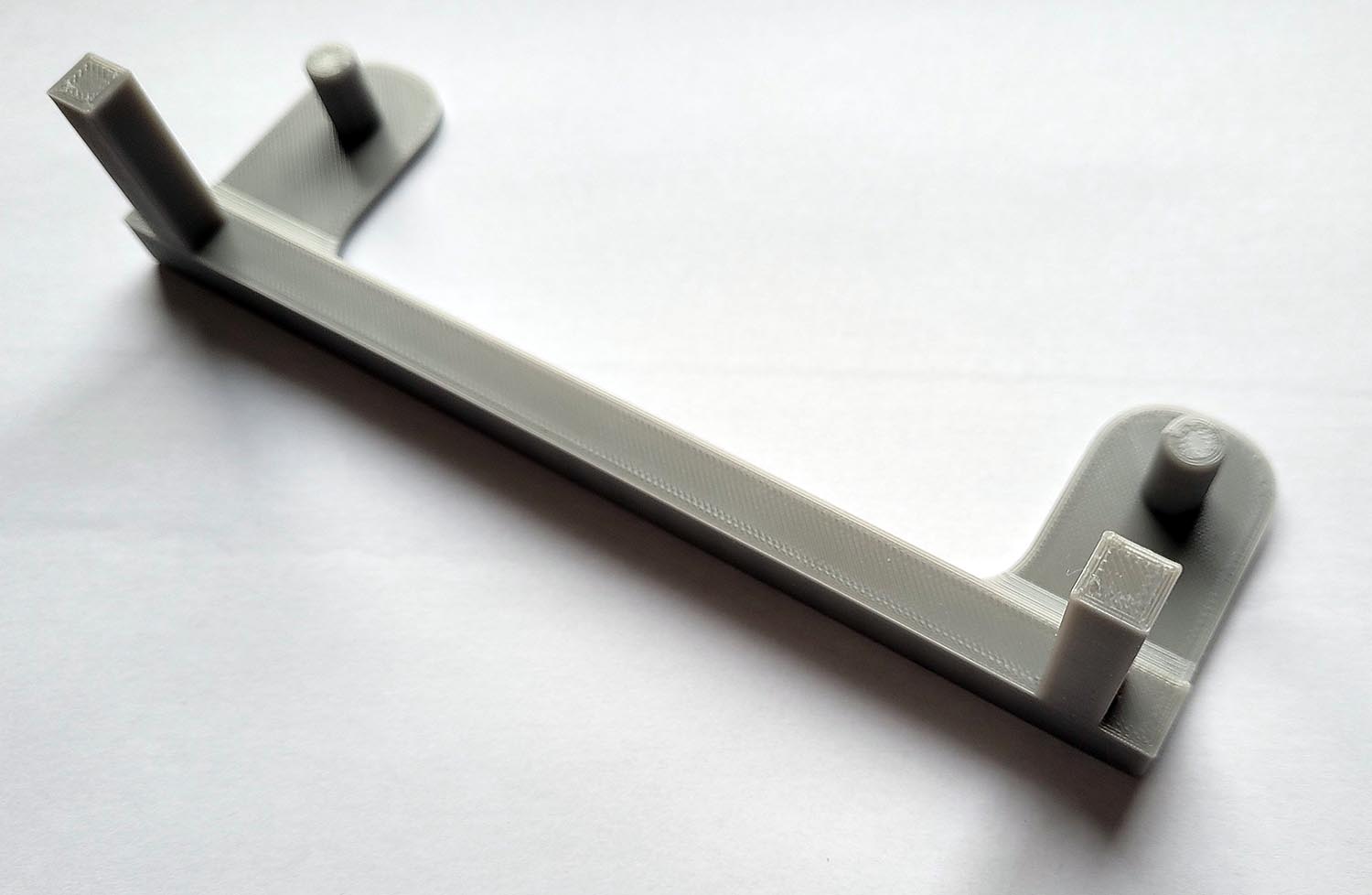

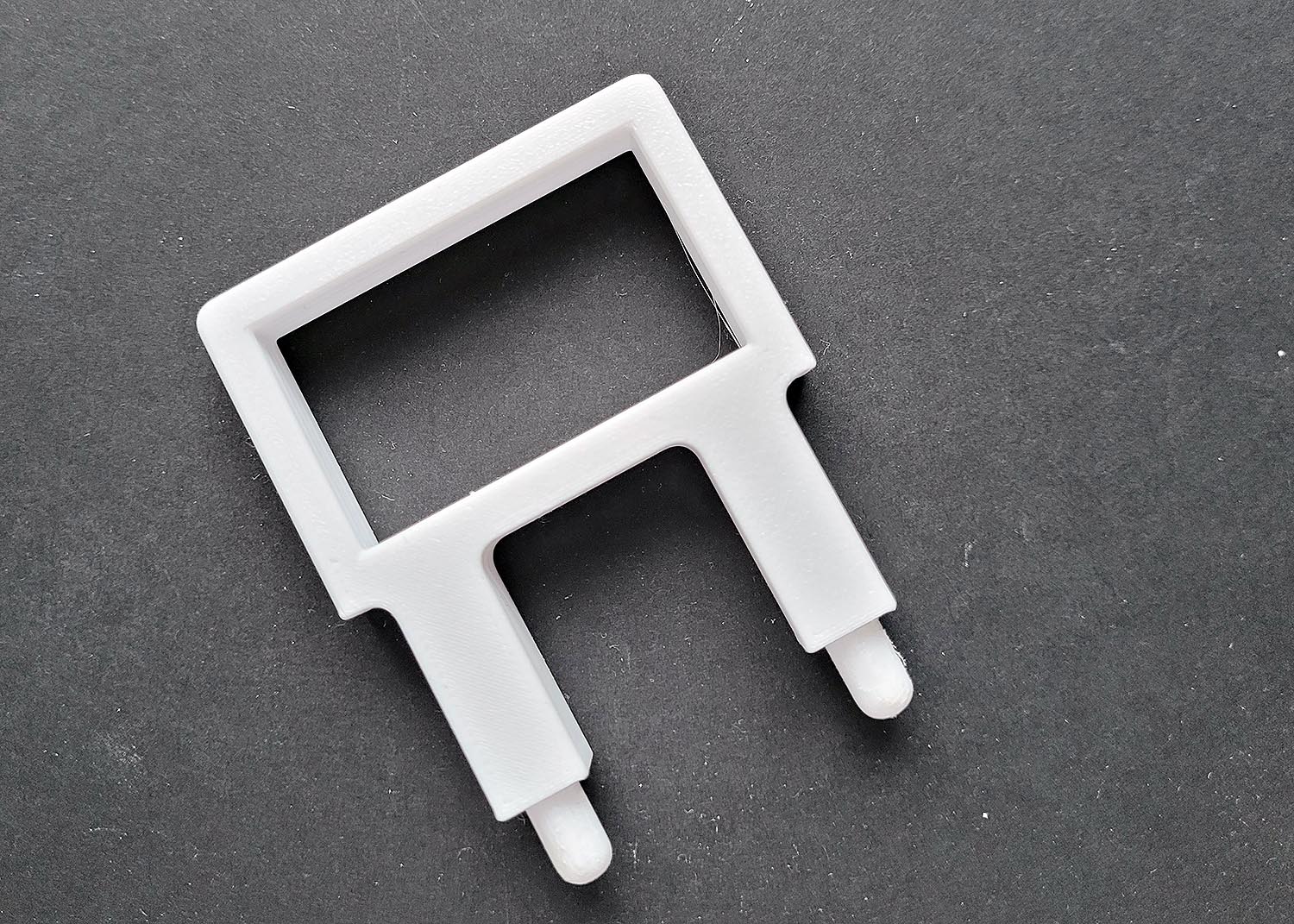

Trong drybox có gắn một holder để lắp thêm module. Ở đây bạn có thể gắn hygrometer hoặc tay cầm để lấy hộp ra. Mình có sẵn hygrometer cỡ 48mm x 28mm (https://www.amazon.de/dp/B0DJP6YZ17) nên mình thiết kế một holder cho nó.

Ai dùng hygrometer khác thì cần chỉnh lại holder cho phù hợp. Tay cầm nhìn gần như y hệt, chỉ thấp hơn một chút.

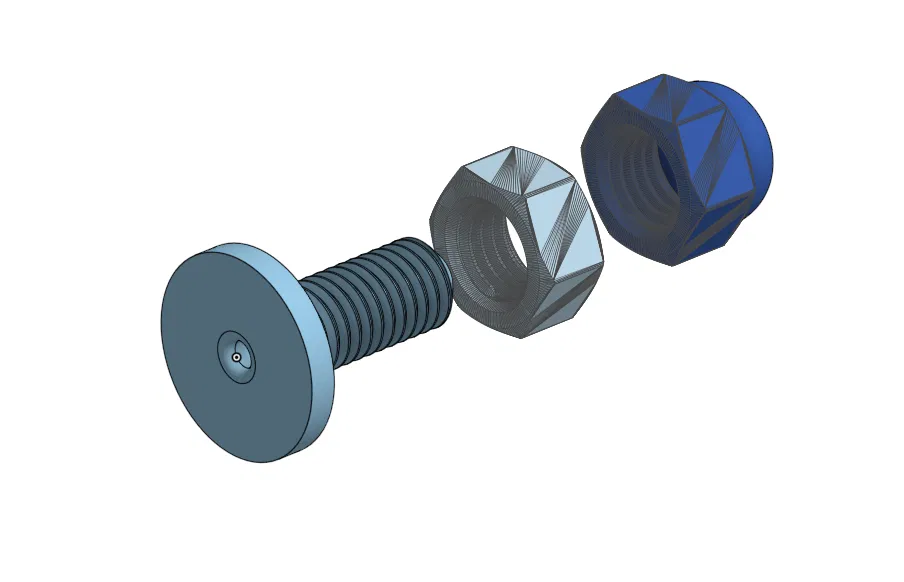

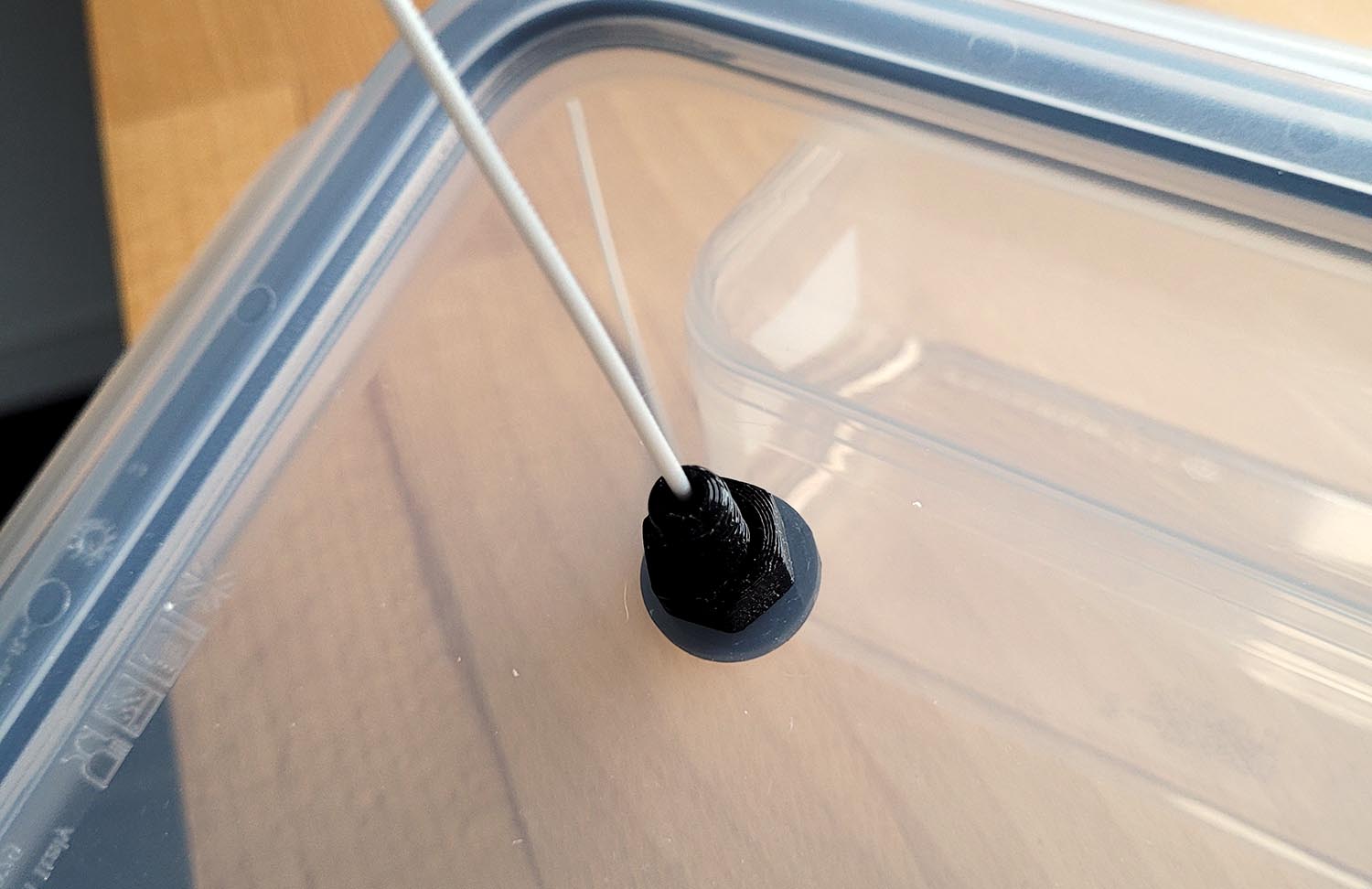

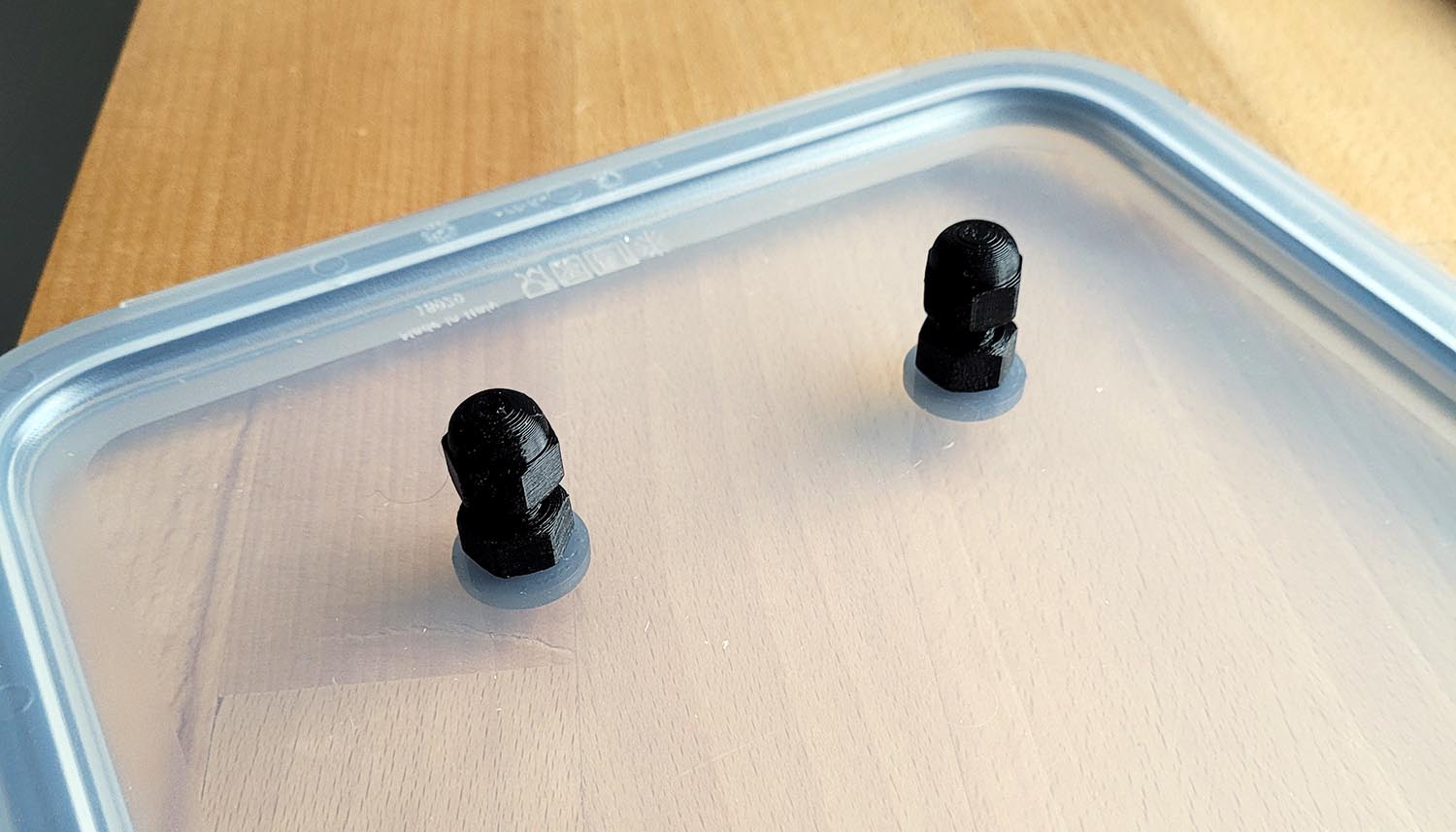

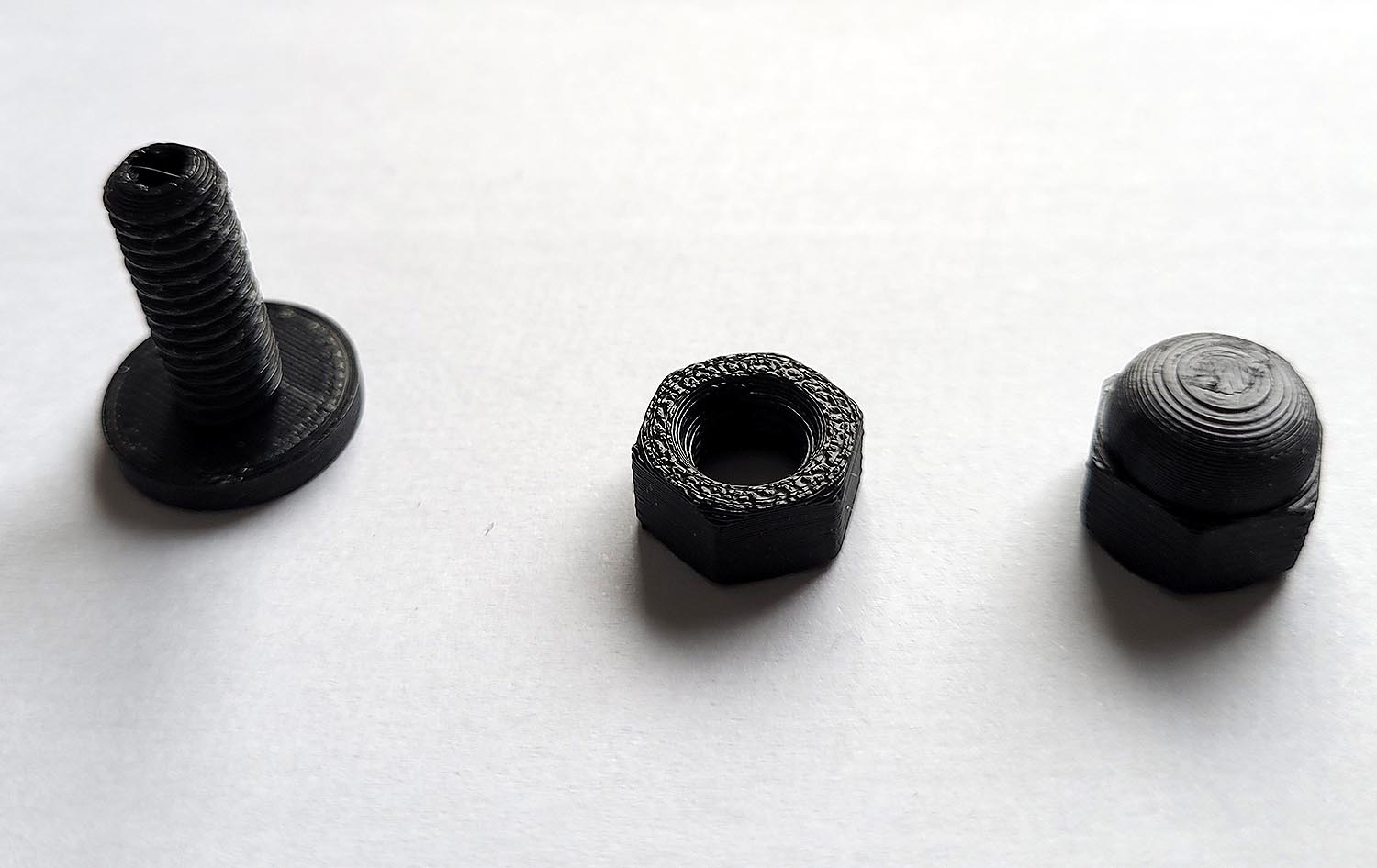

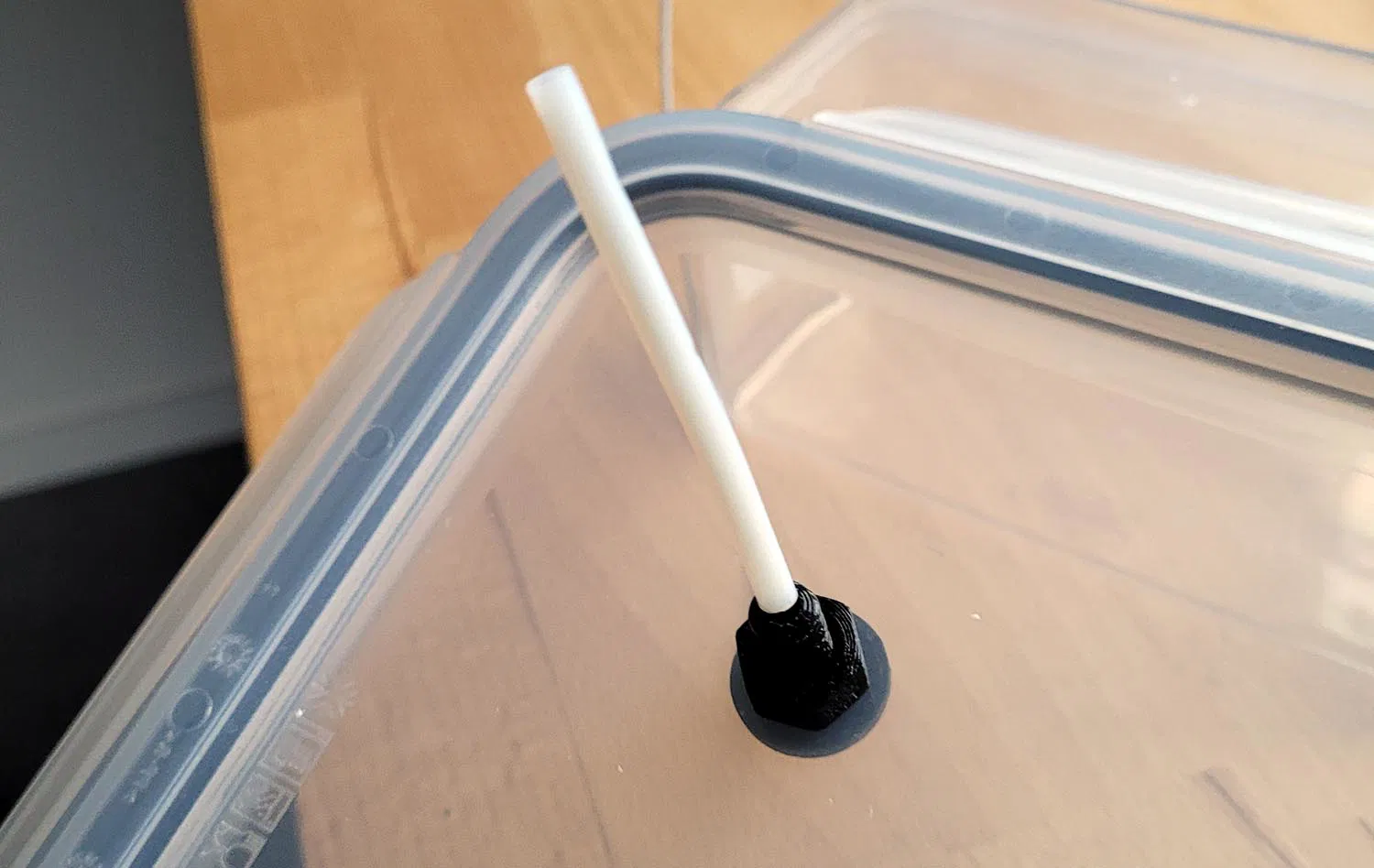

Cuối cùng là phần lỗ đi qua nắp. Mình thiết kế một “Holschraube” (M8). Ở phía trong, lỗ chỉ 2.5mm để filament đi qua dễ dàng. Ở phía ngoài, lỗ 4.3mm để có thể gắn ống PTFE vào. Con “vít” này được cố định bằng một đai ốc M8. Khi không dùng, có thể đóng kín hệ thống bằng một đai ốc chụp (Hutmutter). Cả ba món này cũng đều in được và không cần mua.
