Shark Vacuum - Chi tiết sửa chữa ngàm gắn ống hút (Hose Attachment)

Món này mình làm cho máy hút bụi Shark model NV480 26 ("Rocket"), nhưng cũng có thể dùng được với các model Shark khác. Miếng "collar" này có nhiệm vụ giữ ống hút bám vào thân máy khi đầu ống được cắm vào cổng hút (inlet).

Thật ra mình làm cái này cách đây hai năm rồi, nhưng dạo gần đây mình đang làm thêm vài phụ kiện khác cho Shark vacuum nên mới nhớ ra là món này có thể sẽ hữu ích cho người khác.

Lắp ráp và sử dụng

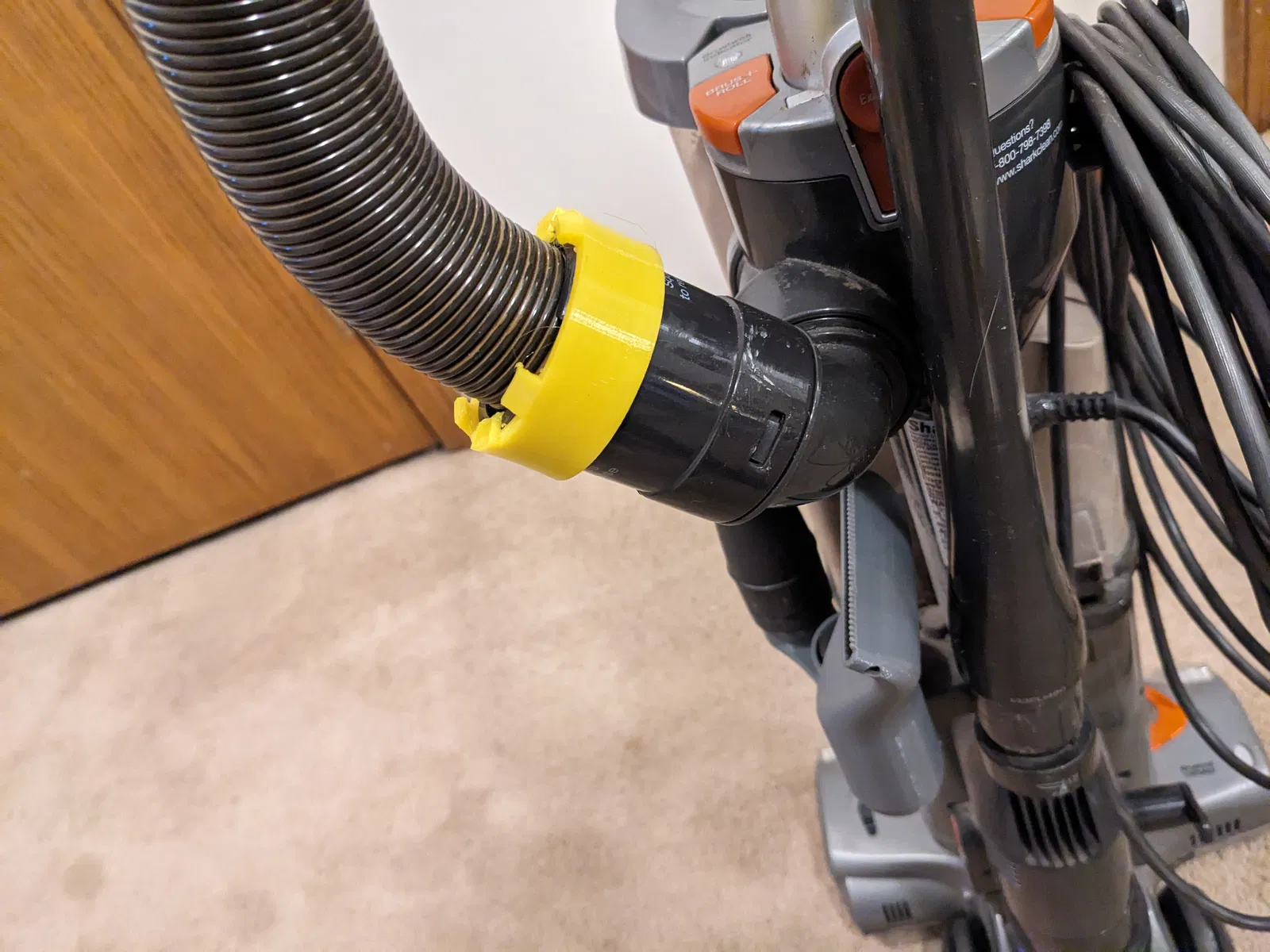

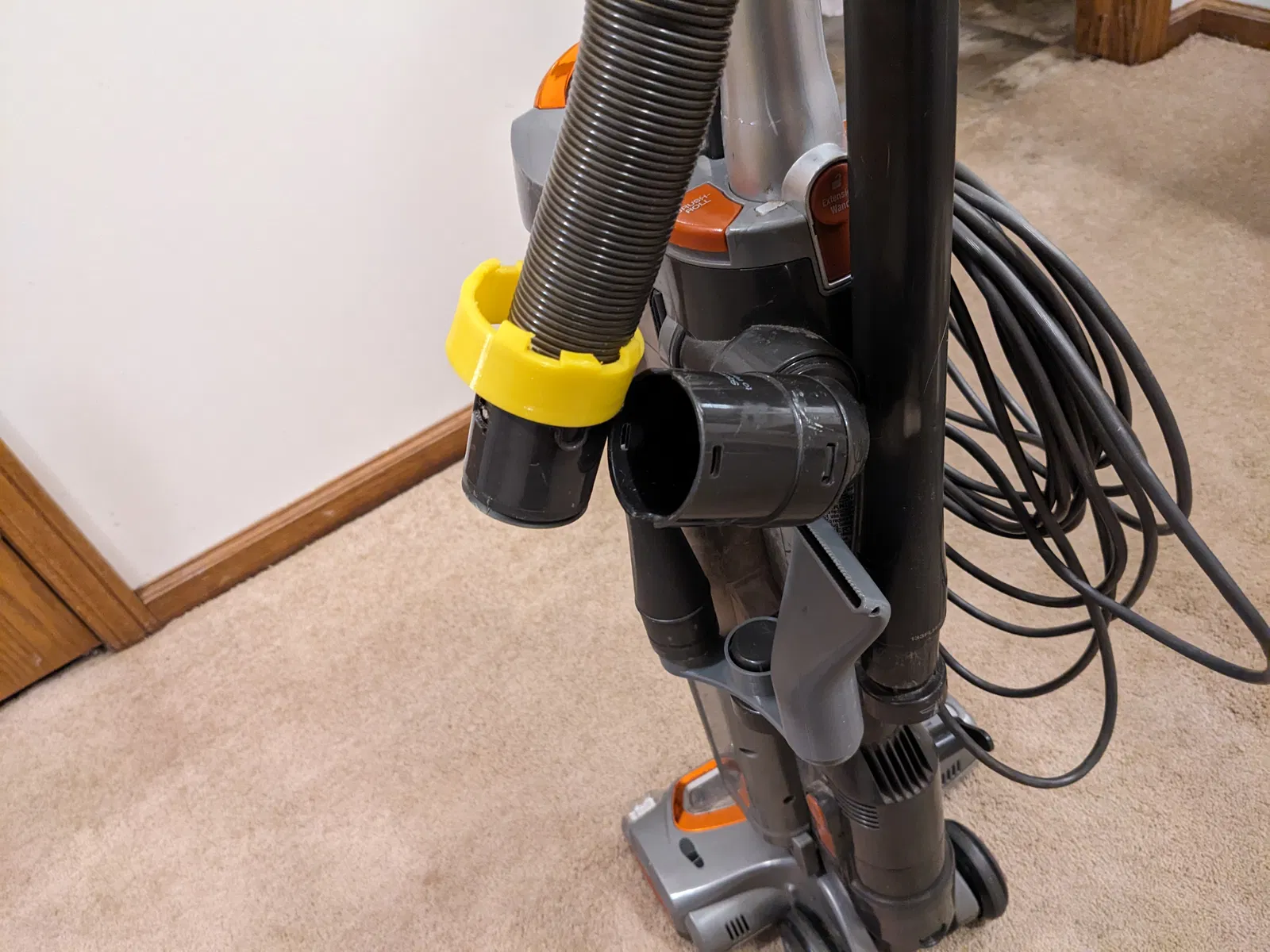

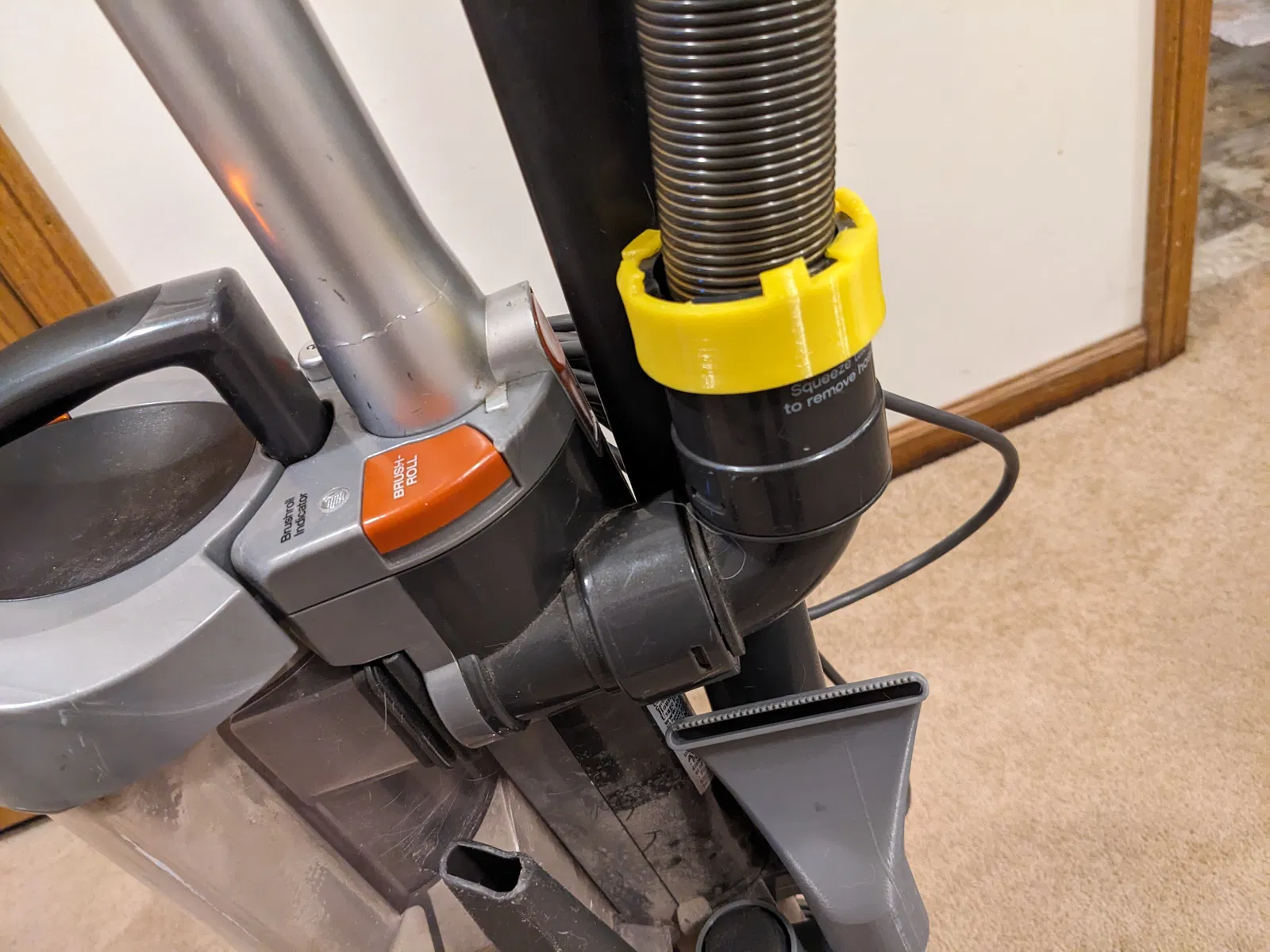

Gắn vào đầu rời của ống hút như trong hình. Sau đó chỉ cần đưa đầu ống vào inlet rồi đẩy miếng "collar" xuống để khóa/giữ lại — nó nên là kiểu khít bằng ma sát (friction fit) khá chặt.

Hướng dẫn in

In bằng FLEX (TPU) với các file 3mf đi kèm, còn không thì:

Mình đã in bản của mình (tới giờ vẫn xài được) cách đây hơn hai năm với các thông số dưới đây, dù hiện tại nếu in lại thì mình sẽ chỉnh khác.

• 0.3mm layer height

• 2 perimeters

• no infill

Mình chưa test các thiết lập khác, nhưng mình nghĩ các thông số sau có thể sẽ tốt hơn:

• 0.2mm layer height

• 3 perimeters

• 15% infill

CAD

File OnShape 3D CAD cho mẫu này ở đây:

https://cad.onshape.com/documents/075247cb8f6c9d3bd4e247f3/w/76d1281e1fd0f7074617fcf2/e/cf6b7bab2c88d8e49a3b0e18?renderMode=0&uiState=6955272ffe92980619d69677
