Ngàm gắn Multiboard vuông góc cho kìm nước Knipex Cobra

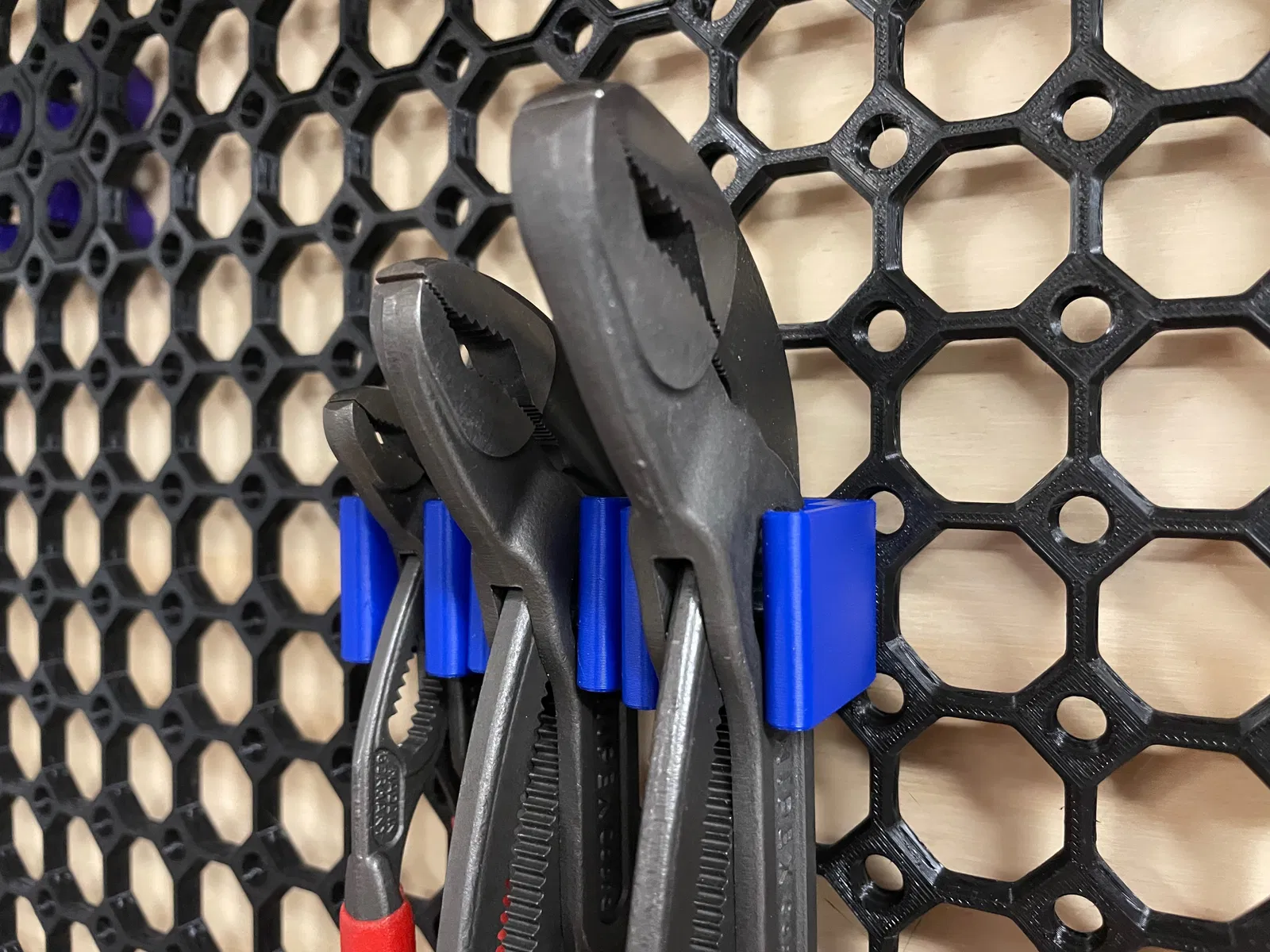

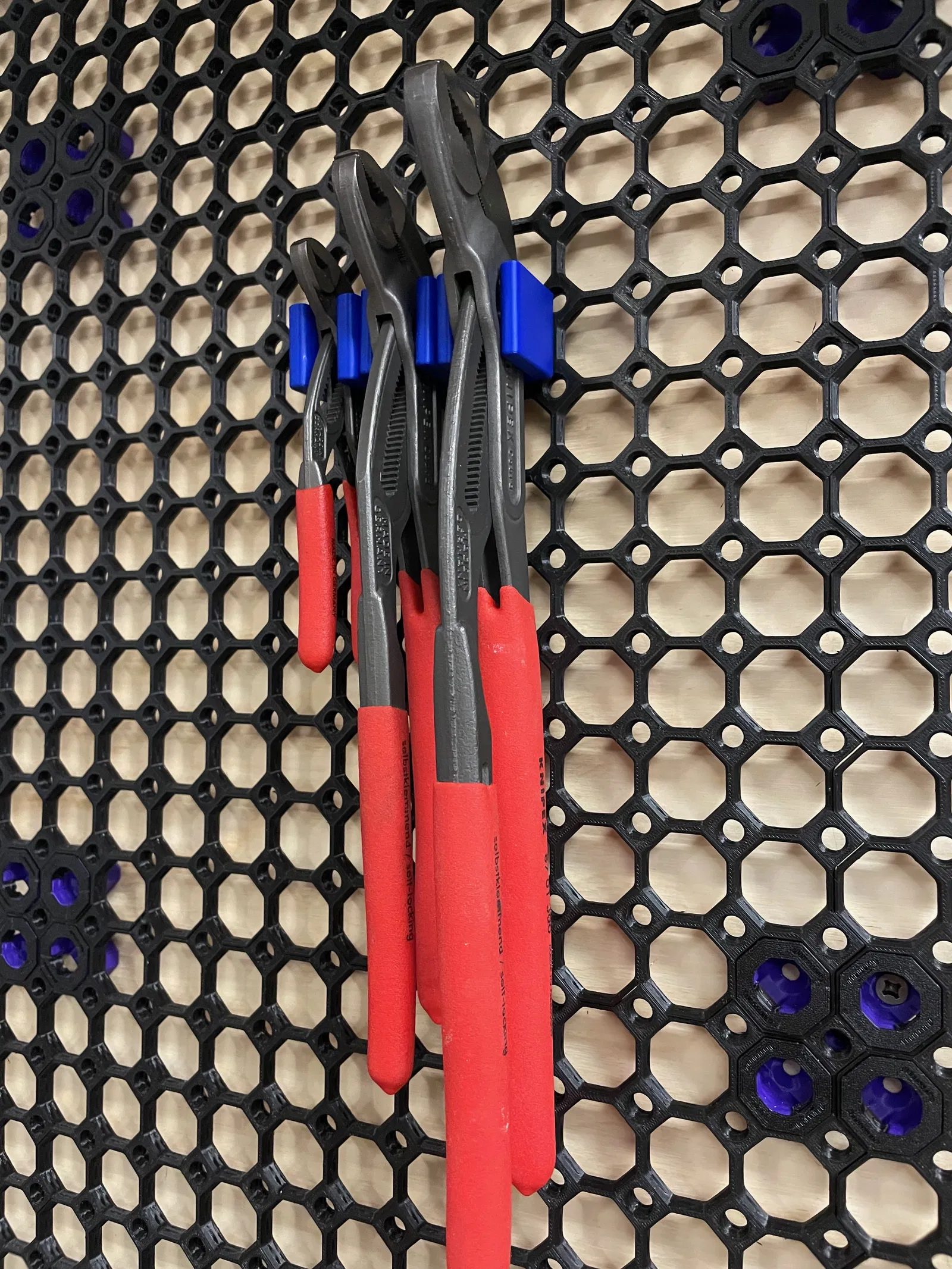

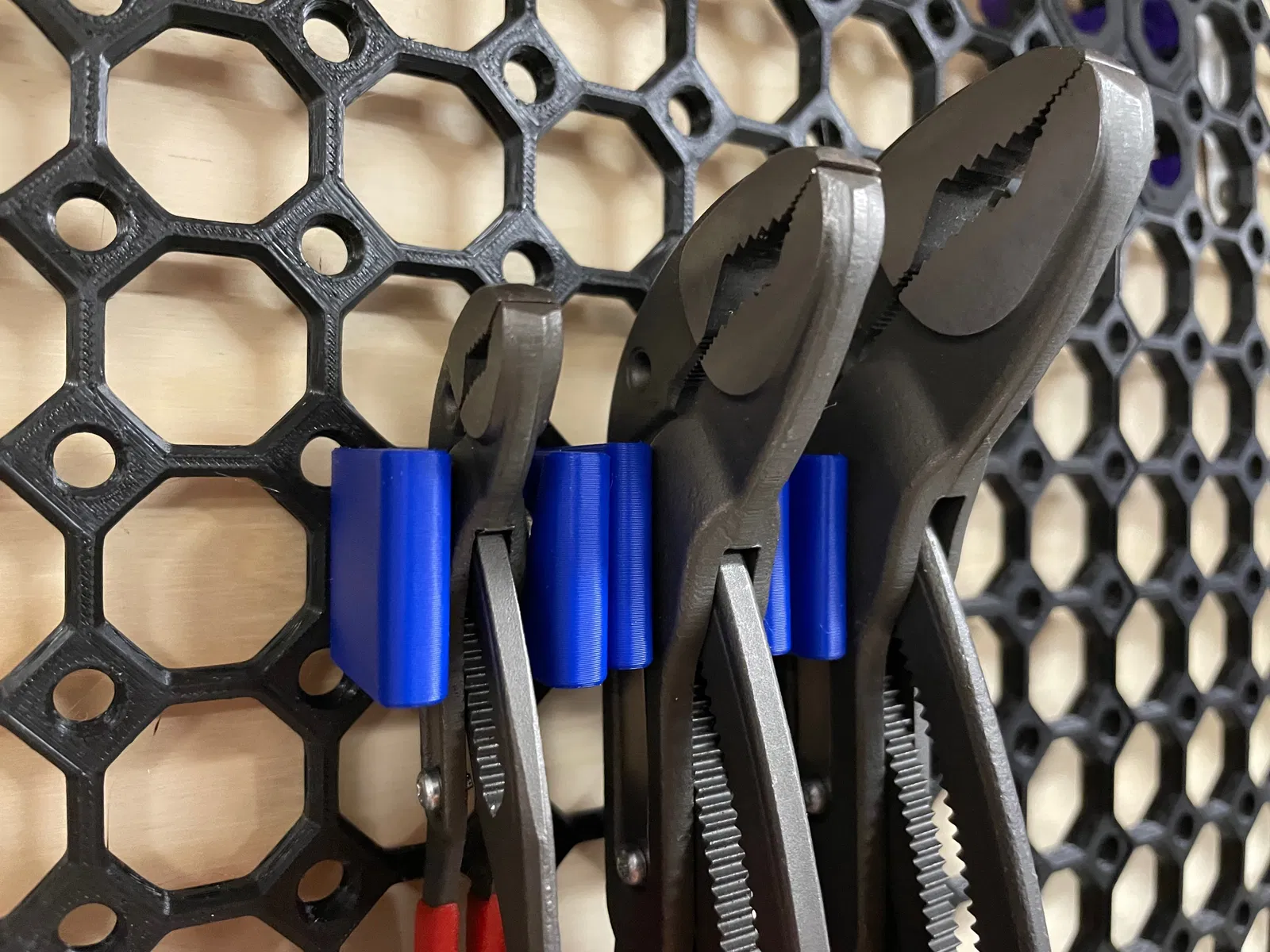

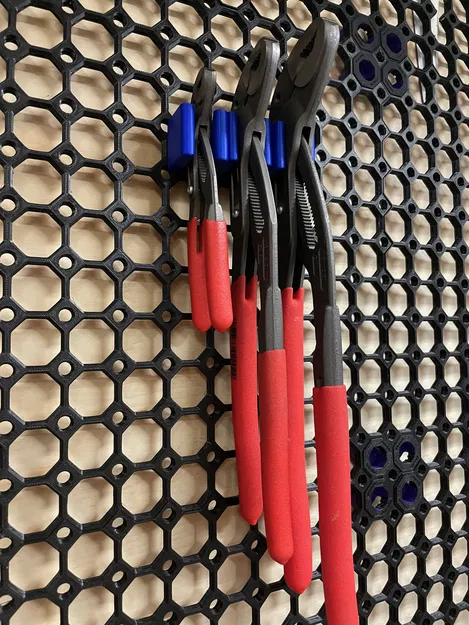

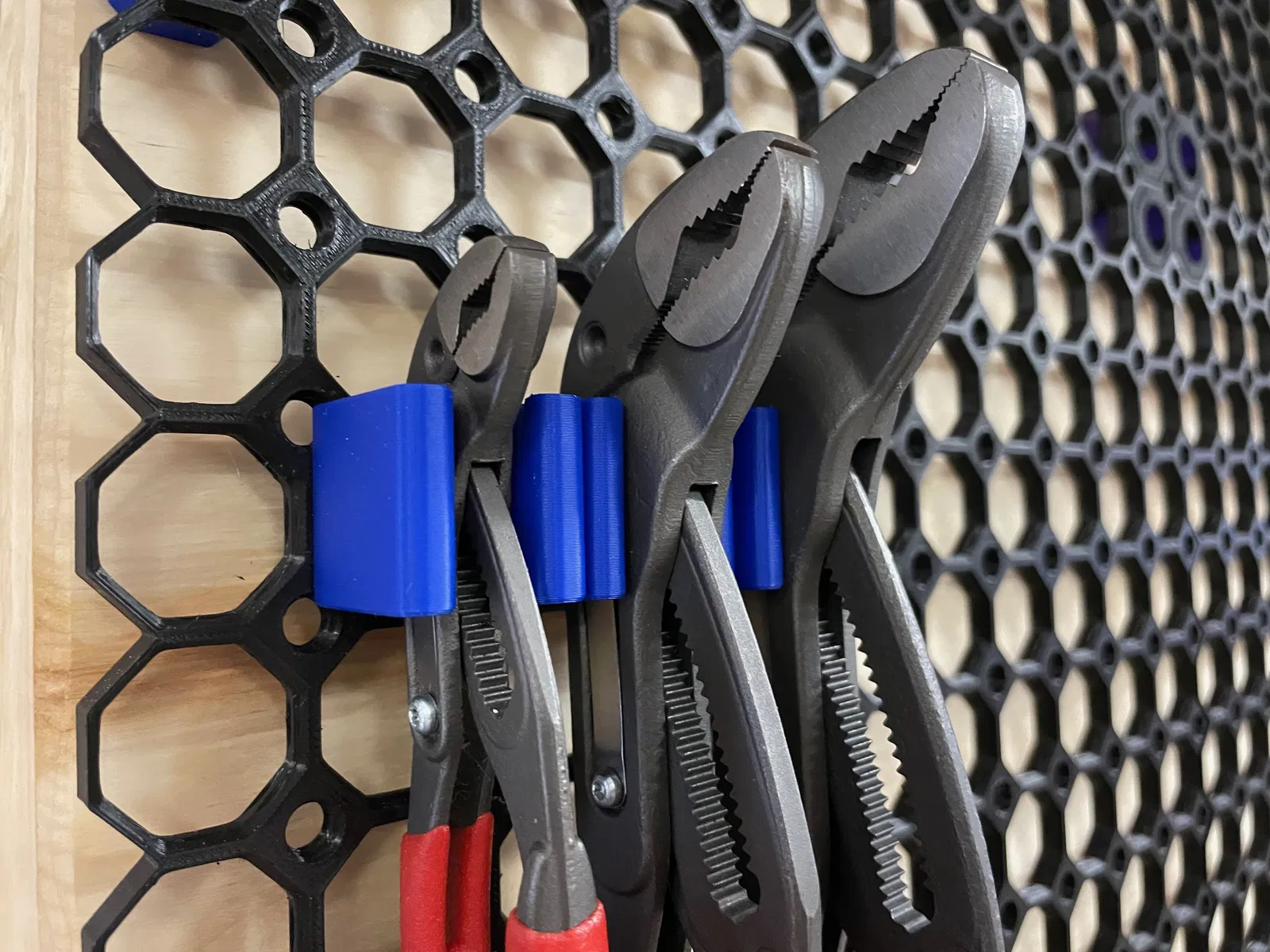

Ngàm gắn Multiboard cho kìm nước Knipex Cobra với nhiều kích cỡ, đặt kìm vuông góc với tường. Nhờ vậy cây kìm chỉ chiếm đúng 1 hàng 25mm trên multiboard.

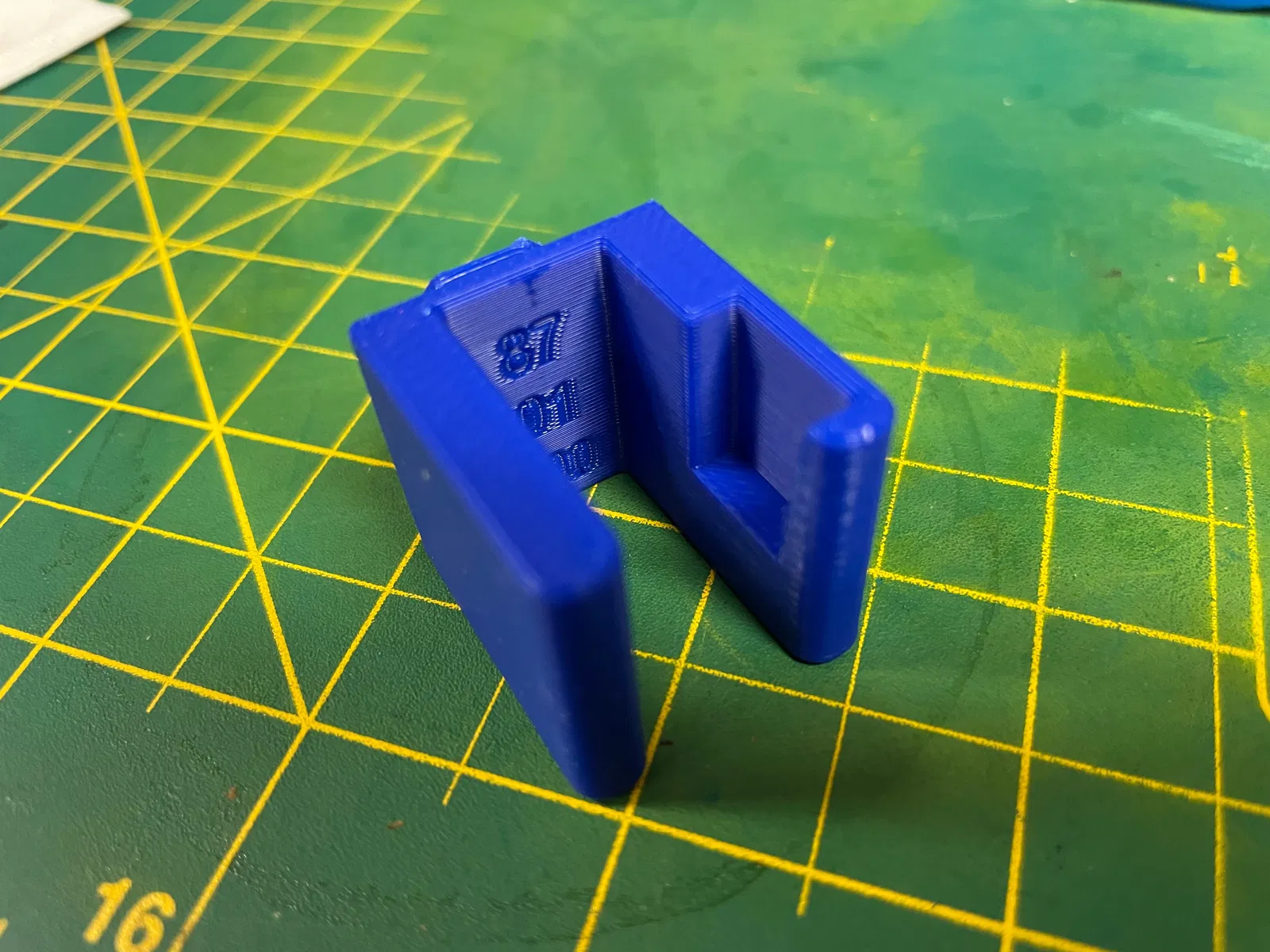

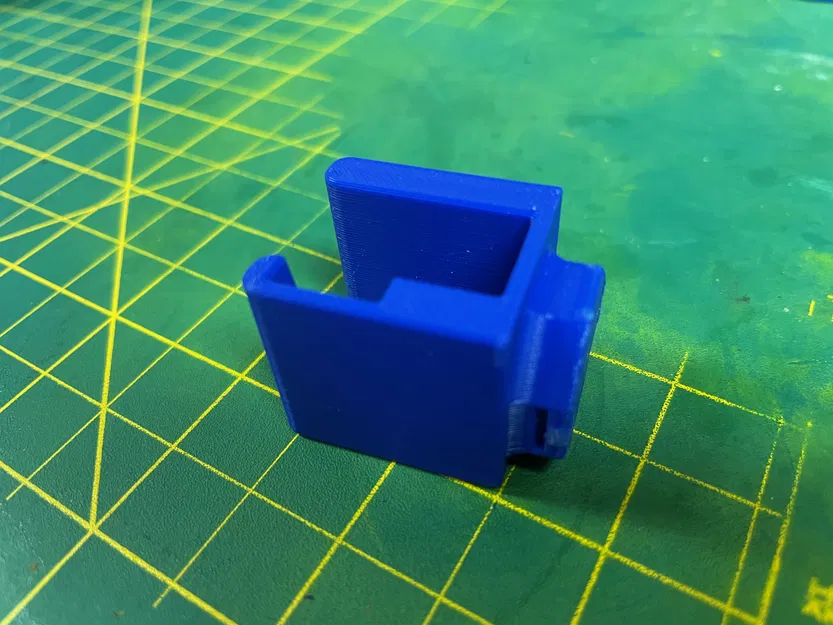

Có file cho 3 kích cỡ kìm. Mỗi cây kìm có bề ngang khác nhau và Knipex có vẻ chỉ có 2 kích cỡ “button”. Rãnh cho button được thiết kế nghiêng để đẩy cây kìm sát vào tường. Do cơ cấu directional snap của multiboard bị phẳng ở mặt dưới, các cây kìm nặng đôi khi sẽ kéo bật snap ra khỏi multiboard nếu bạn kéo kìm ra xa tường. Nếu nhấc kìm lên theo phương thẳng đứng thì snap vẫn giữ nguyên.

Mình cũng có up file STEP để bạn chỉnh bề ngang rãnh cho các kích cỡ khác không có sẵn ở đây.

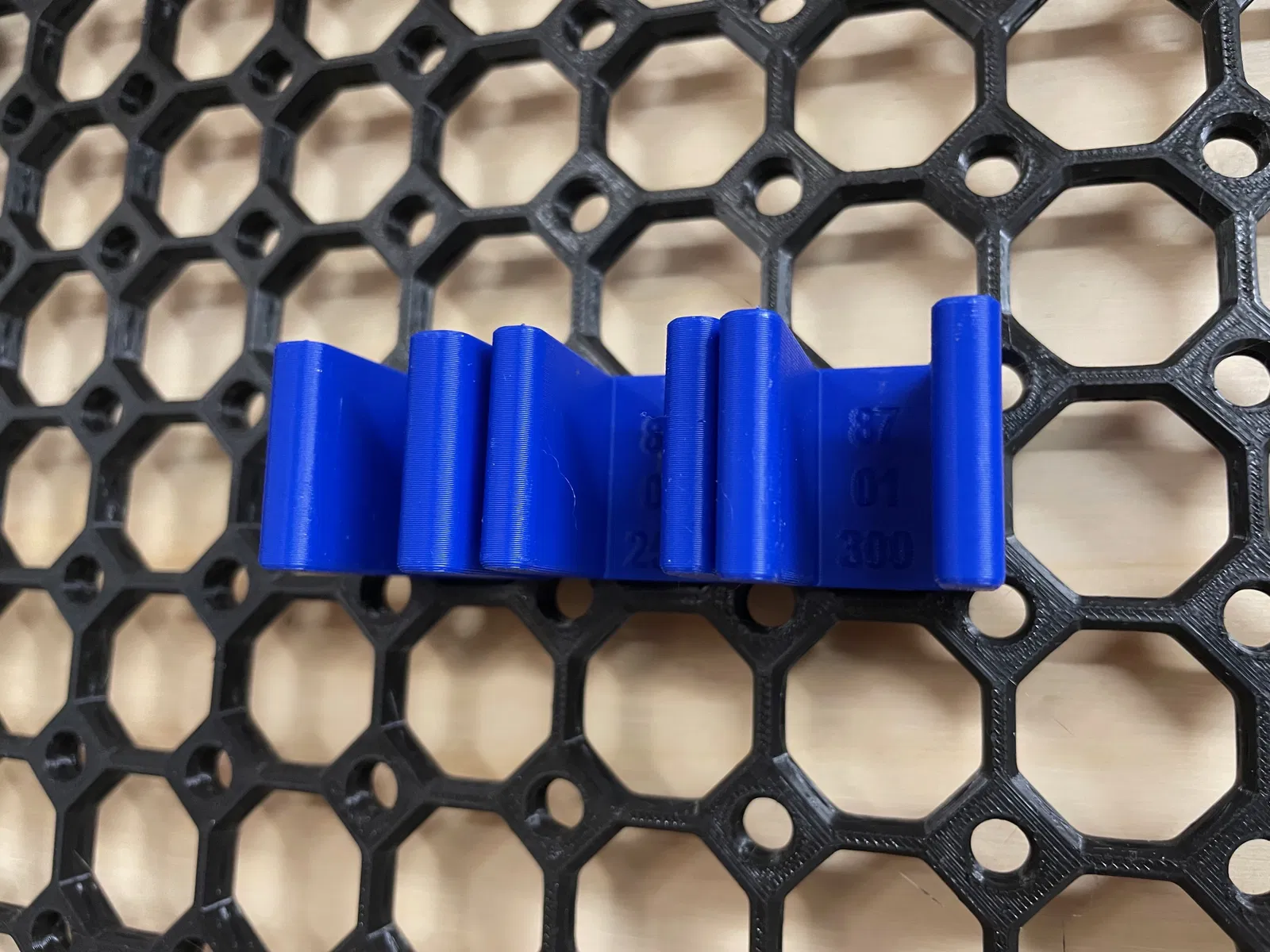

Mã model dùng cho các ngàm gắn có sẵn:

• 87-01-125
• 87-01-250
• 87-01-300

In bằng PLA với thiết lập in Multiboard tiêu chuẩn:

• nozzle 0.4mm
• chiều cao lớp 0.2
• 3 walls
• 15% infill (Gyroid)
• 4 lớp top và bottom

File STL đã set đúng hướng in, không cần supports.
