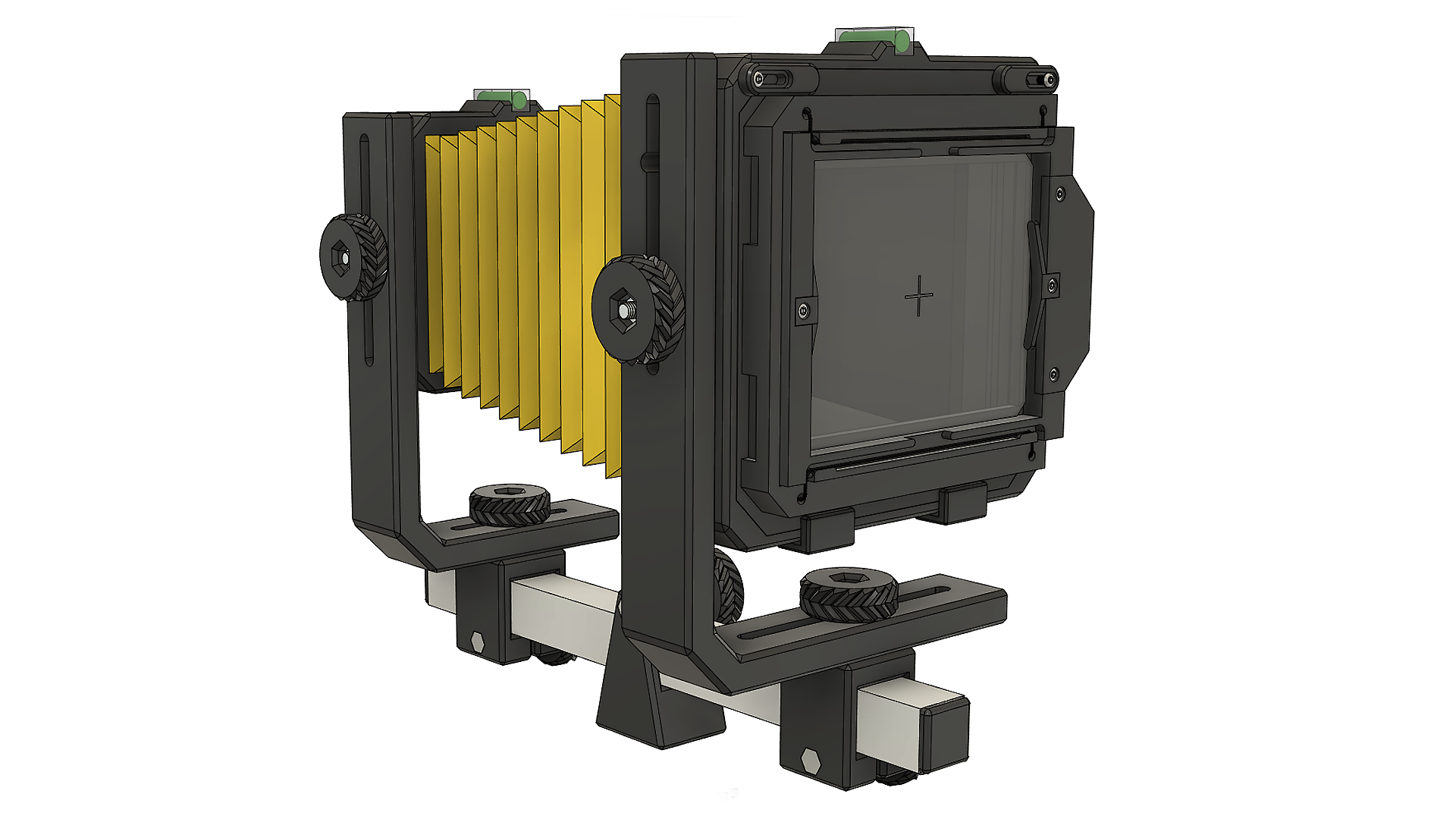

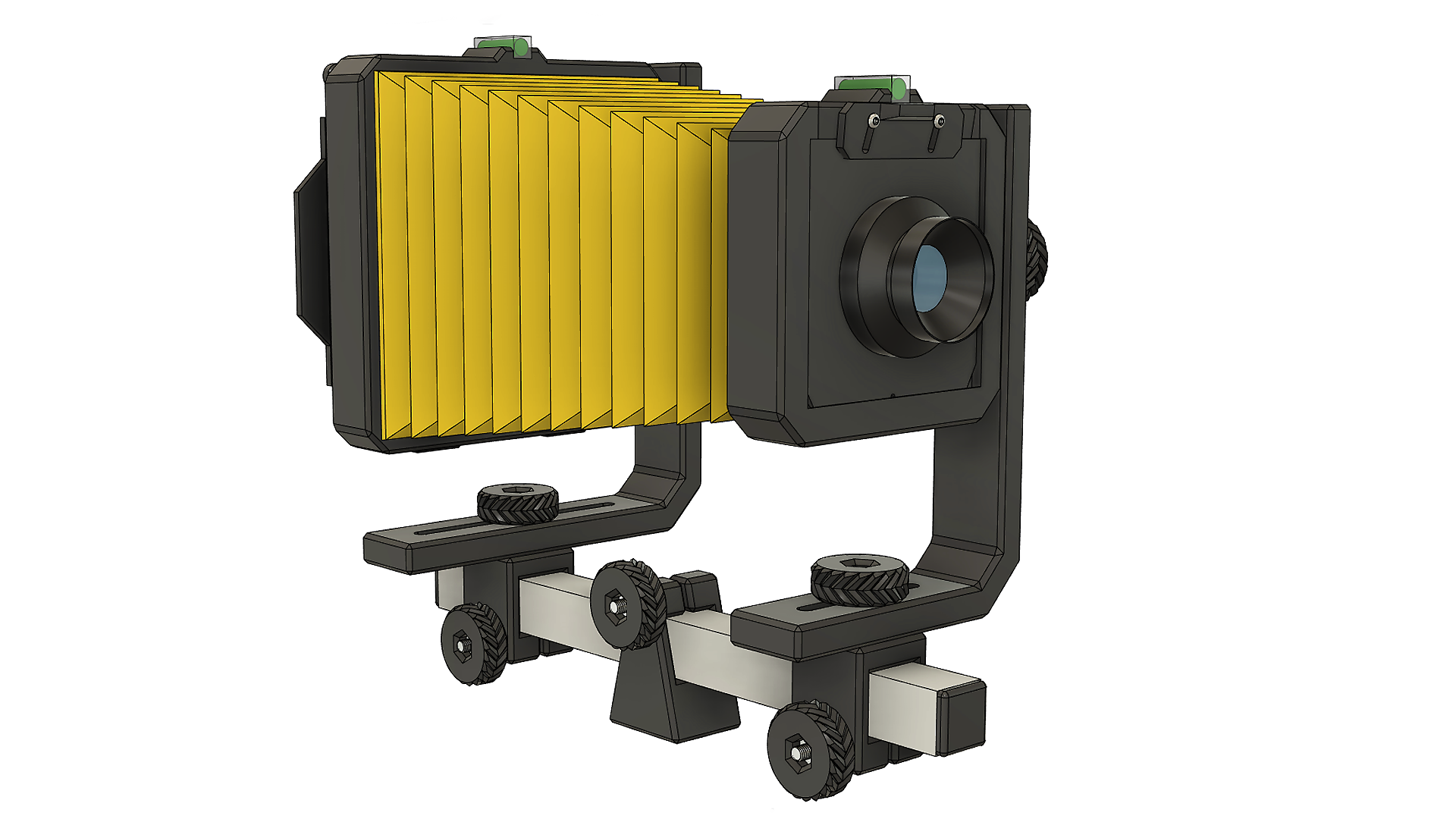

Vega 4x5 View Camera

Đây là một bản remix của The Standard 4x5 từ Standard Cameras (https://standardcameras.com) và đã được chia sẻ với sự cho phép của chủ sở hữu Drew Nikonowicz (https://nikonowicz.com). Bellows và ground glass cần cho máy có thể mua trực tiếp từ bên đó!

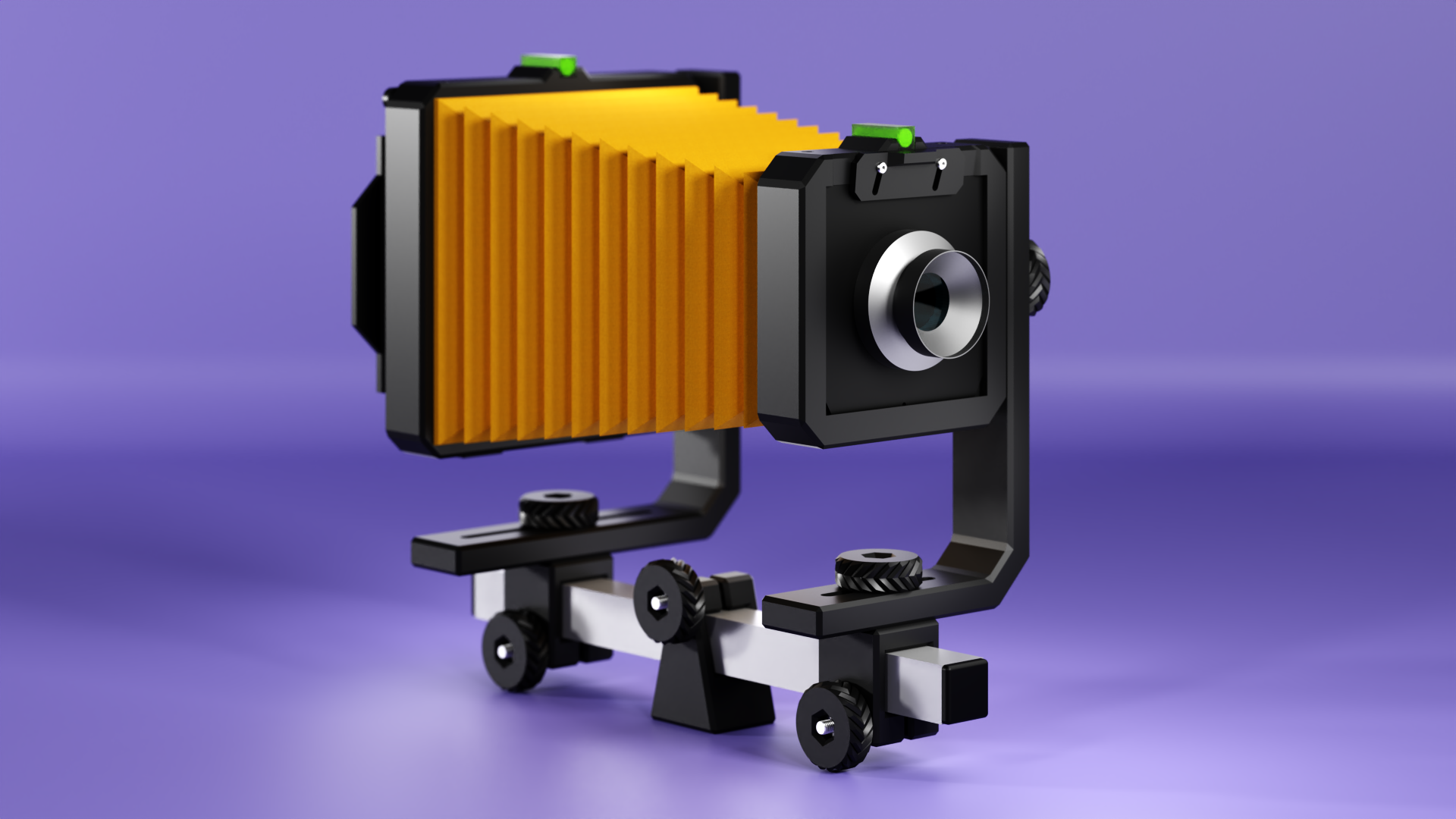

Mình đang lắp chiếc Standard 4x5 thì bắt đầu nảy ra nhiều ý tưởng để cải thiện thiết kế. Mục tiêu của mình là thêm tính năng, đơn giản hoá việc lắp ráp và dùng những vật liệu phổ biến/dễ kiếm hơn. Mình đặt tên bản thiết kế lại này là Vega 4x5, để vinh danh ngôi sao đầu tiên từng được chụp ảnh. File dự án được mở và có sẵn ở định dạng .f3d vì mình muốn ai cũng dễ chỉnh sửa và tuỳ biến mọi thứ trên chiếc máy ảnh; mình rất mong các đóng góp từ cộng đồng — cùng nhau giữ cho film photography luôn sống nhé!

Danh sách chỉnh sửa

• Hình học được đơn giản hoá phần lớn vì mình thích vẻ ngoài gọn gàng hơn.

• 21 con ốc hệ metric thay vì 66 con ốc hệ imperial với 9 loại chiều dài/kiểu khác nhau.

• Giảm số lượng chi tiết in từ 24 xuống còn 14.

• Dung sai tốt hơn cho thanh rail metric ít rơ hơn và slider chạy mượt hơn.

• Tất cả file đều để sẵn đúng hướng in tối ưu không cần support.

• Bắt tripod bằng heat-set insert thay vì tee-nut (thứ mà ở châu Âu chỗ mình gần như không thể kiếm).

• Núm vặn to hơn với hoạ tiết mới: mình thấy núm cũ siết khó; và để giảm số lượng file, mình dùng cùng một kích cỡ núm cho toàn bộ máy.

• Càng (forks) in mới cho phép nhiều chuyển động hơn: rear standard giờ có thêm rise, fall và tilt; riêng tilt trước đây không làm được với bố trí double fork do bị vướng darkslide (khi để máy ở hướng landscape).

• Forks “click” vào vị trí zero nhờ các rãnh lõm trên track, thay vì phải canh bằng vạch nhìn.

• Front standard giờ in 1 khối để lắp dễ hơn.

• Kẹp film holder mới cho phép đổi hướng film (portrait/landscape) ngay cả khi rear standard đang tilt.

• Gắn standards đơn giản hơn chỉ với 2 bu-lông.

• Thay bellows dễ hơn bằng cách nới 4 con ốc ở phía trên của standards.

• Phần overhang của rear standard giờ là 55 độ vì in bản gốc hay bị xệ.

• Có spirit level trên cả hai standard để chỉnh chính xác hơn.

Danh sách linh kiện

Ốc/vít (Fasteners)

• 14x M3X10mm Button Head Screw

• 4x M6X30mm Hex Bolt

• 3x M6x50mm Hex Bolt

• 7x M6 Hex Nut

• 1x 20x1/4” heat-set insert

Linh tinh (Miscellaneous)

• 1x 25x25x300mm Aluminum Extrusion

• 1x 127x102mm Ground Glass

• Bellows (thông số ở đây: http://manual.standardcameras.com/0_e/ )

• Large Format Lens

• Linhof Lensboard (có sẵn STL)

• 2x 10x10x29mm Spirit Level

• Khoảng 20cm dây thun (elastic cord) đường kính 1.5–3mm

• 2x 25x25mm Endcaps

Bellows và ground glass có thể tự làm, nhưng mình khuyên thật lòng là nên mua từ Standard Cameras, vì nó là đồ thay thế “drop-in” và việc kiếm đủ vật liệu cần thiết không hề dễ. Đây là shop của họ: https://standardcameras.com/collections/all. Nguồn khác có thể là ebay hoặc http://www.custombellows.co.uk/. Cũng có thể in 3D bellows bằng TPU 95A: hoặc in 1 mảnh với máy in có trục Z 400mm (STL và bellows generator nằm trong mục files), hoặc in 2 phần theo thiết kế của Kiwi Tinkerer:

Lưu ý: Bellows in 3D được chống lọt sáng bằng 5 lớp plastidip đen mờ

In 3D (Printing)

Tất cả model đều được cung cấp sẵn theo hướng in tối ưu, không cần support. Các phần sau cần in màu đen: Front Standard, Rear Standard, Film Holder.
Dưới đây là thiết lập slicer gợi ý:

• PLA dùng được, nhưng PETG hoặc ASA sẽ tốt hơn nếu dùng ngoài trời

• Layer Height 0.2

• 3 perimeters

• Infill Cubic 30%

• 5 lớp Top và Bottom

• Tắt Supports

Với các thiết lập này, tổng vật liệu cho cả máy khoảng 780g; tốc độ in tiêu chuẩn thì thời gian khoảng 68 giờ, không hơn không kém so với file gốc. File in đã được cung cấp theo nhiều vật liệu khác nhau, các setting đã chỉnh sẵn, chia thành 3 batch.

Lắp ráp

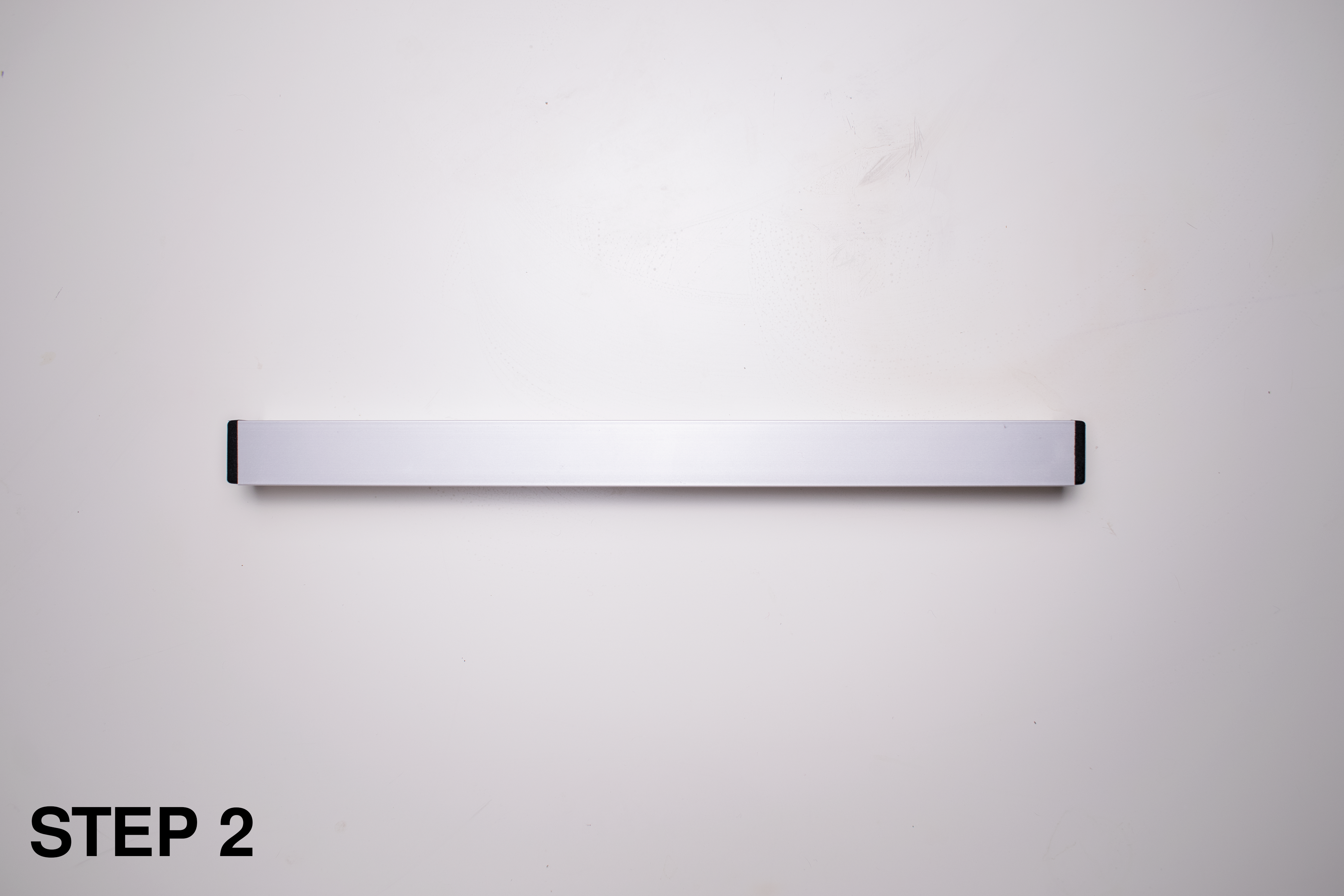

Rail

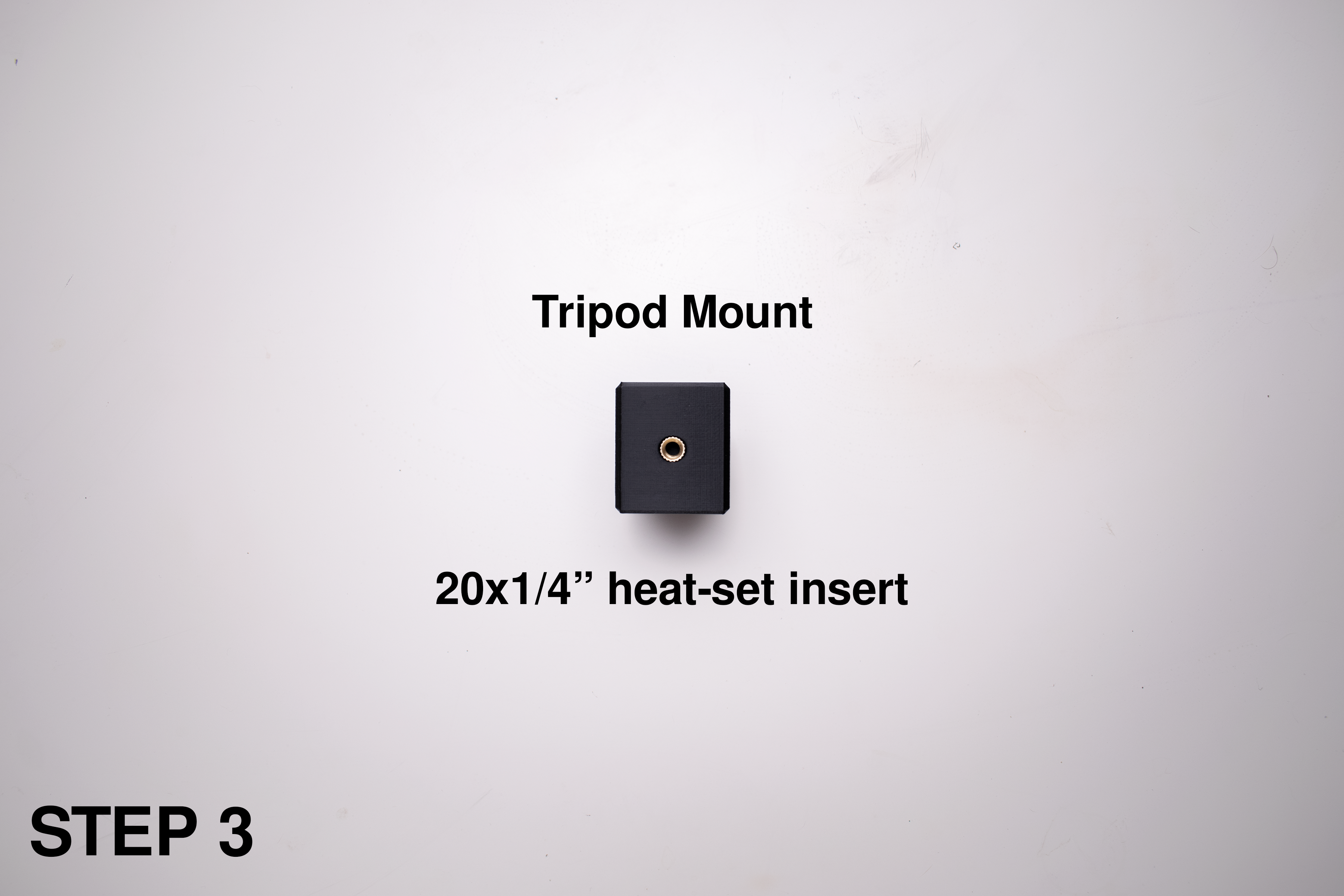

Lưu ý: Để cấy heat-set insert thì dùng cả mỏ hàn rẻ tiền cũng ổn.

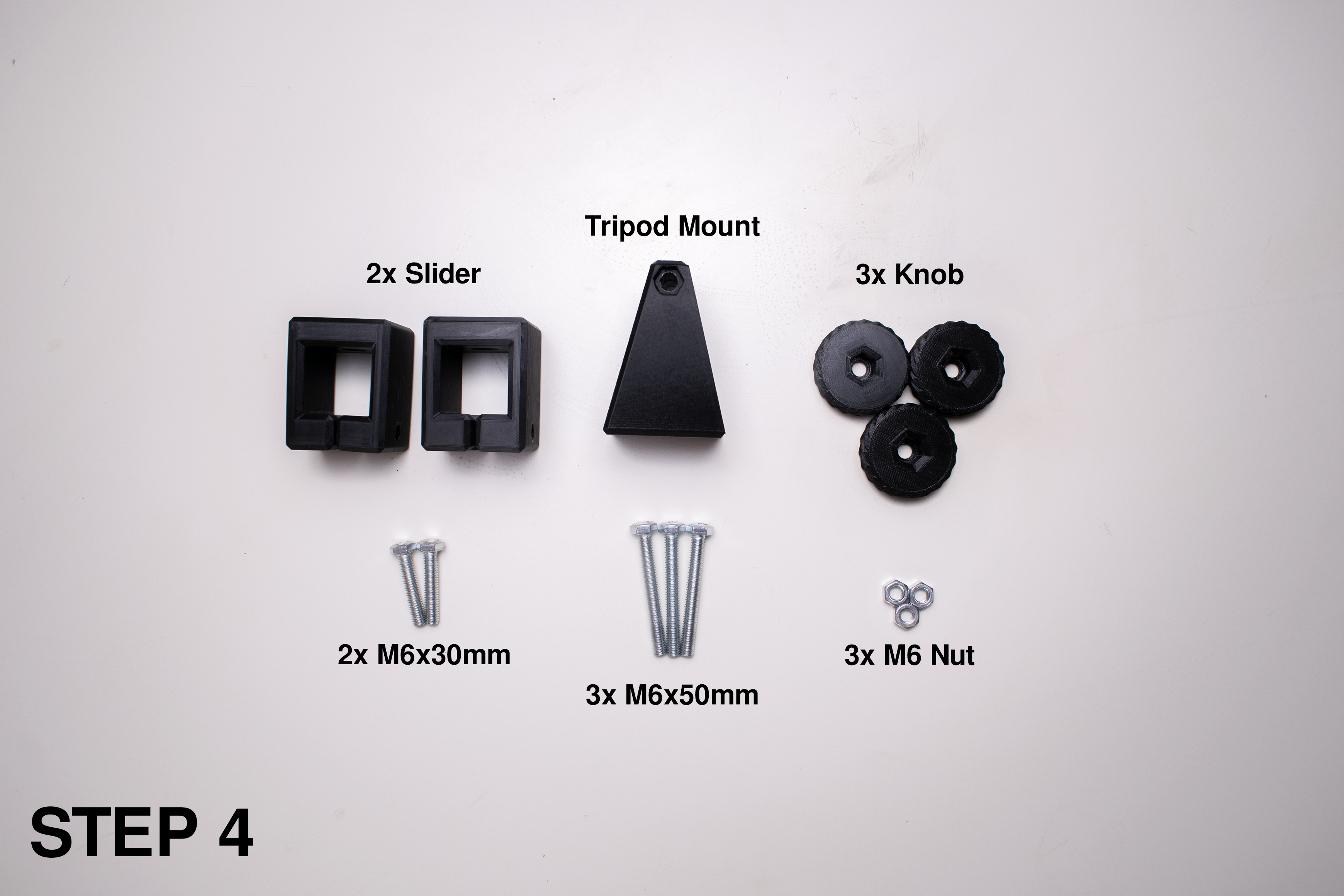

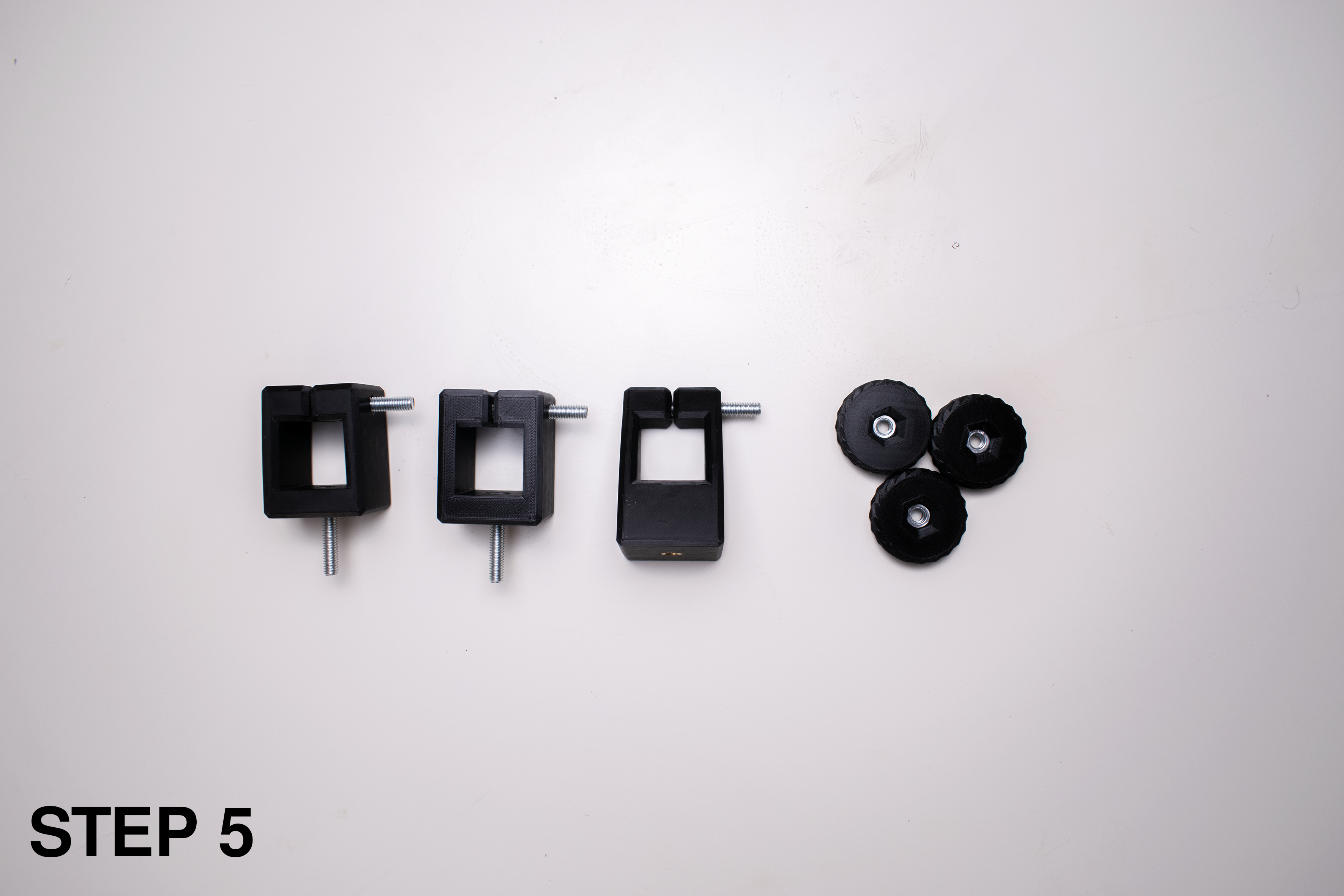

Lưu ý: Gắn bu-lông M6X30mm trước bu-lông M6X50mm (Sliders).

Lưu ý: Đảm bảo bu-lông M6x30mm nằm phẳng (flush) và chưa siết núm vặn vội.

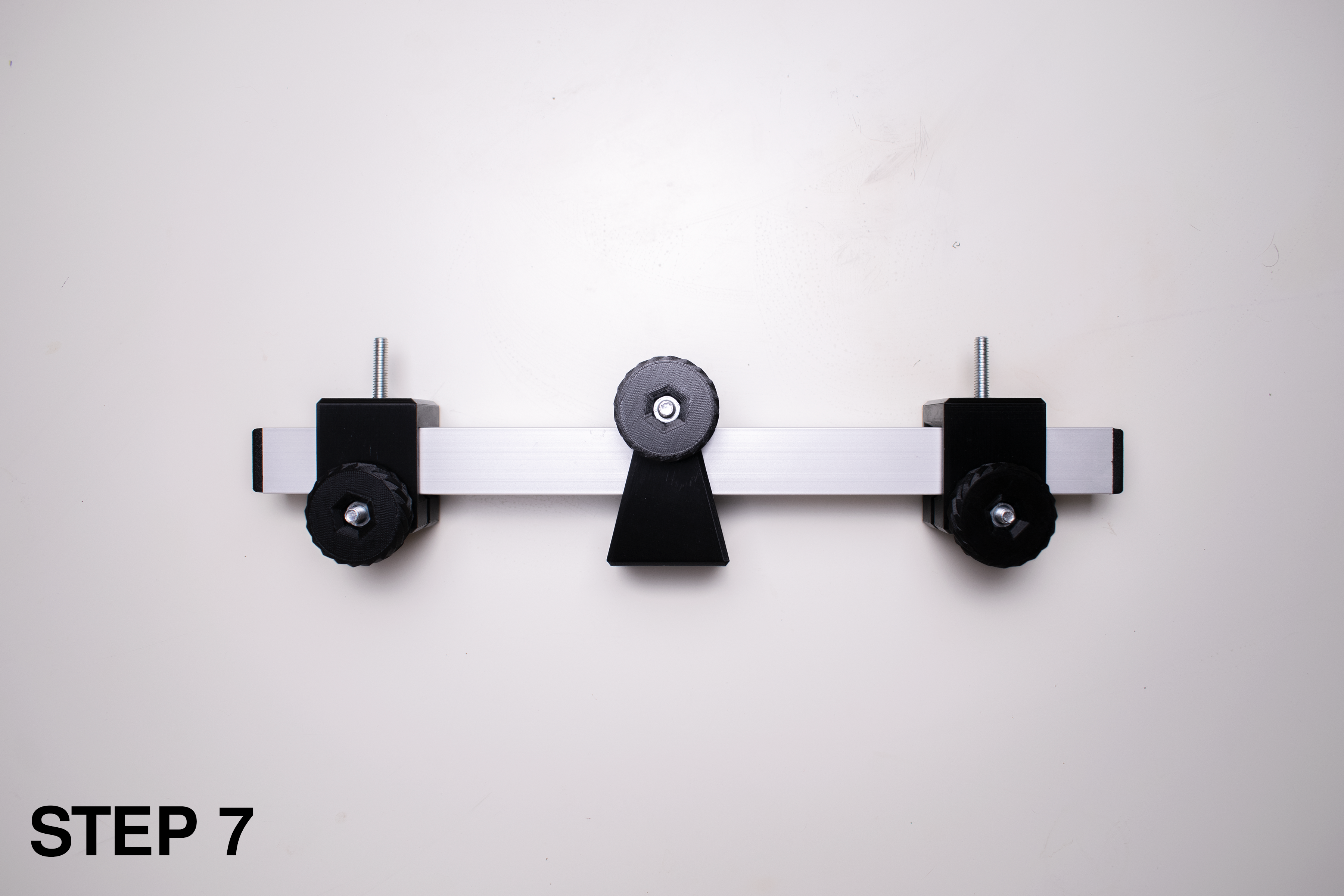

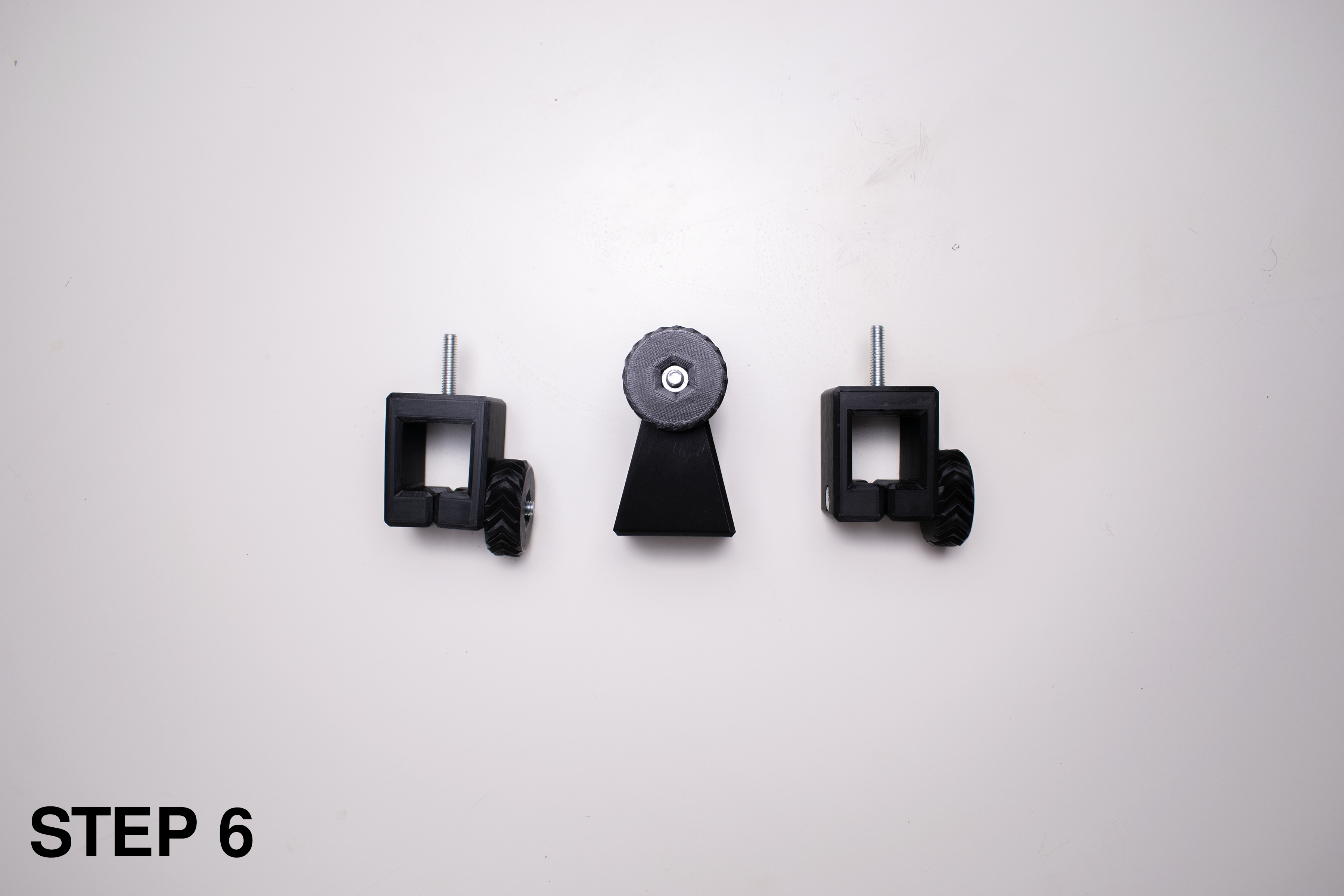

Lưu ý: Khi đã trượt các phần lên rail, bạn có thể siết núm để khoá cố định. Tất cả núm nên hướng về phía bên phải của rail.

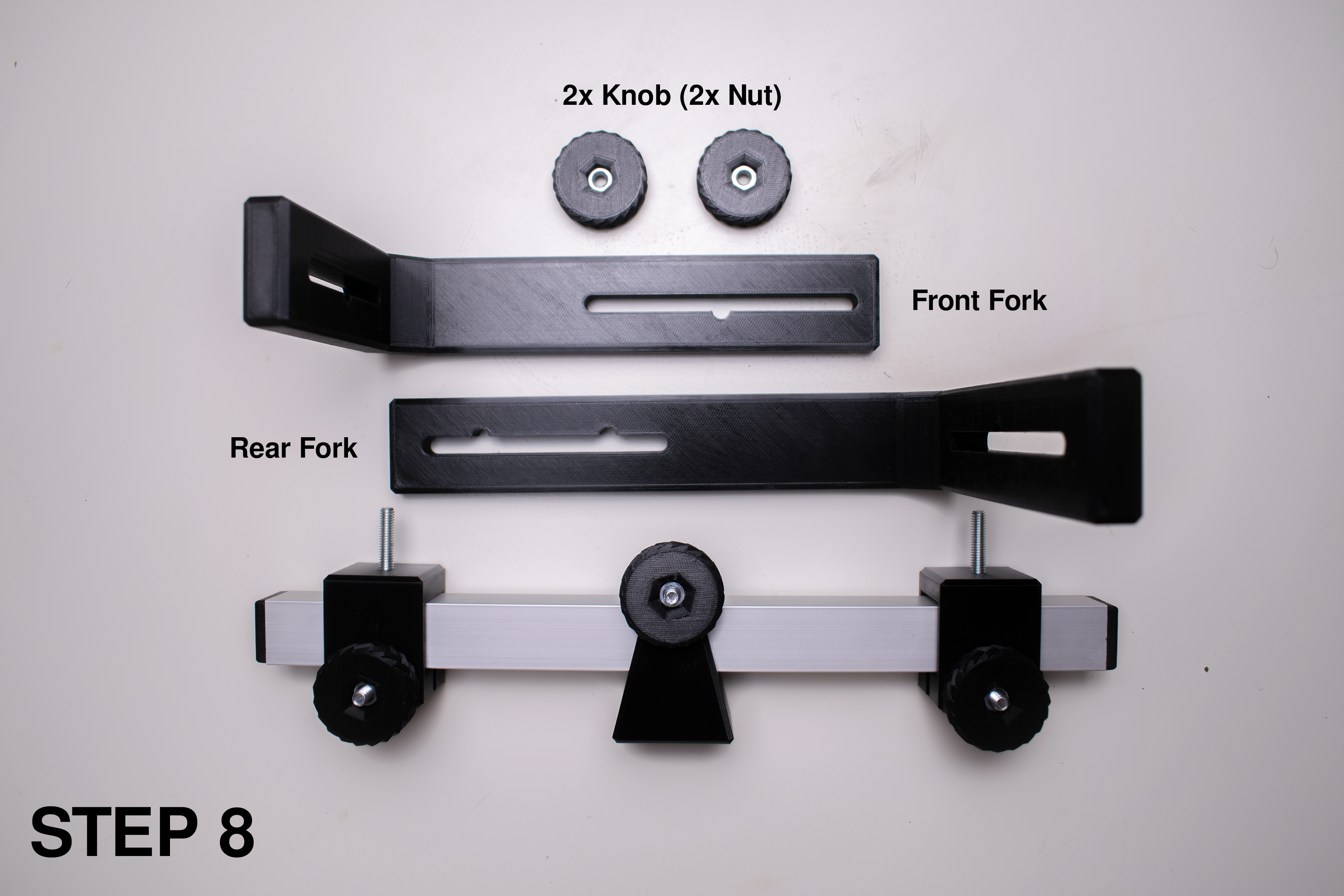

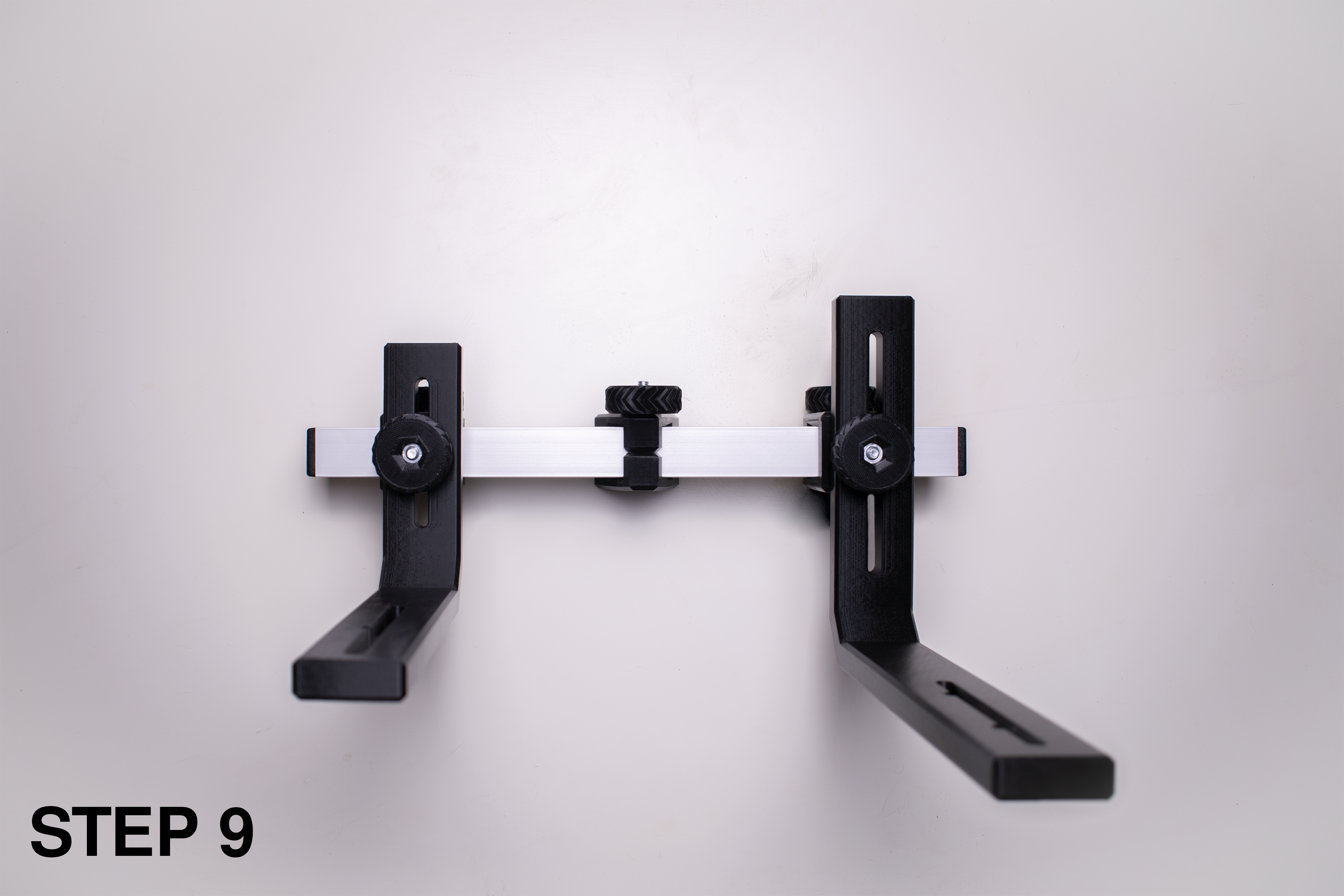

Forks

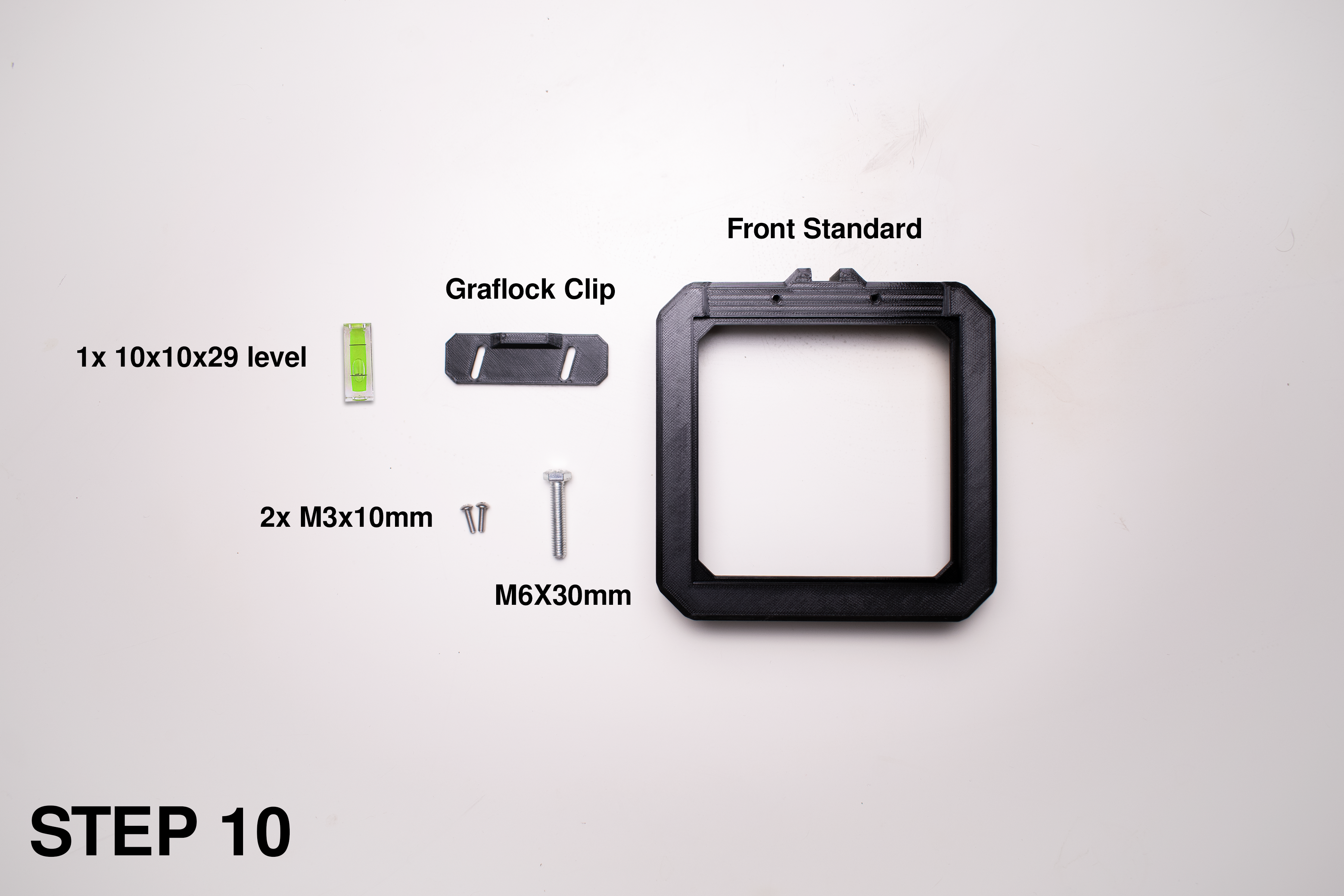

Front Standard

Lưu ý: Mình không có sẵn spirit level nên trong các hình khác sẽ không thấy. Để gắn thì chỉ cần dán vào các khe ở phía trên standards.

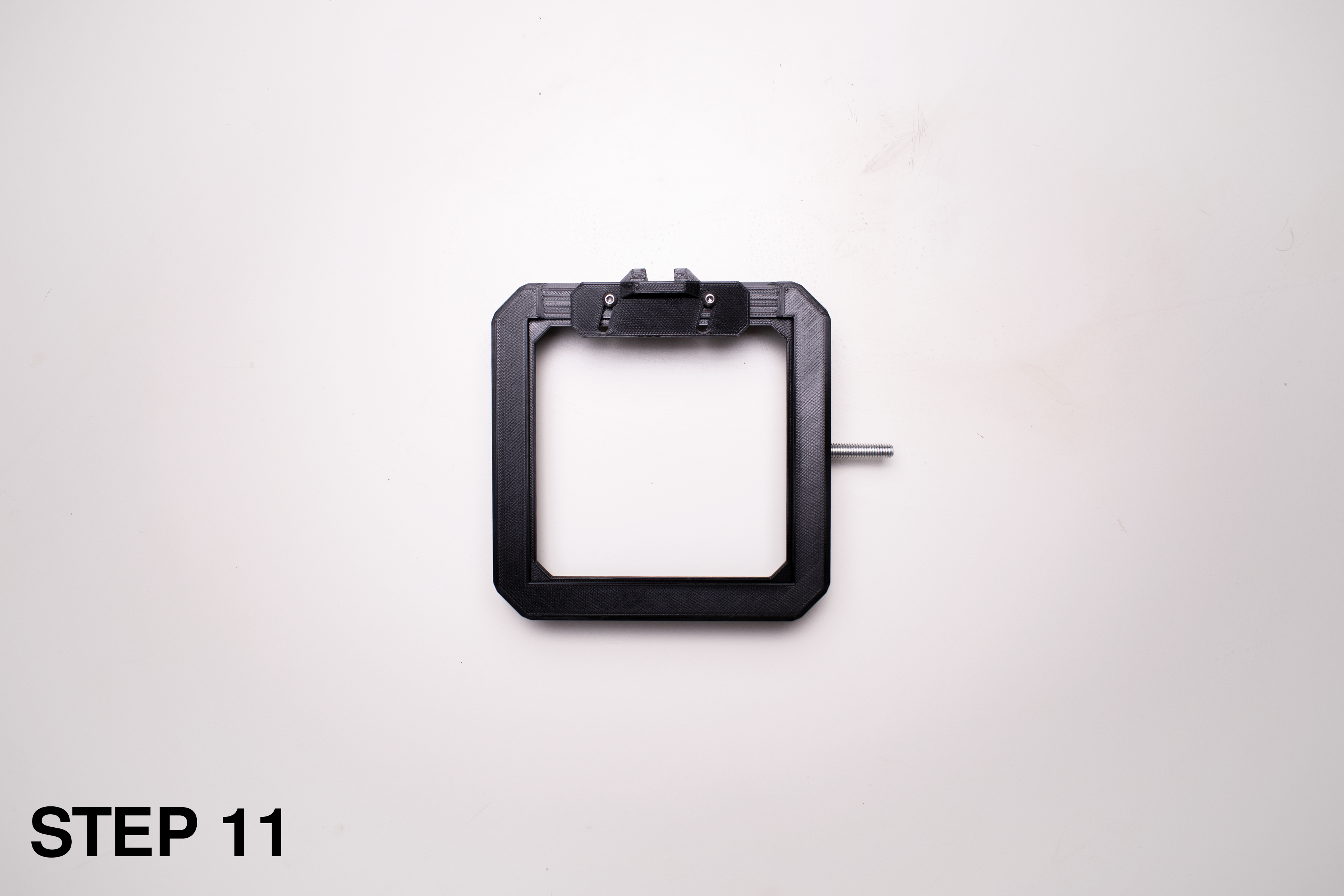

Lưu ý: Đừng siết graflock clip quá chặt; nó nên chắc tay nhưng vẫn trượt được.

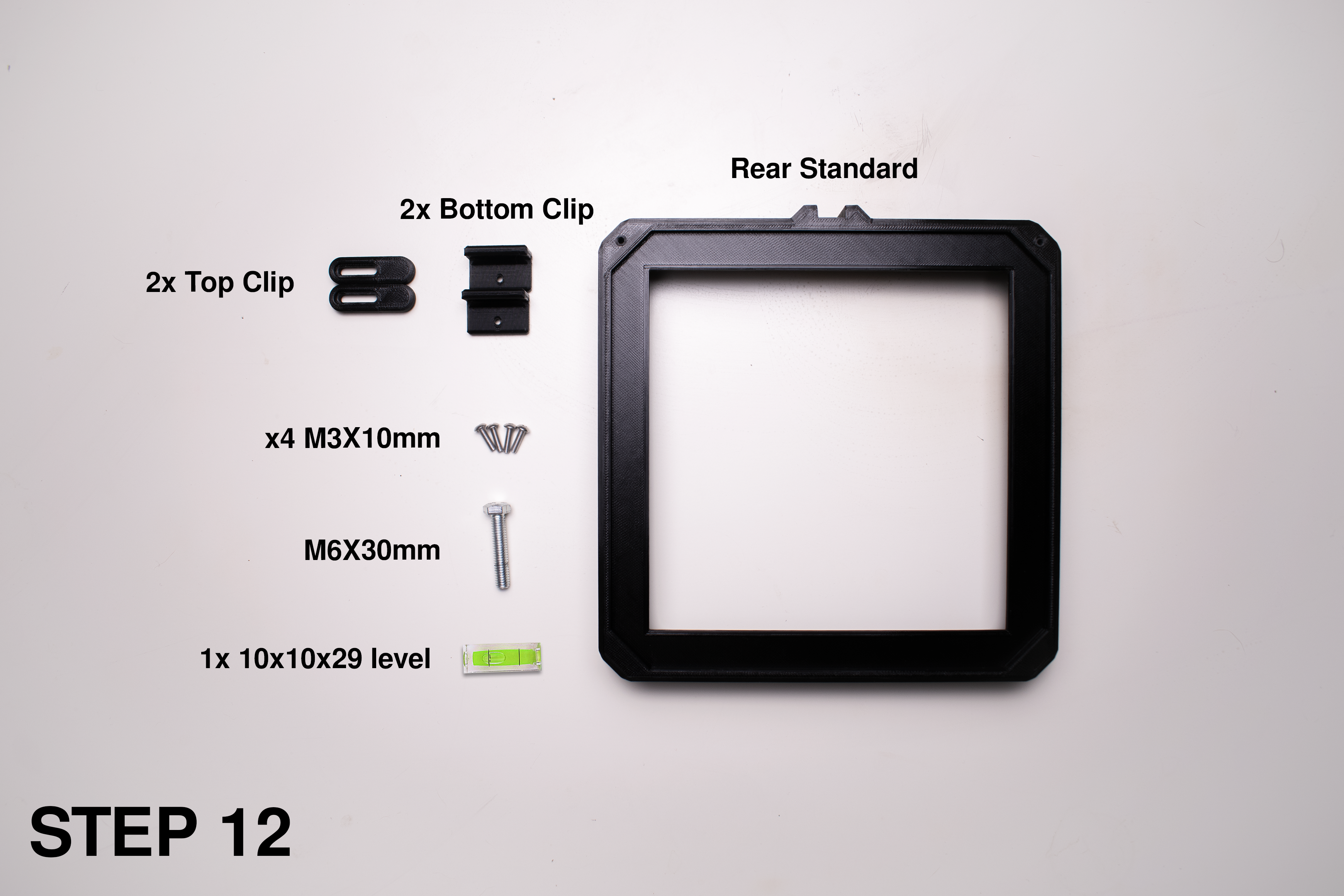

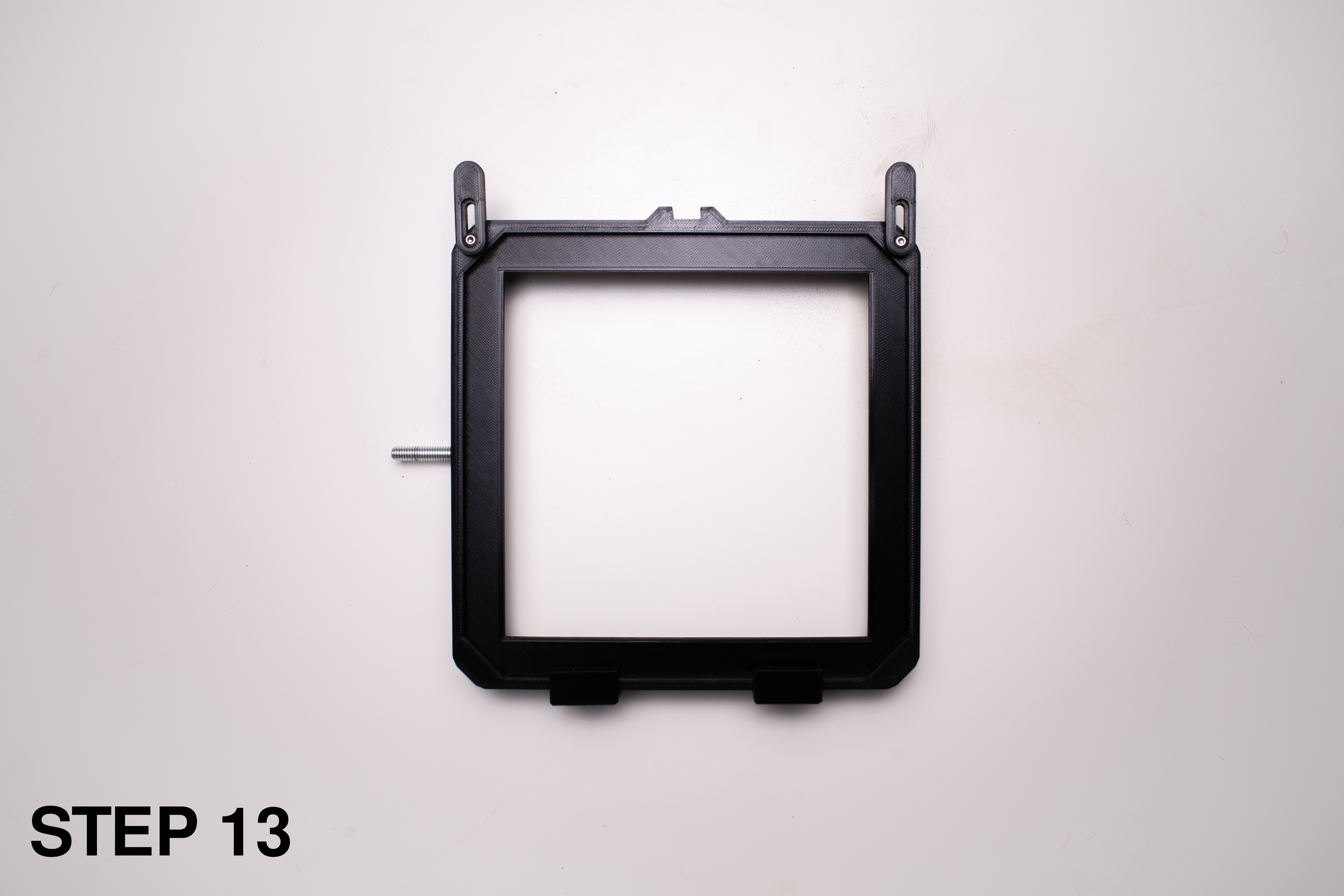

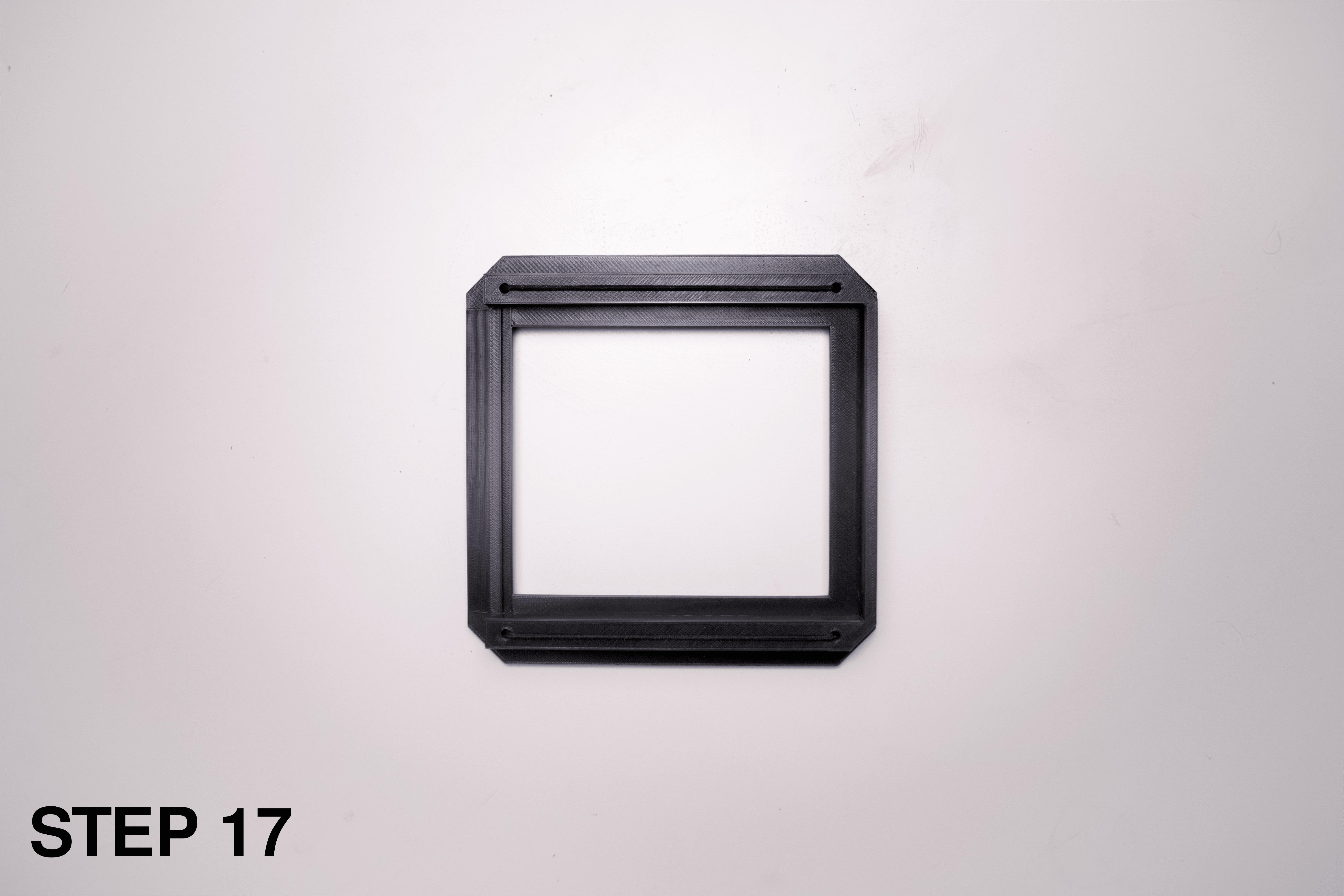

Rear Standard

Lưu ý: Đừng siết các clip phía trên quá chặt; nó nên chắc tay nhưng vẫn trượt được.

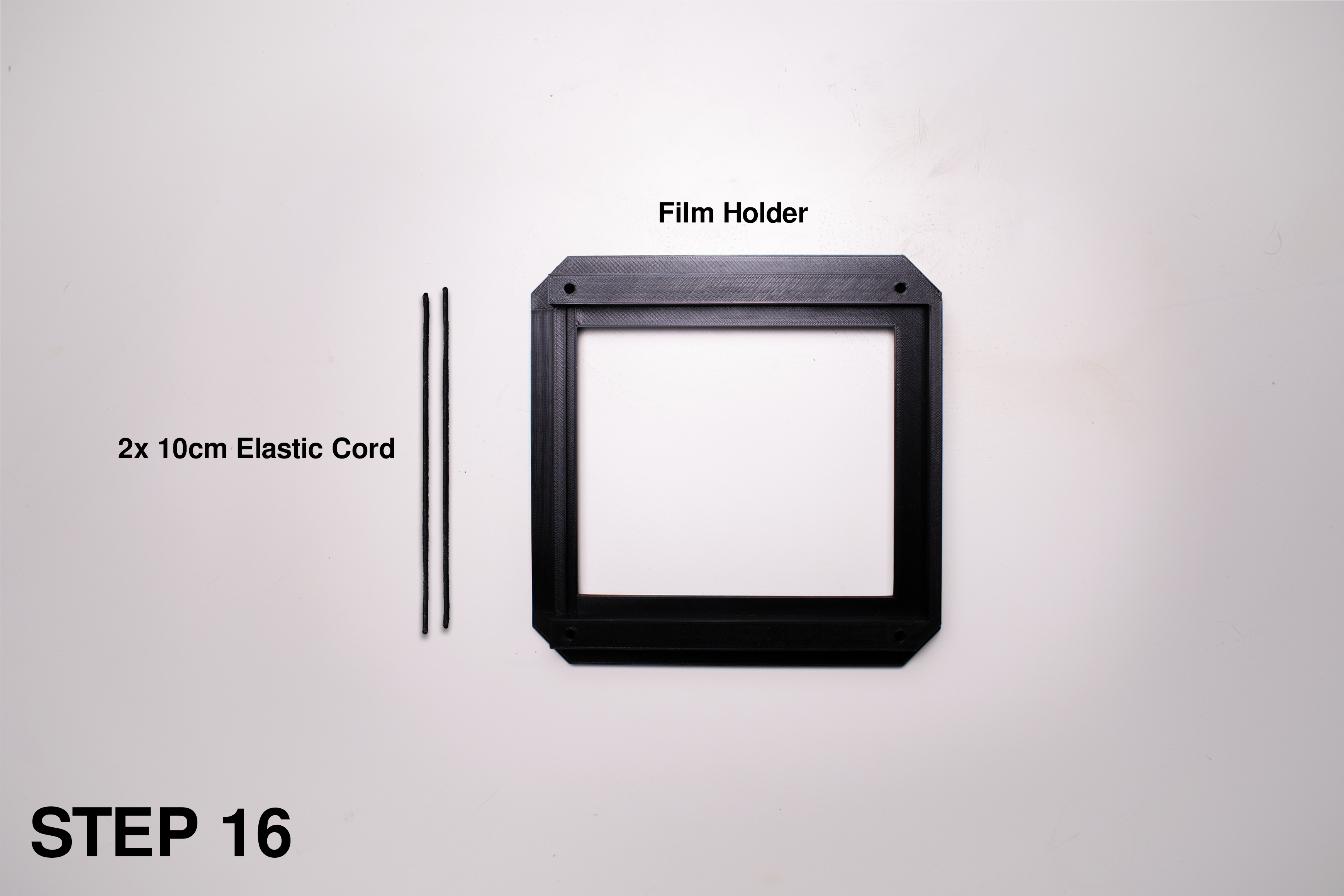

Lưu ý: Thắt nút một đầu sợi dây, luồn vào, rồi thắt nút đầu còn lại.

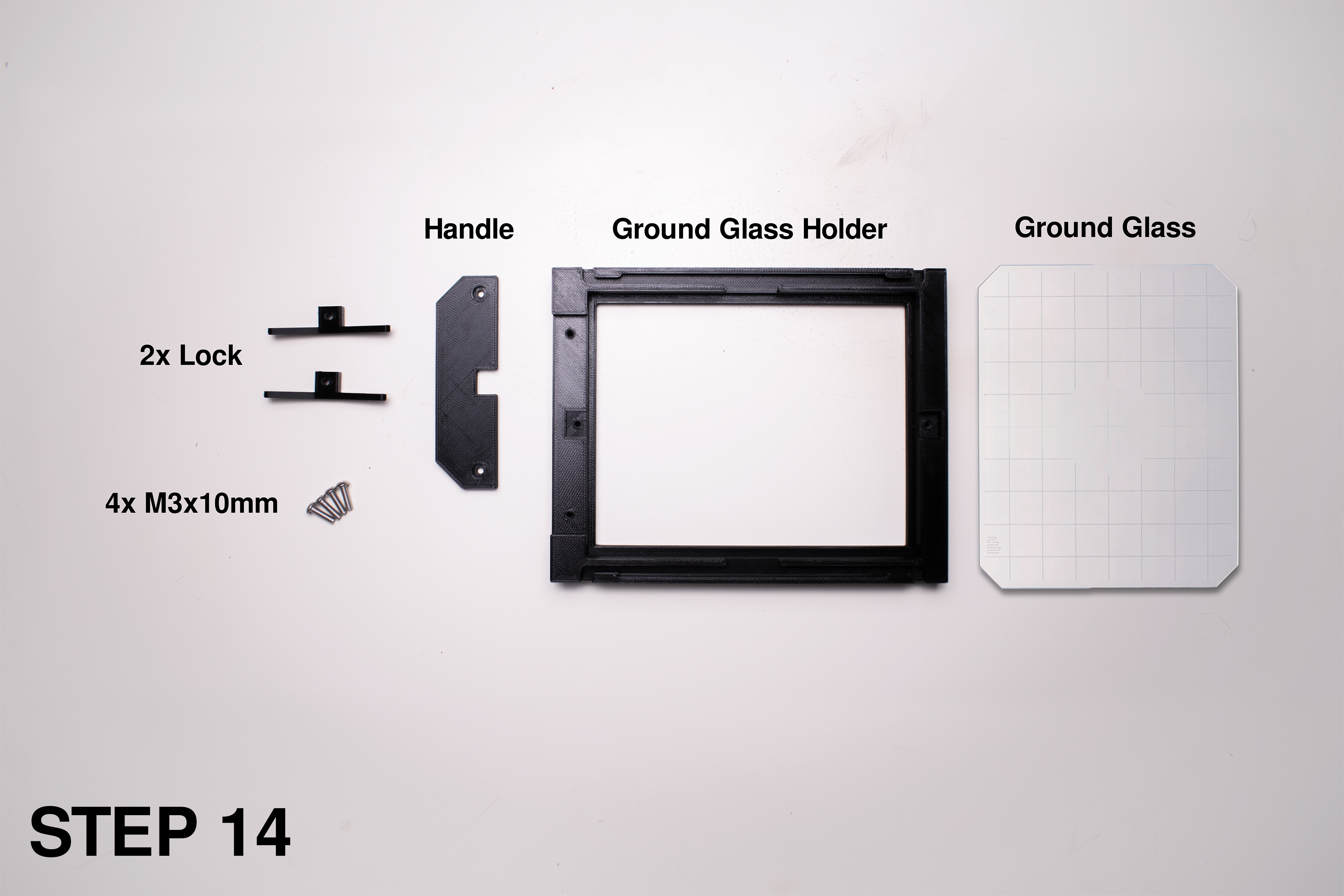

Lưu ý: Luồn dây thun vào các khe của ground glass holder.

Lưu ý: Film holder có thể lắp theo cả portrait lẫn landscape. Để khoá holder ở hướng portrait, trượt các clip trên xuống dưới thay vì xoay chúng.

Lắp hoàn thiện (Final assembly)

Bellows

Lưu ý: Đưa khung bellows vào gờ phía dưới, nhớ đúng chiều của khung. Mình phải “chế” tạm bellows để minh hoạ quy trình vì lúc đó mình chưa có bellows thật.

Lưu ý: Khi đã đưa khung bellows vào, khoá cố định bằng 2 con ốc ở phía trên của standard; chúng sẽ nằm ngay phía sau khung. Phần rear làm tương tự.

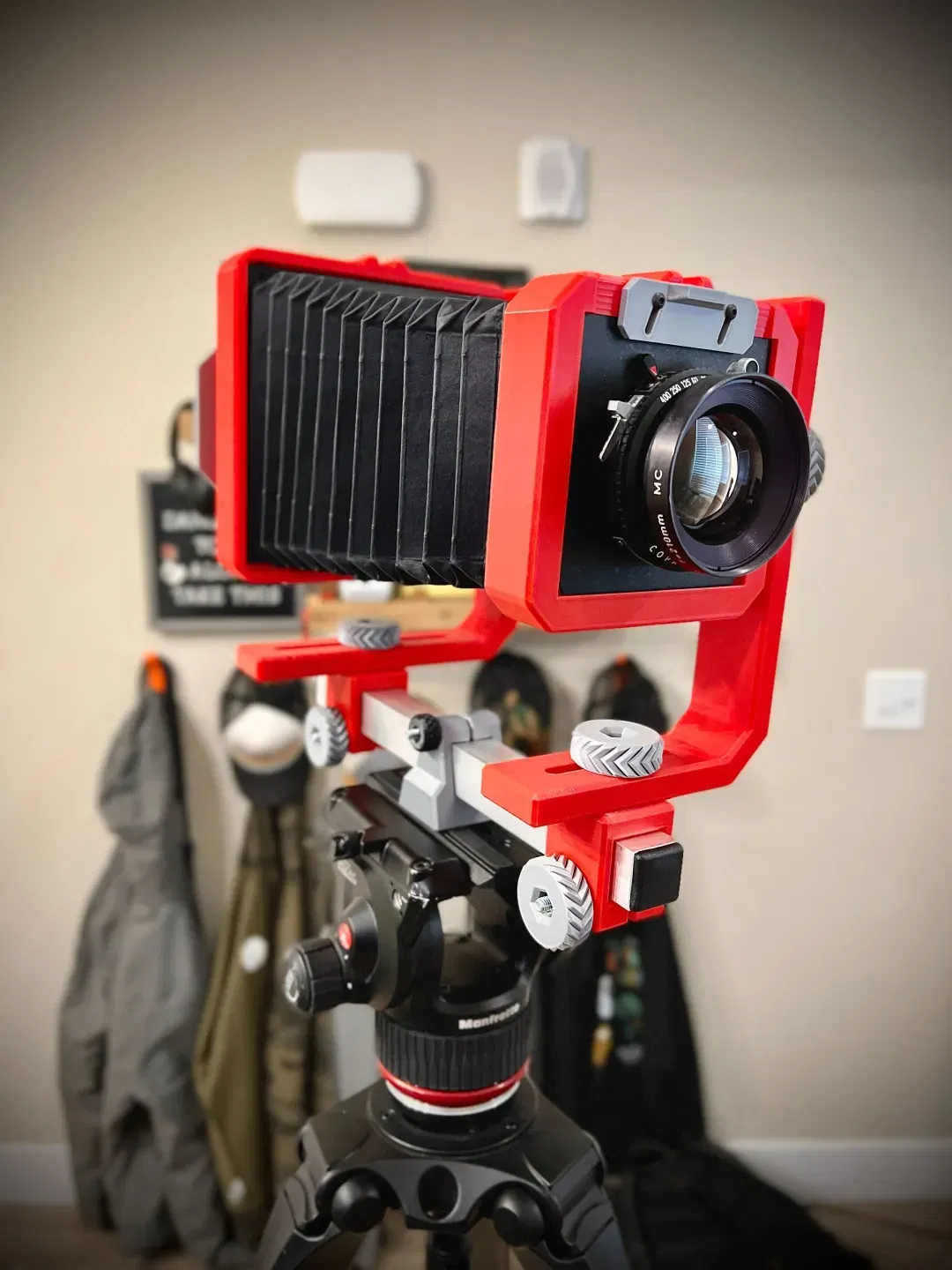

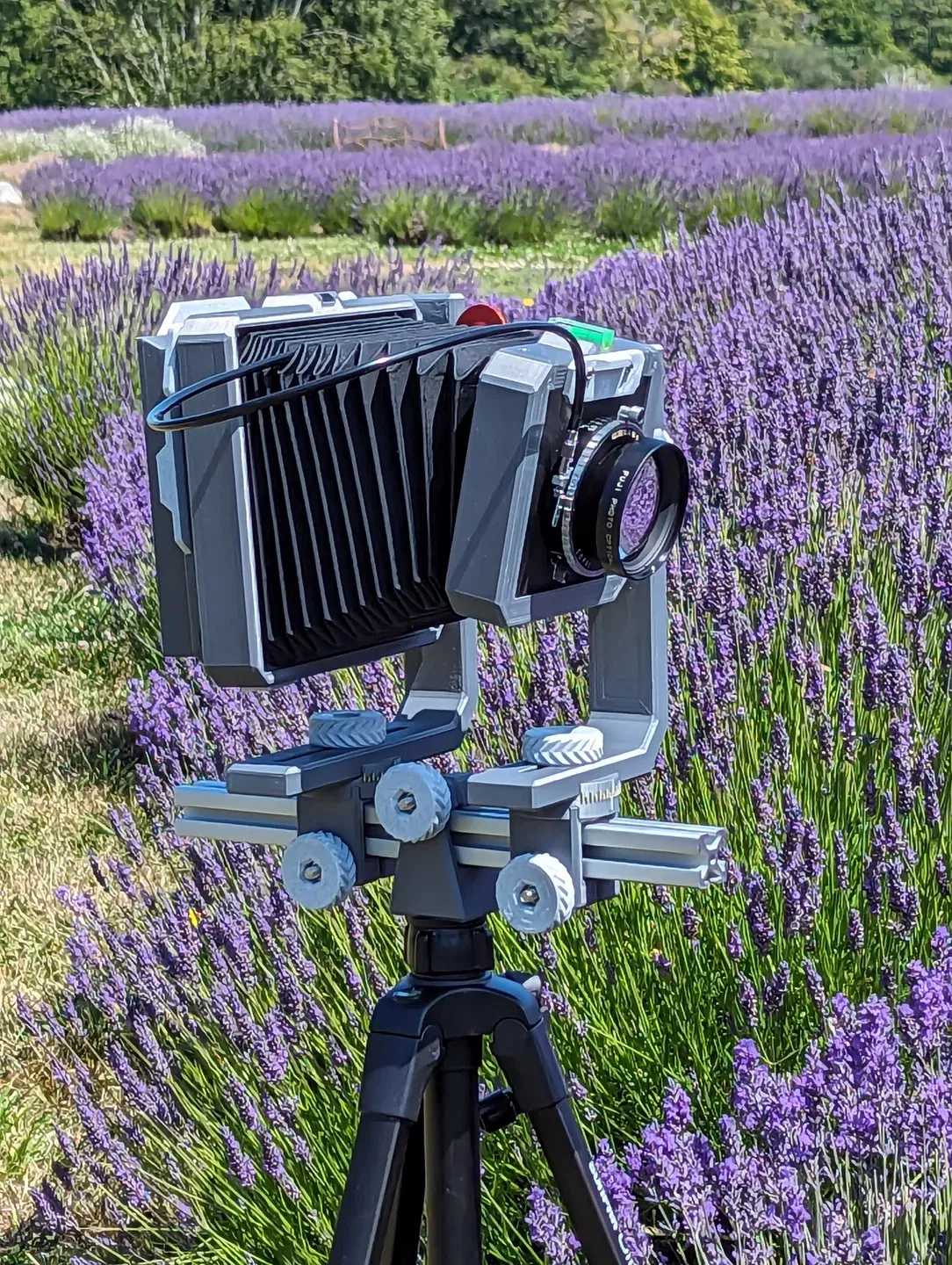

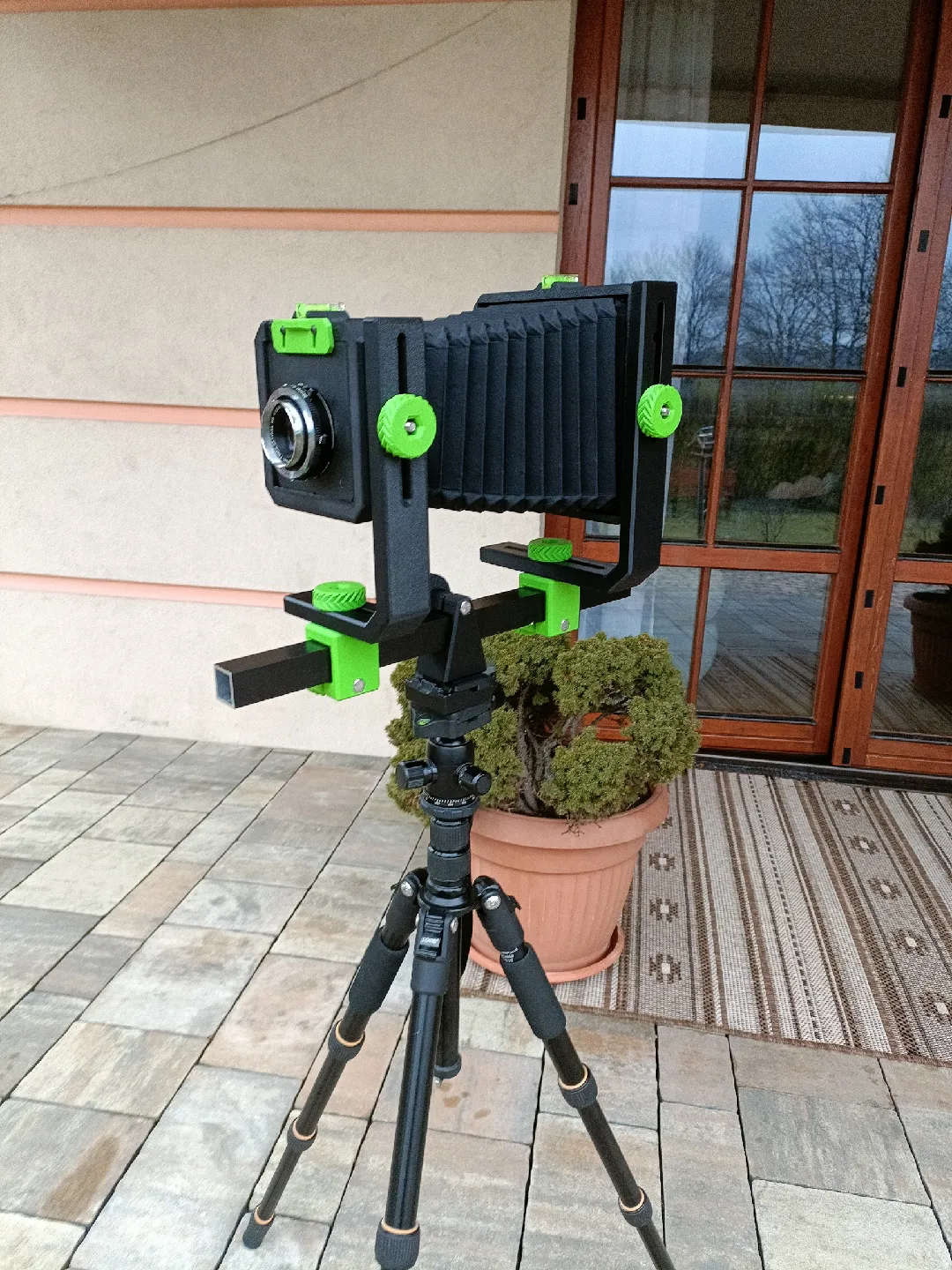

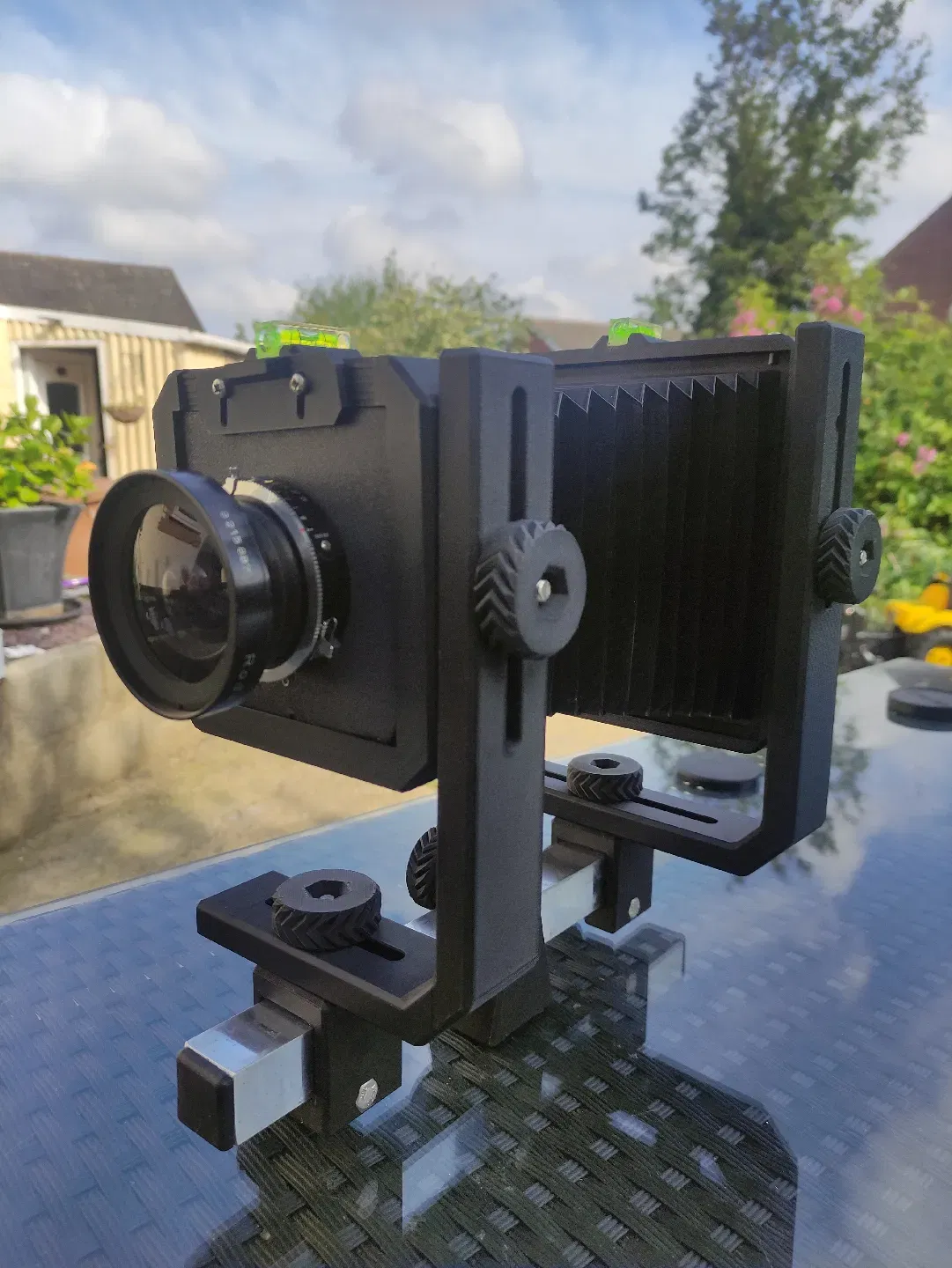

Xong rồi, giờ bạn đã có chiếc Vega 4x5 của riêng mình! Lấy một lens 4x5, vài film holder, tripod rồi đi chụp thôi! Máy này rất nhẹ và bỏ vừa balo nhỏ; chỉ cần nới cả hai standard và tháo khỏi rail là xong, nên cực kỳ tiện mang theo. Mình rất muốn thấy bản bạn dựng, cứ thoải mái upload lên phần make nhé!

Cách sử dụng (How to operate)

Thay lens (Lens swapping)

Lưu ý: Đưa cạnh dưới của lens board vào gờ phía dưới. Ở đây mình dùng lens 35mm chỉ để minh hoạ vì mình không có LF lens bên cạnh lúc đó.

Lưu ý: Sau khi đưa lensboard vào, khoá lại bằng cách hạ graflock clip xuống.

Chụp/phơi phim (Exposing film)

Lưu ý: Đưa film magazine vào giữa Ground glass Holder và film holder.

Lưu ý: Khi bạn nghe/feel một tiếng “click”, holder đã được gắn đúng và lúc này đã kín sáng.

Lưu ý: Khi sẵn sàng, rút darkslide ra và chụp. Để lấy film magazine ra, kéo nó về phía sau để nhả khoá, rồi trượt ra ngoài.

Thông số kỹ thuật (Technical Specifications)

Compatible Lensboards: Linhof style

Max Front Tilt and Swing: +/- 45°

Max Rear Tilt and Swing: +/- 45°

Front Rise/Fall: 50mm Up / 45mm Down

Rear Rise/Fall: 70mm Up / 20mm Down

Front Shift: +/- 30mm

Rear Shift: +/- 55mm

Weight: 1kg
