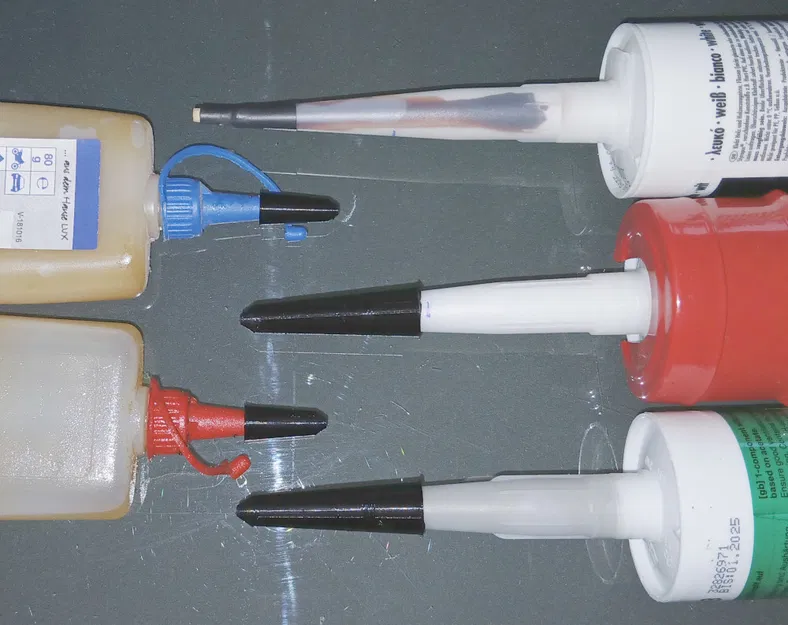

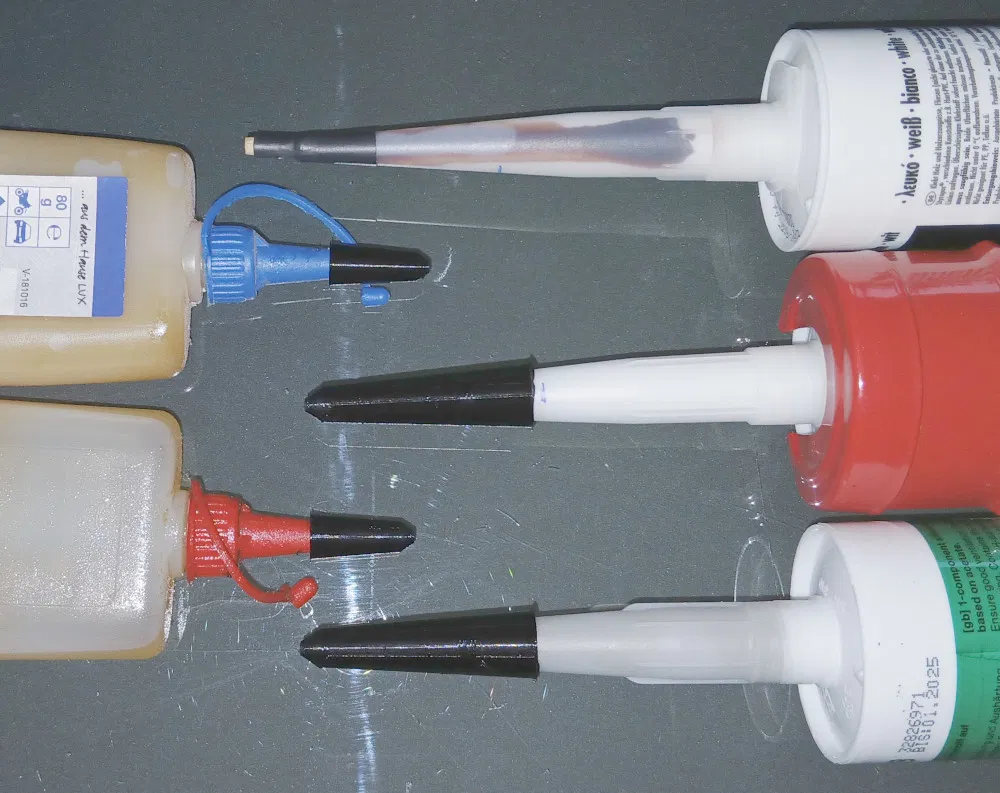

Nắp ống (tube caps) cho bình dầu & ống silicone/cartridge 310ml
Mẫu OpenSCAD tạo nắp vặn để đóng kín các loại ống sau khi cắt đầu tip. Bản cập nhật 2025-12-24 thêm nozzle thay thế vặn vào tube và nắp vặn đóng ống không cần nozzle. Ren tham khảo: ID 13.5mm, OD 15mm, pitch 2.5mm.
Mô tả
Mẫu OpenSCAD để tạo nhanh một cái nắp (cap) chỉ với vài thông số đo.
Cập nhật 2025-12-24:

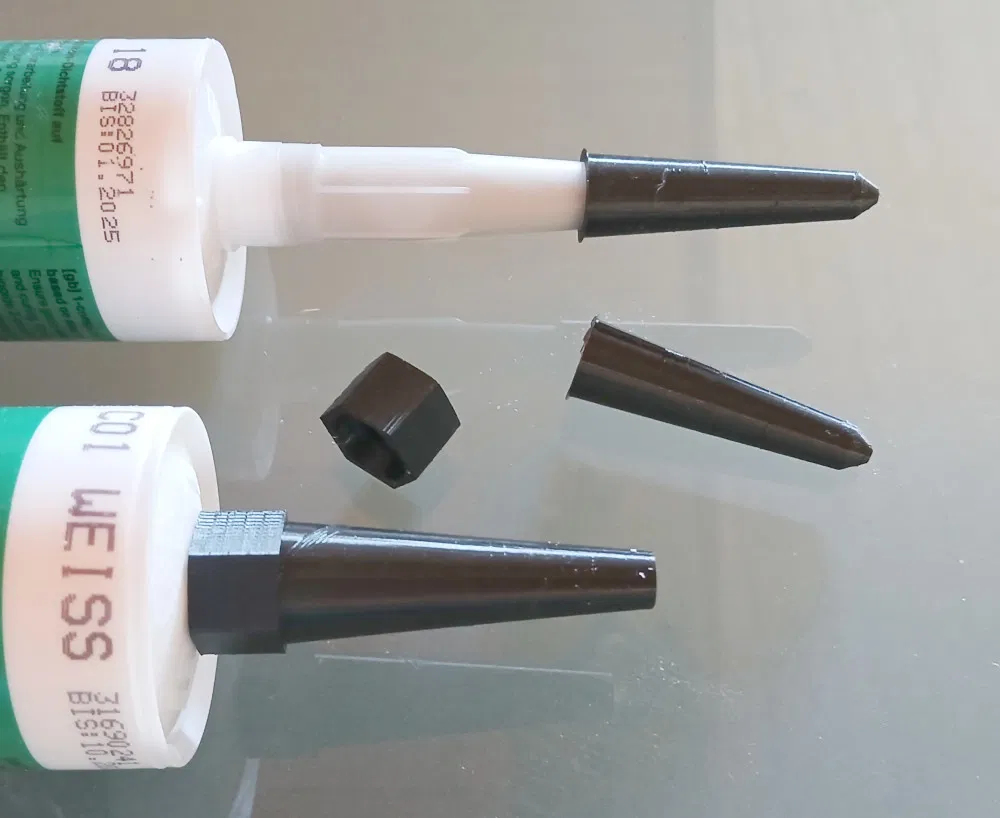

Mình đã thêm một đầu vòi (nozzle) thay thế có thể vặn vào ống, và một nắp vặn (screwable cap) để chỉ đóng kín ống mà không cần gắn nozzle.
Dĩ nhiên bạn có thể mua nozzle thay thế cho cartridge 310ml, nhưng nhiều khi bạn chỉ cần có một cái thôi.
Về phần ren (thread) trong nắp và ở nozzle:

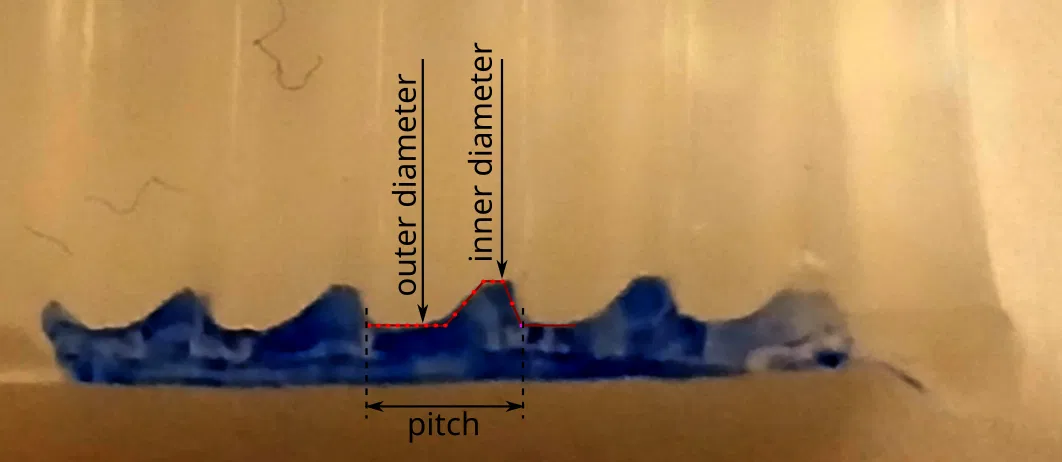

Mình cắt đôi một nozzle đã qua sử dụng và dùng bút lông dầu (permanent marker) tô đậm mặt cắt. Nhờ vậy hình dạng ren nhìn rõ hơn. Mình chụp ảnh, vẽ lại biên dạng bằng 16 điểm rồi dựng lại trong OpenSCAD (với 32 điểm).
Kích thước: ID=13.5mm, OD=15mm, Pitch=2.5mm
