Ốp lưng Dell 7230 Back Case
Ốp lưng Dell Rugged 7230 có nắp pin mở được và ngàm gắn nam châm. Có khe giấu nam châm, cần pause khi in để chèn magnet 60x10x3 mm. Hỗ trợ insert TC4 M4/M5 và thanh kim loại M3 để liên kết.
Mô tả

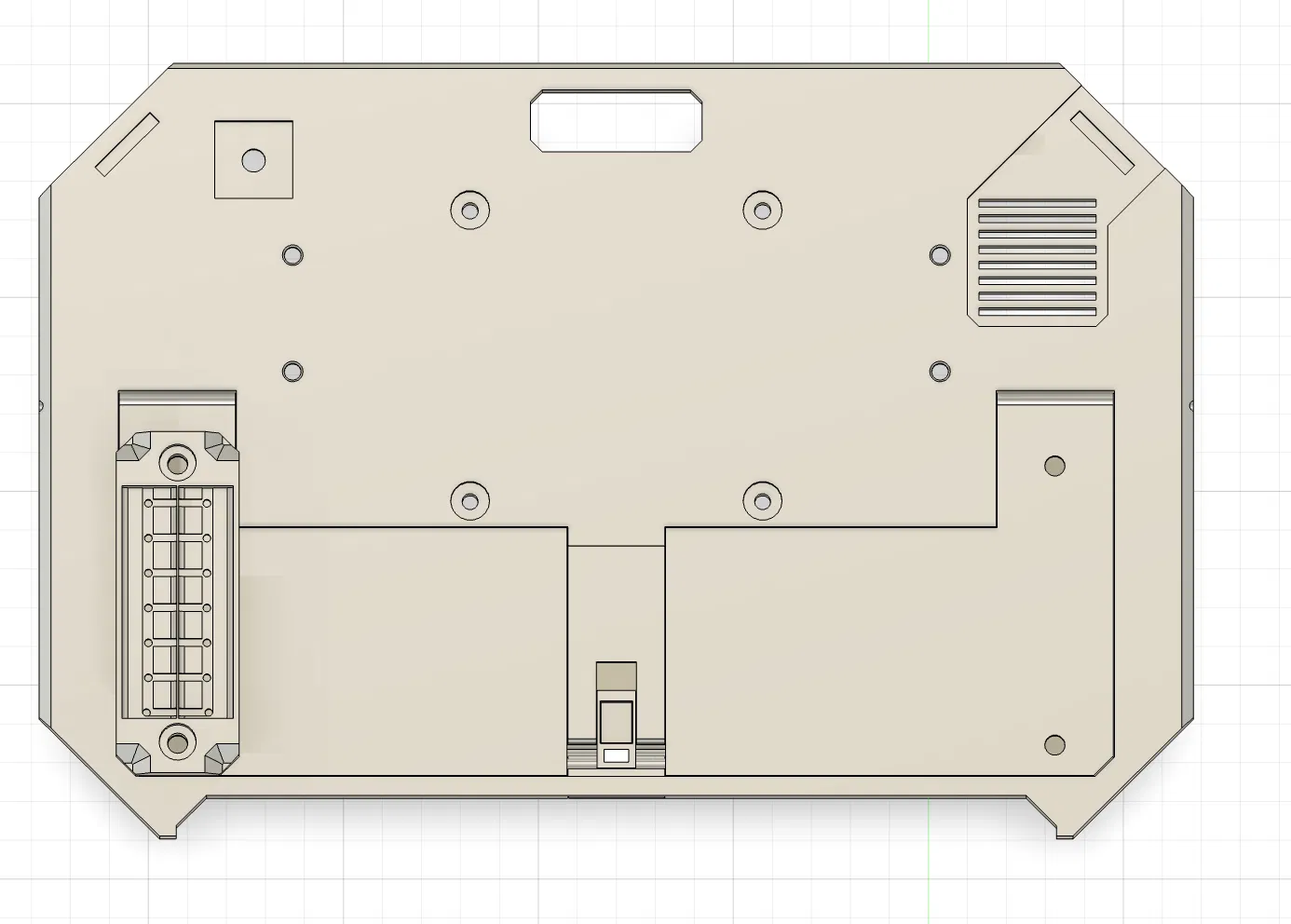

Ốp lưng có nắp pin mở được và ngàm gắn nam châm.
Sẽ không dùng được cho phiên bản có “Contactless Smart Card Reader”.
Với BATTERYCASE và MAIN, trong model có sẵn các khe giấu nam châm.
Trong lúc in, hãy tạm dừng máy để chèn nam châm (nam châm Amazon 60x10x3 mm).
Dùng keo thật chắc để cố định các nam châm này, ép khít vào bên trong các phần đã in.
Thanh kim loại M3 được dùng như “ren” để liên kết thân chính với các nắp pin.
Đai ốc M4 TC4 (loại dùng cho xe máy) làm insert cho các lỗ nhỏ hơn ở phần MAIN.
Đai ốc M5 TC4 (loại dùng cho xe máy) làm insert cho các lỗ lớn hơn ở phần BATTERYCASE.
Lắp từ các lỗ đã thiết kế sẵn và dùng búa gõ cho vào. Cũng nên dùng thêm một ít keo.
Phần Lock nên in bằng kim loại và lắp thêm lò xo để đẩy lưỡi khóa bật ra.
Mình đã in tất cả các phần nhựa bằng PPS-CF và thấy hoạt động rất ổn.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
