Adapter USB (Quickcharge 3.0) cho pin Einhell Power X Change

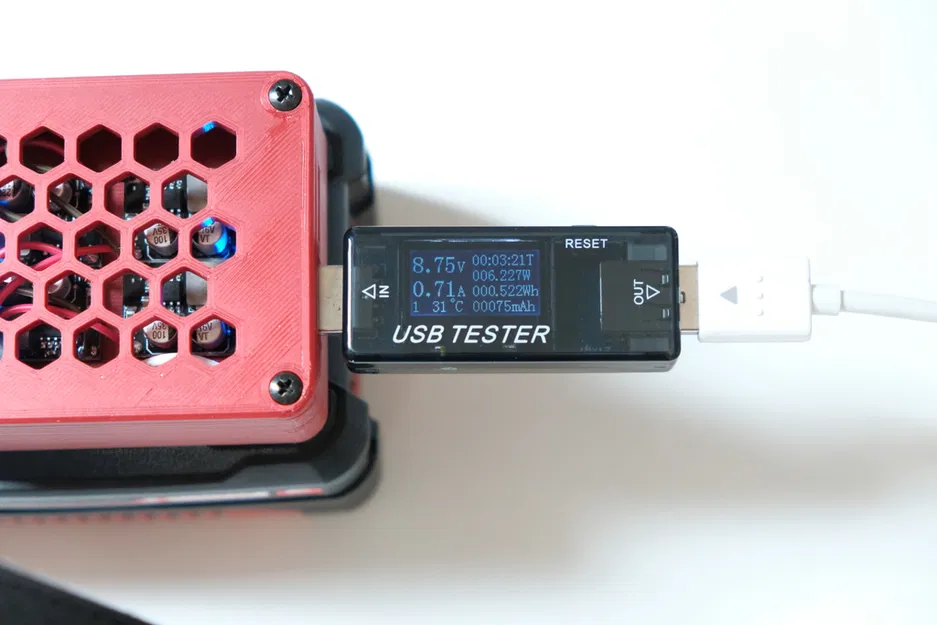

Mình làm cái adapter này để lấy ra 4 cổng Quickcharge từ pin Einhell của mình. Nhờ vậy pin được “biến hình” thành một powerbank rất mạnh. Bạn có thể sạc nhanh 4 smartphone hoặc dùng 4 cây TS80 (bản kế nhiệm của TS100, chưa test).
Edit 2019-07-19: Đã test với TS80, chạy ngon lành ở 12V với Ralims Firmware. :)

BOM:

• 4 (hoặc 2) QC3.0 USB DC-DC Buck Converter https://www.aliexpress.com/item/QC3-0-QC2-0-USB-DC-DC-Buck-Converter-Charging-Step-Down-Module-6-32V-9V/32887717476.html
• Đầu cos dẹt (spade) đực dạng crimp https://www.aliexpress.com/item/100pcs-50pairs-6-3mm-16-14AWG-Female-Male-Electrical-Wiring-Connector-Insulated-Crimp-Terminal-Spade-Blue/32846771914.html
• 4 vít M3, dài 6–12 mm

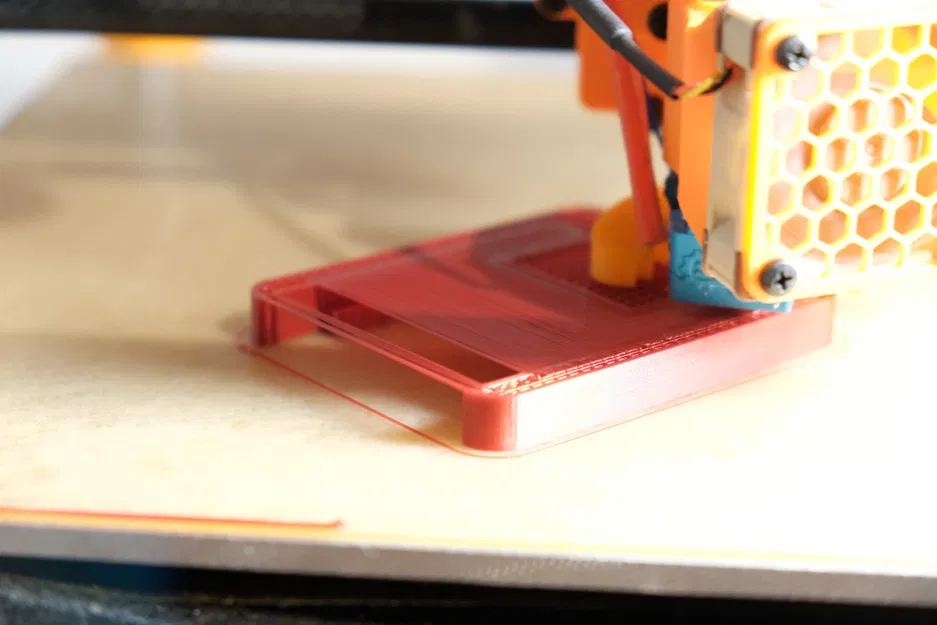

Thêm chút keo nến. Mình in không cần support, nhưng nếu máy của bạn chưa canh tốt phần bridging thì có thể sẽ cần support.

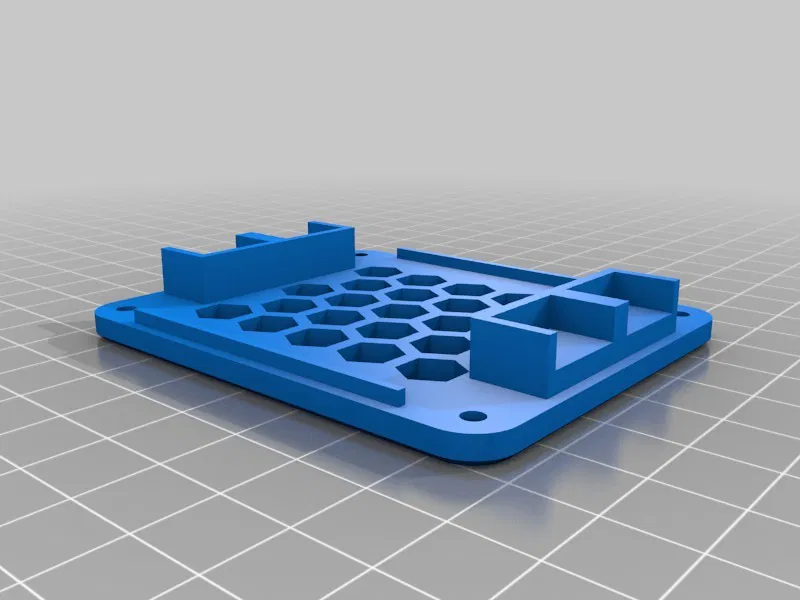

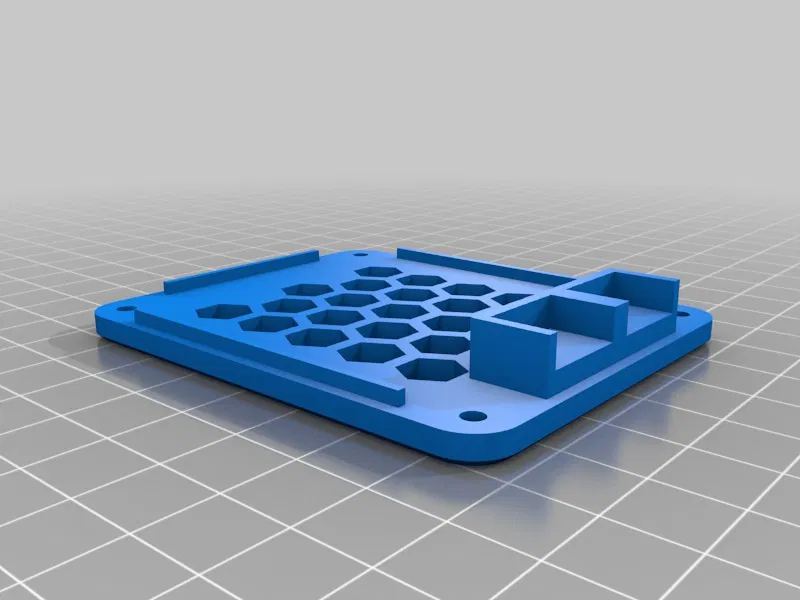

Phần nắp trên giữ các module USB đúng vị trí mà không cần bắt vít. Khi lắp ráp, mình dán keo các module xuống để chụp nắp trên vô cho dễ.
Bạn sẽ cần cắt bỏ mấy cái phần nhựa trên jack USB (xem hình).

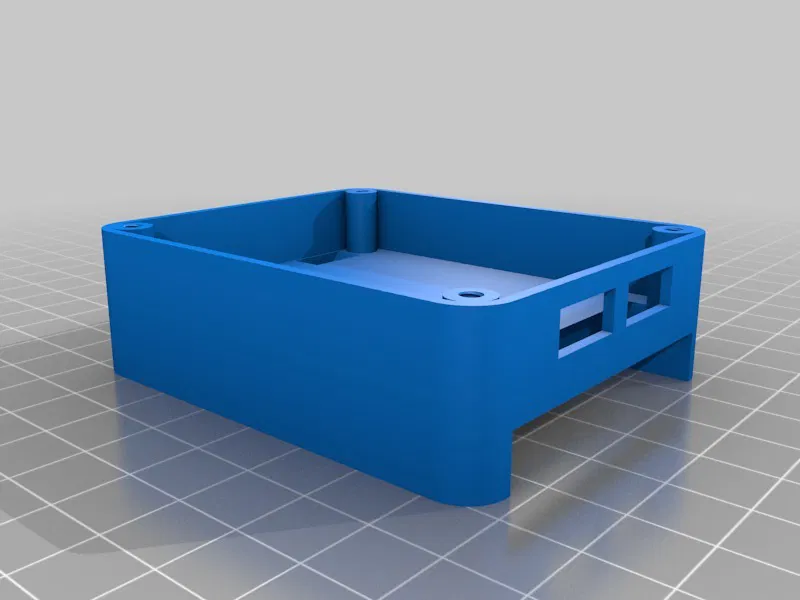

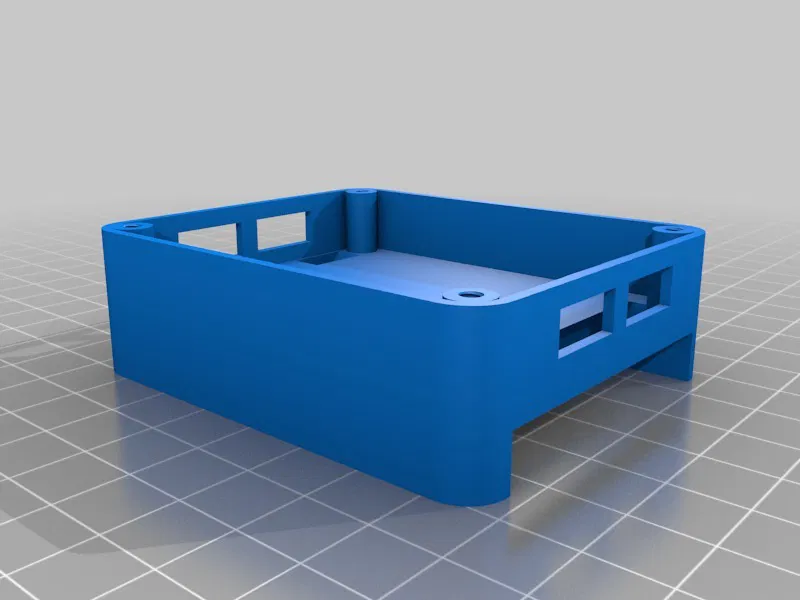

Mình cũng đính kèm bản chỉ có 2 cổng và file dự án Fusion 360.

PS: Nếu mình không lầm thì mua thêm một cục pin Einhell chỉ để làm cái này là không đáng (trừ khi bạn cần rất nhiều cổng QC). Một powerbank 20 Ah có 74 Wh (20Ah 3.7V) và giá 20–30€, còn pin trong hình có 54 Wh (3Ah 18V) và giá 30–40€. Mình nghĩ lý do là vì pin dụng cụ được thiết kế để xả dòng rất lớn trong thời gian ngắn. Theo bộ phận hỗ trợ của Einhell, pin có thể cấp được 70A.

(Imported from https://www.thingiverse.com/thing:3062487)
