Hộp Mini cho Màn Hình Kèm Powerbank

Từ lúc bắt đầu làm homelab, mình nhiều lần cần một cái màn hình HDMI nhỏ gọn, kiểu cầm một tay là xài được, mang đi mang lại tiện. Mình có mua một cái trên AliExpress, nhưng xài không được ngon lắm.

Vậy nên mình tự DIY một bộ, kèm luôn powerbank.

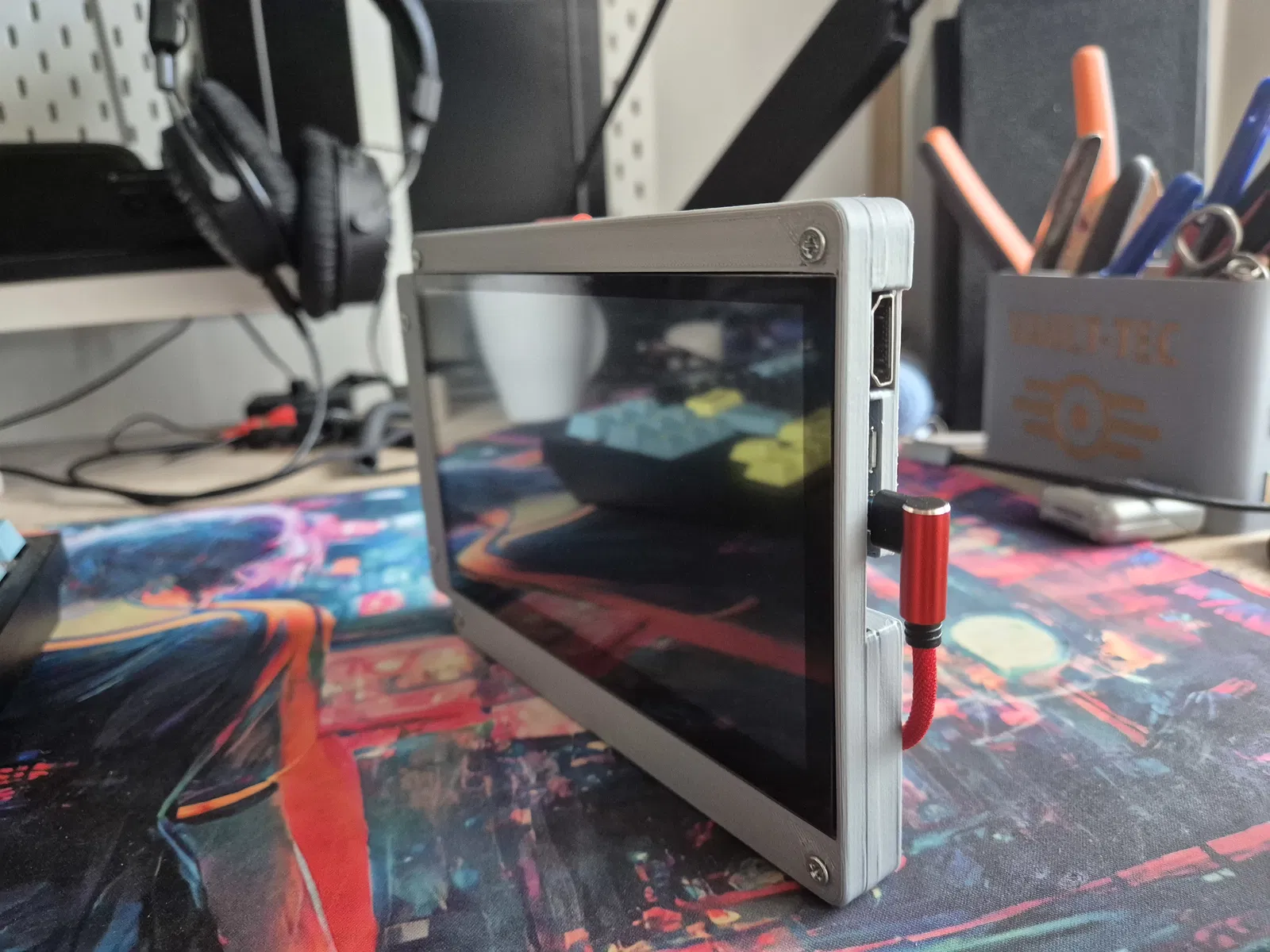

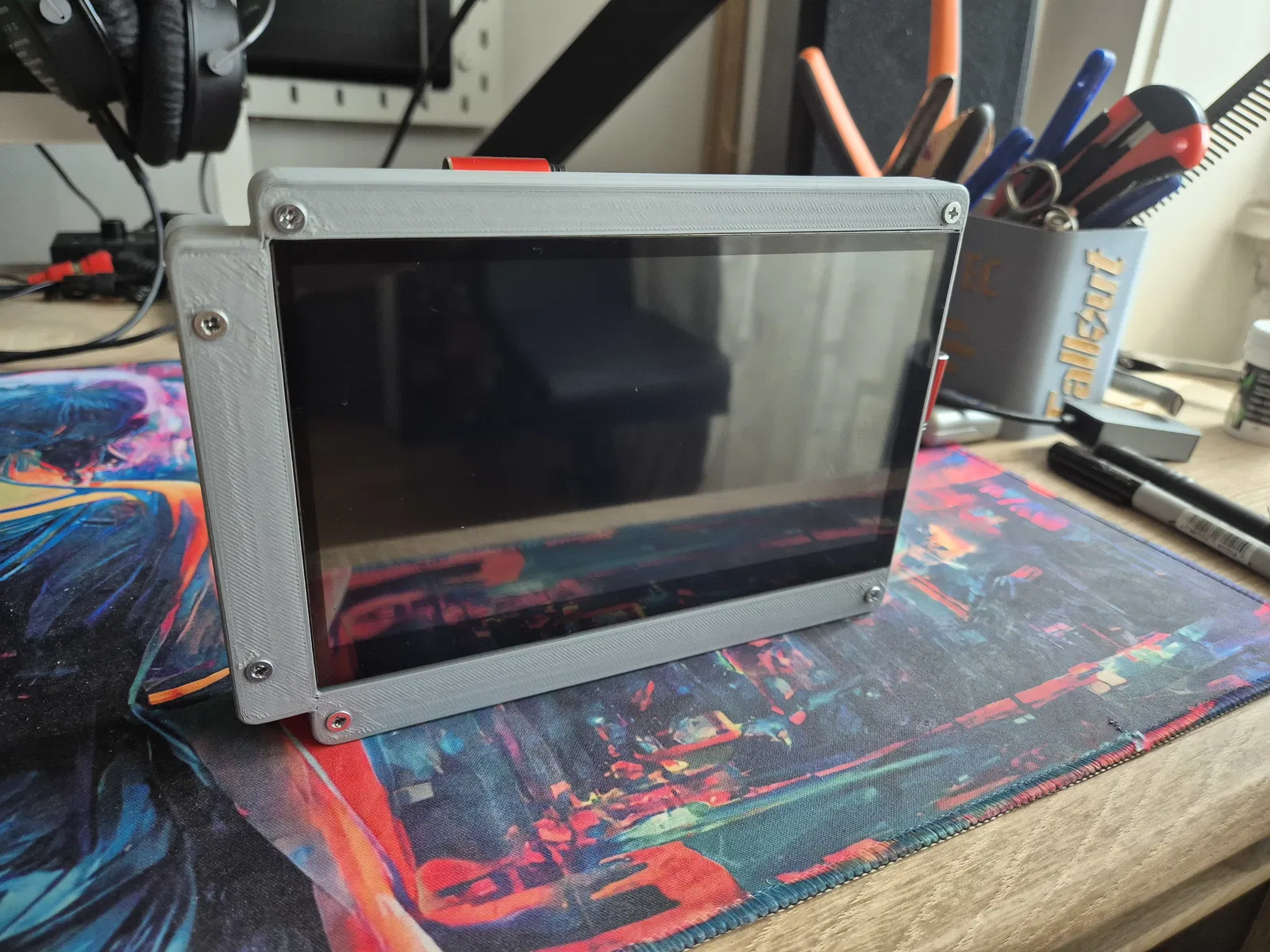

Màn hình là loại 7 inch, hỗ trợ multitouch, độ phân giải 1024x600 từ AliExpress

https://www.aliexpress.com/item/1005007432461342.html

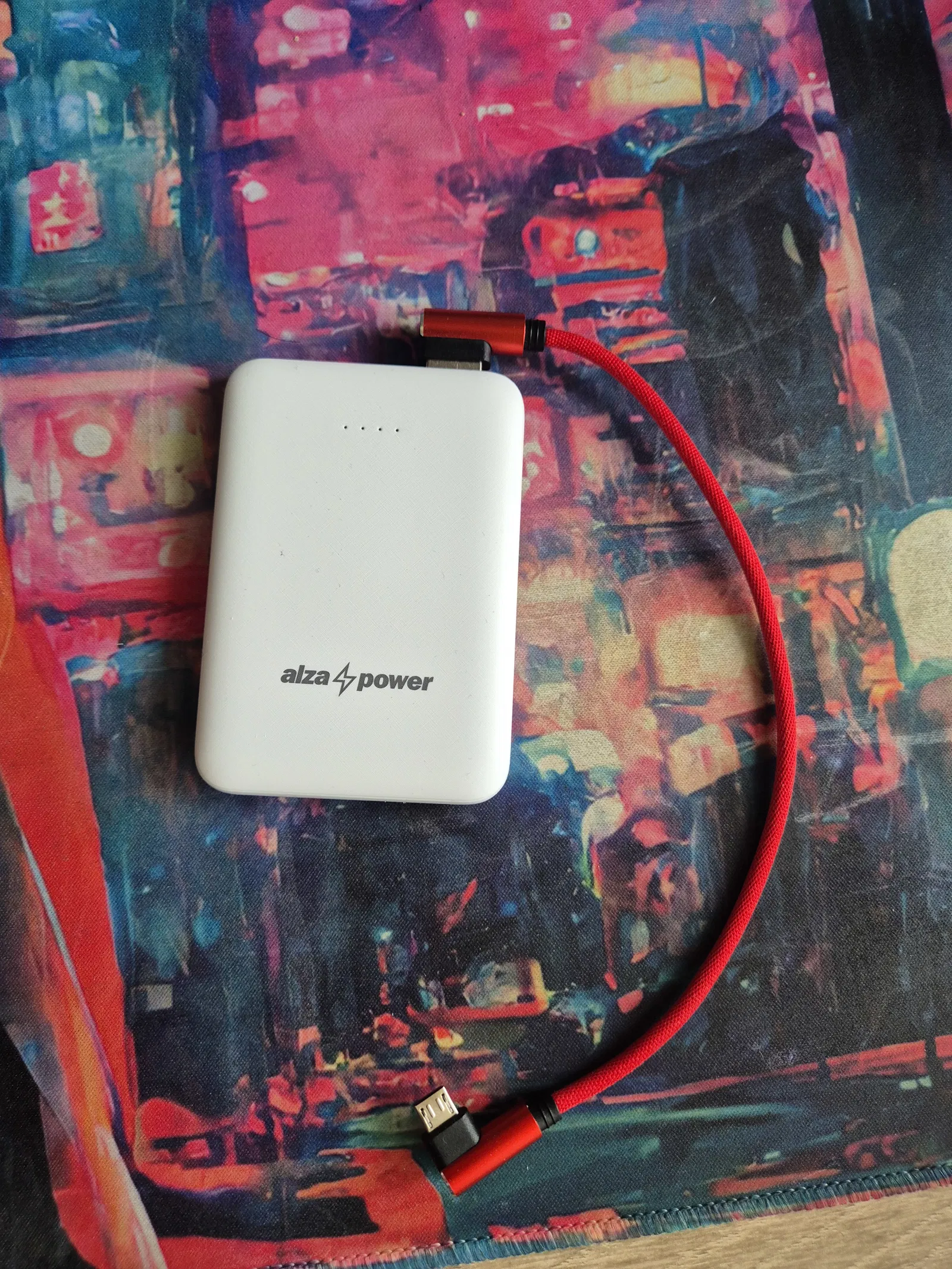

Powerbank là loại rẻ và nhỏ, 5000 mAh 12W của Alza (không cần mạnh đâu, vì màn hình ăn ít điện và điện áp thấp)

https://www.alza.hu/alzapower-onyx-gen2-5000mah-12w-feher-d12907560.htm

Tất cả ốc dùng M3.

Mình test prototype nhiều vòng, in thử từng mảng/chi tiết/part. Tới bản in cuối thì mình lười canh setting cho hoàn hảo, nên cứ để chất lượng kiểu “quick and mid” là đủ xài với mình.

Mình có upload file f3d nếu bạn muốn vọc/chỉnh model, và file 3df để in nhanh.

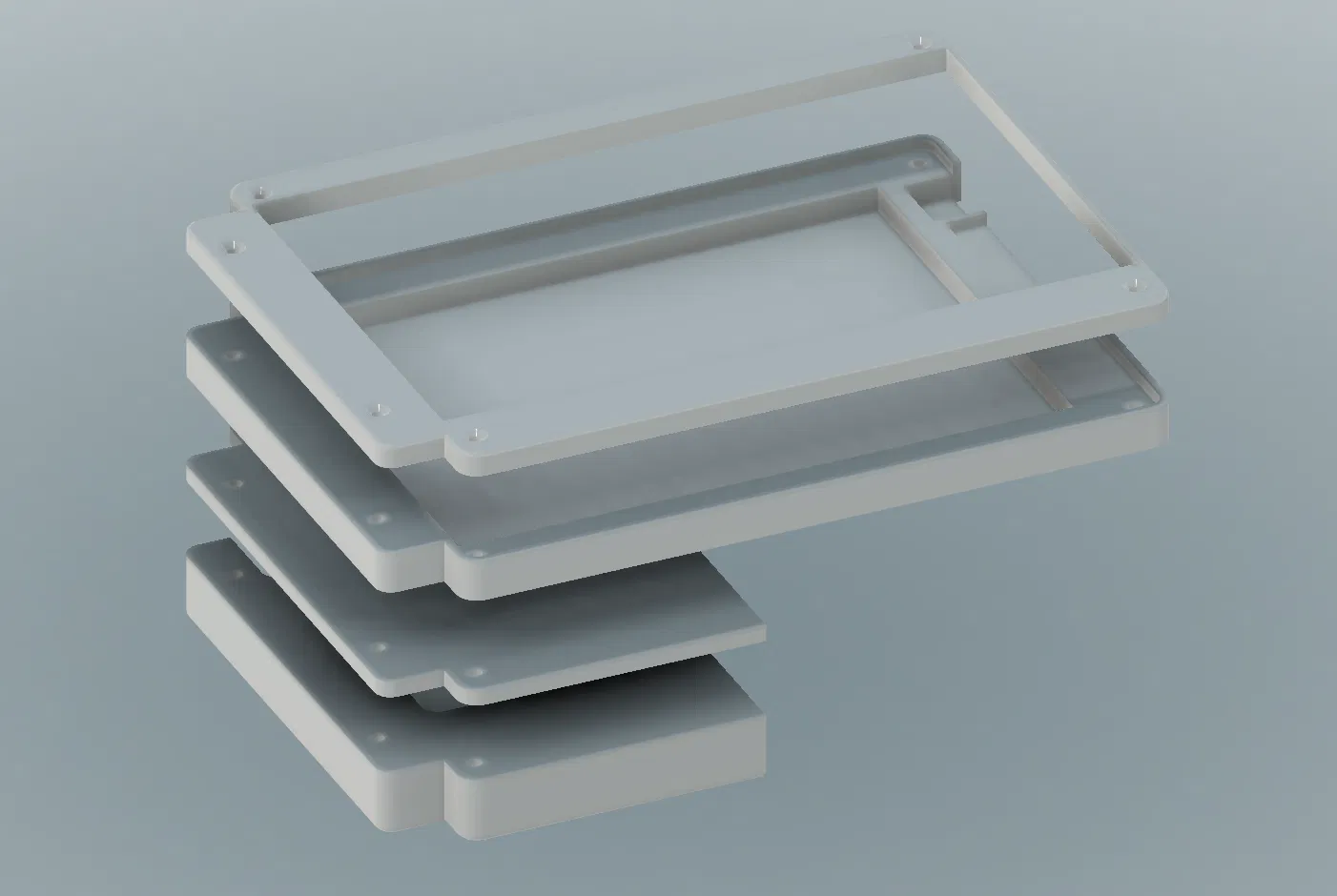

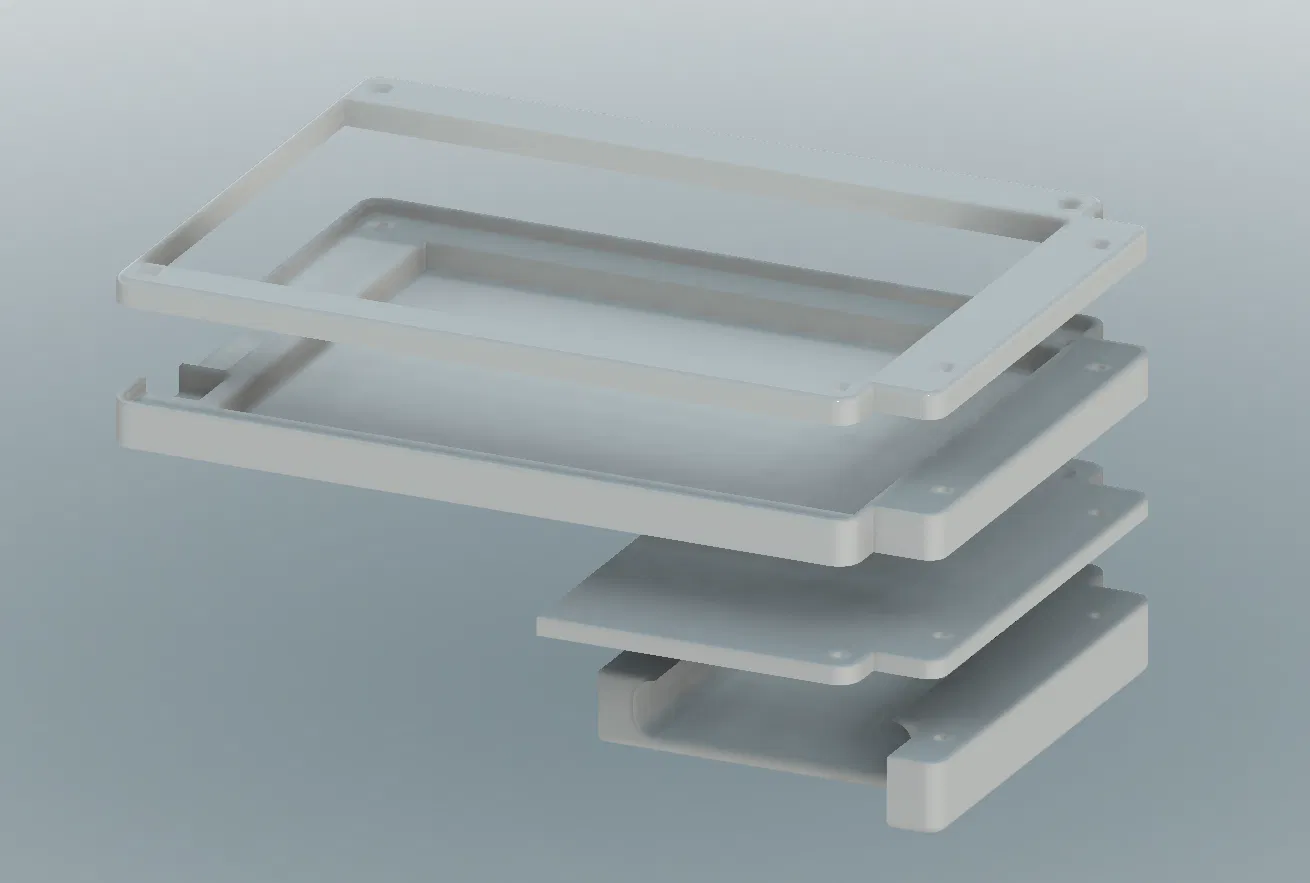

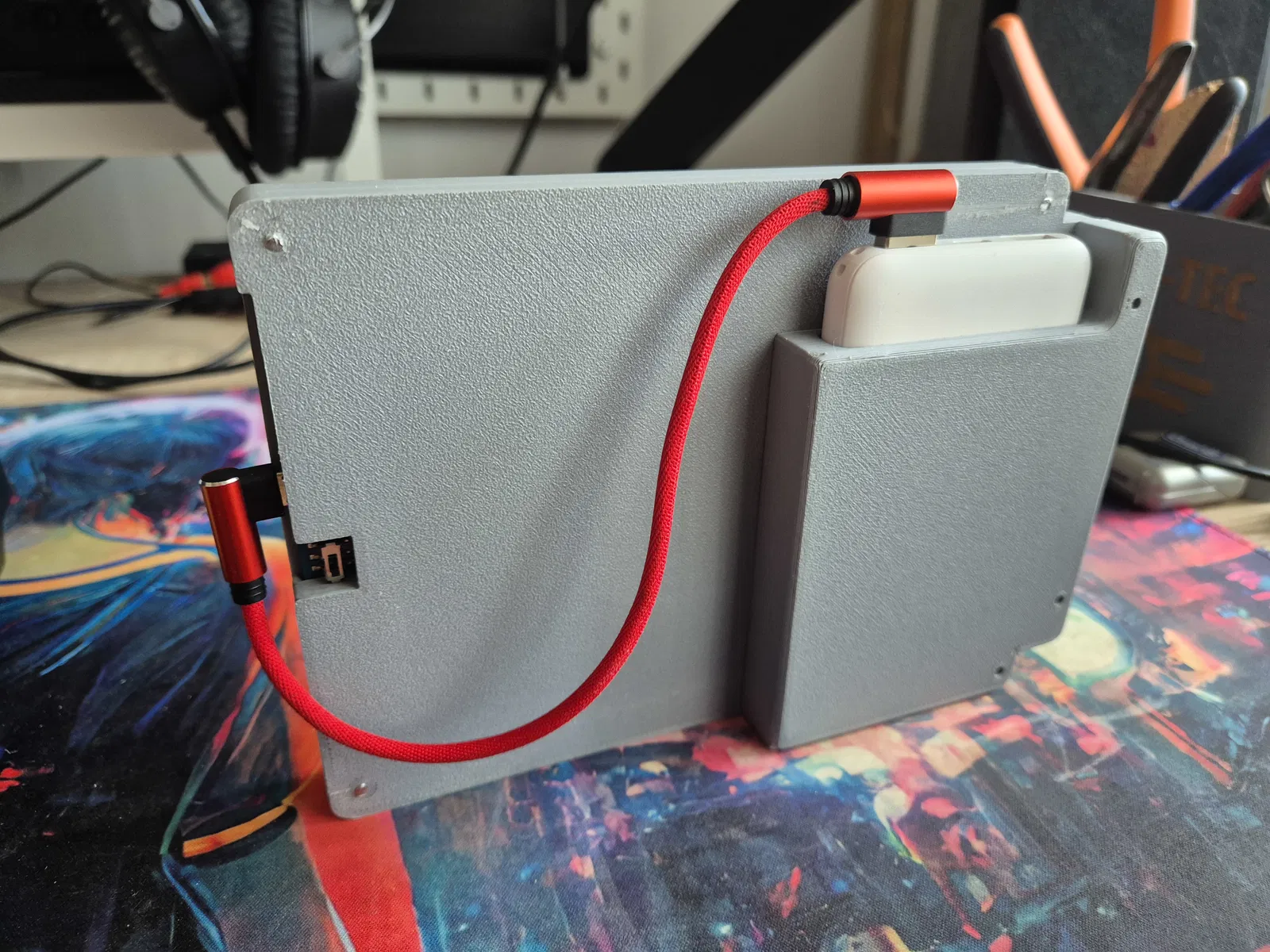

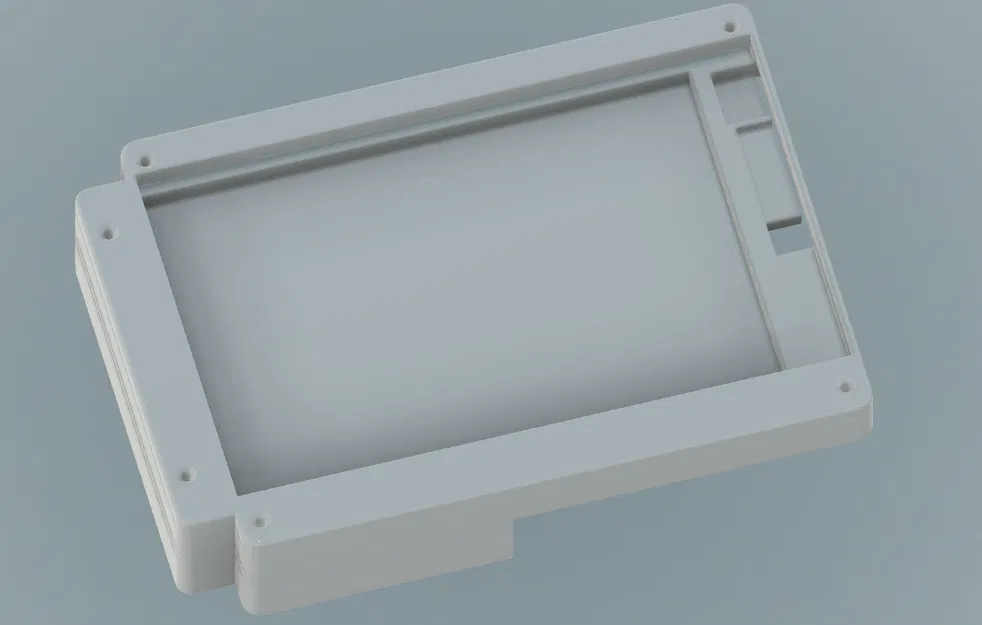

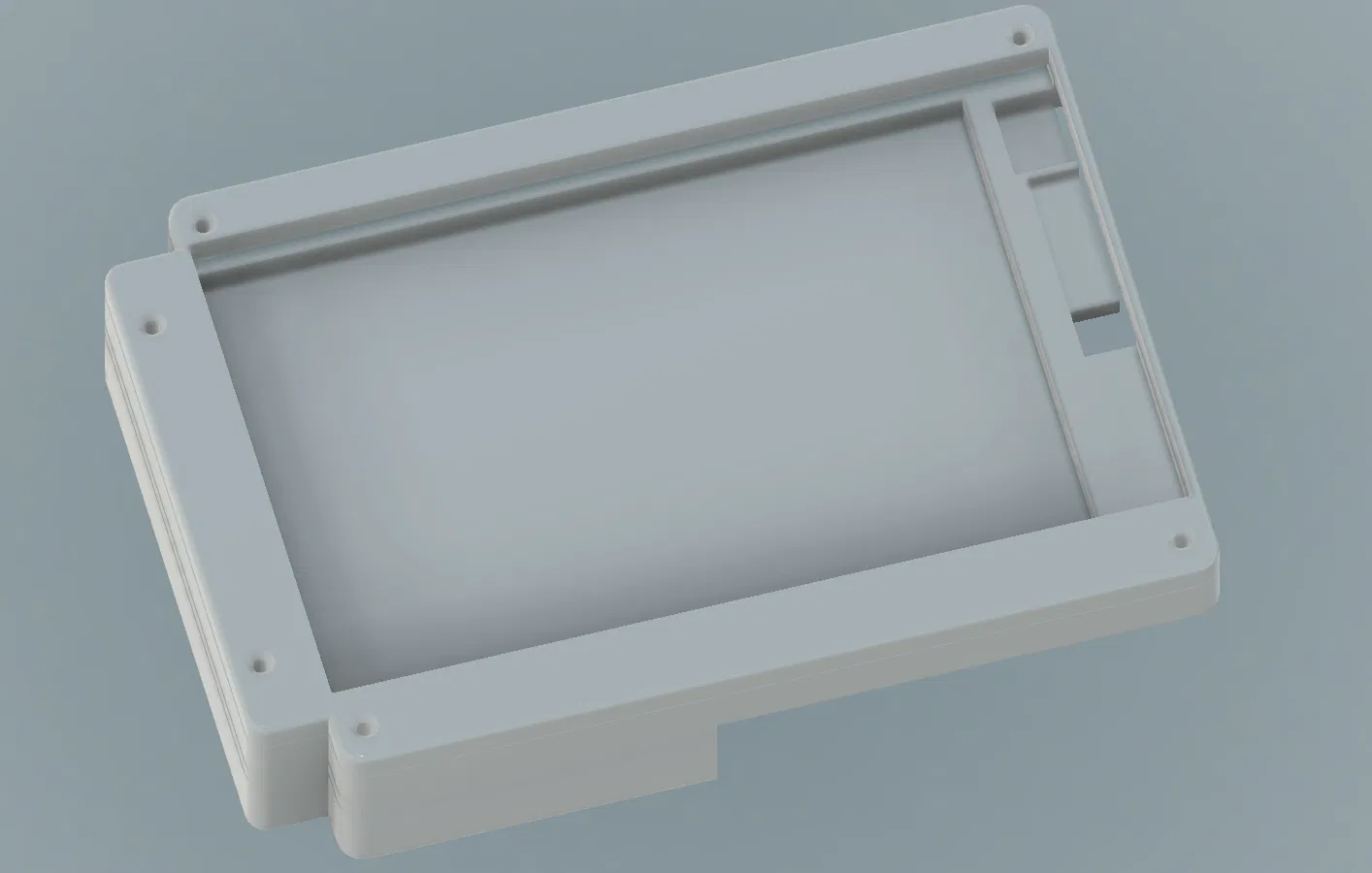

Thiết kế gồm 4 part: Top và Base để giữ màn hình, và một part để giữ powerbank. Cái part nằm giữa Base và ngàm giữ powerbank thì không bắt buộc (cuối cùng mình cũng không in nó).

In bằng PLA, layer 0.2mm, infill 25%, 3 wall layer. Support chỉ cần cho phần bên trong của ngàm powerbank (cho chắc ăn).
