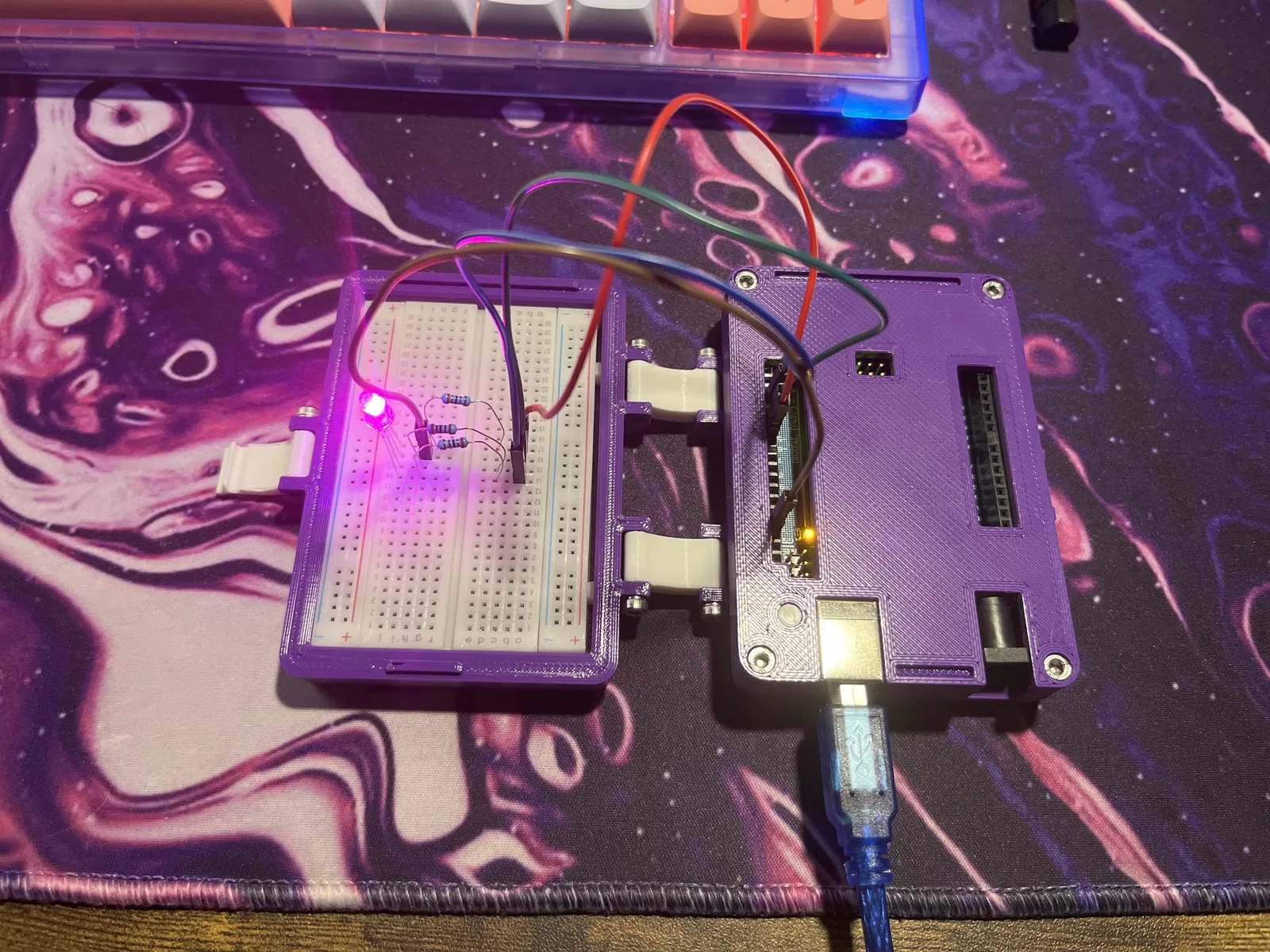

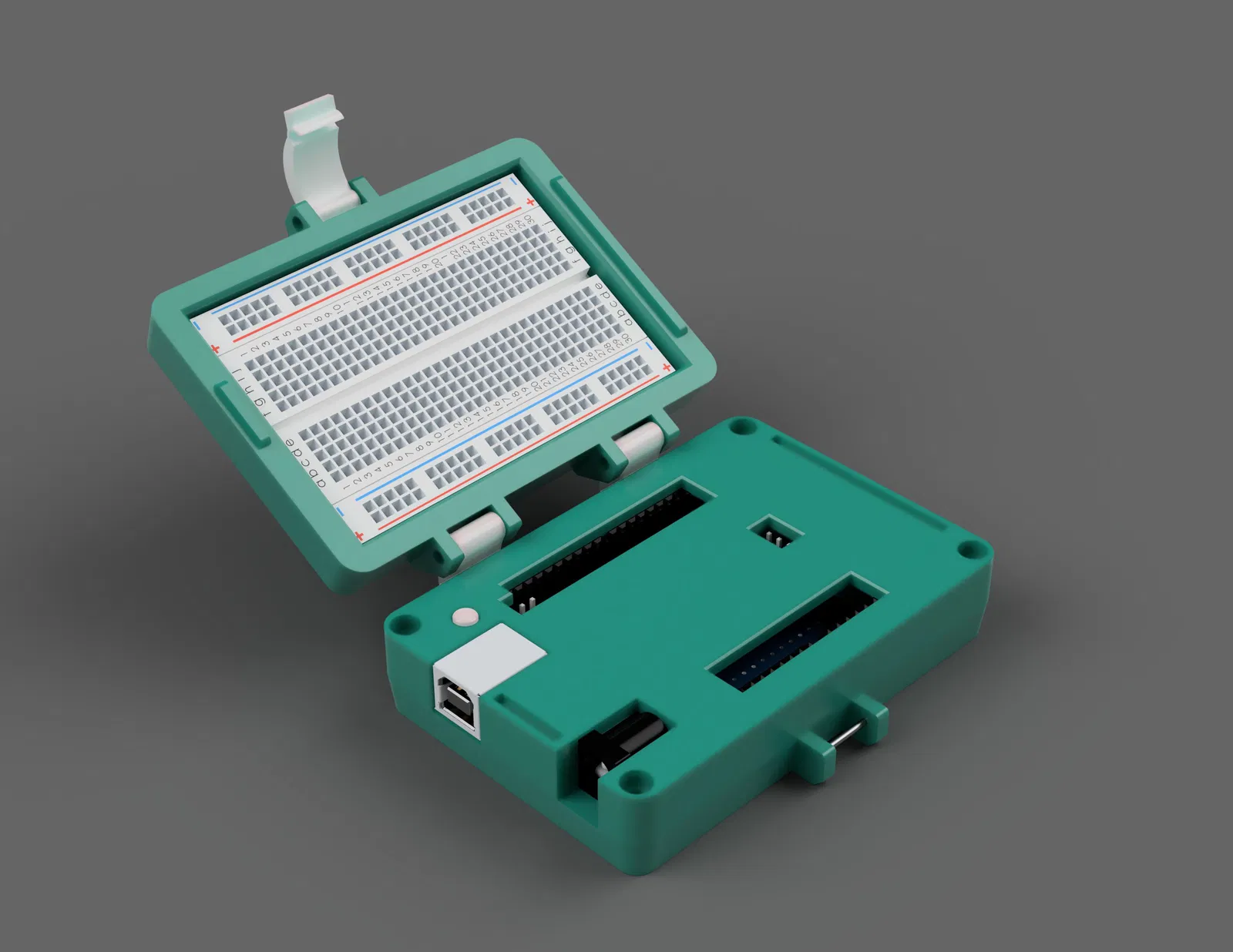

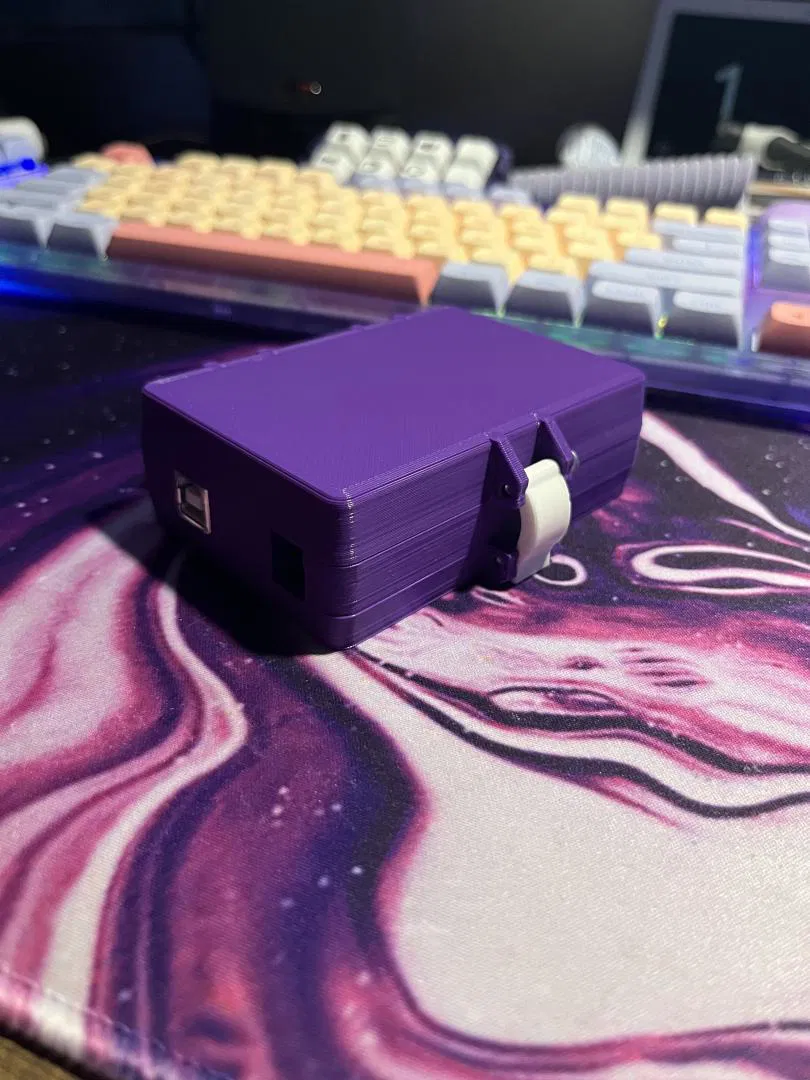

Vỏ Arduino Uno kèm khay gắn Breadboard (Insert)

Đây là bản remix từ Arduino Case by 3DP. Mình đã thêm một nút để bấm được công tắc reset, lược bớt phần vật liệu dư để mỏng hơn chút, thêm một rãnh giữa phần vỏ trên và nắp để tránh bị lắc/rơ, nới dung sai quanh các cổng lên 0.35mm, và chỉnh sửa ngoại hình (cosmetic) một vài chỗ.

Cài đặt in (Print Settings)

• Chiều cao lớp (layer height) 0.3mm
• Infill 25%+

Phần cứng lắp ráp (Assembly Hardware)

• 4 vít M3 x 12mm cho vỏ dưới và vỏ trên
• 6 vít M3 x 16mm cho bản lề
• 3 vít M3 x 5mm để bắt Arduino

Lắp breadboard vào sẽ khá khít. Để dễ lắp, canh breadboard song song với khe mở rồi ấn đều lực, thường sẽ không cần phải cắt/bớt mấy cái nubs trên breadboard.
