Adapter spool cho Recycling Fabrik Refill (Recycling Fabrik Refill spool adapter)

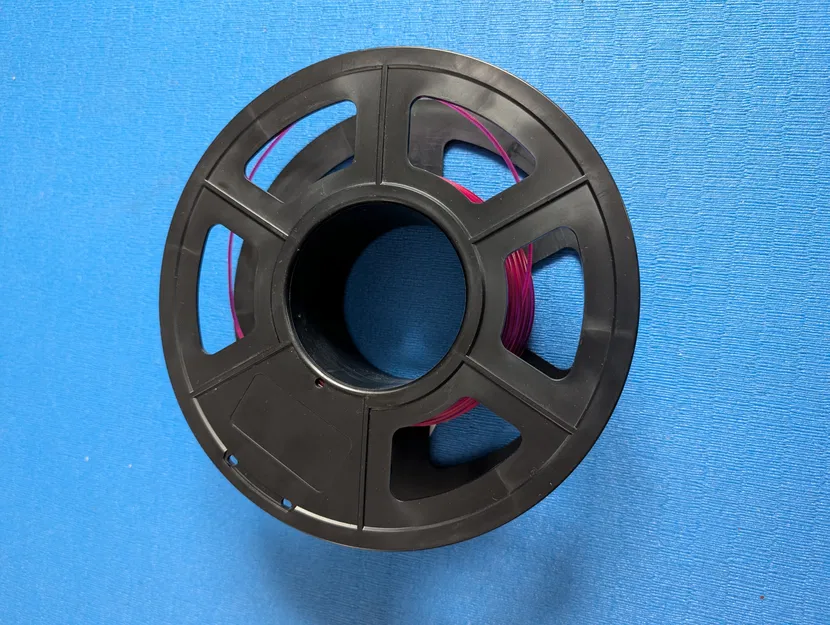

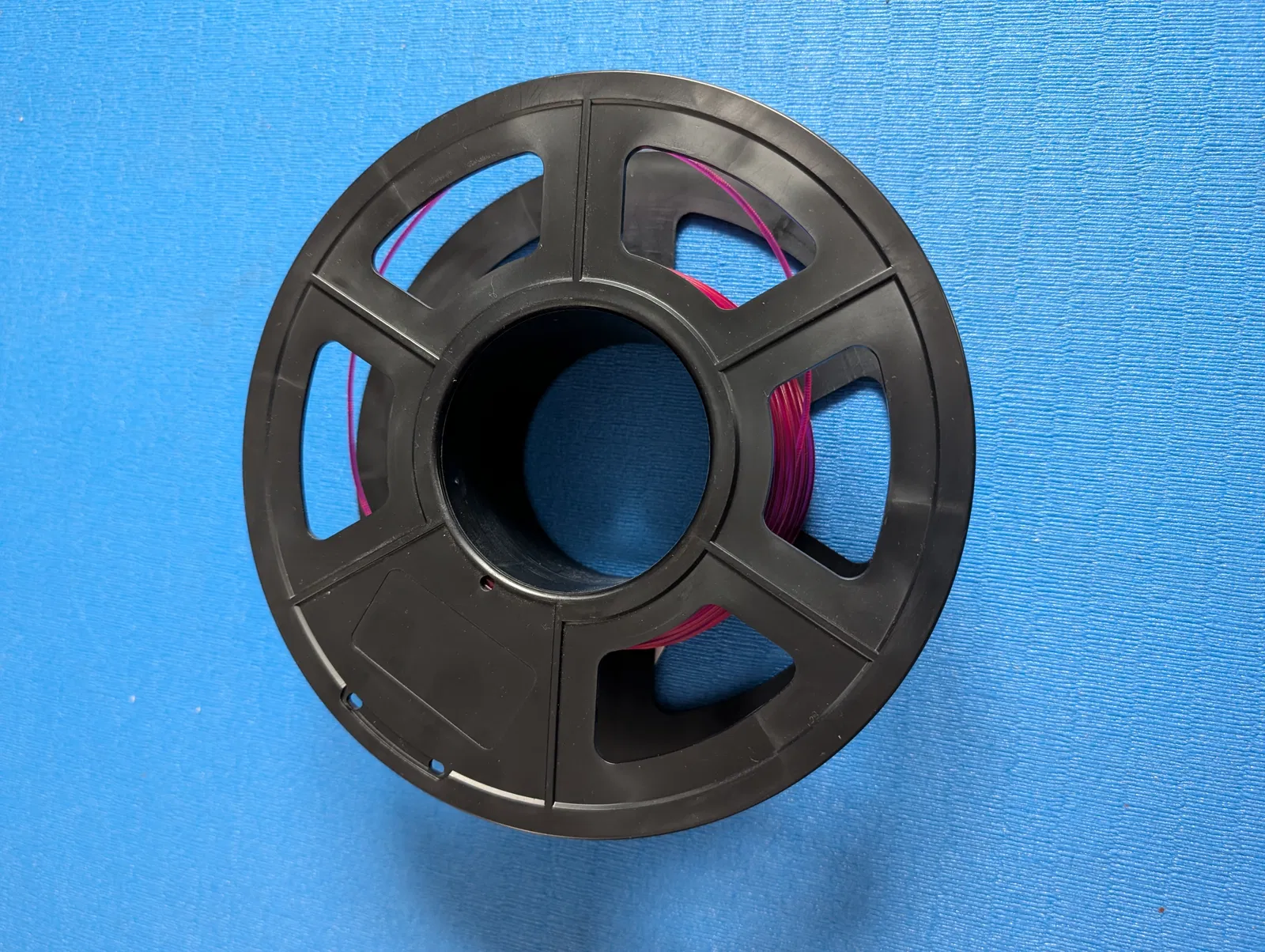

Adapter này chỉ dùng được cho một kiểu hình dáng spool nhất định, bạn coi hình để kiểm tra spool của bạn có giống không (mình lấy spool từ Recycling Fabrik nên không biết hãng nào sản xuất; nếu bạn biết thì để lại bình luận giúp nha)

Hardware

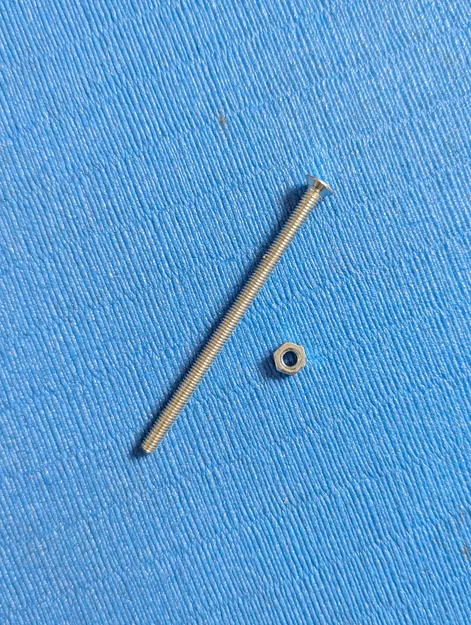

Mẫu này cần 4 ê-cu M4 và 4 bu-lông M4x70 đầu chìm (countersunk) (coi hình)

Print instructions
In mỗi part 1 cái. Mình in bằng ABS; bạn nên chọn vật liệu chịu nhiệt cao để spool vẫn giữ form khi sấy.

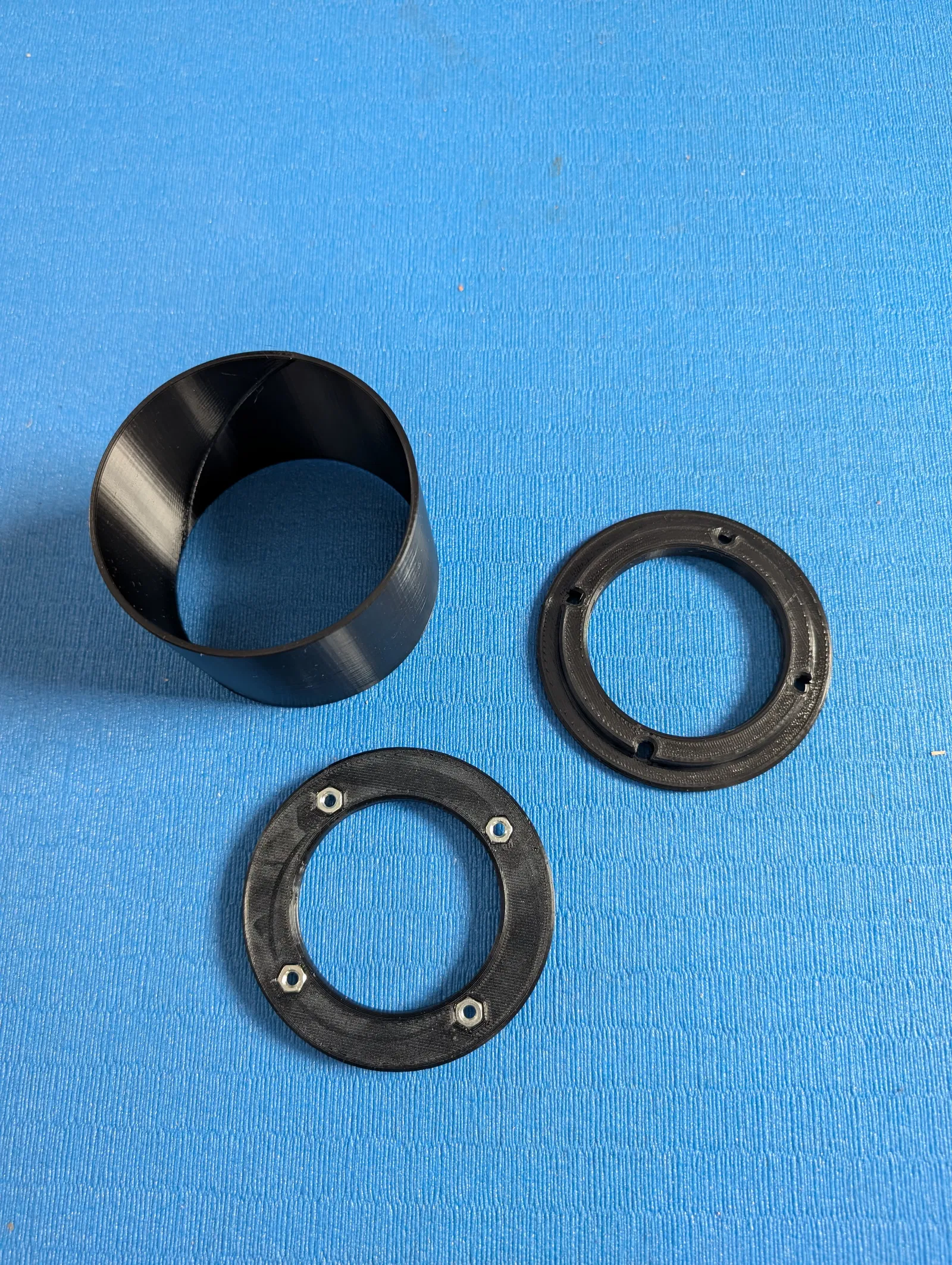

Recycling fabric adapter - screw side - không cần support, đặt hướng đúng như trong file
Recycling fabric adapter - nut side - mình dùng support generate cho các lỗ đặt ê-cu
Recycling fabric adapter - collar - mình dùng brim 5mm

Assembly
Ép 4 ê-cu M4 vào phần nut side.

Cắt spool làm đôi ở giữa (chỗ dây filament đi qua), không cần chính xác quá; mình dùng cưa sắt (hacksaw). Dùng dao mổ (scalpel) hoặc giấy nhám để làm sạch đường cắt.

Luồn phần collar lên một nửa spool.

Refill
Đặt cuộn refill lên collar rồi trượt nửa spool còn lại vào.

Đặt hai phần sides từ phía ngoài vào lỗ và siết bằng bu-lông, nhưng chưa siết chặt.

Cắt dây rút (zip ties) của filament refill và tháo ra.

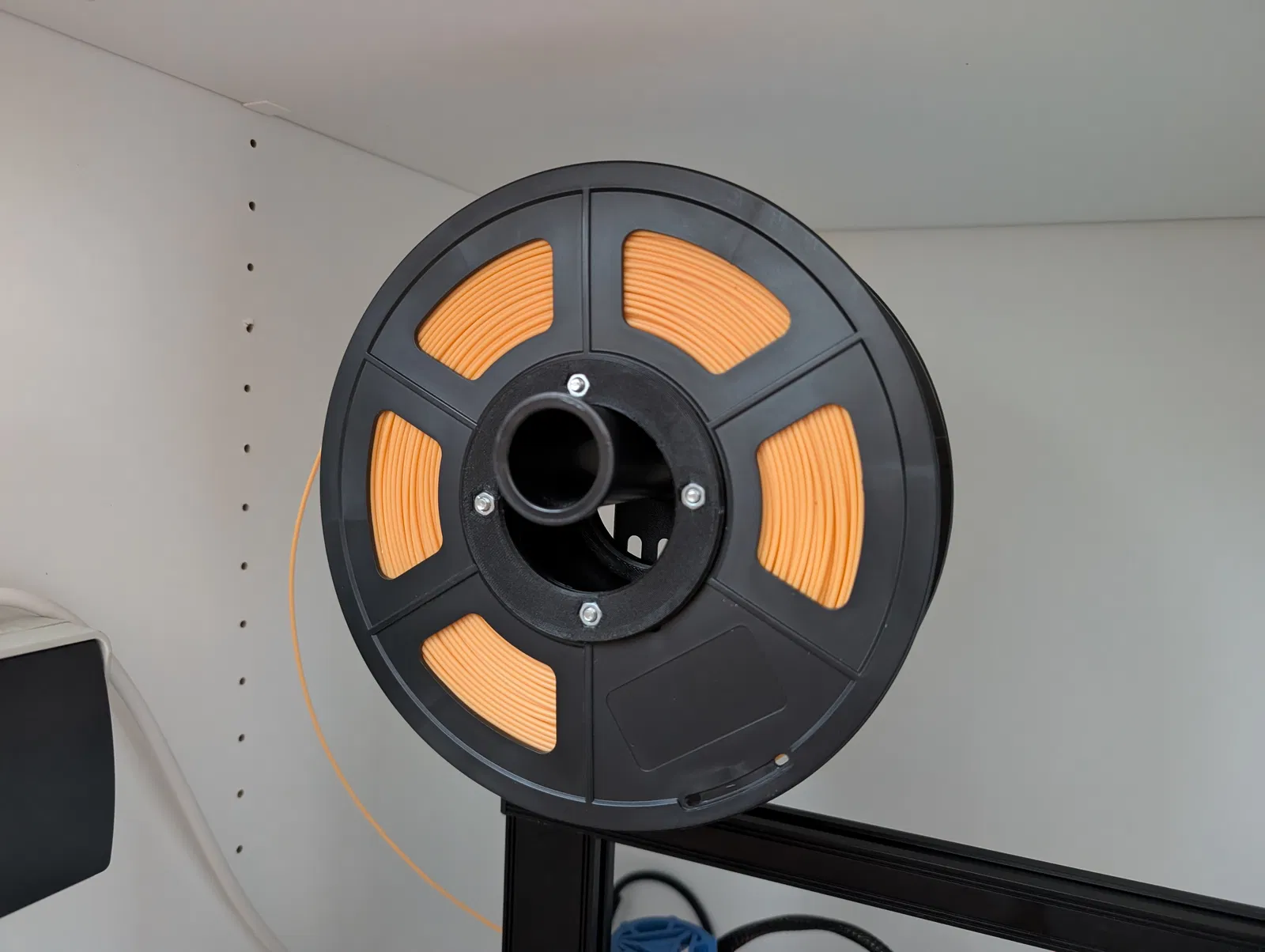

Siết chặt bu-lông; nhớ đừng siết quá tay, có thể làm bể phần sides.
