Trục thay thế cho cối xay gió Playmobil Western (Replacement shaft)

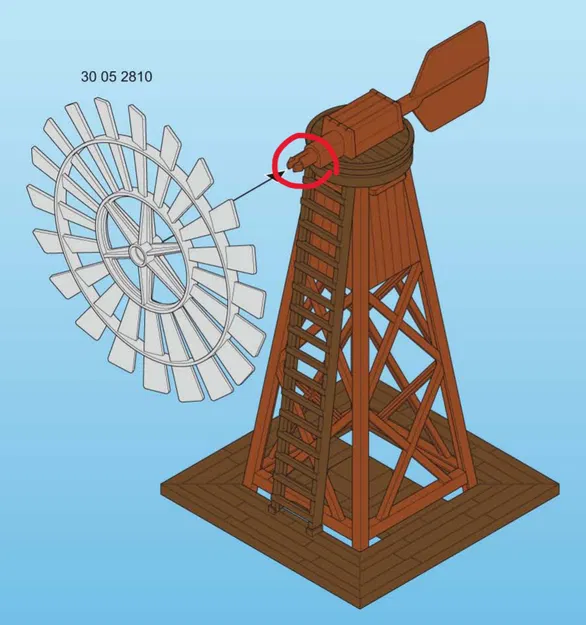

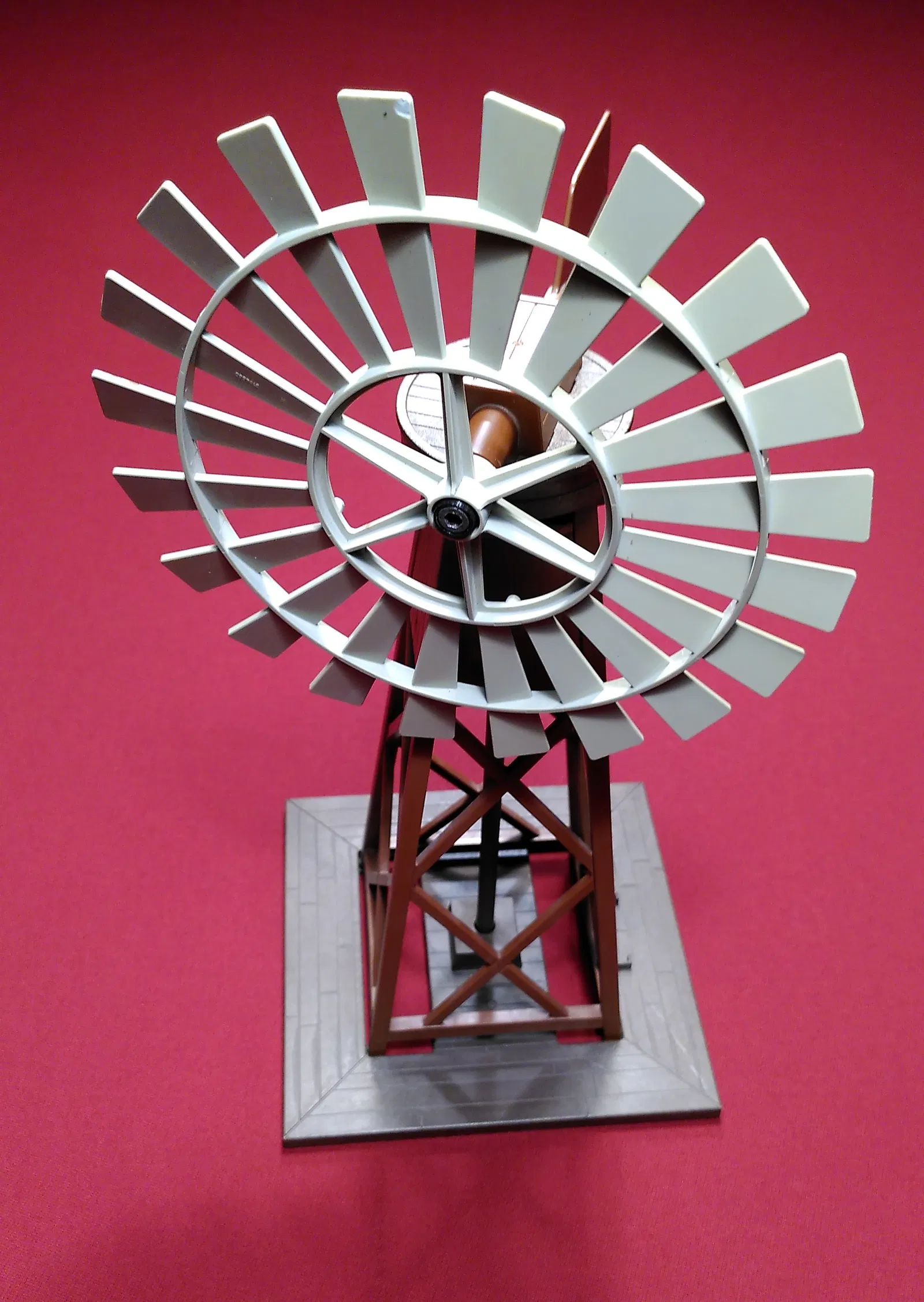

Trục của một cái cối xay gió Playmobil Western cũ bị gãy. Mình thiết kế một trục thay thế để cánh quạt (rotor) quay lại được. Chi tiết thay thế này được thiết kế để dùng với ốc M5 hex socket.

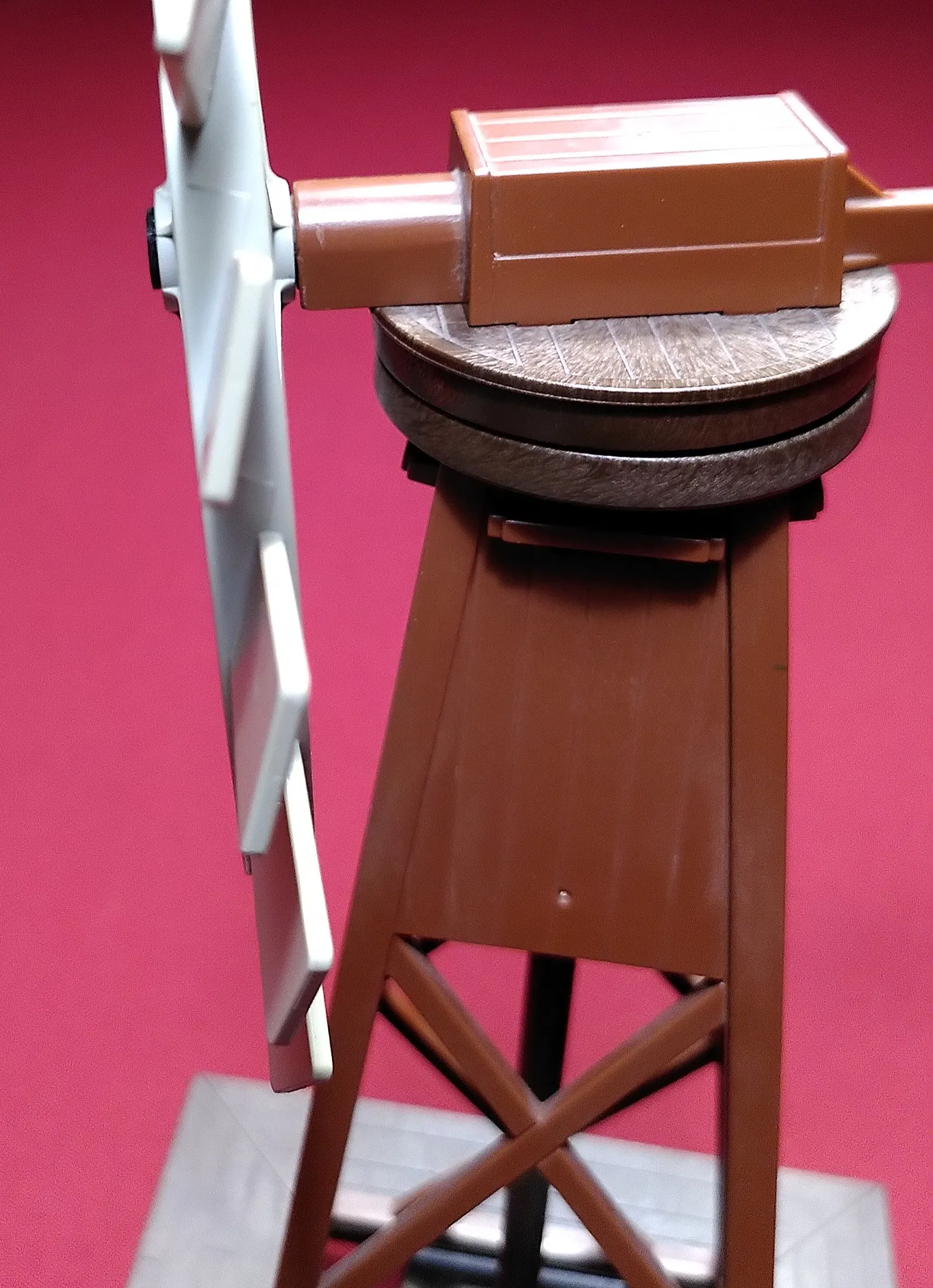

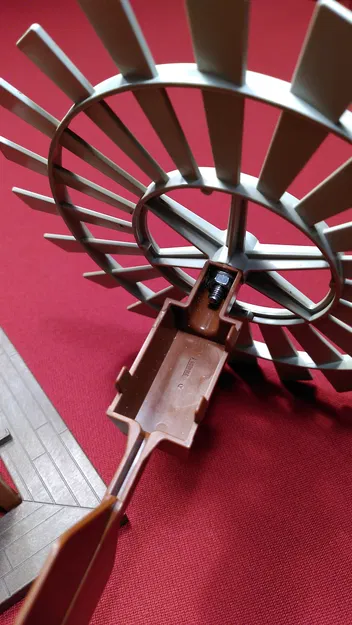

Bạn chỉ cần cẩn thận cắt bỏ trục zin và khoan một lỗ 5mm vào chi tiết Playmobil gốc. Cách lắp sẽ khác so với nguyên bản: Bạn phải đặt rotor vào trước, rồi mới gắn trục và con ốc. Siết chặt lại bằng cách thêm một con tán (nut) và long đền (washer) ở phía trong.

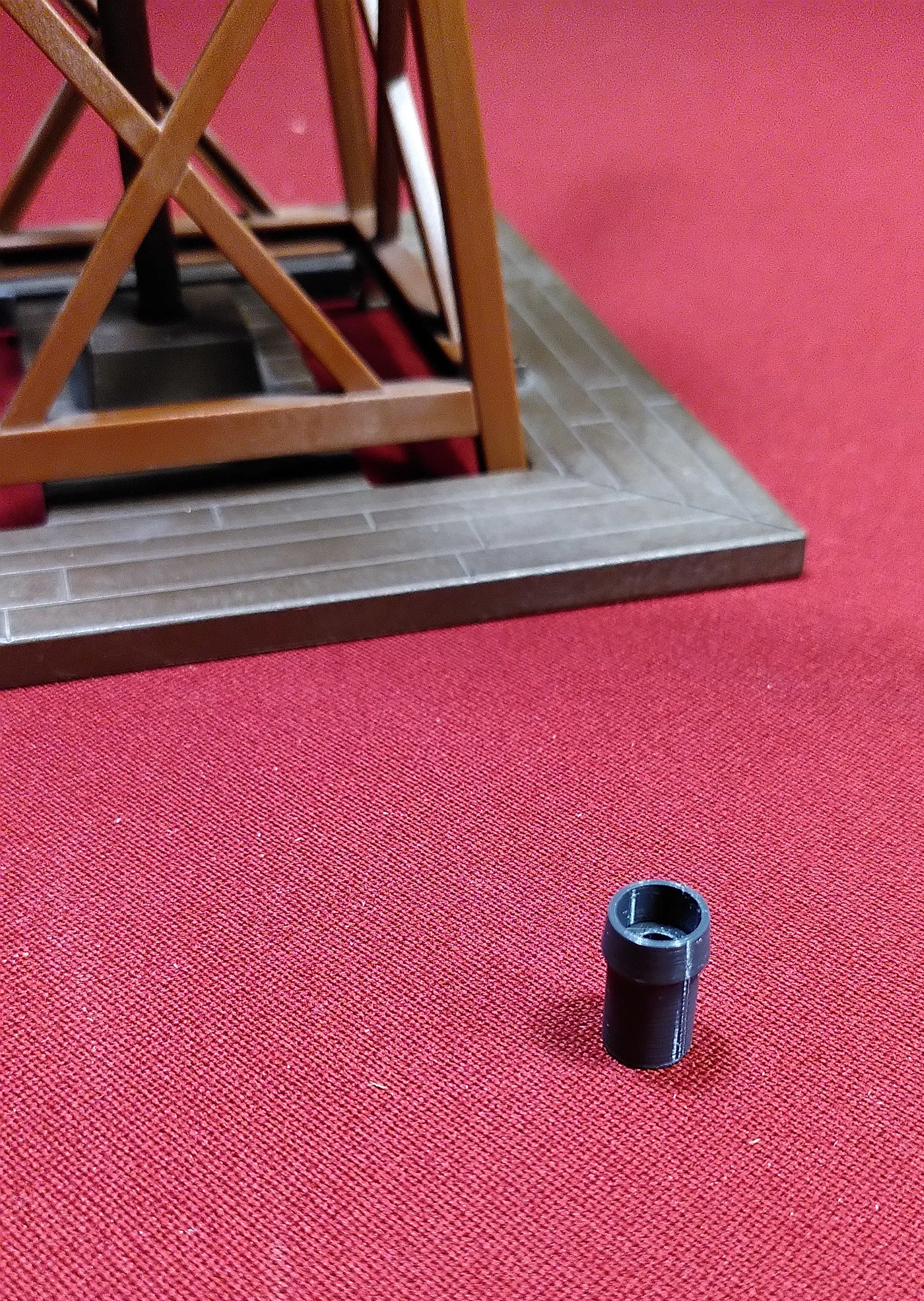

Mình in dựng đứng không gặp vấn đề gì, không cần support.

P.S: Nếu rotor bị lắc, có thể trục thay thế đang hơi dài, tuỳ theo chỗ bạn cắt chi tiết zin. Nếu cần chiều dài khác, bạn có thể rút ngắn cho phù hợp trước khi in, chà nhám cho ngắn lại, hoặc nhắn mình để mình chỉnh file. Mình sẽ cố gắng up một bản có thể chỉnh kích thước trong tương lai.

P.P.S: Mình không chắc mẫu Playmobil mình đang có là mẫu nào - có thể sẽ vừa với các mã 1021, 3765 và 6214. Rất mong nhận được phản hồi.
