Hộp sắp xếp ferule box organizer có nắp (chia ngăn theo từng cỡ)

Mô tả:

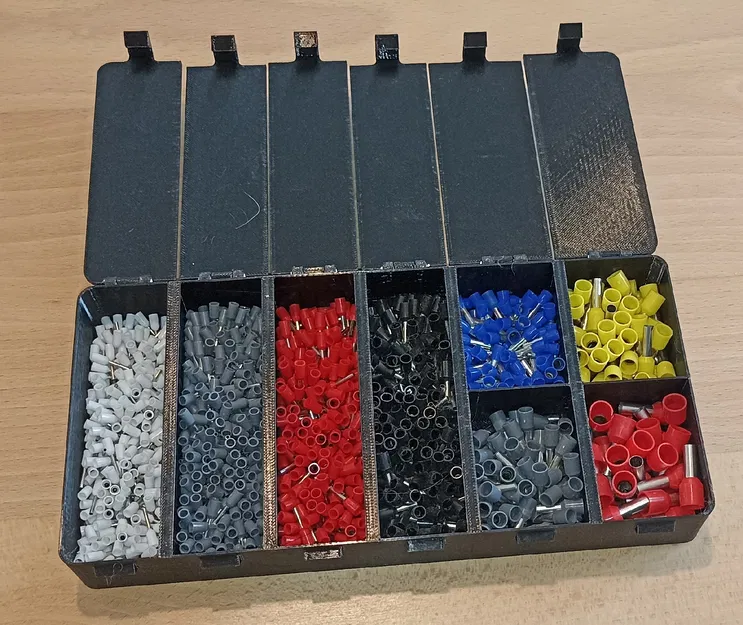

Hộp lưu trữ dành cho electrical ferrules, có các ngăn riêng và nắp riêng cho từng cỡ.

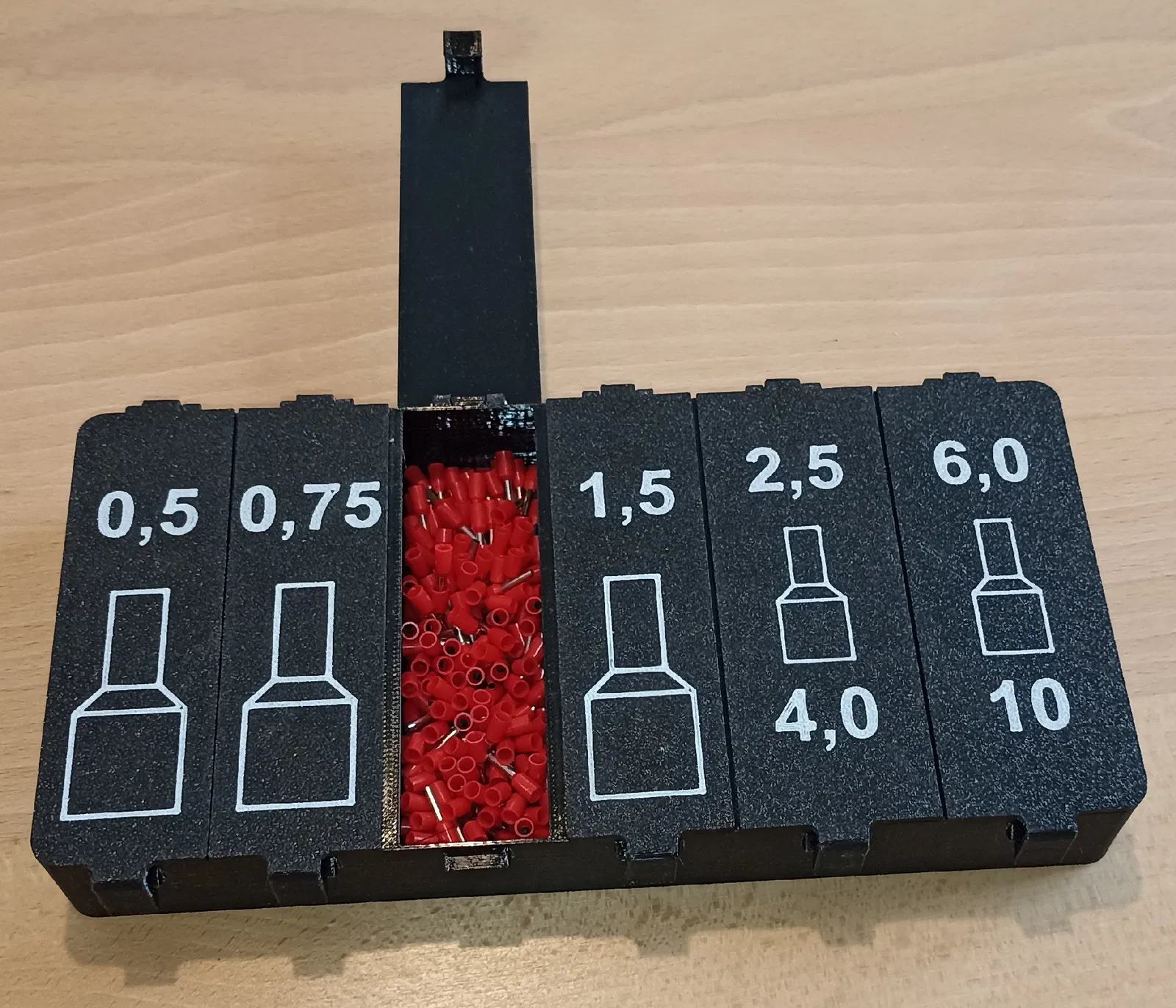

Ý tưởng chính của thiết kế này là để tránh bị lẫn ferrules: nếu lỡ tay làm rớt hay đổ ra, chỉ có cỡ đang mở mới rơi ra ngoài, còn các cỡ khác vẫn được đóng kín an toàn.

Thông số in:

• Nozzle: 0.4 mm

• Layer Height: 0.2 mm

• Perimeters: 2

• Infill: 10–20%

• Supports: không cần

• Raft/Brim: không cần

• Material: PETG

• Trọng lượng: khoảng 150g (1× hộp + 6× nắp)

Hướng dẫn lắp ráp:

Không cần thêm phần cứng nào cho bản lề nắp. Bản lề được thiết kế để dùng một đoạn ngắn filament tiêu chuẩn 1.75 mm làm chốt. Chỉ cần luồn filament qua các lỗ đã canh thẳng hàng trên hộp và nắp (xem ảnh).
Tùy chất lượng in và việc cân chỉnh máy in, có thể sau khi in bạn sẽ cần vệ sinh lỗ bản lề bằng tay bằng mũi khoan 1.5 mm hoặc 2 mm.

Files:

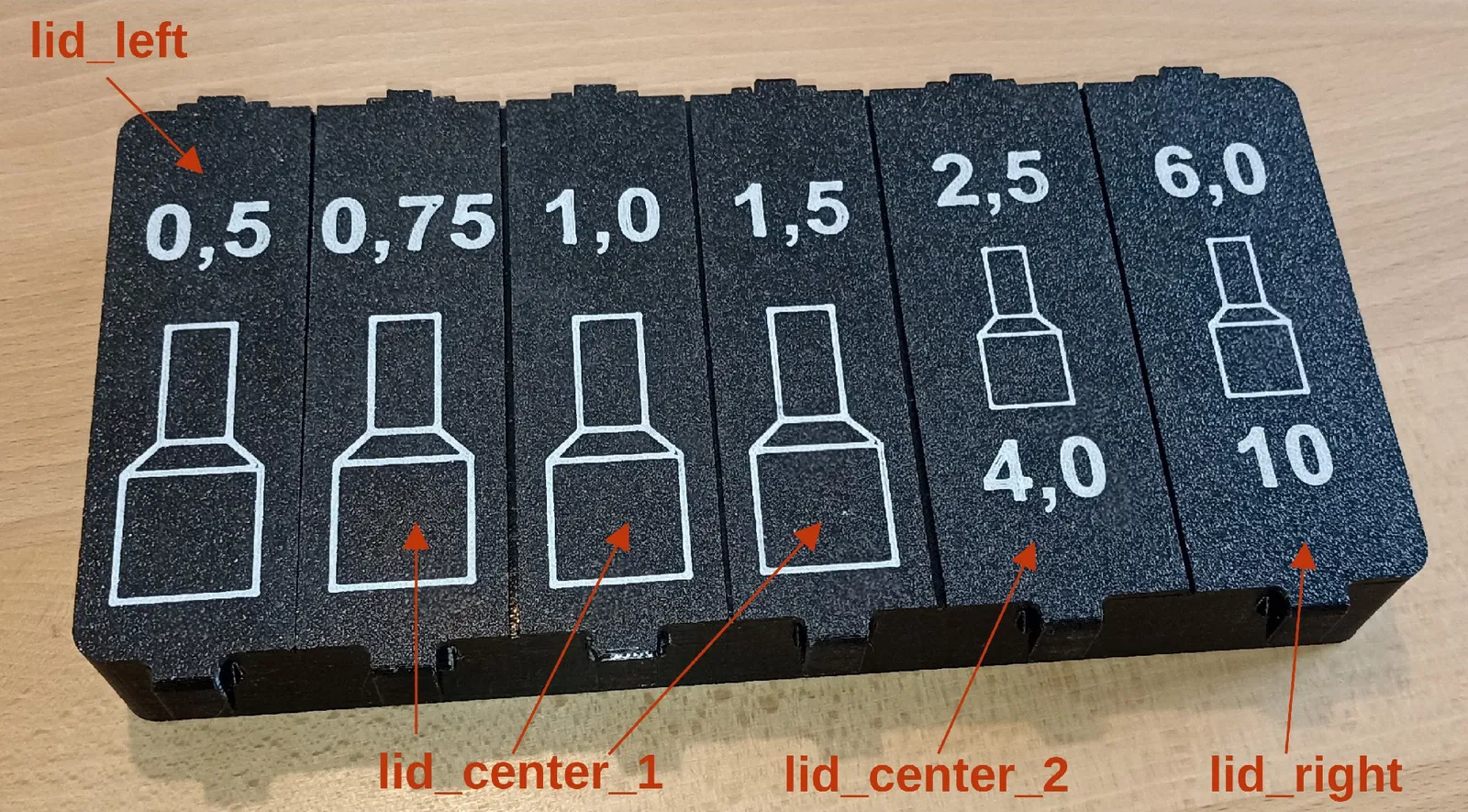

• box.3mf — hộp chính (in 1×)

• lid_left.3mf — nắp trái (in 1×)

• lid_right.3mf — nắp phải (in 1×)

• lid_center_1.3mf — nắp giữa, loại 1 (in 3×)

• lid_center_2.3mf — nắp giữa, loại 2 (in 1×)

• lid_ALL_AMS.3mf — tất cả nắp trên một build plate, kèm nhãn sẵn cho AMS

>>>CZ<<<

Popis:

Krabička určená pro ukládání elektrikářských dutinek, kde má každá velikost vlastní přihrádku s odděleným víkem.
Hlavní myšlenkou tohoto řešení je zabránit promíchání jednotlivých velikostí — v případě náhodného pádu nebo vysypání se uvolní pouze právě otevřená přihrádka, zatímco ostatní zůstanou bezpečně uzavřené.

Parametry tisku:

• Tryska: 0,4 mm

• Výška vrstvy: 0,2 mm

• Perimetry: 2

• Výplň: 10–20 %

• Podpěry: nejsou potřeba

• Raft / Brim: není potřeba

• Materiál: PETG

• Hmotnost: cca 150 g (1× krabička + 6× víko)

Postup sestavení:

Pro pant víka není potřeba žádný dodatečný hardware. Pant je navržen tak, aby jako čep posloužil krátký kus běžného filamentu o průměru 1,75 mm. Filament jednoduše zasuňte skrz zarovnané otvory v krabičce a ve víku (viz foto).
V závislosti na kvalitě tisku a kalibraci tiskárny může být po tisku nutné otvor pro pant ručně pročistit pomocí vrtáku o průměru 1,5 mm nebo 2 mm.

Soubory:

• box.3mf — hlavní krabička (tisk 1×)

• lid_left.3mf — levé víko (tisk 1×)

• lid_right.3mf — pravé víko (tisk 1×)

• lid_center_1.3mf — středové víko, typ 1 (tisk 3×)

• lid_center_2.3mf — středové víko, typ 2 (tisk 1×)

• lid_ALL_AMS.3mf — všechna víka na jednom plátu s popisy pro AMS
