SV08 enclosure: pass-through filament flexible trên vách bên hông (không khoan)

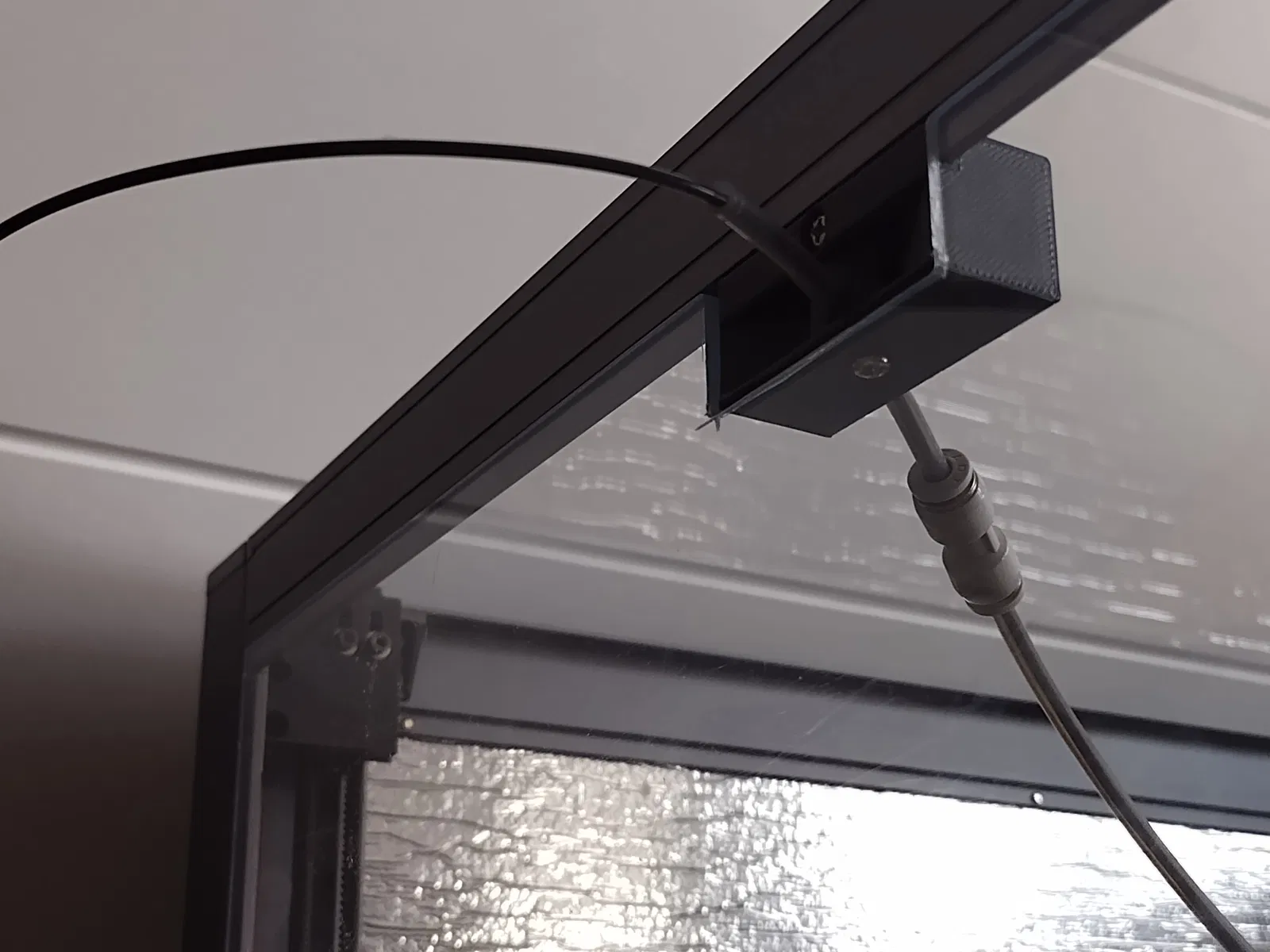

Đây là một pass-through đường filament dạng flexible theo một trục cho SV08 có enclosure, dùng cho vách bên trái.
Nó tận dụng ren (thread) có sẵn trên khung máy – không cần khoan.

Hỗ trợ 2 kiểu pass-through:

• một ống PTFE cố định

• một đường nữa để đưa thêm 1 ống PTFE từ bên ngoài vào – chỉ cần nếu bạn tính dùng thêm một nguồn cấp filament từ hộp sấy filament có gắn sẵn ống PTFE

Bạn cần tối thiểu 1 con ốc M3 dài, long đền (washers) và 1 con ê-cu (nut) hoặc tối thiểu 2 con ốc M3 ngắn và 1 long nut (mình dùng cách này). Ngoài ra cần thêm 1 con ốc M2 ngắn để cố định chi tiết vào khung.

In cả 2 phần như hình:

• frame: có thể tốt nhất là in kèm support

• inner cylinder: dùng layer height thấp hoặc thấp nhất – có thể cần chà nhám sau khi in để cylinder trượt tự do trong frame

Chuẩn bị:

• inner cylinder có thiết kế dạng oval để chỉ có thể đưa vào khi xoay 90°, và khi về đúng hướng thì sẽ giữ trong frame

• thử ráp khô cả 2 phần xem inner cylinder có di chuyển trơn không, nếu chưa thì chà nhám thêm

• dùng mũi khoan 4mm để doa lỗ nhỏ của inner cylinder đúng 4mm – ống PTFE phải gắn chặt vừa khít trong lỗ nhỏ

• dùng mũi khoan 4.5mm hoặc 5mm (hoặc kích thước bạn cần) để doa lỗ lớn của inner cylinder. Lỗ này chỉ là đường thứ 2 để luồn thêm ống PTFE vào enclosure mà không cần ép lực – ưu tiên là từ hộp sấy filament – không bắt buộc nếu bạn dùng được lỗ nhỏ

Lắp ráp:

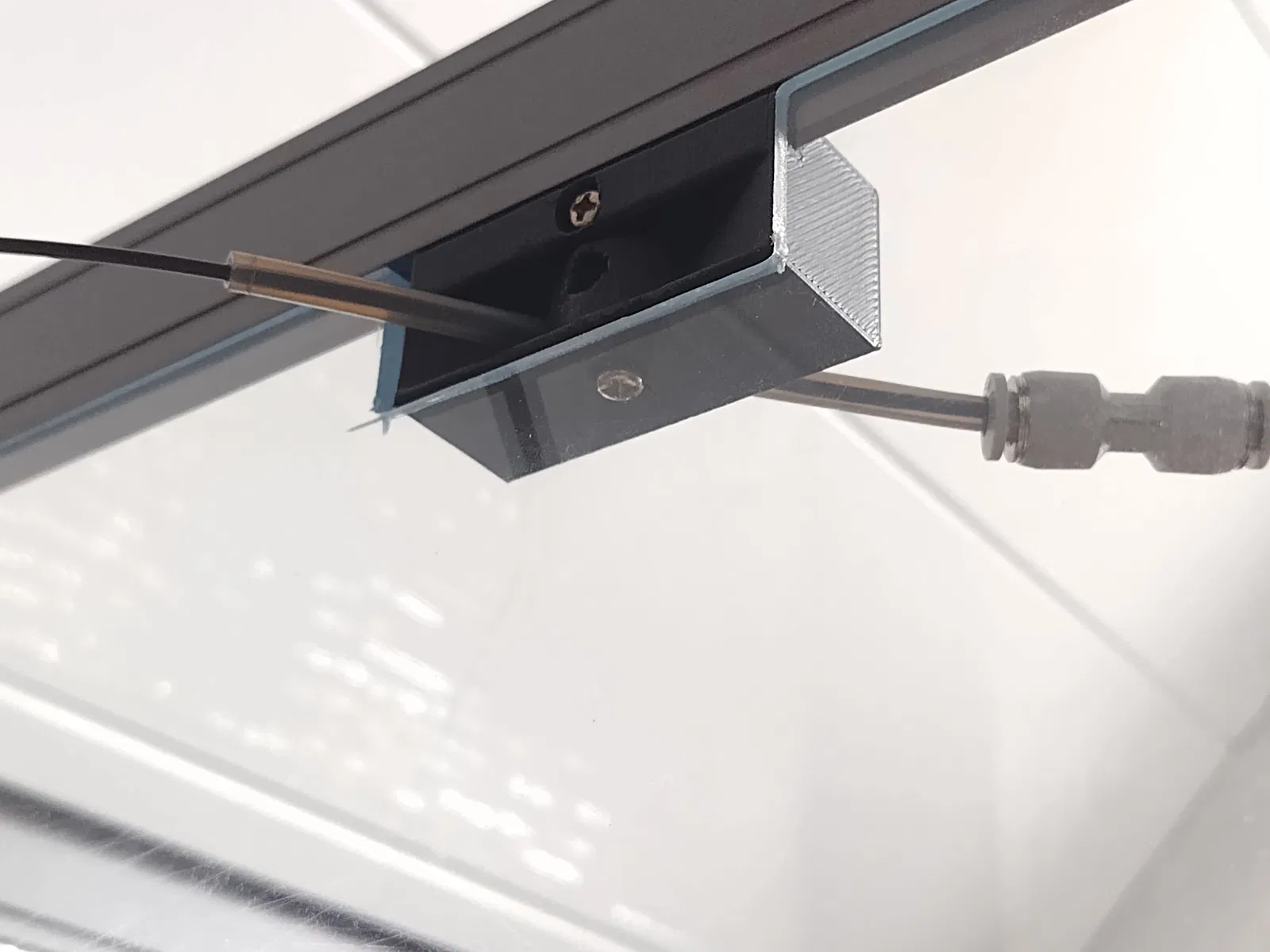

• xoay cylinder 90° rồi đặt vào frame. Cuối cùng xoay ngược lại để thấy 2 đường pass-through

• a) đưa con ốc M3 dài vào frame từ phía dưới và bắt từ phía dưới vào khung trái của bạn

• b) đưa 1 con ốc M3 ngắn từ phía trên vào khung trái, gắn long nut từ phía dưới, rồi đưa con ốc M3 thứ 2 từ phía dưới vào phần frame và siết hai đầu lại bằng long nut

• Ốc M3 vừa làm trục (axis) cho inner cylinder, vừa là điểm cố định cho toàn bộ cụm.

• gắn thêm con ốc M2 ngắn vào chi tiết để neo nó vào khung máy in – chỉ để “khóa an toàn” phòng trường hợp ốc M3 tự lỏng.

Lợi ích:

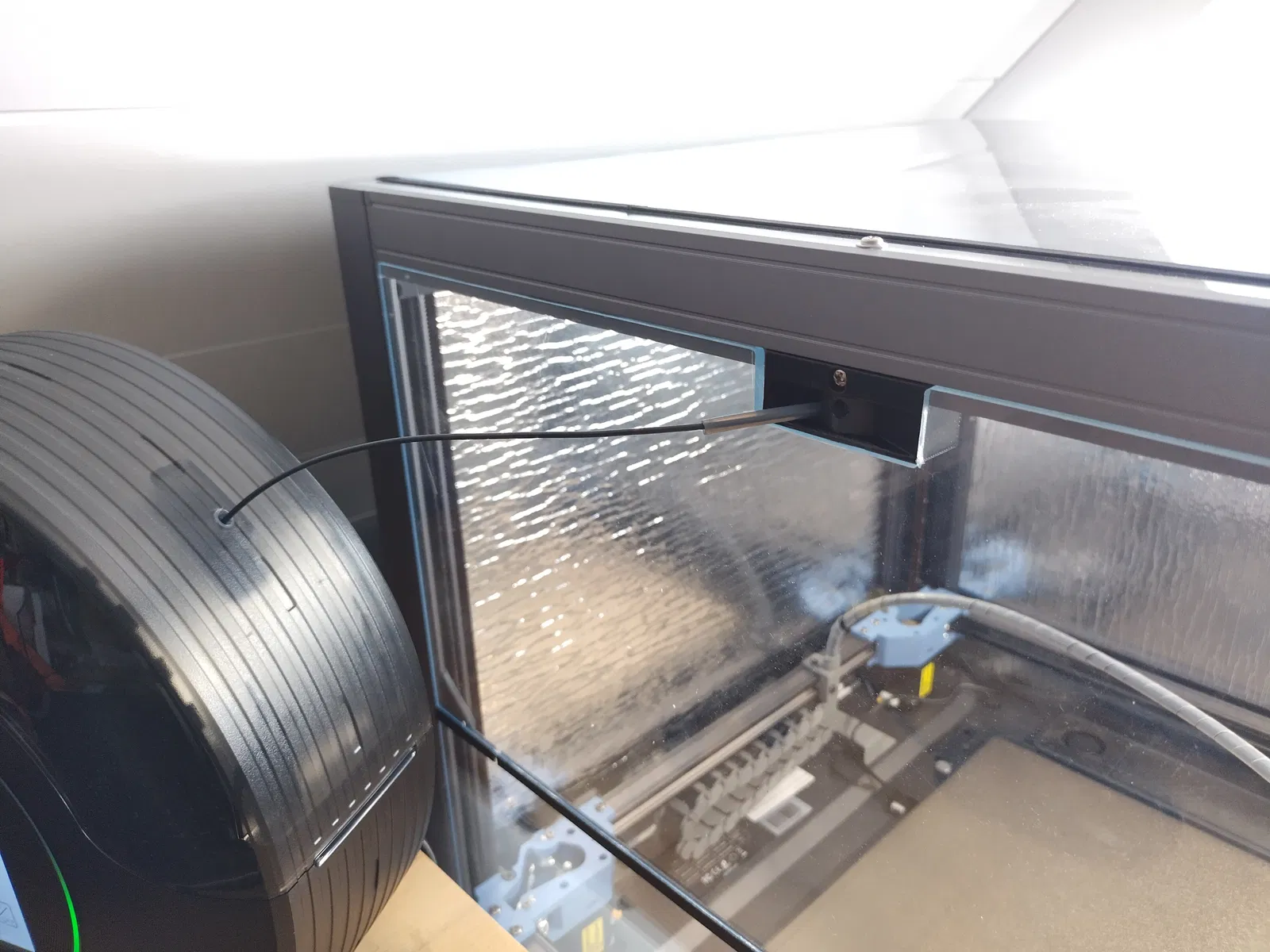

• ống PTFE cố định từ vỏ enclosure của máy in vào trong/đến tool head

• chuyển động flexible để không cản/không làm căng tool head khi chạy

Ghi chú thêm khi dùng cho vách enclosure bên phải:

Nếu bạn muốn dùng ở vách enclosure bên phải, bạn hãy thử in phần frame ở chế độ mirrored. Và nhớ kiểm tra trước xem frame có thể bắt vào một trong các lỗ có sẵn không (các lỗ dành cho spool holder gốc và tangling sensor). Mình chưa tự kiểm tra phần này, nhưng mình nghĩ sẽ hoạt động tương tự.
