Backplate combo BavarianSimTec DDU5 + Control Center
Backplate combo để gắn DDU5 lên trên Control Center của BavarianSimTec. Có spacer để canh mặt trước flush (hoặc bỏ spacer để flush phía sau). Vẫn dùng đủ cổng USB-C; MagicArm gắn vào Control Center.
Mô tả

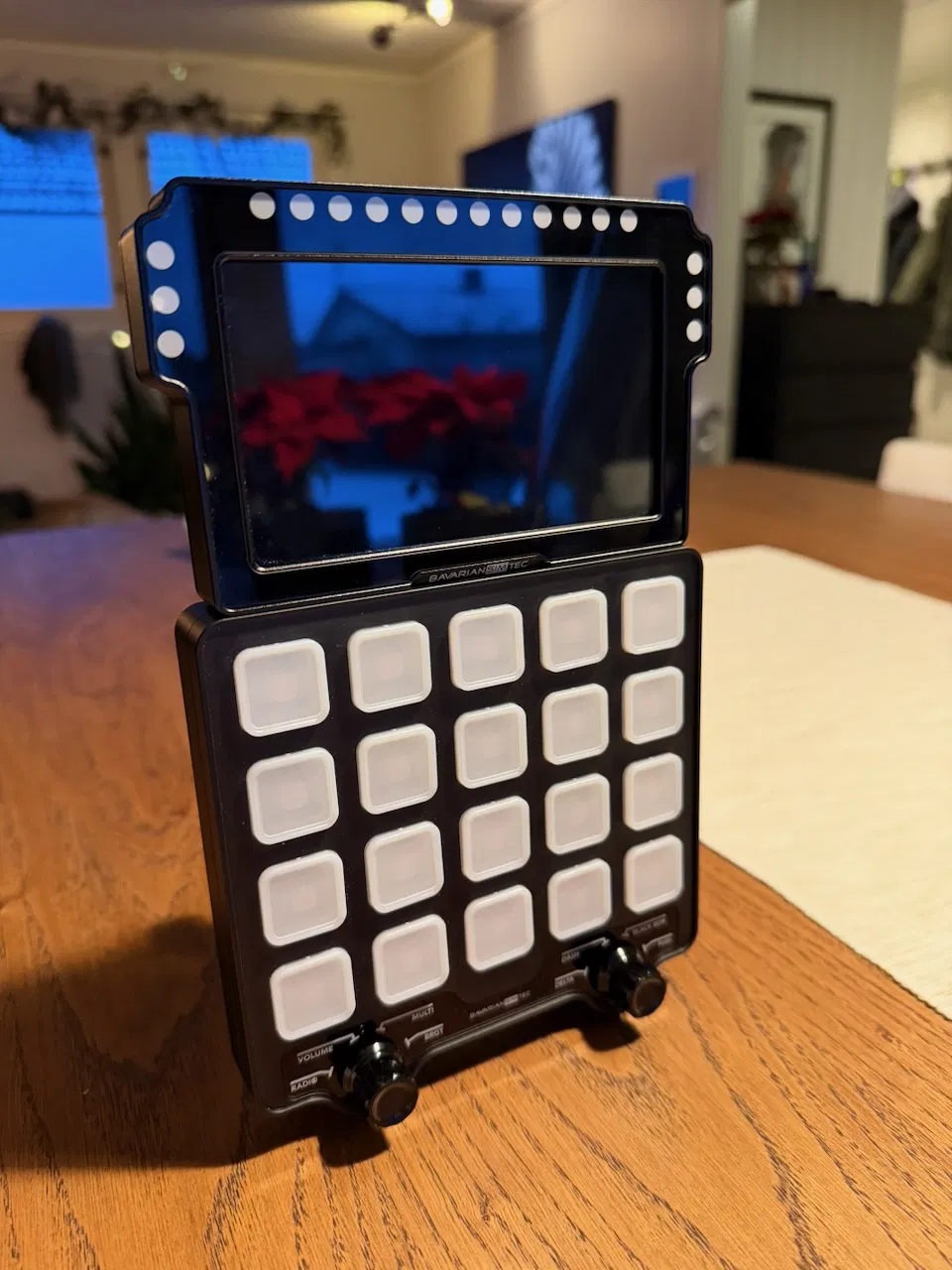

Nếu bạn muốn gắn DDU5 lên phía trên Control Center của BavarianSimTec.

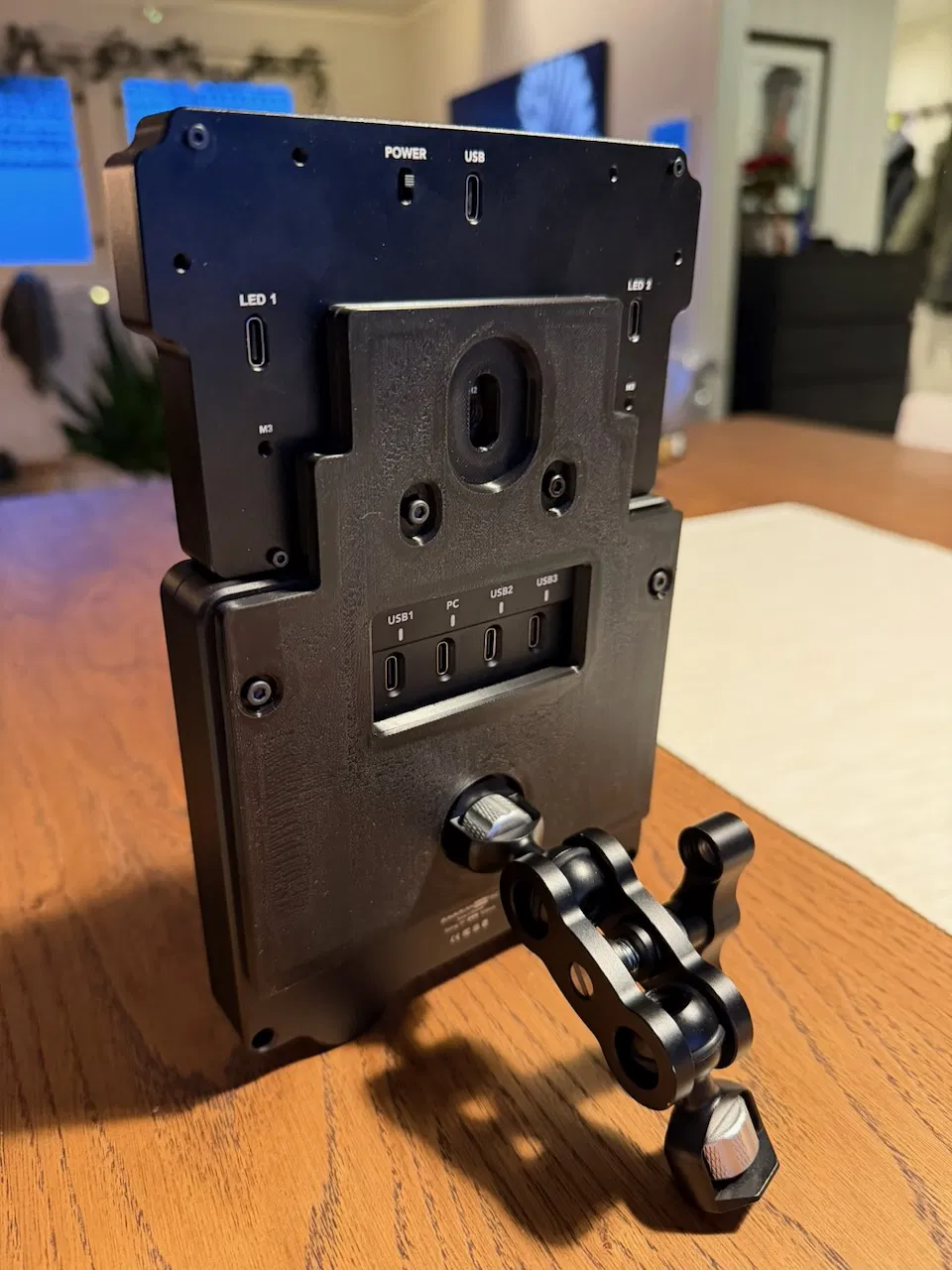

Dùng spacer để phần mặt trước phẳng (flush) cho đều, hoặc bỏ spacer nếu bạn thích phần phía sau phẳng. Hình chụp minh hoạ đang lắp spacer.
Tất cả cổng USB-C đều dùng được. MagicArm phải được gắn vào Control Center.
Lỗ gắn MagicArm cũng có trên DDU5 nhưng không được thiết kế để chịu/lúc giữ toàn bộ cụm.
Lắp backplate
Ngàm gắn Control Center: Dùng 2 vít M3 ngắn đi kèm với bộ DDU5 + MagicArm
Ngàm gắn DDU5: Dùng thêm 2 vít M3x10 khi có dùng spacer. Nếu không dùng spacer thì có thể cần vít ngắn hơn.
Giấy phép
File mô hình
