Gá Gimbal Xoay 3 Trục Cho Lam Kính Hiển Vi (Microscope Slide Rotating Gimbal Mount)

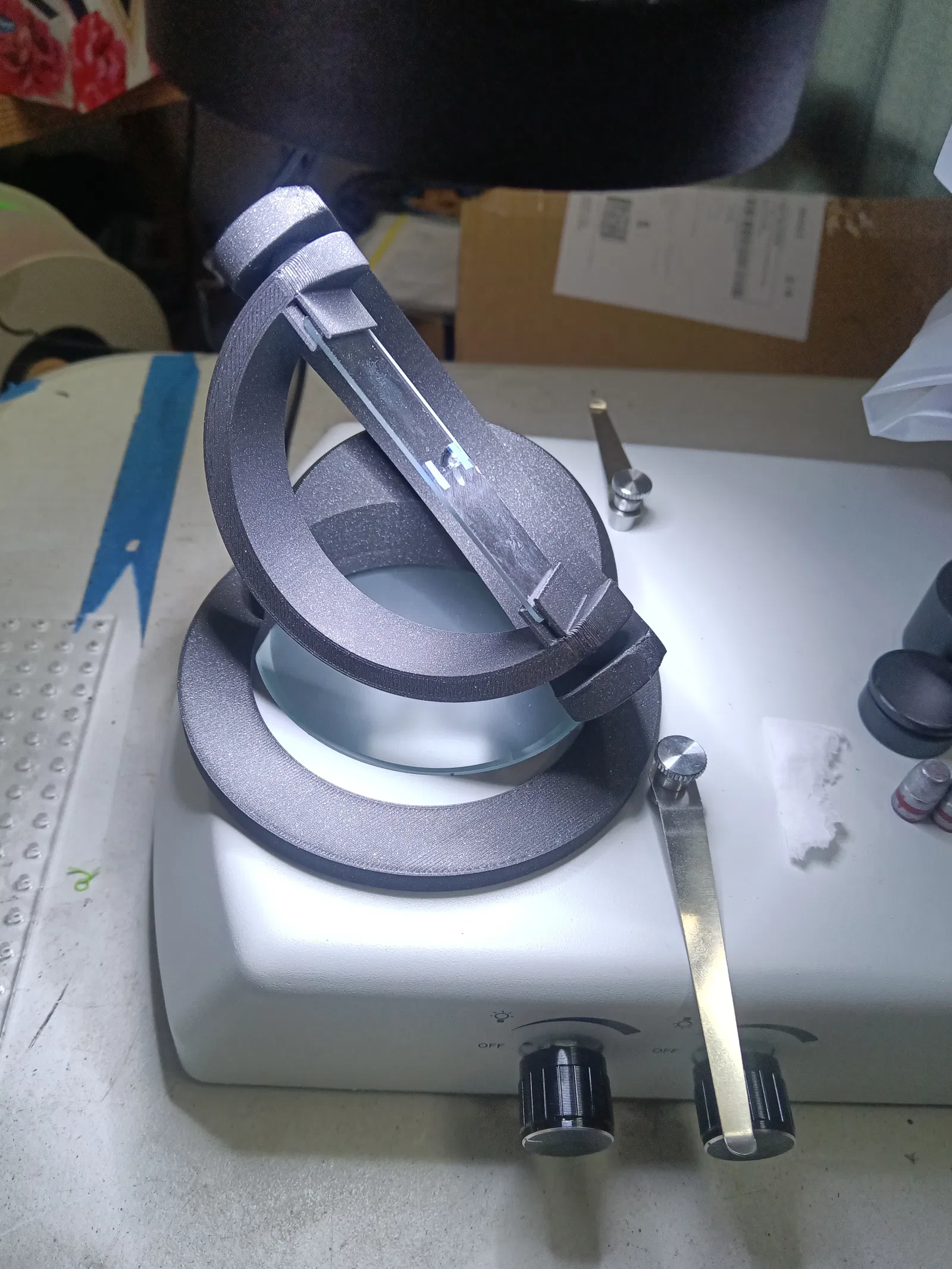

Bộ này kẹp được một lam kính microscope tiêu chuẩn (khoảng 75mm x 25mm x 1mm) vào các ngàm và cho phép bạn xoay lam theo ba trục. Nhờ vậy bạn có thể chỉnh một mẫu vật 3D nghiêng đúng góc dưới kính hiển vi hai mắt (binocular microscope), để nhìn rõ các chi tiết mà nếu nhìn thẳng từ trên xuống hoặc chỉ kê lam nghiêng đại một góc thì sẽ khó quan sát. Thêm một điểm hay nữa là tâm của lam vẫn giữ nguyên tại cùng một điểm trong trường nhìn của kính, và vẫn ở đúng cùng mặt phẳng lấy nét.

Gimbal lớn được nối với đế bằng một con vít M4 dài 25mm và một ê-cu khóa (lock nut). Trên vít có đặt một vòng đệm (washer) kẹp giữa gimbal và chân đỡ để xoay mượt hơn. Trên chân đỡ có các khe để có thể dùng kìm mũi nhọn (needle-nosed pliers) giữ cho lock nut đứng yên trong lúc lắp ráp. Siết ê-cu sao cho gimbal vẫn chuyển động được, nhưng không bị xoay quá trơn (rotate freely).

Gimbal nhỏ thì chỉ cần ép vào hai tay của gimbal lớn. Hai đầu côn nhô ra sẽ khớp vào các ổ côn tương ứng.

Mẫu này in không cần support, trong trường hợp này dùng Prusa Galaxy Black PLA.

File nguồn có sẵn bằng OpenSCAD để bạn vui vẻ chỉnh sửa. Ví dụ làm một gimbal ở giữa để kẹp những thứ khác ngoài lam kính.

Lưu ý: Hình thứ hai là một cặp hình vuông in 3D có bản lề, với một sợi tóc người được xỏ qua một cái. Mỗi hình vuông có cạnh 0.8mm và được in trên V0.05 RepRapMicron bằng UV nail gel, khoảng 30 lớp, mỗi lớp dày 2.5μm.
