HECATE - Rear Load Inline Nerf Bigshock (Bản mod nạp sau)

Tổng quan

Lữ khách, coi chừng ngã ba đường – vì HECATE đang tới gần!

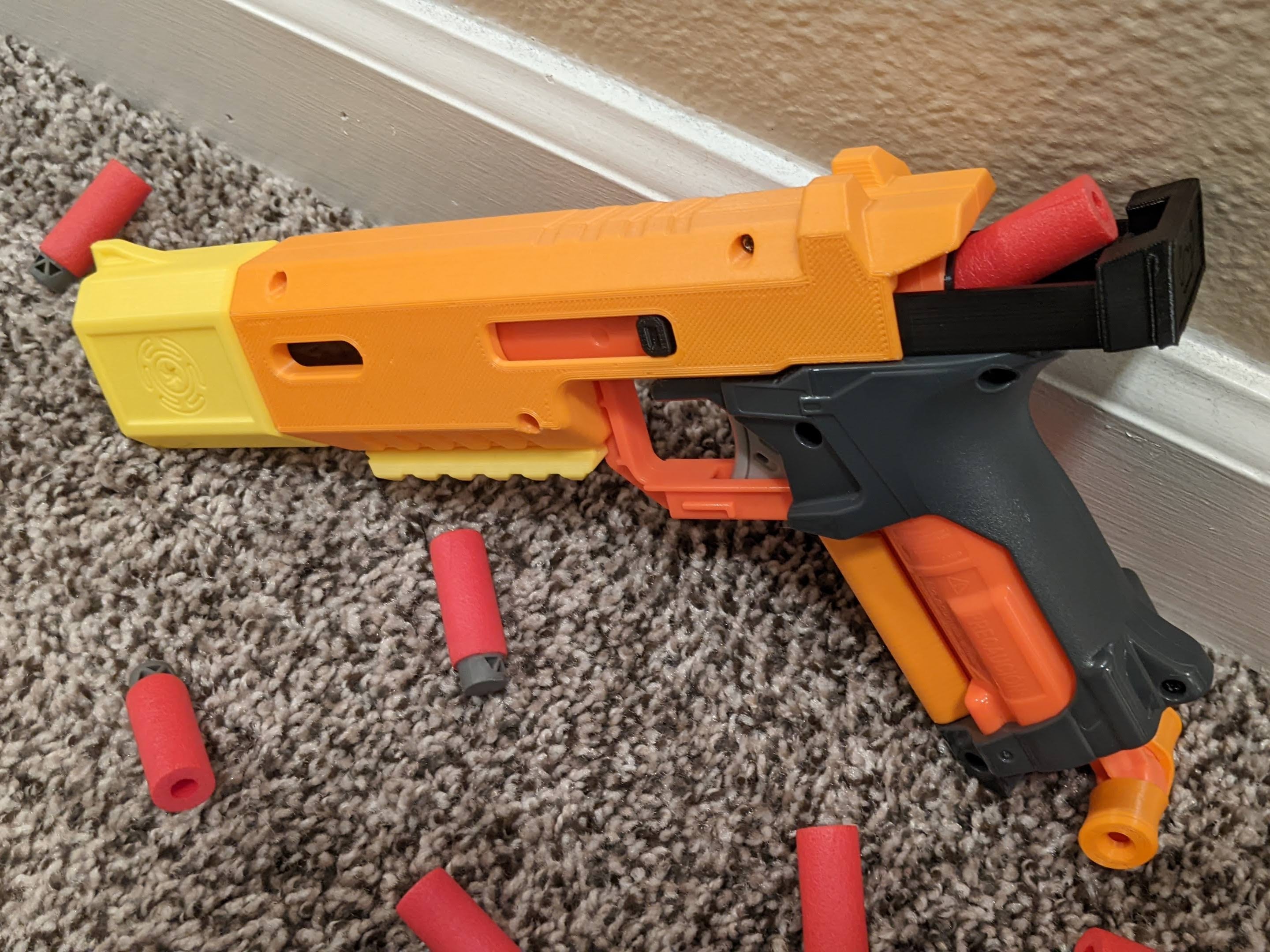

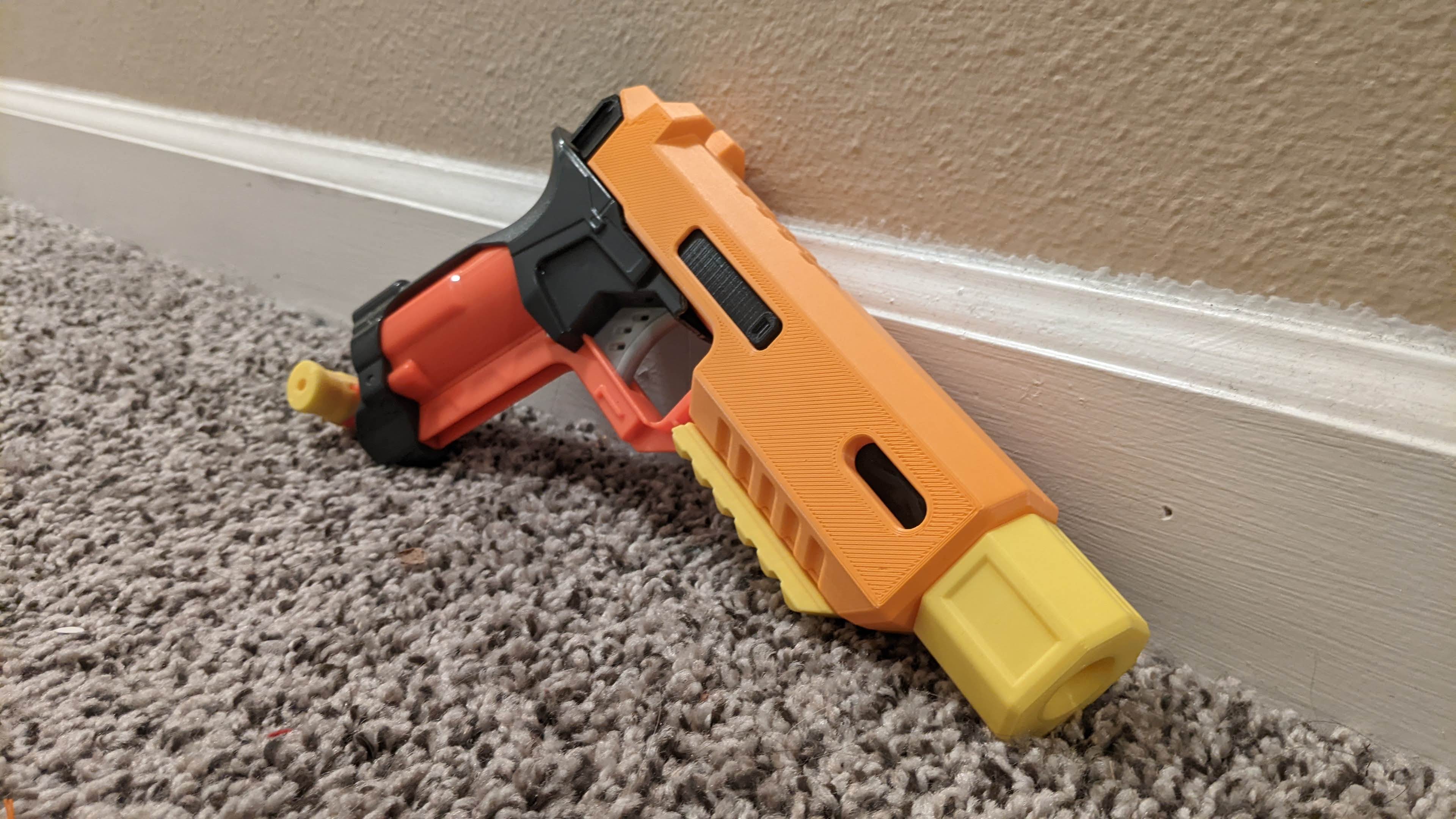

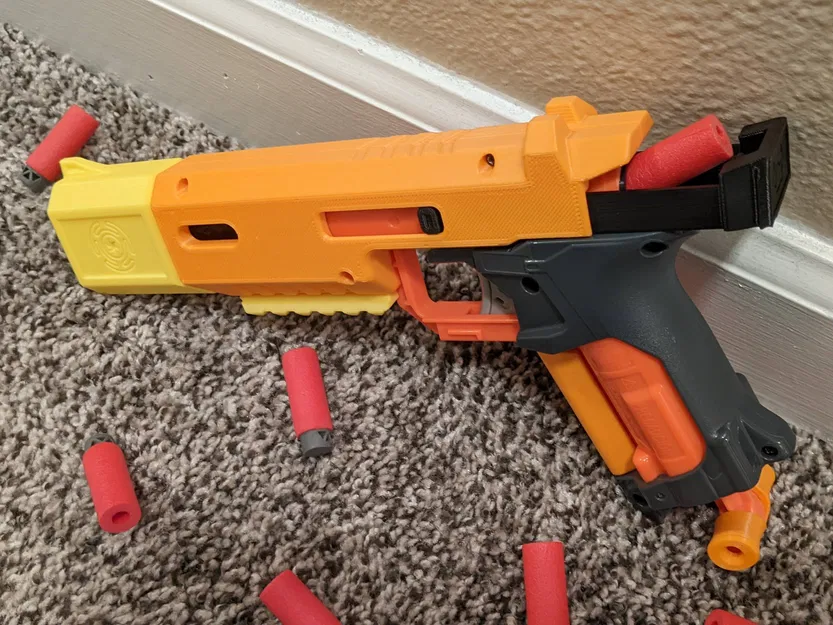

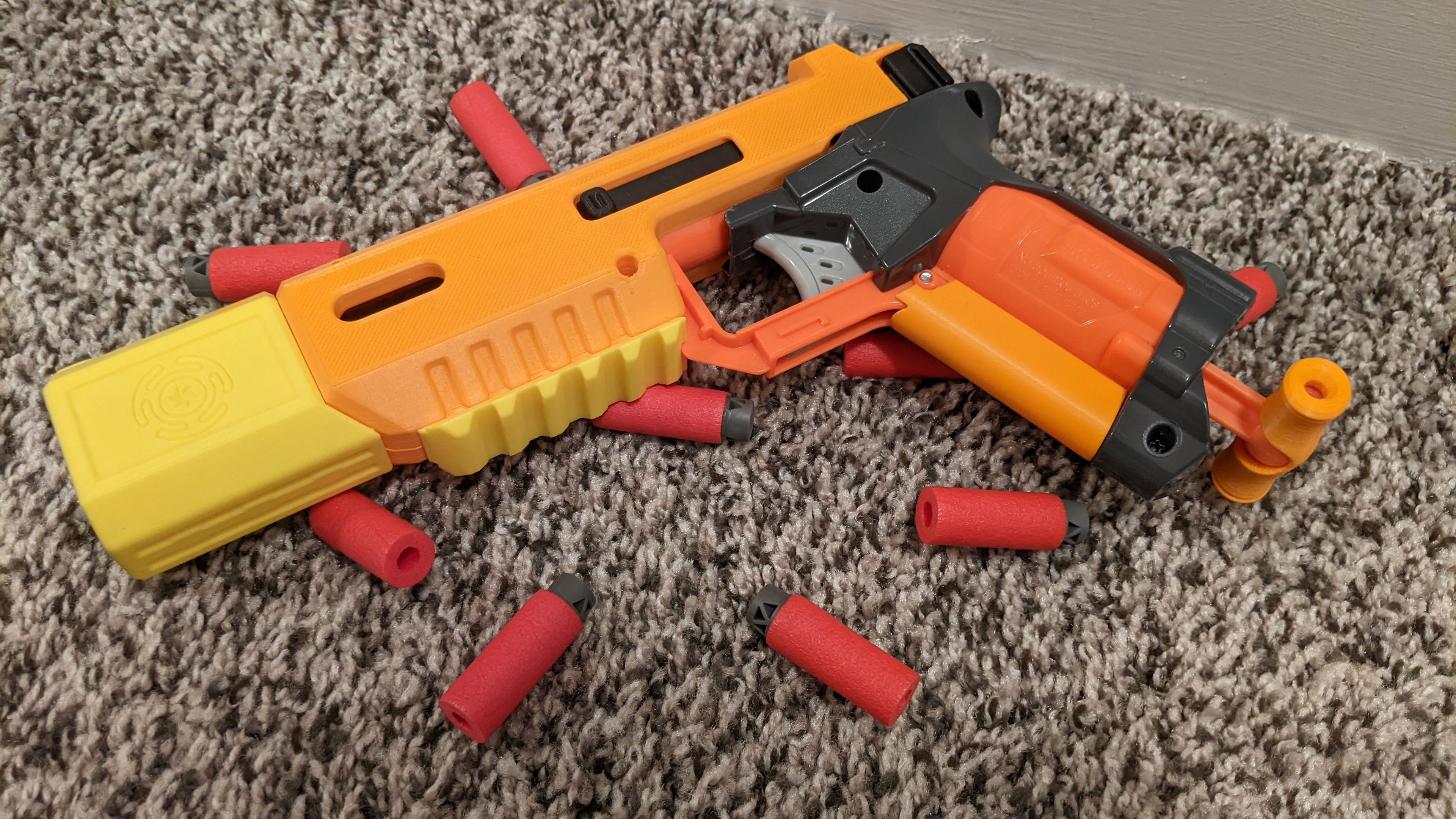

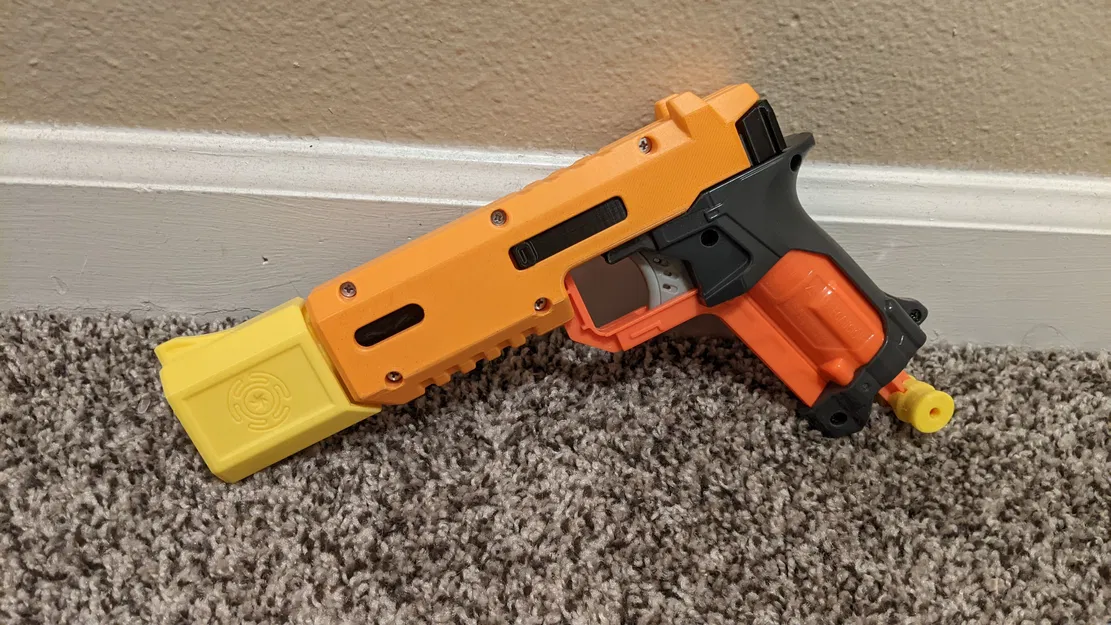

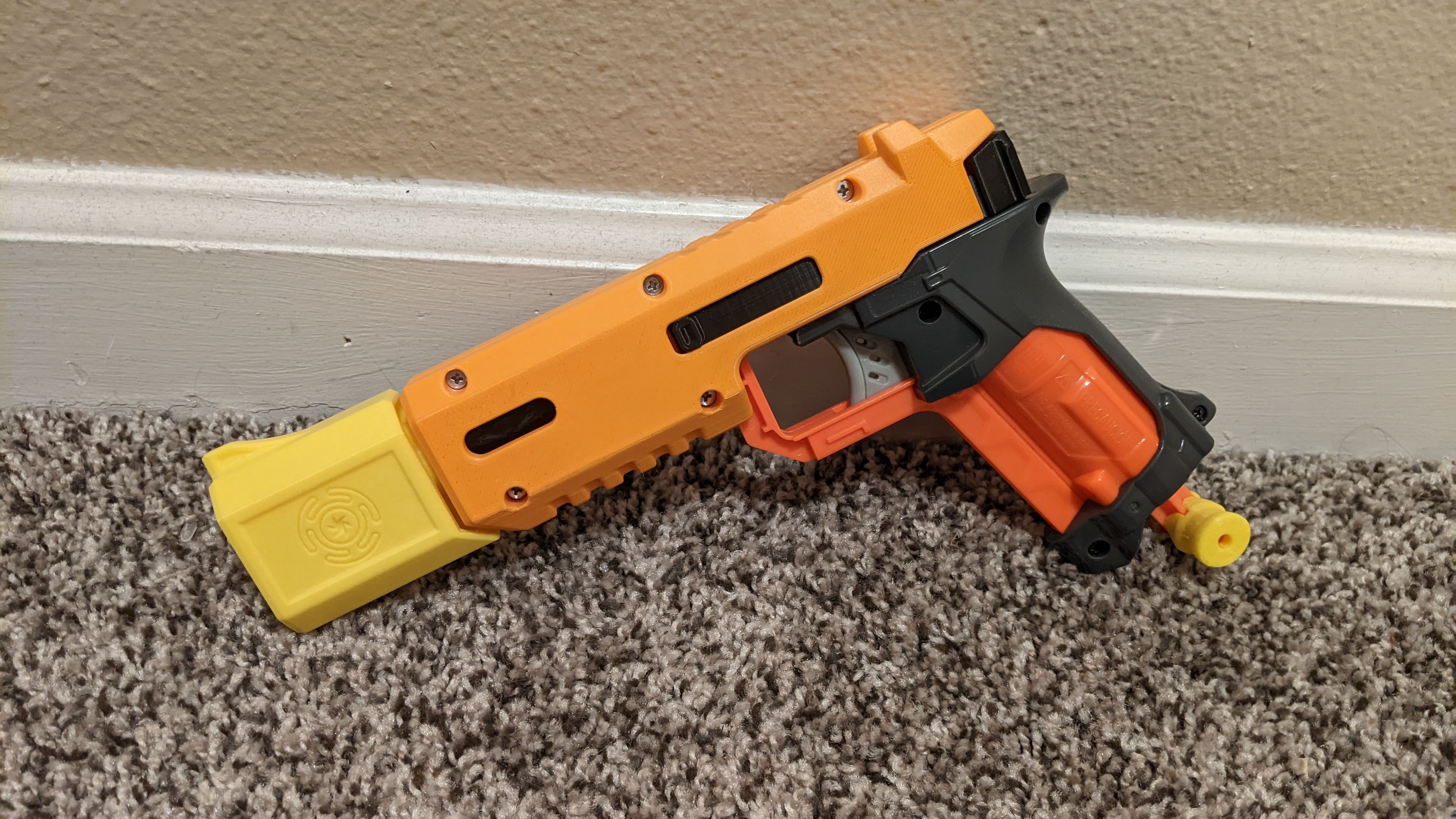

Mod Hecate biến cây Nerf Bigshock thành một blaster inline clip bắn 4 phát, nạp đạn từ phía sau! Bản này dùng short dart nửa chiều dài (half-length), và có thể đạt hiệu năng trên 100fps với rất ít công sức.

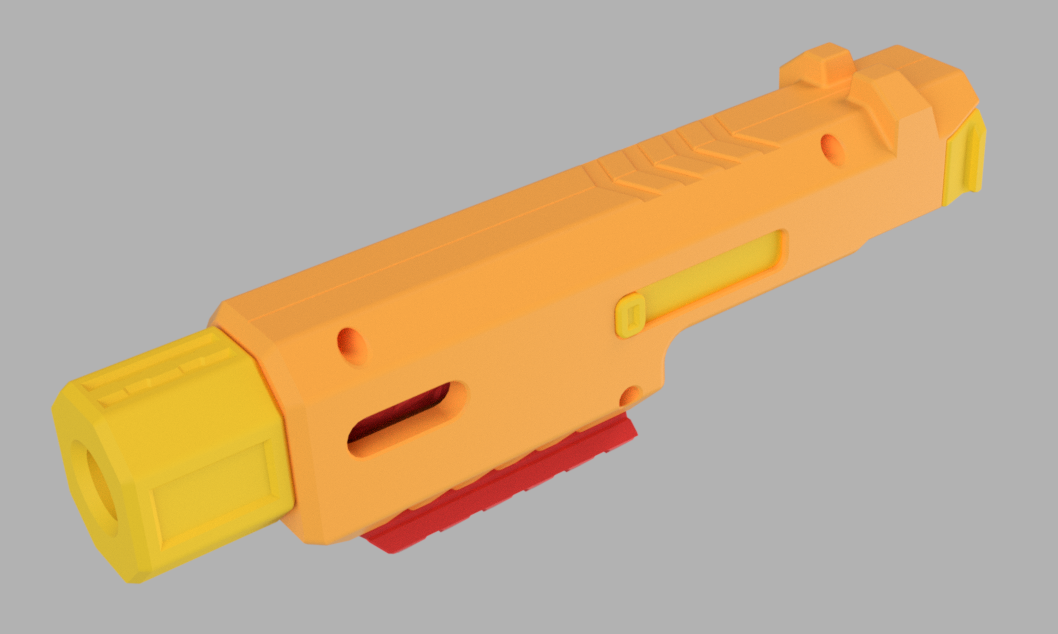

Lấy cảm hứng từ Rear Load Inline Bigshock của SomeDingus và Traveler của RainbowModsandProps, Hecate là một bản đại tu và tinh chỉnh lại hoàn toàn của inline Bigshock. Cảm giác kéo nạp mượt, ổn định, và được canh chỉnh kỹ để vừa tối ưu hiệu năng vừa dễ in 3D!

Phần cứng (Hardware)

Phần hardware siêu đơn giản! Bạn chỉ cần:

• 3 con ốc dư từ vỏ (shell) của Bigshock.
• Một loại keo chắc và kín khí (airtight). Superglue, keo nến, epoxy, thậm chí băng keo điện đều dùng được!
• 1 vòng 012 O-Ring. Kích thước cụ thể: 3/8" ID, 1/2" OD, 1/16" Width
• Ống đồng K&S Brass 17/32", dùng làm barrel. Cắt chiều dài theo ý, có thể tới 75mm. Barrel dài hơn sẽ cho hiệu năng cao hơn, nhưng chỉ tới một mức nhất định.
• Giấy nhám mịn (fine grit) khi cần. Nếu có chi tiết nào hơi sần hoặc lắp không “ngọt”, chà nhám nhẹ là sẽ ổn!

Hướng dẫn lắp ráp (Build Guide)

Nhớ test fit (ướm thử) mọi thứ trước khi dán keo, vì keo đã ăn rồi thì không gỡ lại được!

1. Tháo ốc mở thân Bigshock, giữ lại toàn bộ ốc.

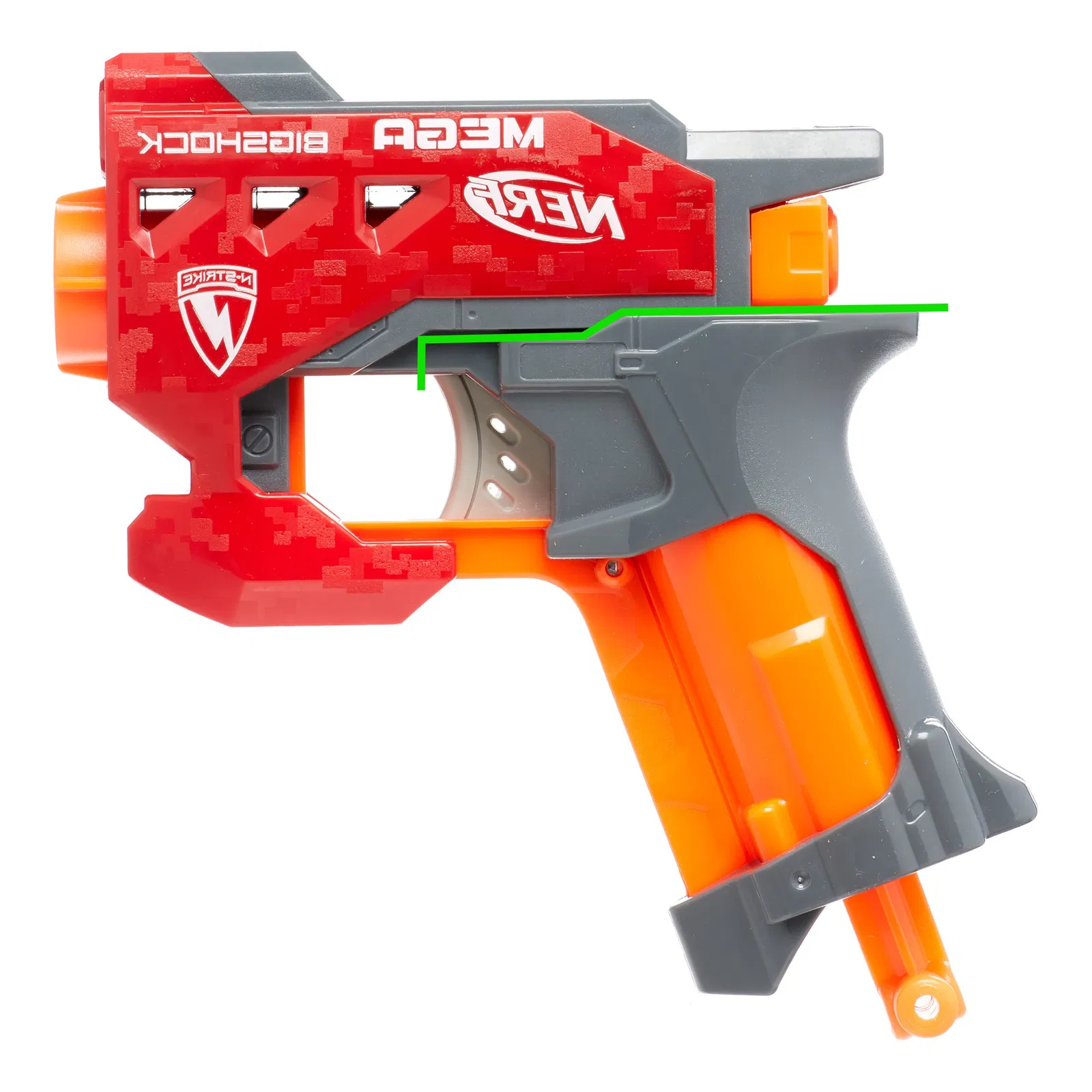

2. Cắt theo phần được chỉ định trên nhựa xám của tay cầm (xem các đường màu xanh lá trong ảnh phía trên). Làm tốt nhất bằng kềm cắt sát (flush cutters), dao hobby bén, hoặc máy rotary gắn lưỡi cắt. Phần nhựa đỏ không dùng tới, bạn bỏ đi thoải mái.

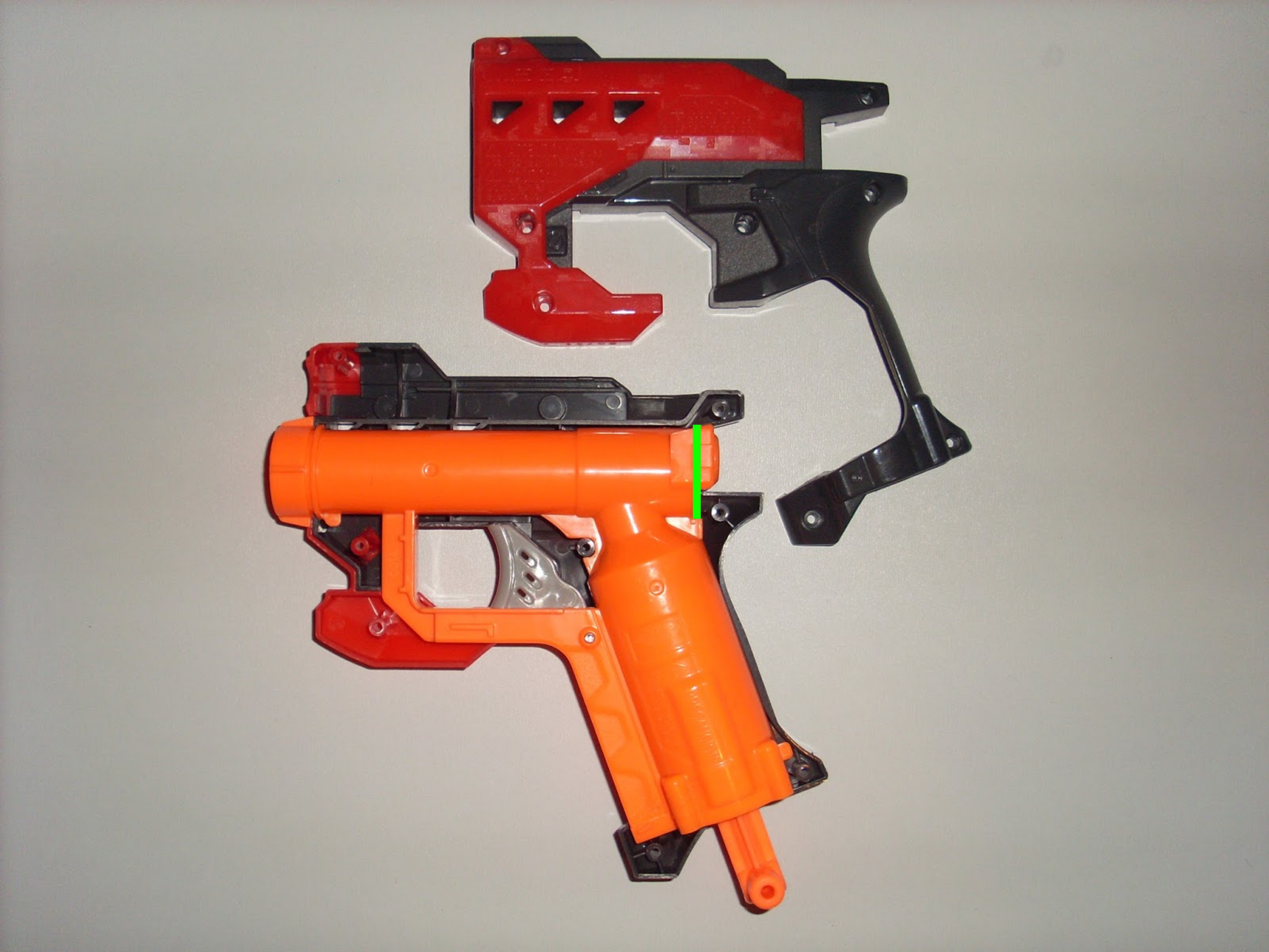

3. Tháo Air Restrictor, và cắt bỏ phần sau của barrel Bigshock (miếng vuông, được chỉ bằng đường xanh lá trong ảnh phía trên). Dao và/hoặc máy rotary sẽ giúp nhiều, ngoài ra có thể dùng tua vít và búa. Nếu bạn chưa tự tin, mình khuyên nên xem hướng dẫn tháo air restrictor trước. Cẩn thận đừng mạnh tay quá kẻo nứt nhựa! Nhưng lỡ nứt cũng không sao, bôi keo một chút là kín lại.
4. Lắp phần Breech vào phía sau barrel, để mũi tên hướng xuống, rồi dán cố định.
5. Lắp phần BarrelConvert vào phía trước Bigshock, rồi dán cố định luôn.
6. Nhét đoạn ống đồng 17/32" đã cắt vào phần BarrelConvert, có thể dùng keo nếu muốn.
7. Đặt vòng 012 O-Ring vào rãnh của phần BreechSled, rồi đẩy vào Breech. Nhớ để keo của Breech khô trước đã!

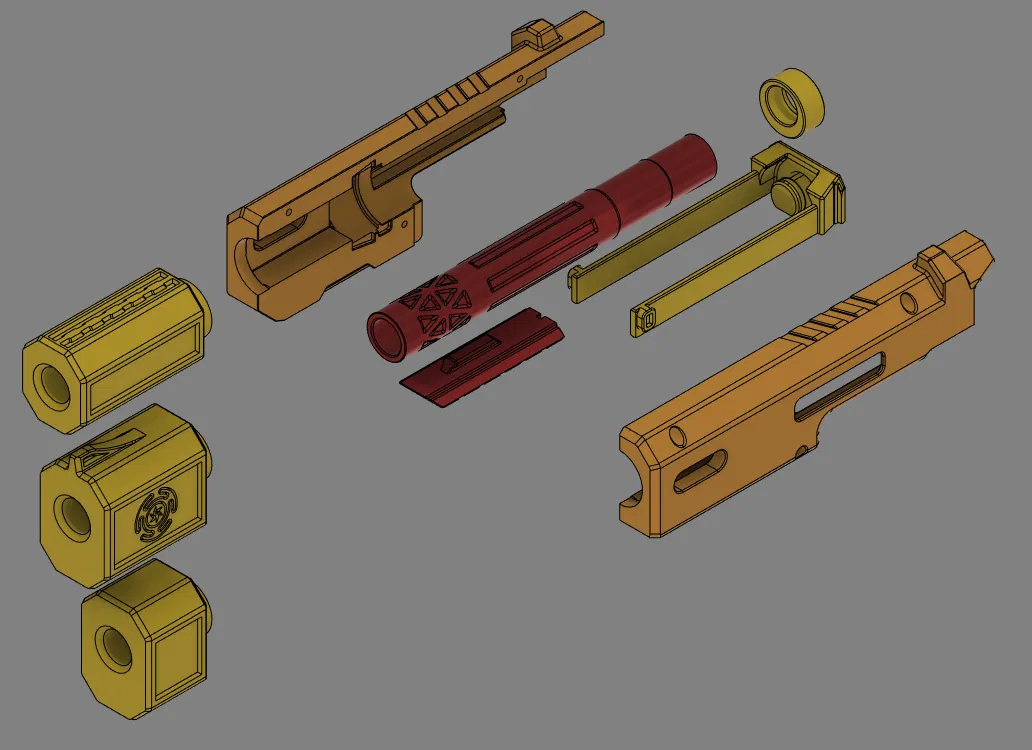

8. Ghép 2 phần Body lại và bắt ốc, với phần UnderRail kẹp ở giữa. Bước này sẽ dùng 3 con ốc dư từ vỏ Bigshock.

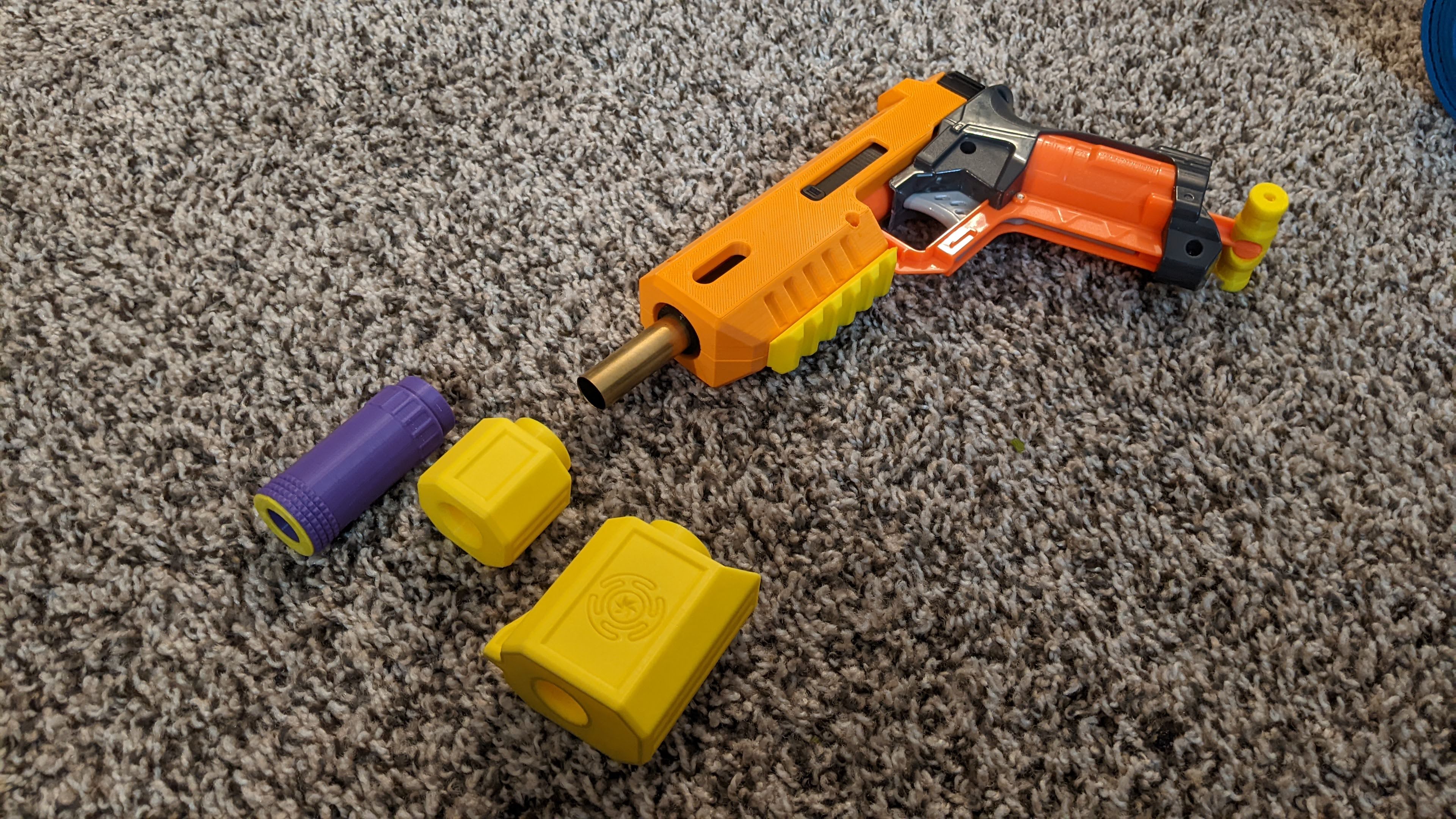

9. Trượt phần Muzzle bạn chọn lên Brass Barrel, dùng keo hoặc băng keo nếu muốn fit chặt hơn.
10. Gắn thêm các phần tùy chọn khác, như tay kéo priming hoặc ốp tay cầm (grip cover).

Mình rất khuyến khích xem build guide của thiết kế SomeDingus do ZDL làm trên YouTube. Bạn có thể xem ở đây. Video hình như là tiếng Quan Thoại, nhưng với ngữ cảnh và auto-translation thì vẫn hiểu được phần lớn.

Credit/Tương thích (Credits/Compatibility)

Gửi lời cảm ơn lớn tới SomeDingus và TimETraveler8 vì các mẫu 3D quá xịn. Tất cả hình học (geometry) của mình đều tự thiết kế từ đầu, nhưng có tận dụng rất nhiều từ file của họ. Ngoài ra, toàn bộ các mẫu muzzle do SomeDingus thiết kế vẫn tương thích với Hecate! Bạn có thể tìm ở .

Khả năng “xài chung” chưa dừng lại ở đó – nếu bạn thích các loại rail của Inline Bigshocks do SomeDingus thiết kế, bạn vẫn có thể dùng các file Breech, BreechSled, và BarrelConvert của Hecate với body khác!

Nếu bạn muốn làm Hecate theo dạng nhận commission hoặc mục đích trả phí khác, vui lòng liên hệ để mình và bạn bàn lại cho rõ. Còn lại thì mẫu này không mở cho mục đích thương mại.

In 3D (Printing)

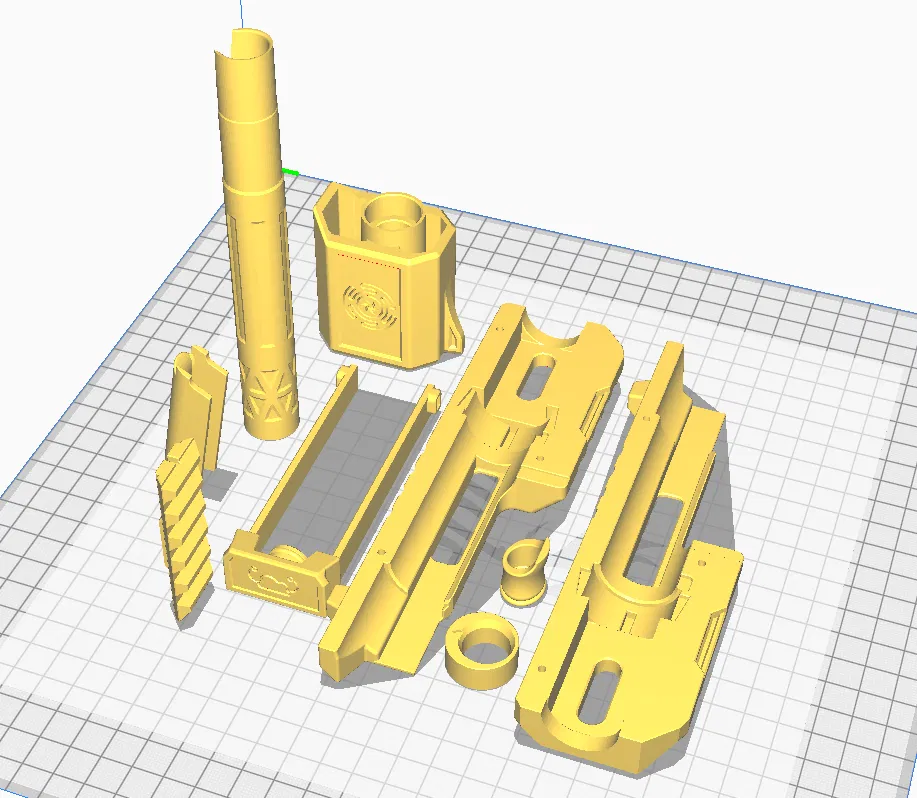

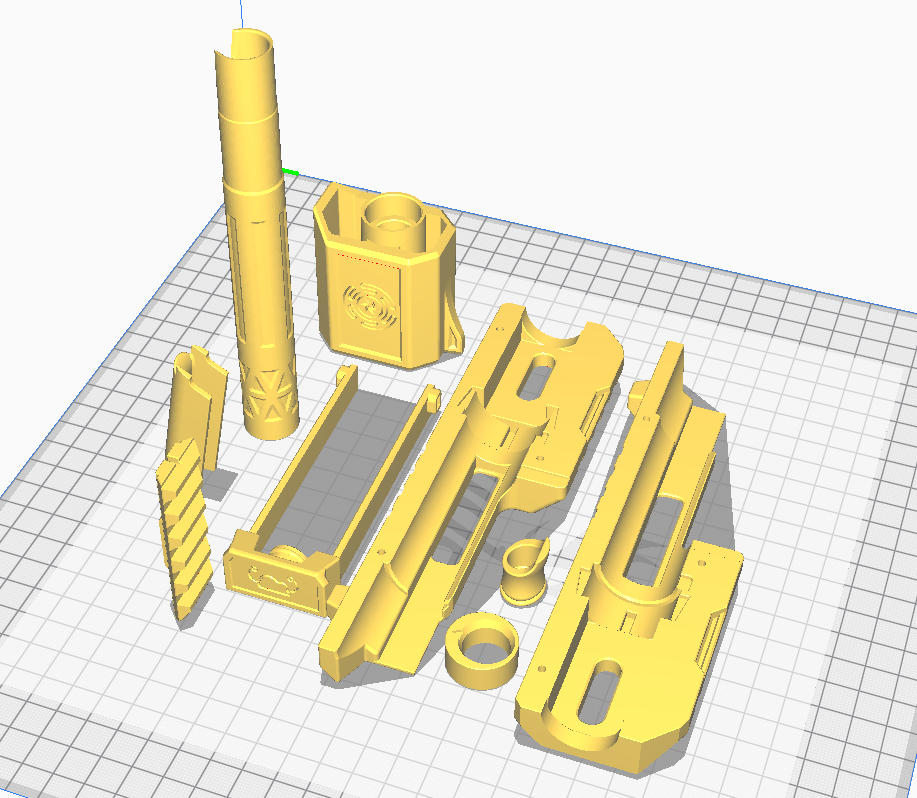

Cần support cho phần BreechSled, các phần còn lại thì không cần. Khuyến nghị dùng brim, nhất là với các phần BarrelConvert, Breech, UnderRail, và GripCover. Ngoài ra set bình thường là ổn. Mình khuyên tăng số walls và infill cho các phần Body. In các chi tiết theo đúng hướng như trong ảnh phía trên.

Nhật ký cập nhật (Update Log)

1/1/2023 - Thêm ảnh phần cắt vỏ cần thiết. Cắt theo các đường màu xanh lá được hiển thị trong ảnh.
