Toolgrid Board Parametric – Tấm base plate ToolGrid dạng tham số

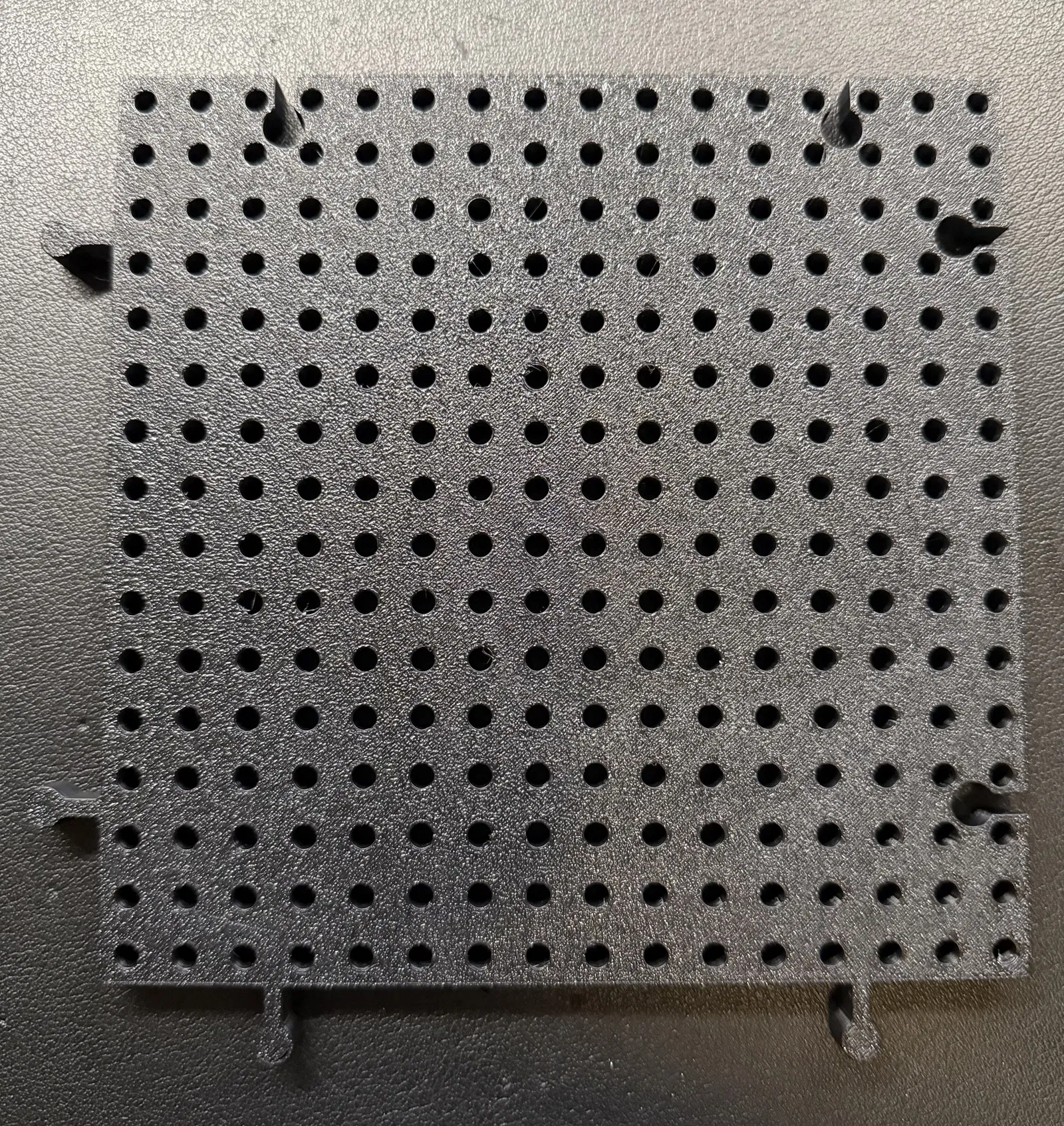

Trình tạo (generator) OpenSCAD dạng parametric cho tấm base plate kiểu ToolGrid, dùng lỗ xuyên 4 mm trên lưới khoảng cách tâm-tâm 9,5 mm. Tấm board giữ khoảng cách và canh mép chính xác, có tuỳ chọn connector ở viền để ghép nhiều tấm lại với nhau cho khít và thẳng hàng. Bản board in ra từ generator này đã được test tương thích với các phụ kiện ToolGrid hiện đang có trên thị trường, và được thiết kế để export trực tiếp ra STL hoặc 3MF để 3D printing ổn định.

Thiết lập mặc định

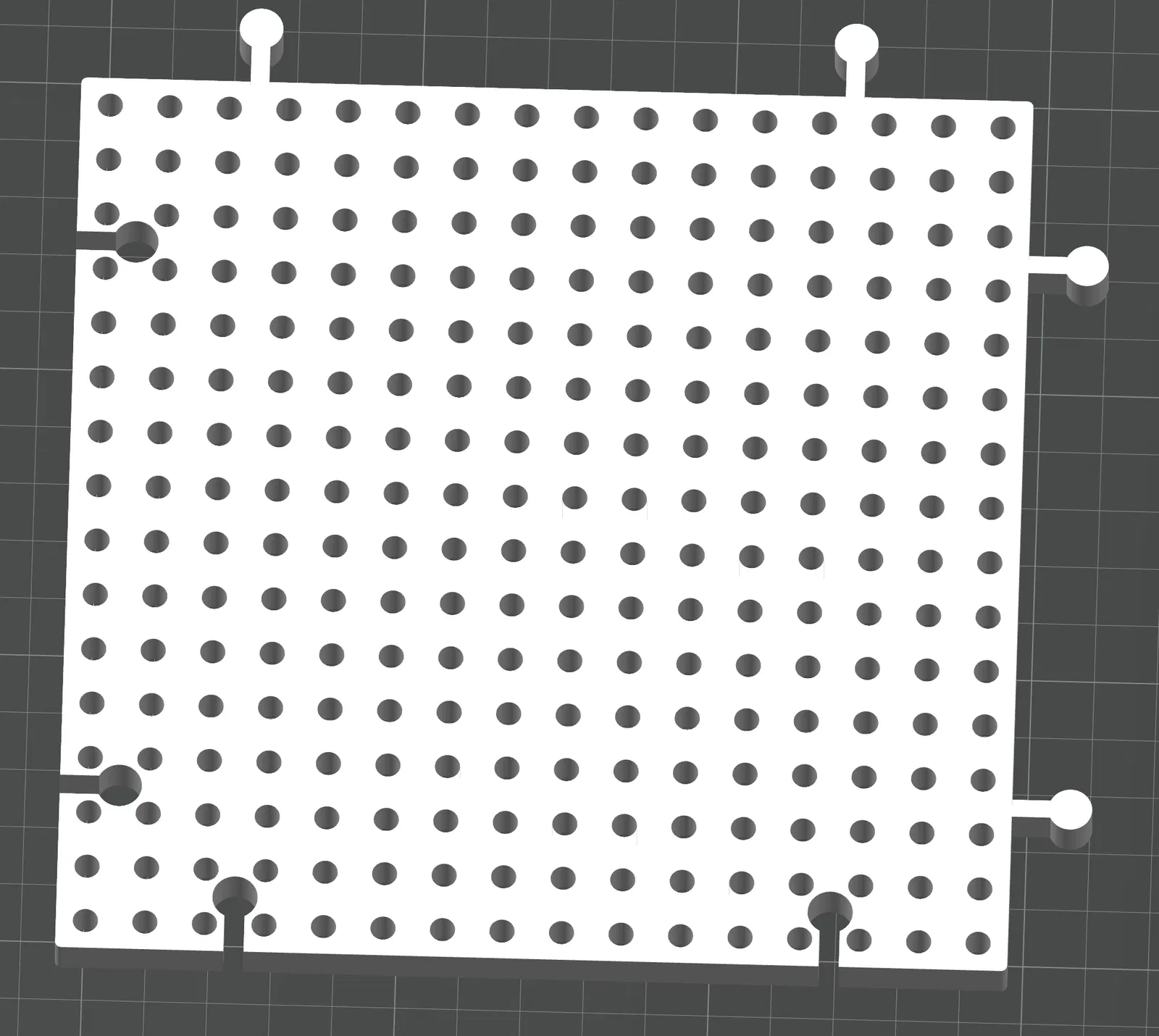

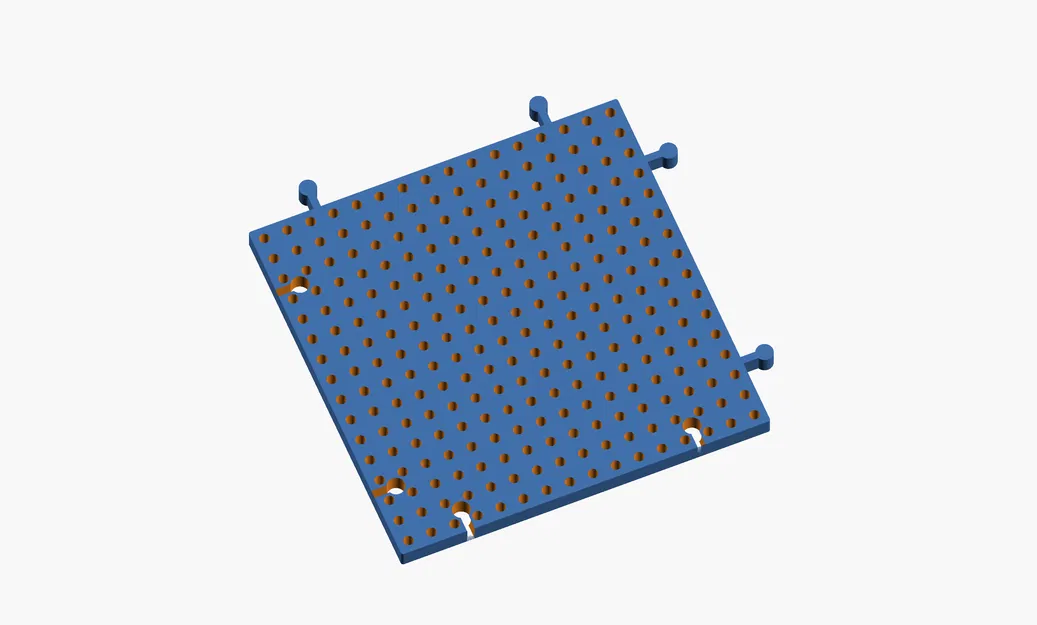

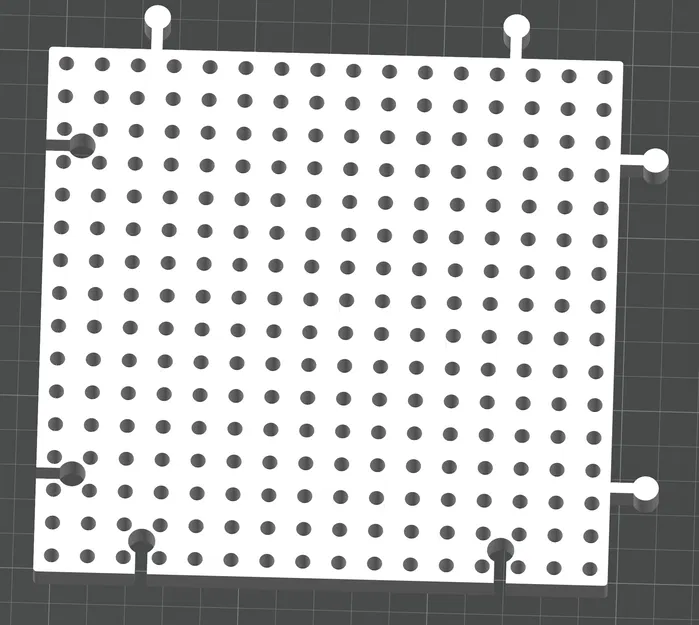

• Kích thước board: 16 × 16 lỗ

• Đường kính lỗ: 4 mm (lỗ xuyên)

• Khoảng cách lỗ: 9,5 mm tâm-tâm

• Độ dày board: 8 mm

• Connector viền: Bật

• Bố trí connector:

  • Connector đực ở mép trên và phải

  • Connector cái ở mép dưới và trái
