Bộ Part Nâng Cấp 3DChameleon Mk4 cho PTFE Fittings

Printing Specs!
In ở chiều cao layer 0.2mm, infill 100%

Đây là thiết kế của mình cho phần B và C của 3DChameleon MK4! Mình đã chỉnh sửa các phần này để có thể bắt bulong lại với nhau và để ống PTFE có thể vặn ren vào.

( Mình lâu rồi chưa in lại mấy phần này nên nếu có vấn đề gì xảy ra thì báo giúp mình nha! )

Các part mình đang dùng hiện tại đã qua hơn 1000 lần đổi filament mà vẫn chưa cần phải thay.

Instructions

Lắp part C và B lại với nhau như bình thường ( tạm thời đừng lắp bearing hay gì khác vội )

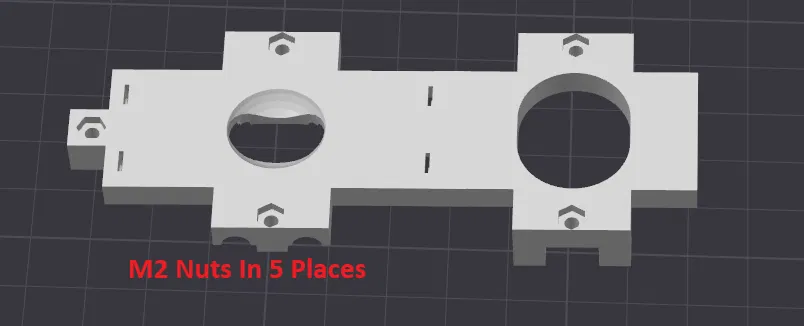

Lắp đai ốc M2 (X5) vào part ( C )

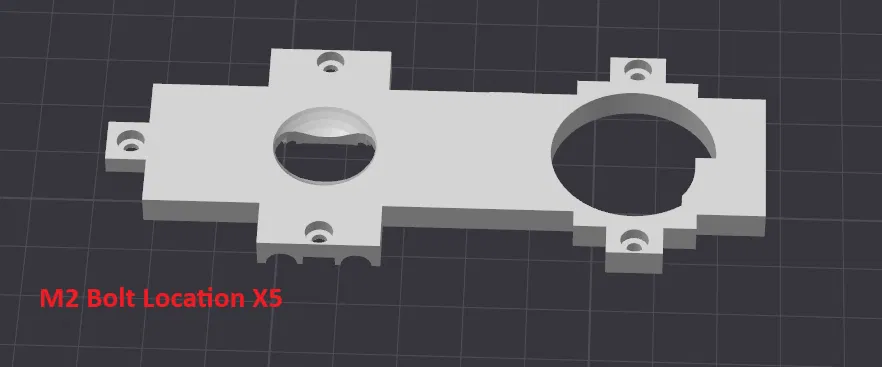

Lấy ốc/vít M2 nhỏ (X5) rồi bắt part C và B lại với nhau ( nhớ canh để ốc không thò ra mặt bên kia )

Khi đã bắt xong và hai part nằm khít (flush), kẹp nhẹ cụm part B và C vào ê-tô (hoặc cầm tay)

Dùng taro (tap) để taro ren tại các vị trí PTFE. (Taro đúng bước ren của PTFE fitting của bạn, thiết kế này làm theo M6) .. làm bước này cực kỳ cẩn thận, đừng taro sâu quá… đi từng chút một và làm từ từ.

Mấy fitting mình dùng là loại này

https://3dprintingcanada.com/products/stainless-steel-pneumatic-push-in-fitting-pc4-m6?_pos=2&_sid=329e74e23&_ss=r

Mình rất thích loại fitting này vì nó cho phép đẩy ống PTFE xuyên qua hoàn toàn, giúp ống nằm sát nhất có thể trong 3DC để đường đi filament mượt hơn.

Model được thiết kế để bạn đẩy ống vào sâu hết mức có thể và nó sẽ tì/đụng vào điểm chặn đó.

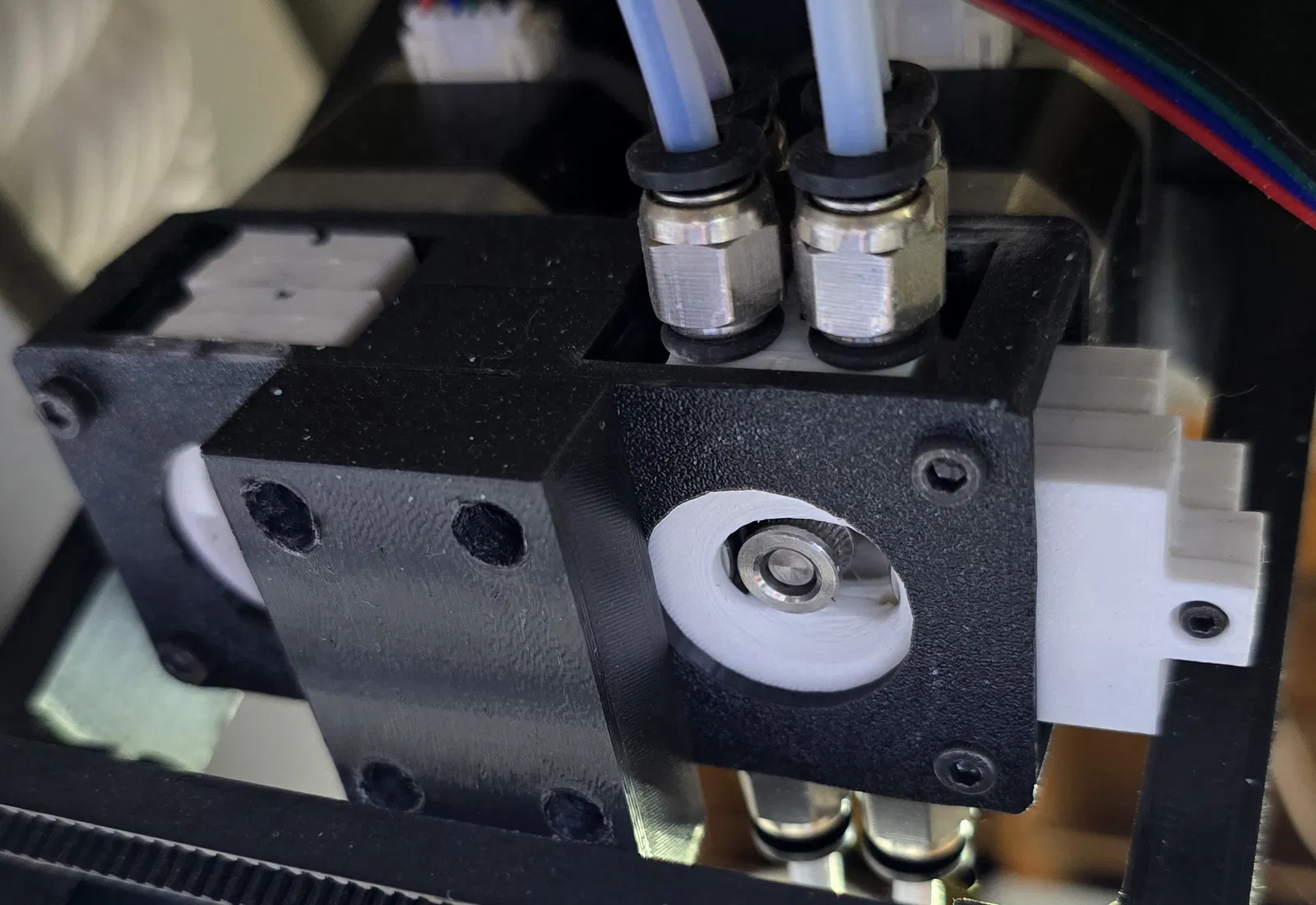

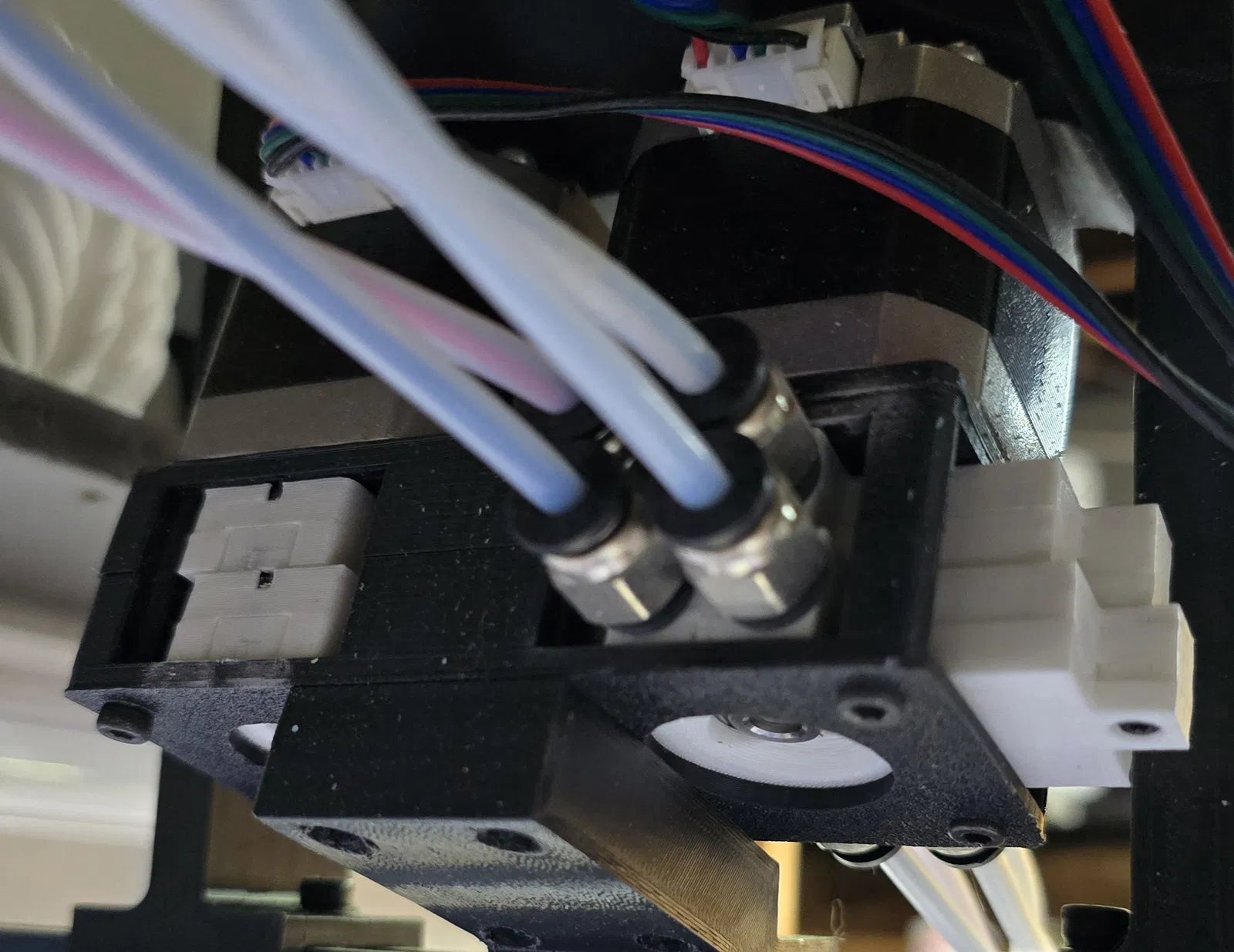

Sau khi taro xong các lỗ, tháo rời hai nửa “vỏ sò”, vệ sinh sạch hết mạt/ba-via trong các part rồi lắp 3DC lại như bình thường! Khi đã lắp xong như bình thường, bắt bulong hai nửa vỏ lại với nhau và vặn tay các PTFE connector vào.

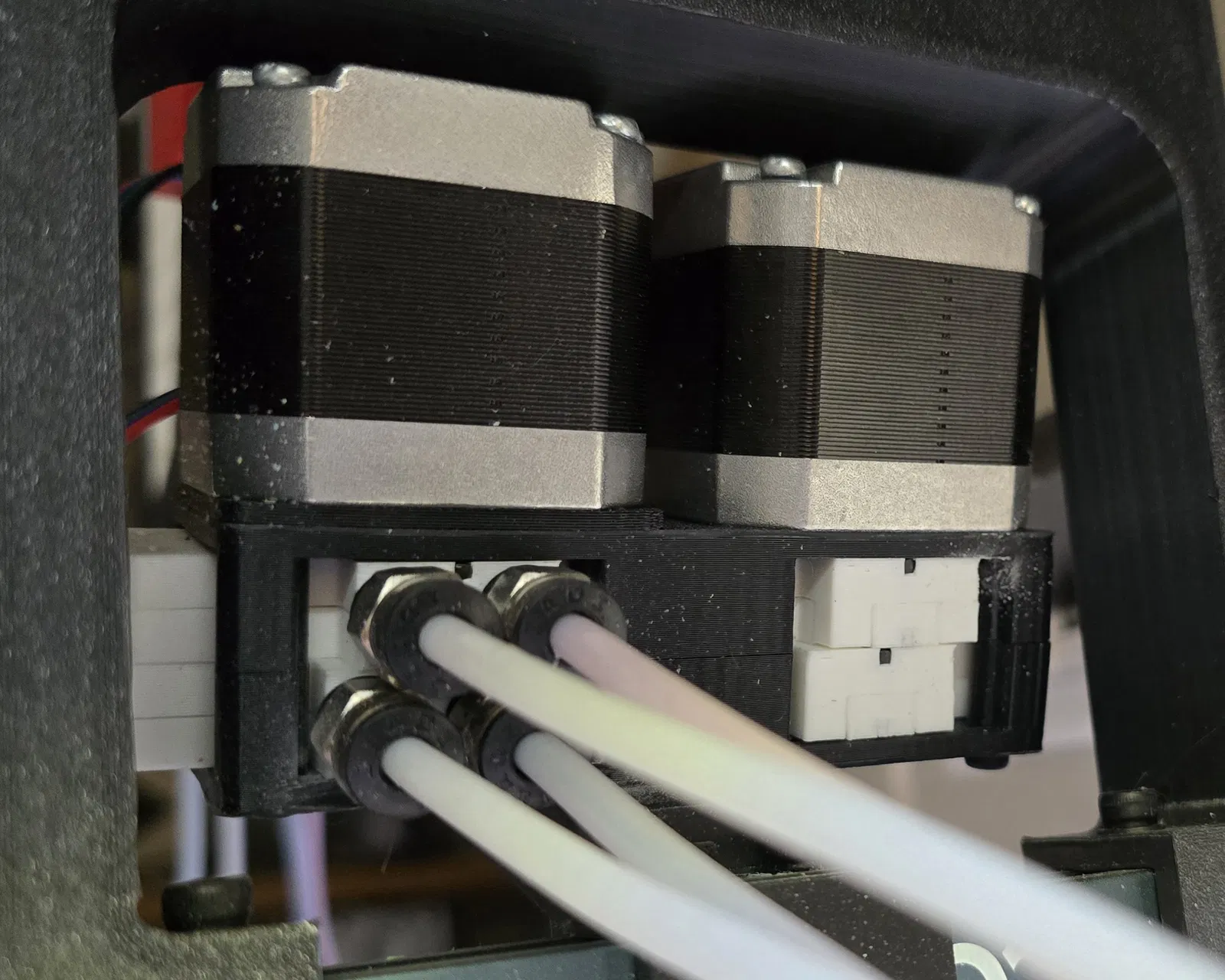

( chúng nằm khá sát nhau và có bị chạm, nhưng vẫn chạy được—cứ từ từ và làm chậm thôi! )

Nếu bạn có câu hỏi hay lo ngại gì thì cứ thoải mái hỏi nha!

Cảm ơn!!

Chúc in vui vẻ!
