Linh kiện nâng cấp 3DChameleon Mk4 có kẹp ống PTFE
Bộ linh kiện nâng cấp Mk4 cho 3DChameleon Mk2/Mk3, giúp kẹp giữ ống PTFE chắc chắn mà không cần brass compression fittings. Gồm A+/B+/C+, cữ cắt rãnh ống PTFE và bearing carriers; khuyến nghị in .2mm, 100% infill.
Mô tả
Đây là một bộ linh kiện nâng cấp Mk4 cho 3DChameleon Mk2/Mk3, cho phép kẹp và giữ ống PTFE cố định mà không cần dùng các đầu nối siết nén (brass compression fittings).

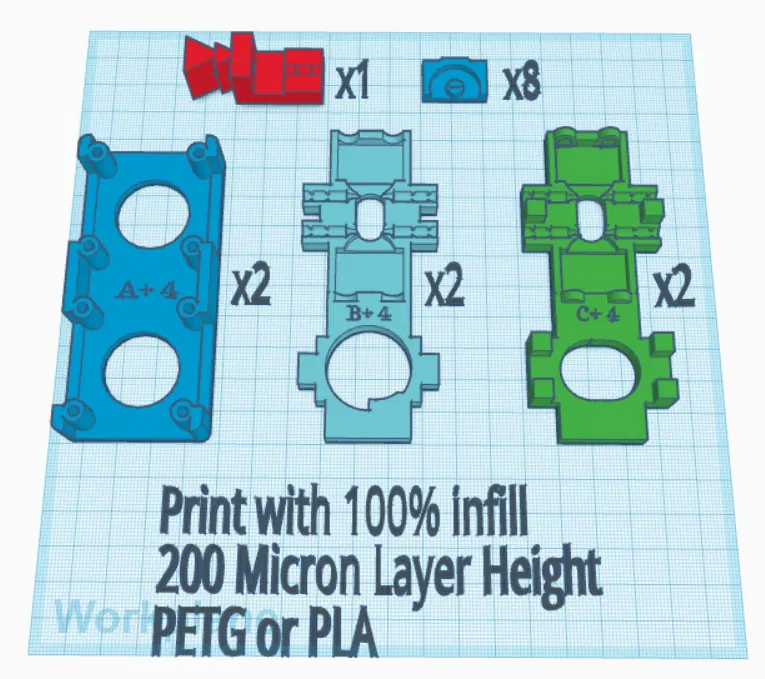

Trong bộ này có 5 mẫu: các chi tiết A+, B+ và C+ (mỗi loại bạn sẽ cần in 2 cái), một khuôn/cữ cắt ống PTFE để bạn dùng dao lam tạo các rãnh trên ống PTFE, cùng với các bearing carriers (bạn sẽ cần 8 cái). In ở chiều cao lớp .2mm, 100% infill, dùng PLA hoặc PETG.
Lưu ý: các chi tiết A+, B+ và C+ nên được in cùng lúc trên cùng một build plate và cùng một hướng đặt để đảm bảo dung sai (tolerances) khớp với nhau.
Làm theo hình minh hoạ quy trình 4 bước cho mỗi ống.

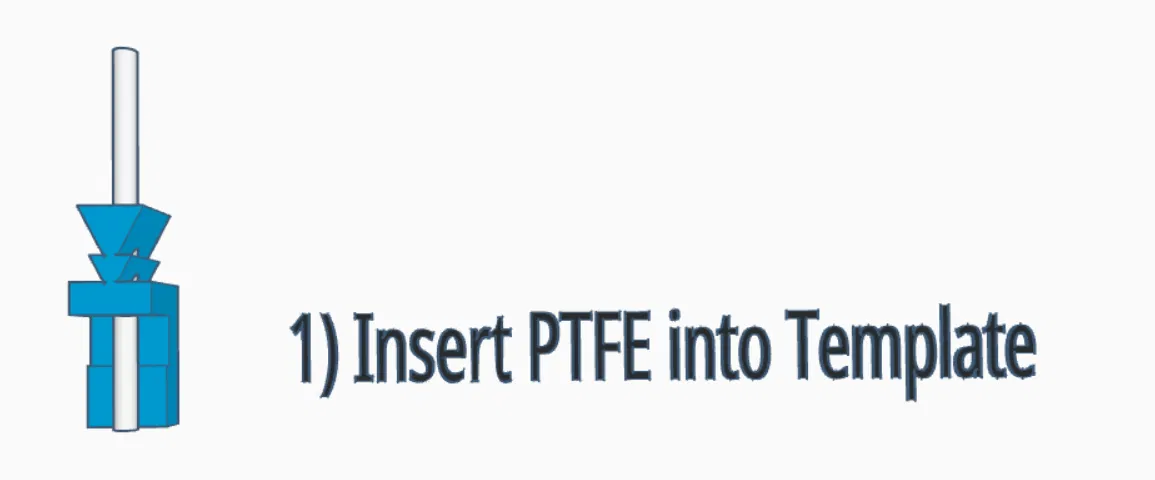

- Đưa ống PTFE vào trong khuôn đến hết cỡ, chạm tới phần grip
- Dùng dao rọc/utility knife cắt tạo các rãnh (notches) trên ống PTFE

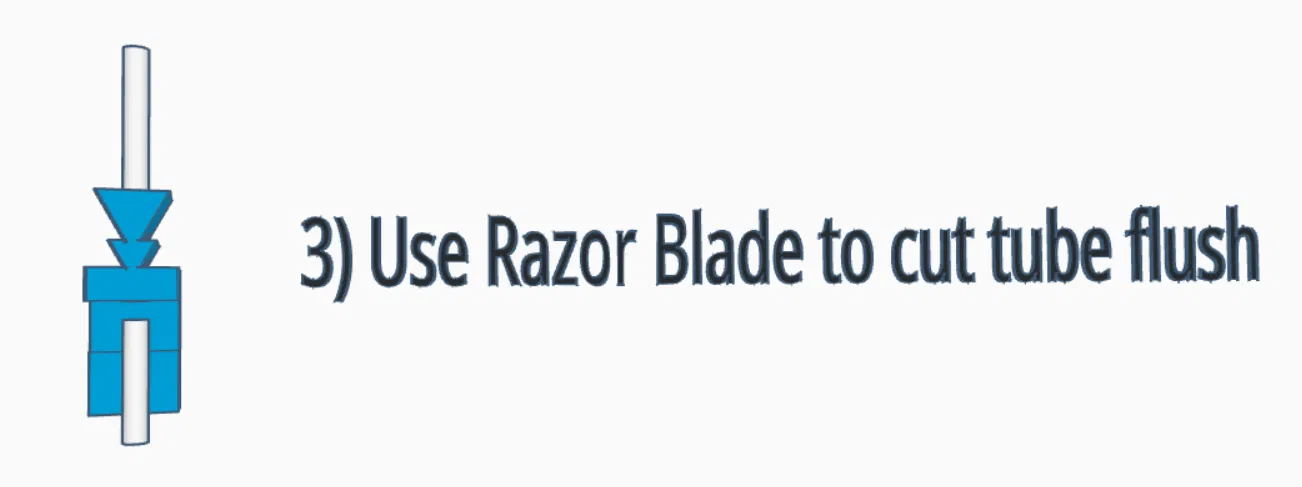

- Cắt chỉnh chiều dài ống PTFE đến đúng phần cuối của khuôn

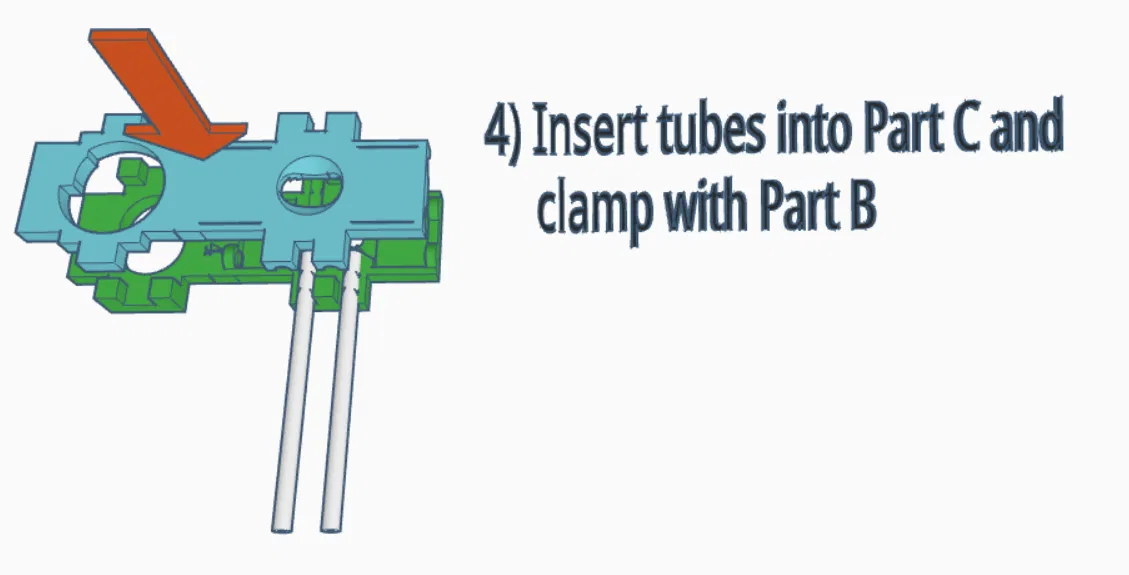

- Lắp vào chi tiết C+ và kẹp lại bằng chi tiết B+.
(Mình cũng đã thêm các chi tiết B+ và C+ phiên bản Mk3.1 cũ cho ai muốn giữ lại các vòng chèn bằng đồng (brass ferrules) cho ống PTFE.)
Dưới đây là video hướng dẫn sử dụng PTFE Tube Cutting Guide:
