Ống dẫn gió AC Infinity CloudPlate T5 Shroud
Fan shroud cho AC Infinity CLOUDPLATE T5, giúp dẫn khí nóng từ ampli đi xuống và thoát ra qua khe gió dưới của media rack, tránh tích nhiệt ở phía trên. Thiết kế gồm 3 phần snap-fit, in vừa Prusa Mini 180×180.
Mô tả

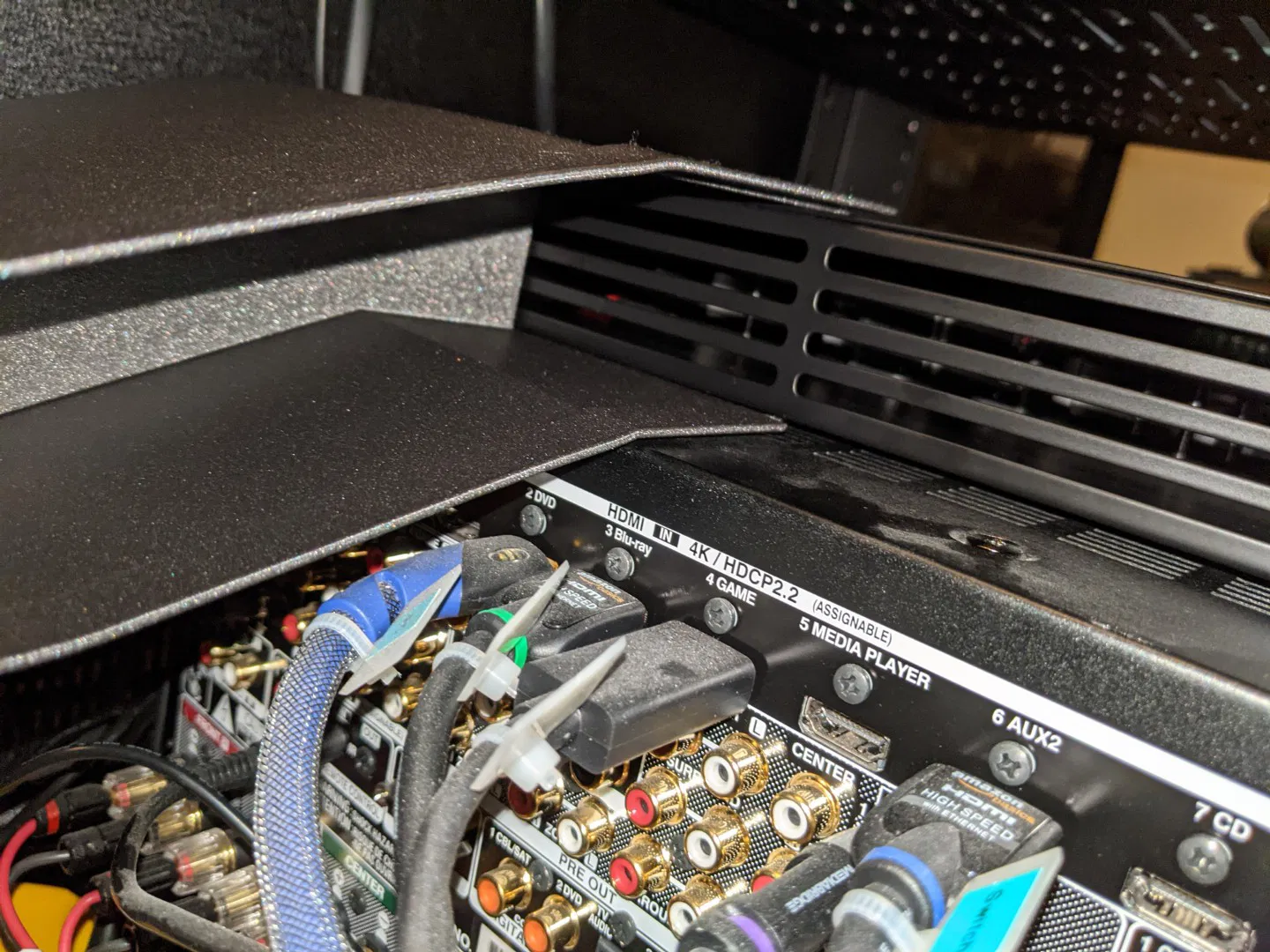

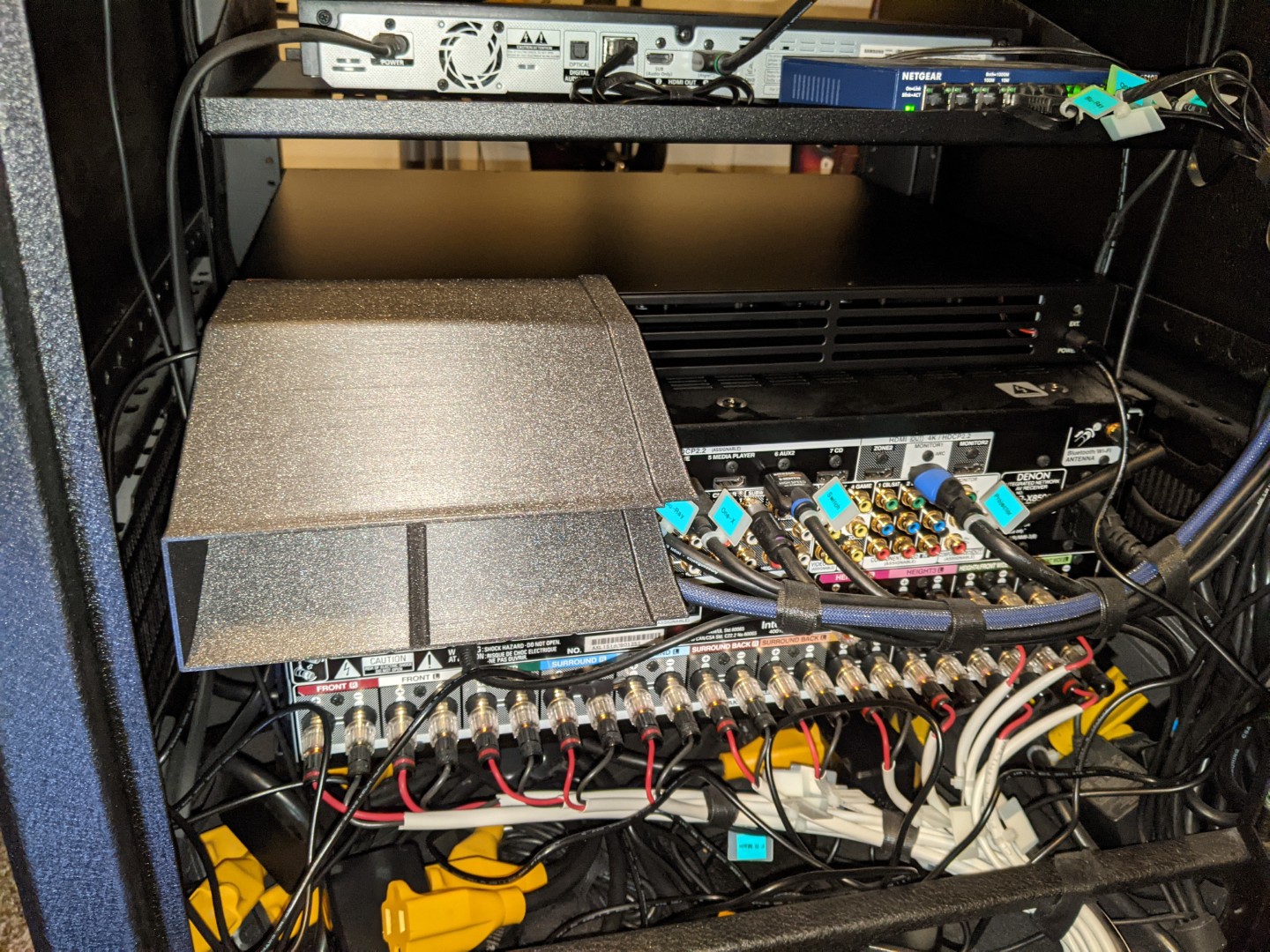

Ống dẫn gió (fan shroud) này được tạo ra để dẫn luồng khí nóng thoát ra từ ampli đi xuống và thoát ra ngoài qua khe thoát gió thấp ở tủ media rack. Cách này tốt hơn so với để hơi nóng dồn lại ở phía trên của rack, nơi máy PC được lắp.

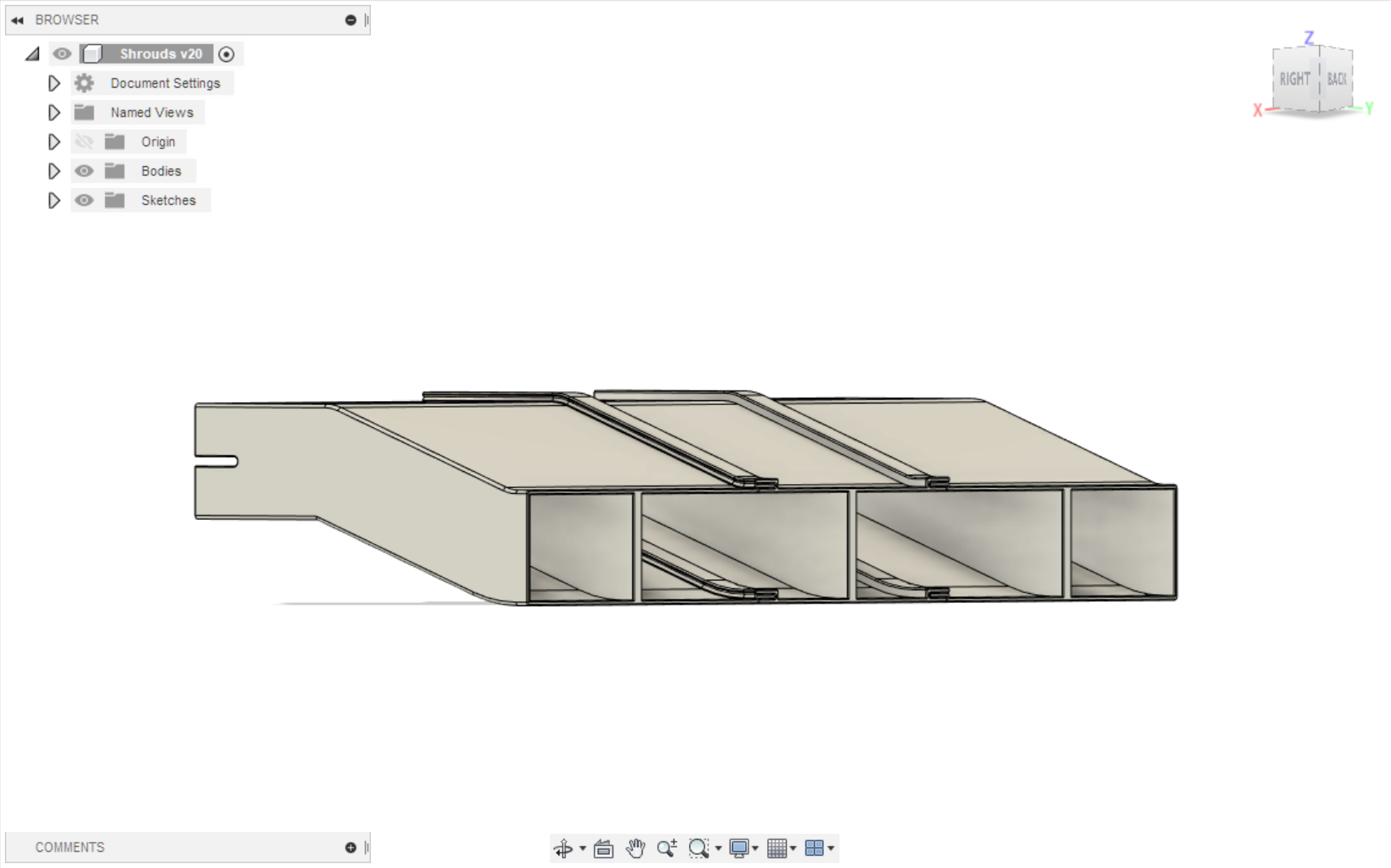

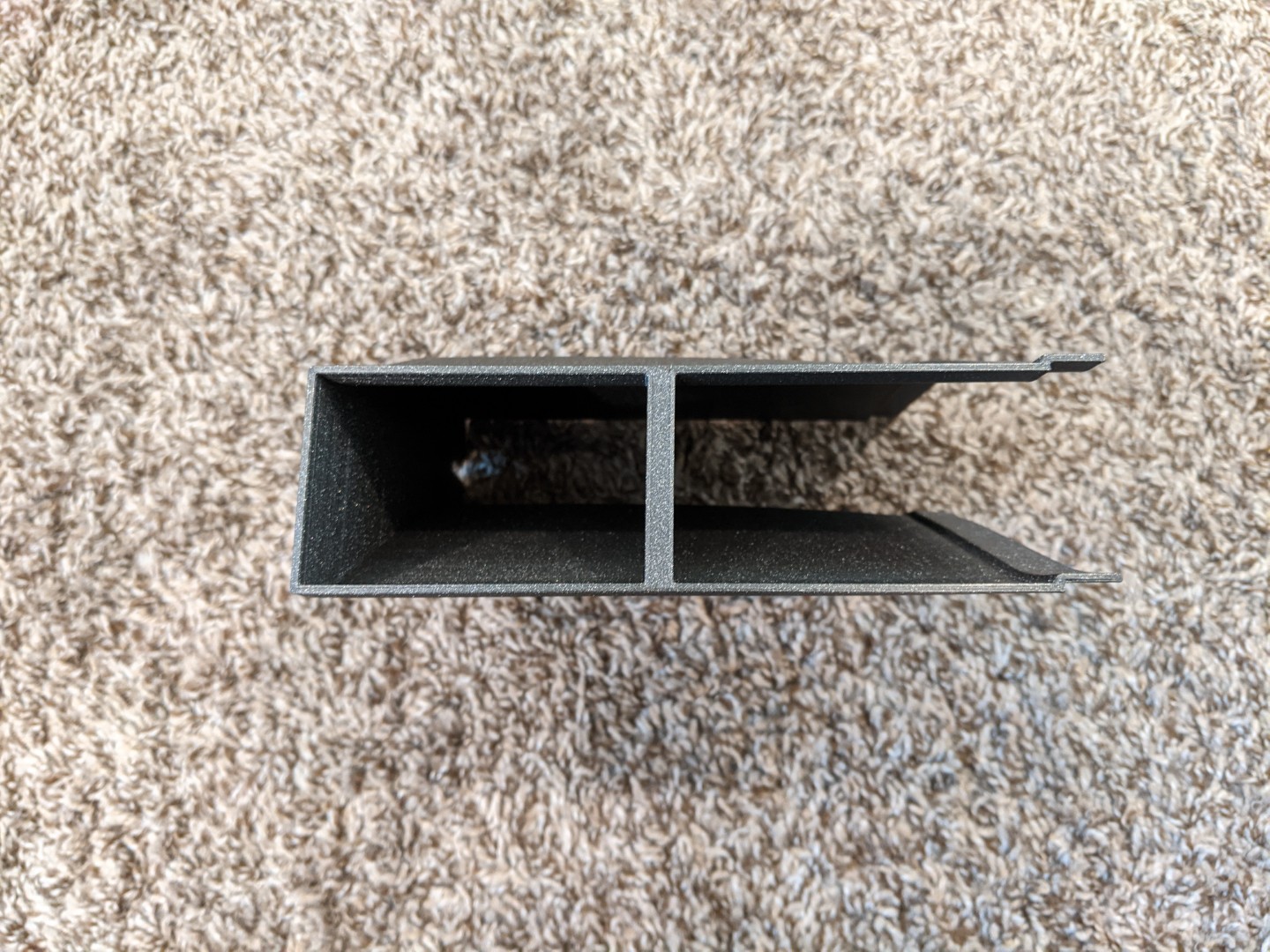

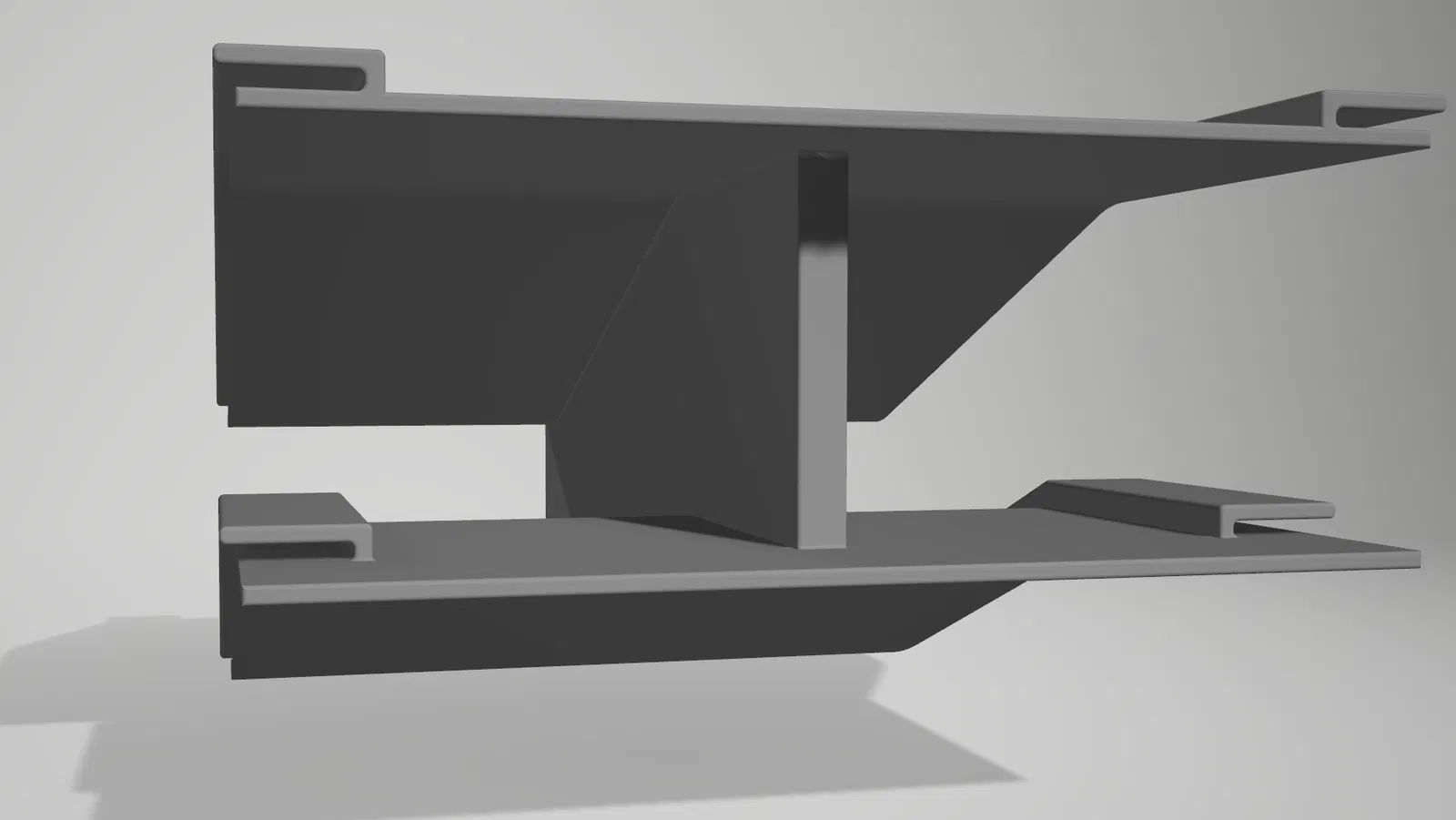

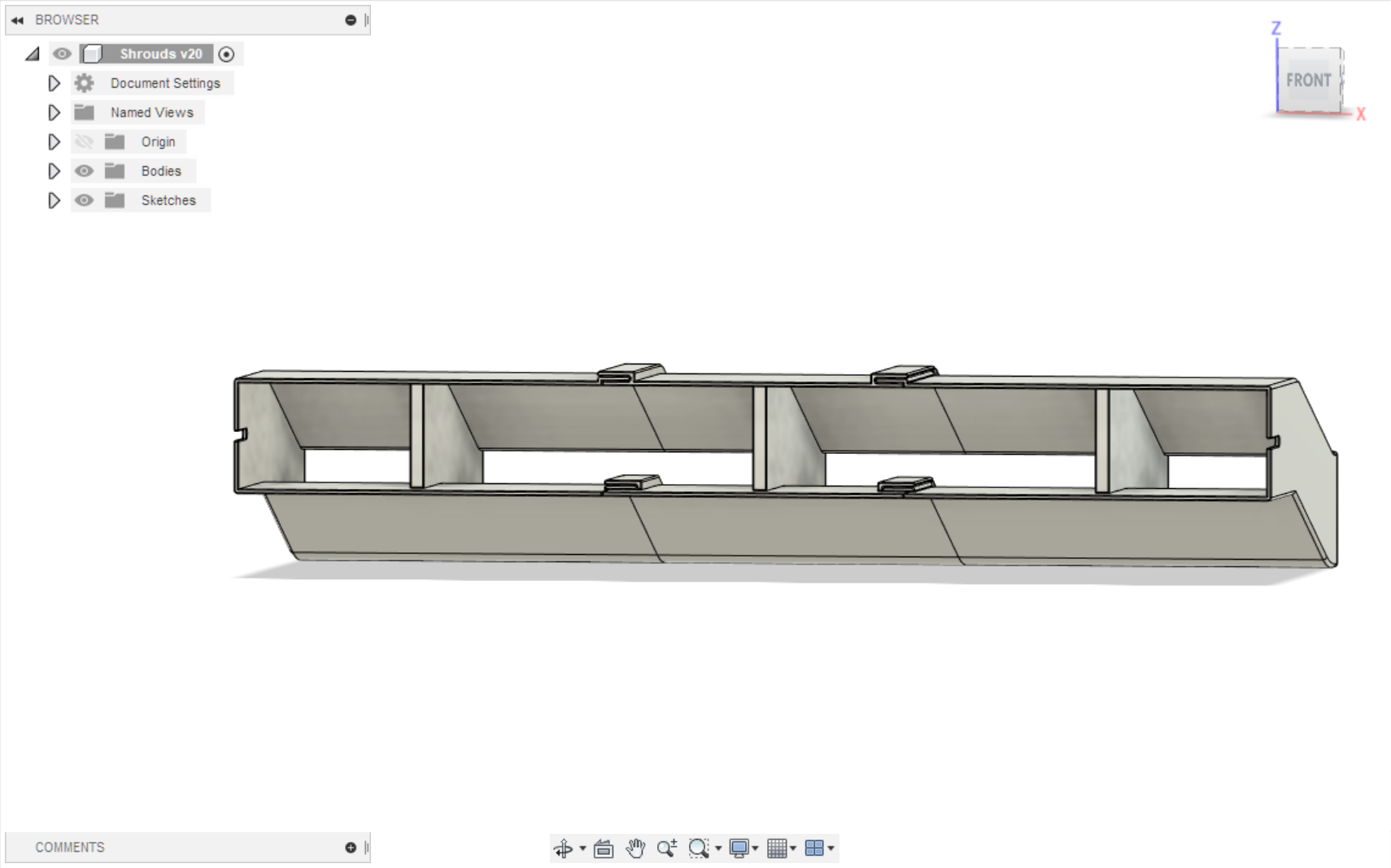

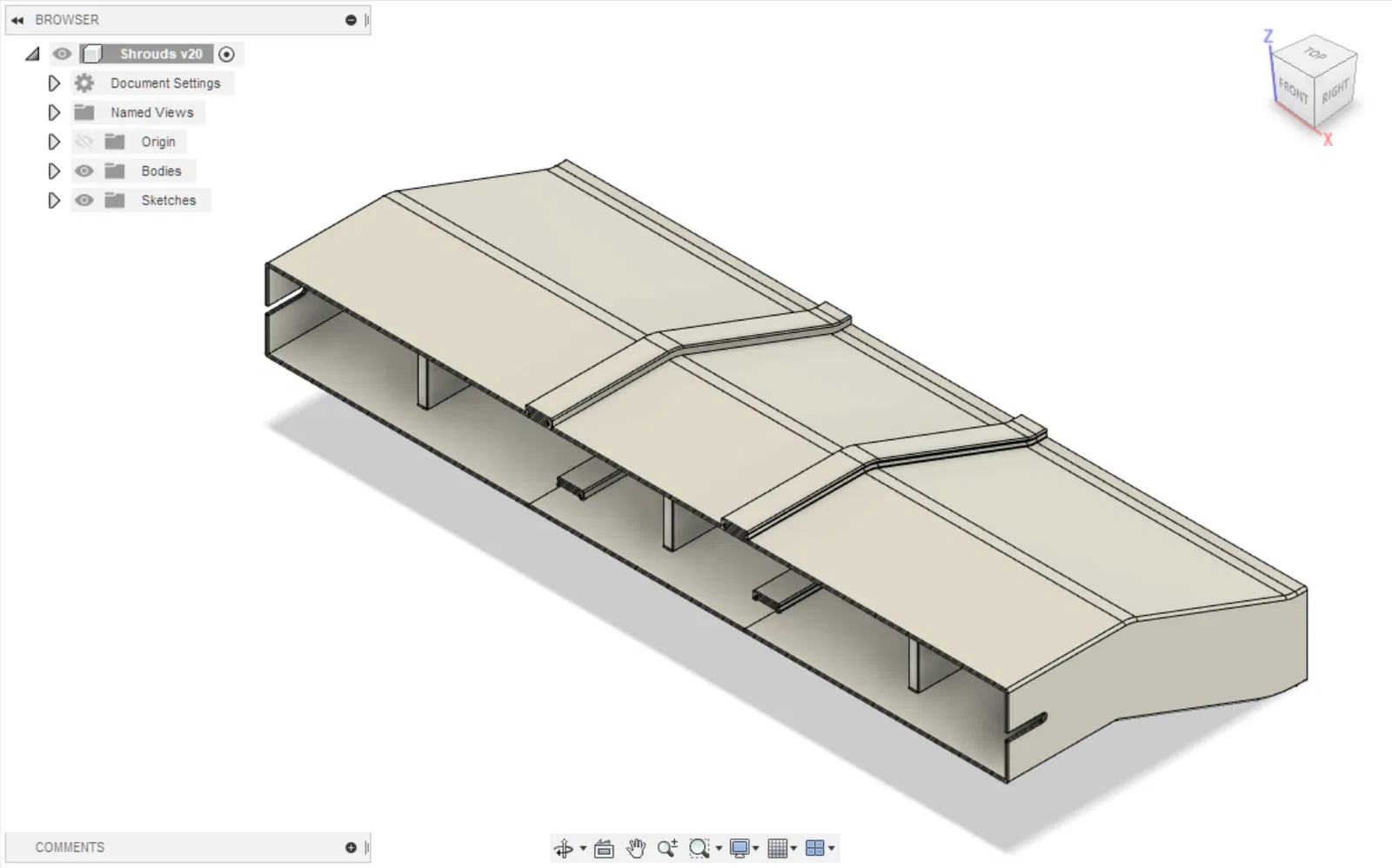

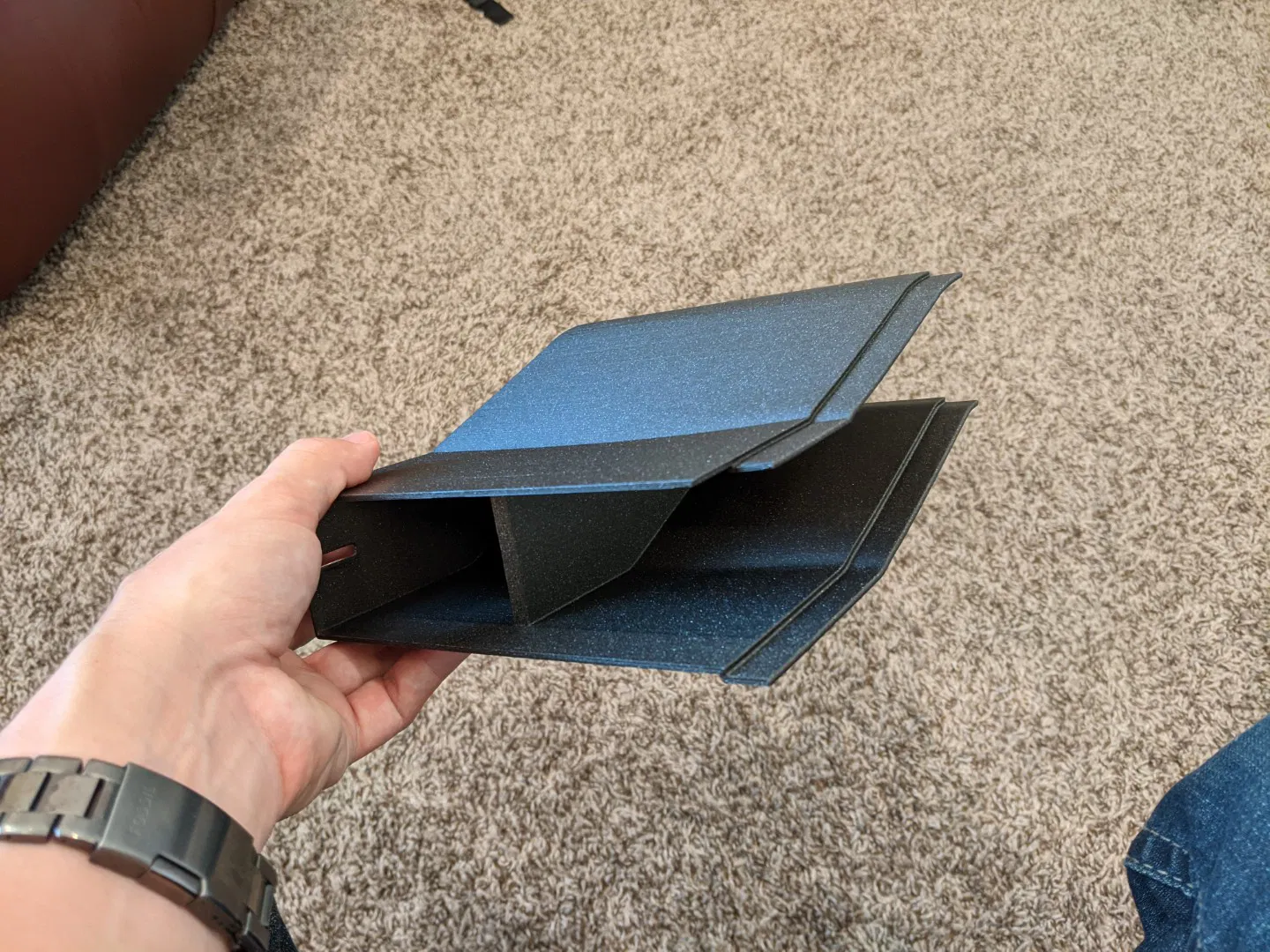

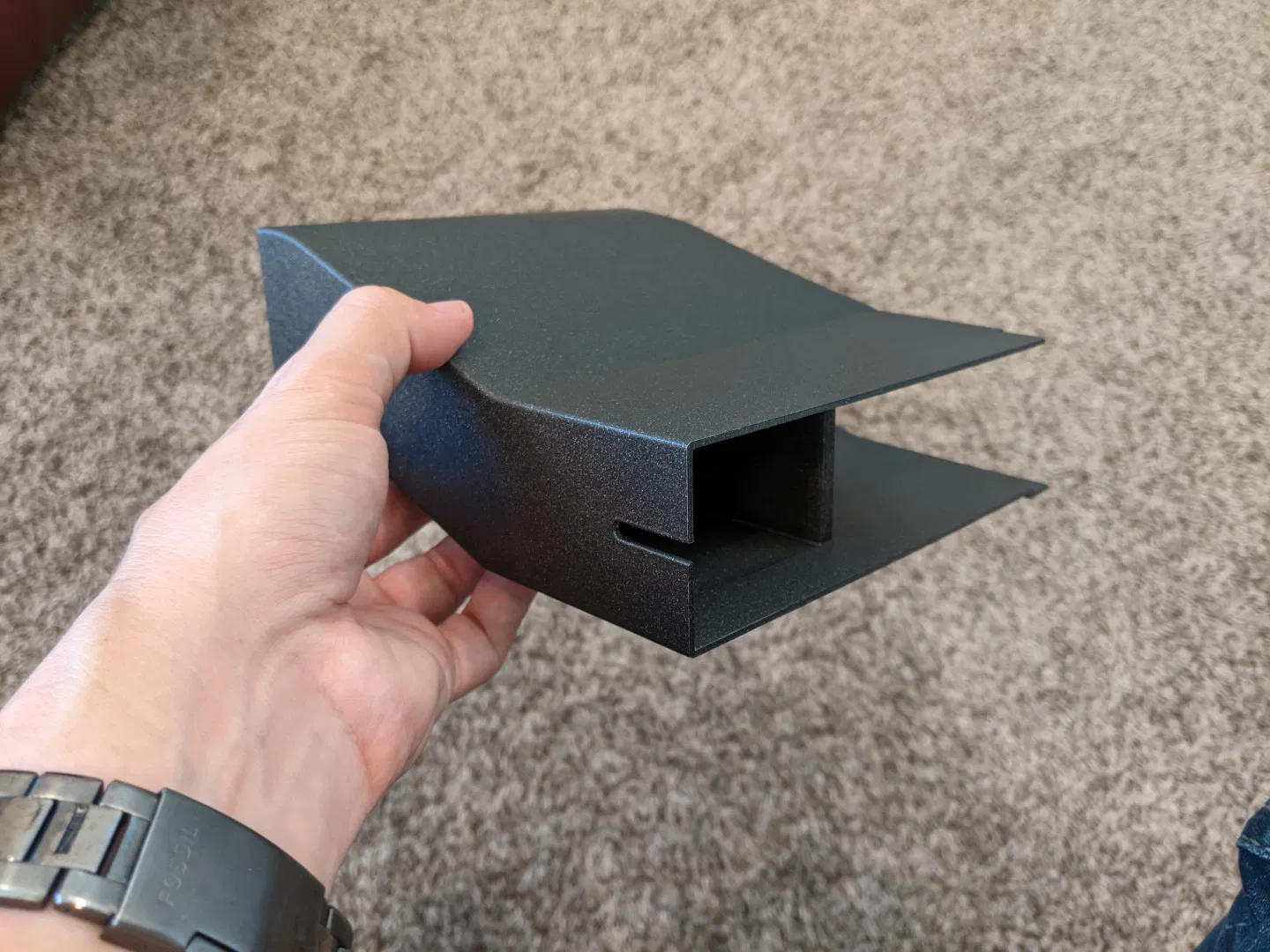

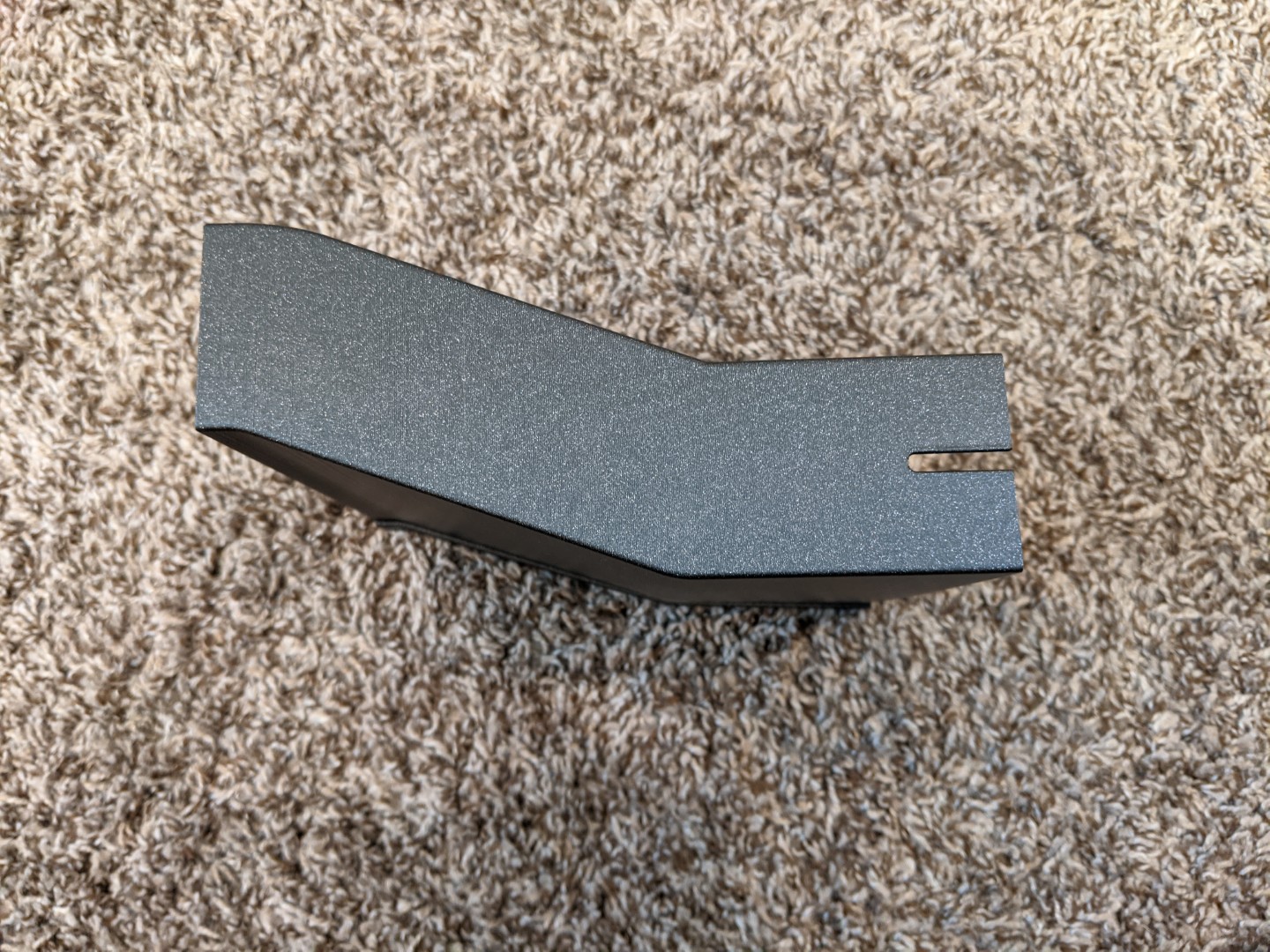

Thiết kế này dùng để gắn/adapter với AC Infinity CLOUDPLATE T5 cho đúng với case của mình, nhưng bạn có thể chỉnh để hợp với thiết bị khác và thay đổi các góc khá dễ bằng cách sửa Parameters. Mẫu được chia thành 3 phần bấm khớp (snap) vào nhau, nên vẫn in được trên Prusa Mini với khổ in 180mm x 180mm.
Mình khuyến nghị in với layer height 0.20mm. Infill 20% là đủ, dù đa số các chi tiết sẽ gần như in đặc do độ dày của chúng. Thực tế chỉ phần giữa của mỗi chi tiết mới dùng infill.
Các phần có thể dán keo lại nếu muốn, nhưng chỉ cần ép khít (compression) thôi thì cũng giữ khá chắc.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
