Ngàm gắn toolhead Bigtreetech BTT EBB36 GEN2 cho A4T + Orbiter v2

Ngàm EBB36 GEN2 cho A4T Toolhead với Orbiter v2 / v2.5

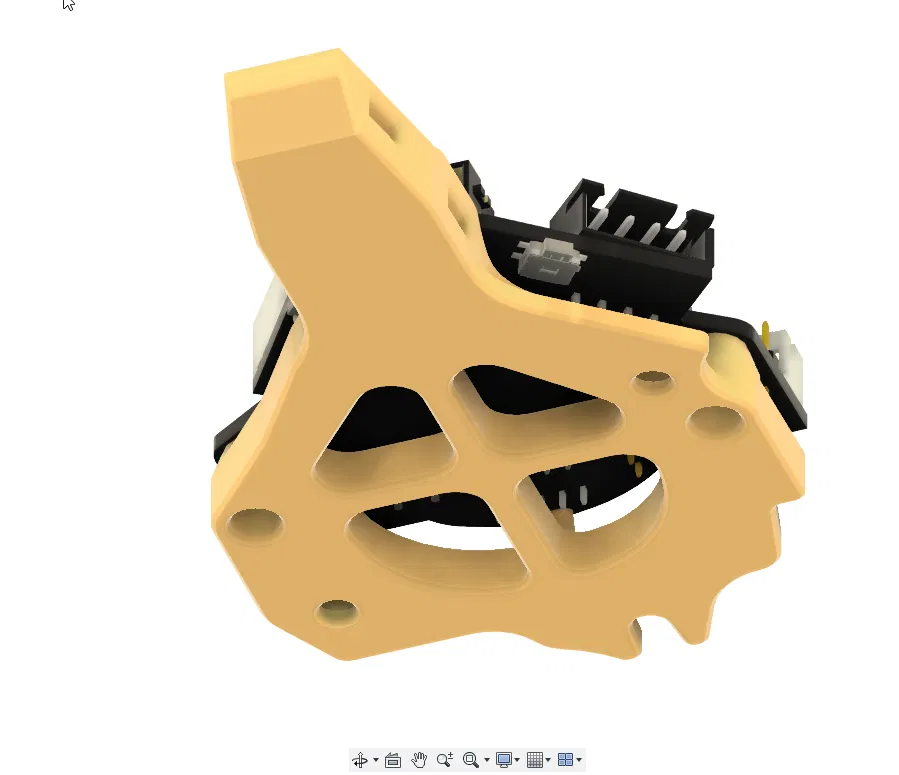

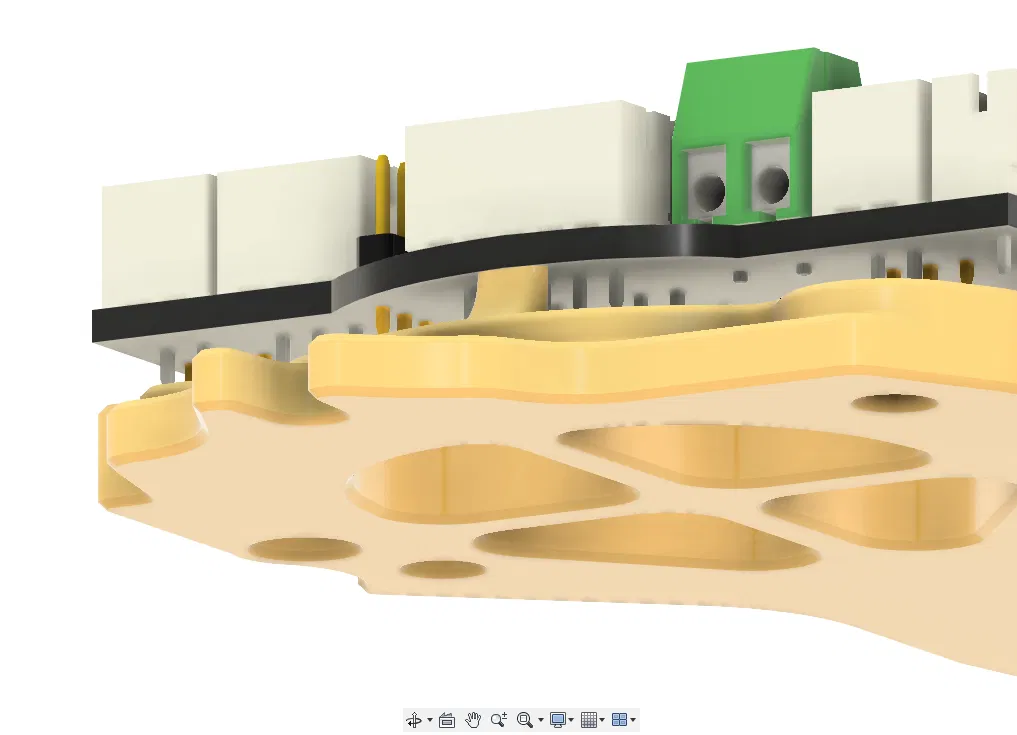

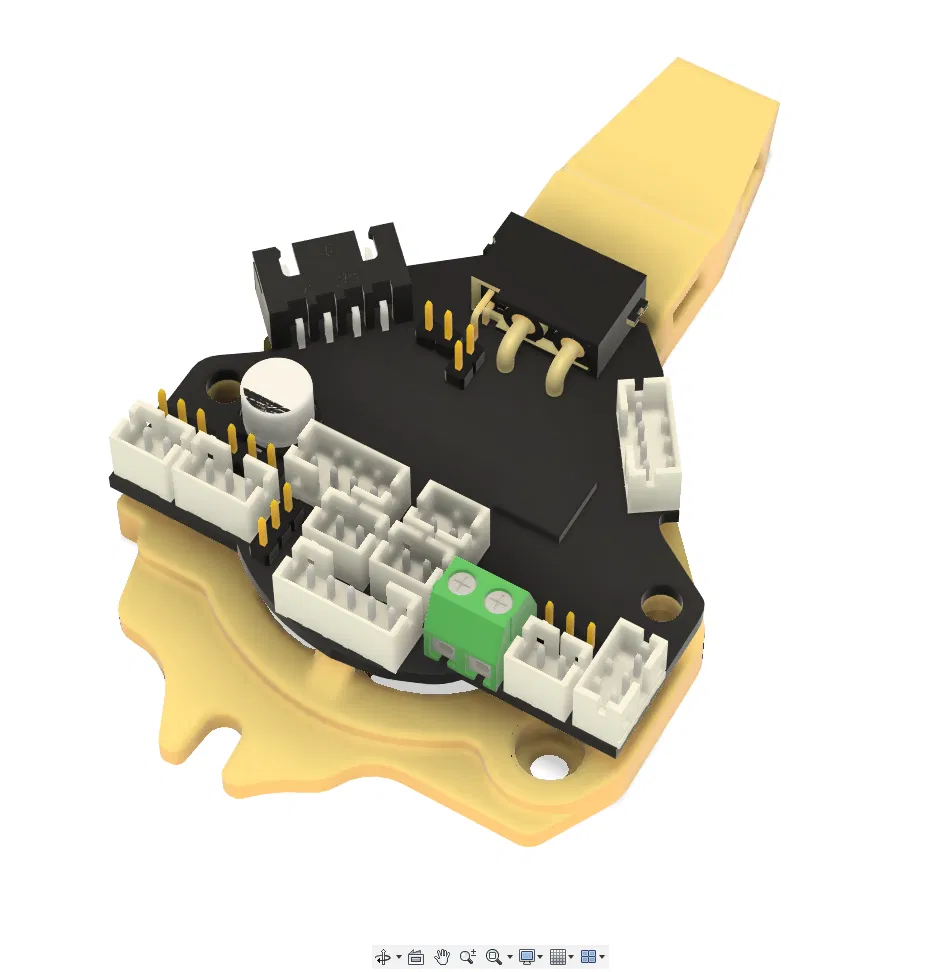

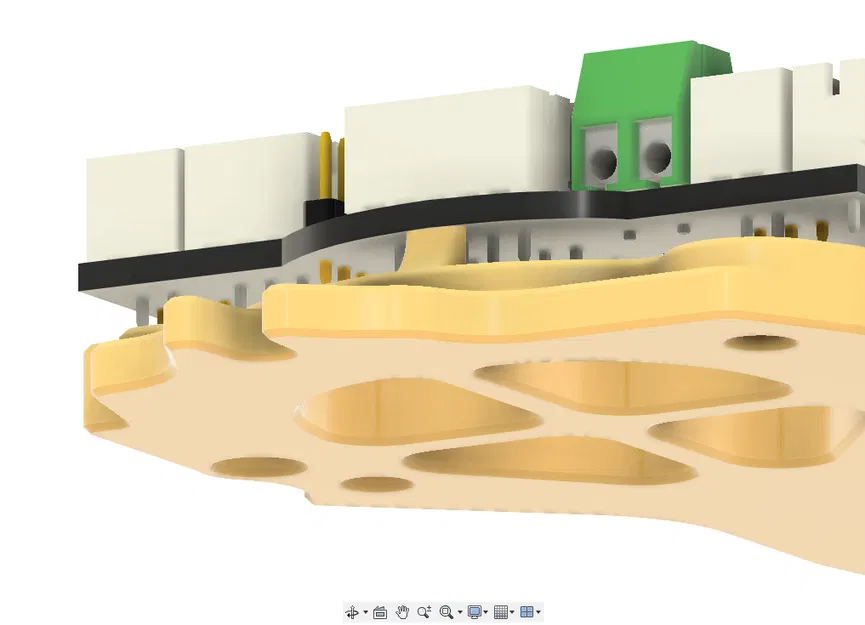

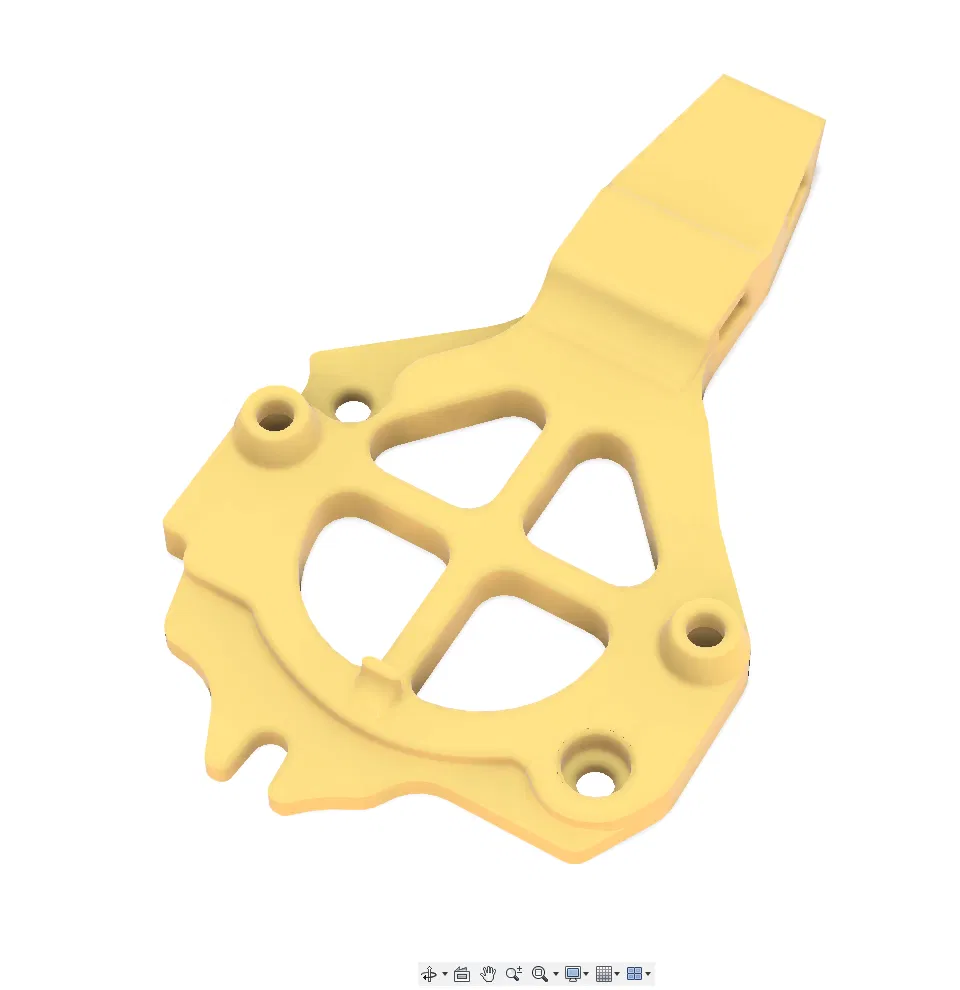

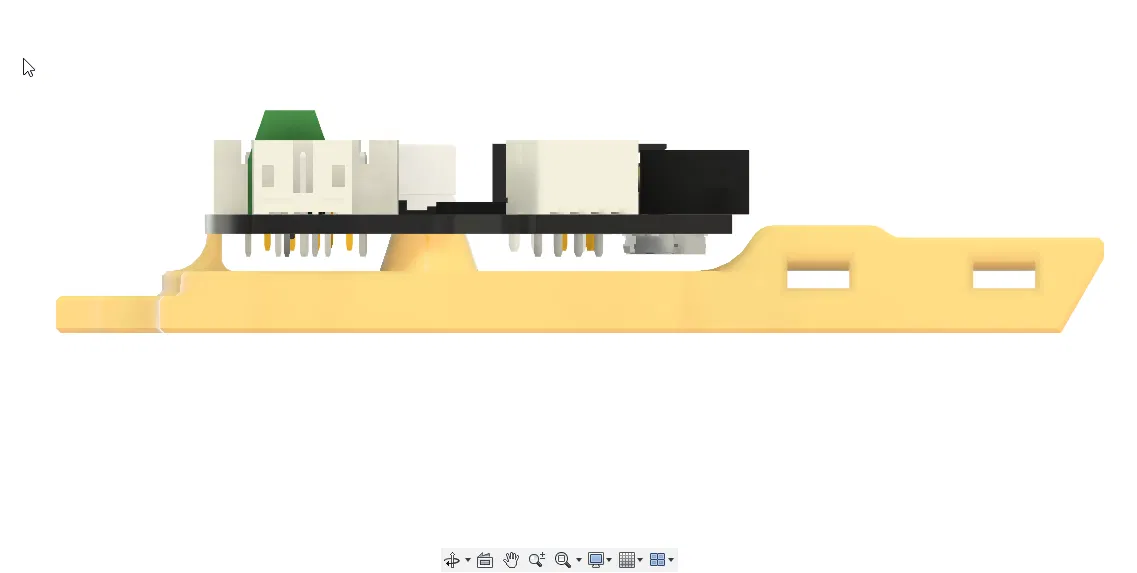

Ngàm để lắp board toolhead Bigtreetech BTT EBB36 GEN2 lên A4T toolhead khi dùng extruder Orbiter v2 / v2.5.

Đây là bản remix từ ngàm A4T THB gốc của Armchair Heavy Industries. Model gốc chủ yếu được dùng để lấy đúng pattern lỗ và một phần form dáng, sau đó chỉnh sửa để fit với board EBB36 GEN2 và cấu hình Orbiter v2–2.5 trên A4T toolhead.

Features

Thiết kế riêng cho combo A4T toolhead + Orbiter v2 / v2.5.

Pattern lỗ gắn đã được chỉnh cho BTT EBB36 GEN2.

Giữ các connector của board dễ thao tác, tiện đi dây và bảo trì.

Dùng đúng các điểm bắt ốc sẵn trên toolhead / vị trí ốc của Orbiter (phía toolhead không cần phần cứng đặc biệt).

Hình khối đã canh để né thân Orbiter, dây cáp và đường đi cable chain thường gặp.

Printing recommendations

Vật liệu: ABS / ASA / PC(-CF) hoặc filament chịu nhiệt tương đương (khuyến nghị vì khu vực toolhead thường nóng).

Layer height: ~0.2 mm

Walls / infill: 3–4 perimeters, ~30–40% infill

Orientation: In nằm phẳng trên mặt lưng, không cần support nếu đặt đúng hướng.

Hardware

2× spacer M3, dài 20 mm (female–female, ren M3 hai đầu)

2× vít M3 để bắt phần ngàm in vào spacer

2× M3 heat insert cho các lỗ bắt board trên ngàm

2× vít M3 để bắt board BTT EBB36 GEN2 lên ngàm

Assembly

Hơ nóng rồi ép 2 M3 heat insert vào đúng các lỗ đã chừa trên ngàm in.

Dùng vít M3 có sẵn trên Orbiter để bắt 2 spacer 20mm.

Đặt ngàm EBB36 GEN2 đã in lên đầu còn lại của spacer và siết lại bằng 2 vít M3 bổ sung.

Căn board BTT EBB36 GEN2 trùng với heat insert và bắt cố định vào ngàm bằng vít M3.

Credits

Ngàm A4T gốc bởi Armchair Heavy Industries:
https://github.com/Armchair-Heavy-Industries/A4T

Gửi lời cảm ơn @AlphaAnt về model 3D EBB36 GEN2 v1 dùng làm tham khảo:

Nếu bạn remix thêm (đổi extruder, thêm strain relief, dùng board khác, v.v.), vui lòng dẫn link về model này và repo A4T gốc.
