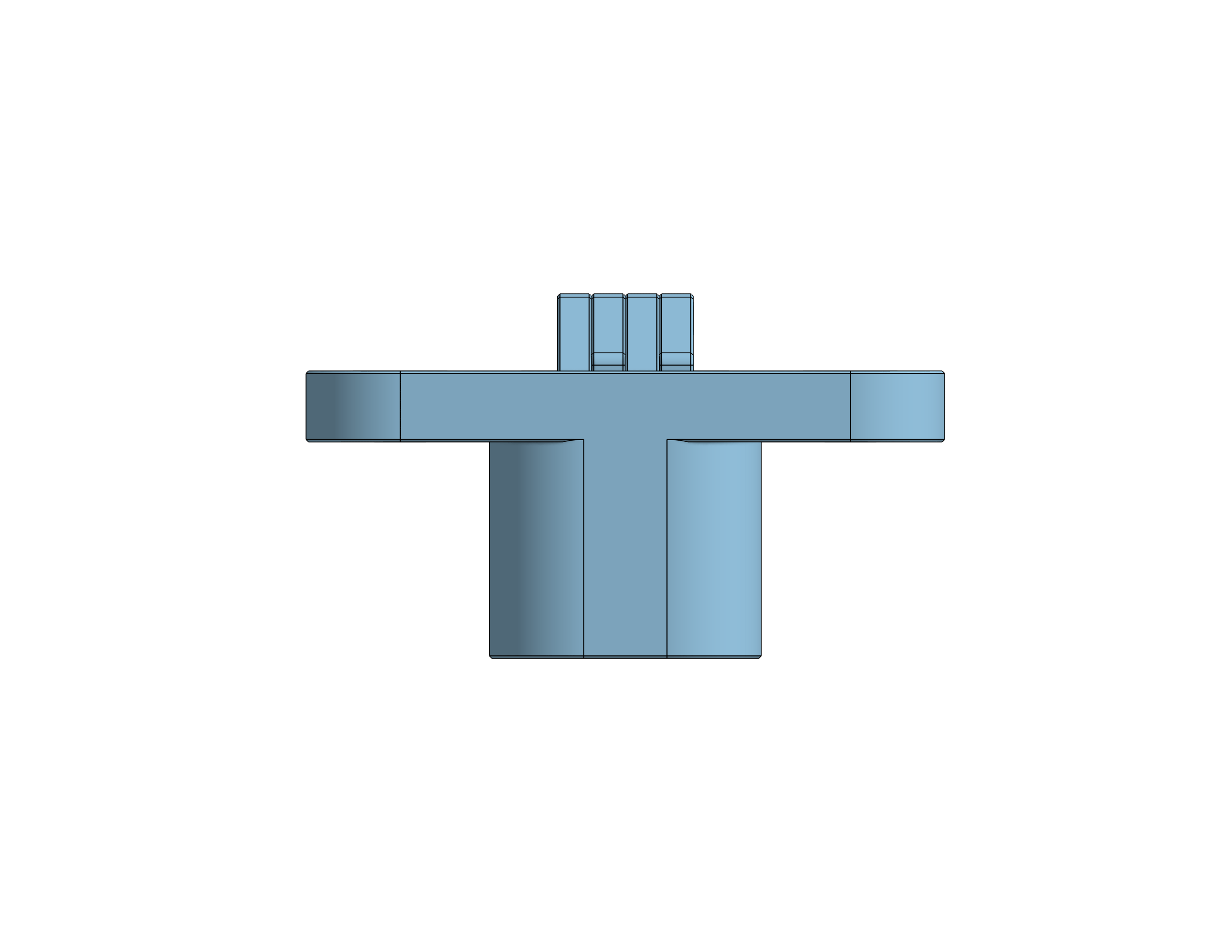

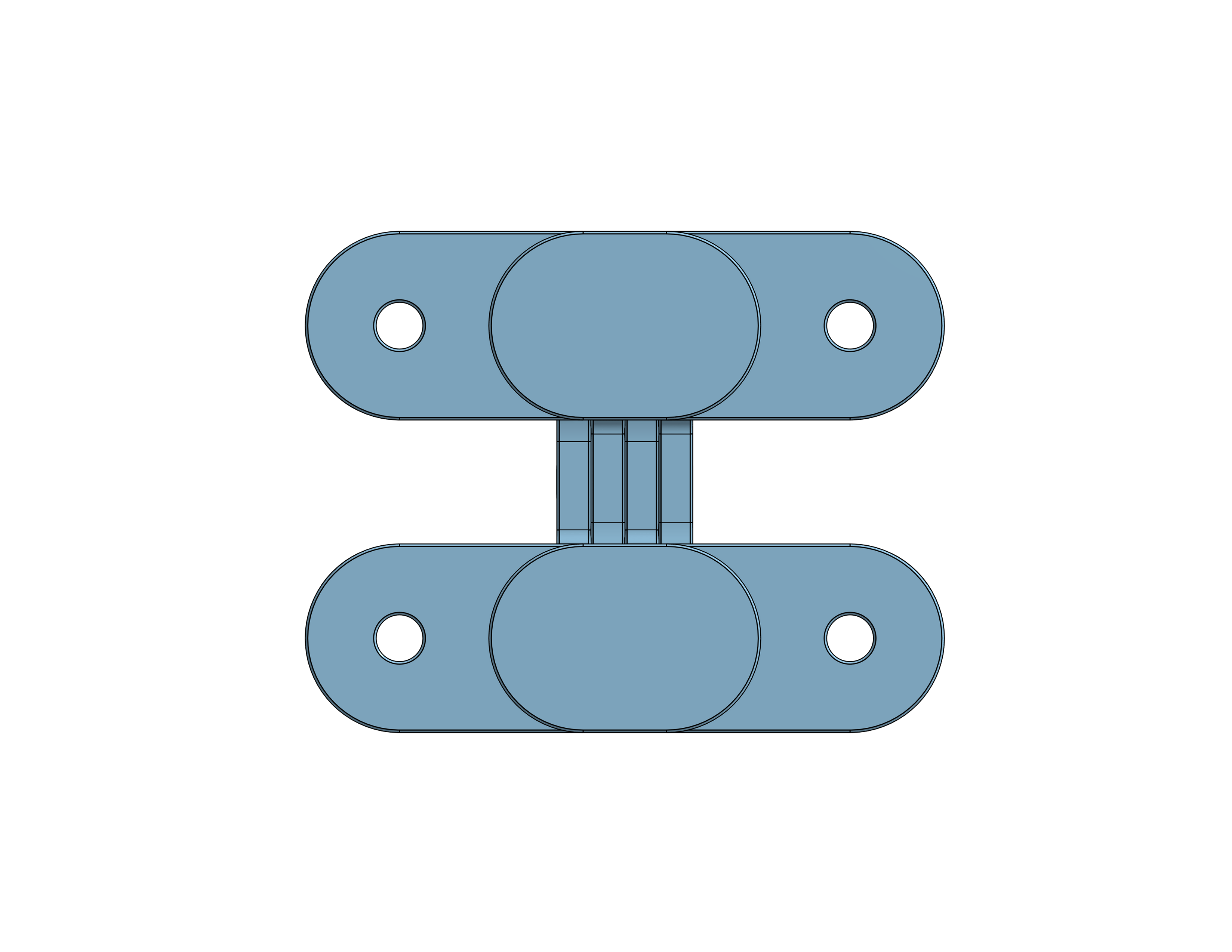

Bản lề ẩn Stealth 180° (180° Stealth Concealed Hinge)

Tạo cho tủ, hộp hoặc đồ nội thất in 3D của bạn một vẻ ngoài chuyên nghiệp, gọn gàng với 180° Stealth Concealed Hinge này.

Bản lề này được thiết kế riêng cho 3D printing, tập trung vào độ bền cơ học và sự tiện lợi khi sản xuất. Khi đóng, bản lề sẽ ẩn hoàn toàn bên trong vật liệu; khi mở, nó cho phép xoay trọn 180 độ mà không có phần nào lồi ra ngoài.

Tính năng nổi bật

• Mở đúng 180°: Rất hợp cho cửa gập hoặc nắp đậy.

• Ẩn hoàn toàn: Không nhìn thấy khi cửa/nắp đang đóng.

• Không cần support: Hình học được tối ưu để dễ in, không cần cấu trúc support rườm rà.

Phần cứng cần chuẩn bị

Để lắp bản lề này, bạn sẽ cần chốt thép đường kính 3mm (hoặc thanh thép) cắt theo các chiều dài sau:

• 1x 14.4 mm

• 2x 18.0 mm

• 2x 40.0 – 58.0 mm (tùy theo độ sâu ứng dụng thực tế của bạn)

Thiết lập in (Print Settings)

• Vật liệu: Khuyến nghị PETG, ASA, hoặc PCCF để đảm bảo độ bền cơ học.

• Infill: 20% trở lên (với chi tiết này, số vòng tường quan trọng hơn infill).

• Wall Loops: 3–4 để đạt độ chắc tối đa quanh các lỗ chốt.

• Supports: Không cần!

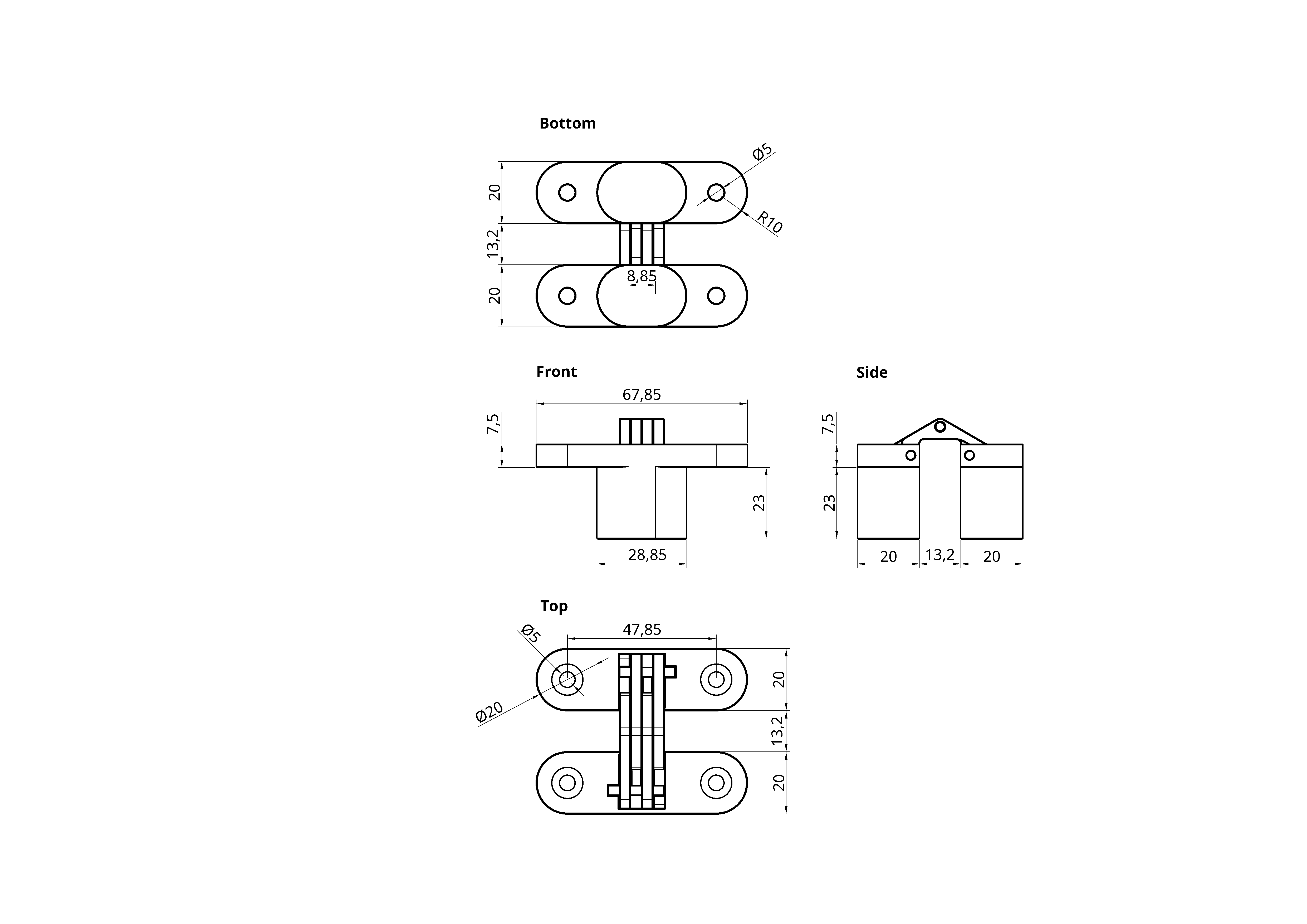

Kích thước

Kích thước bản lề gốc được thiết kế cho chốt đường kính 3 mm, nhưng có thể scale xuống 33.3% để dùng chốt 2 mm, hoặc 66.7% để dùng chốt 1 mm. Lưu ý, giảm kích thước cũng sẽ làm giảm độ cứng tổng thể của bản lề.

Hướng dẫn lắp ráp

• Phần màu xanh là chi tiết in 3D

• Phần màu đen là chốt thép Ø 3mm; cần doa (ream) lỗ để chốt thép đạt đúng đường kính 3mm chính xác

• Đảm bảo bạn có đúng chiều dài chốt cho từng bước

STEP 1/5

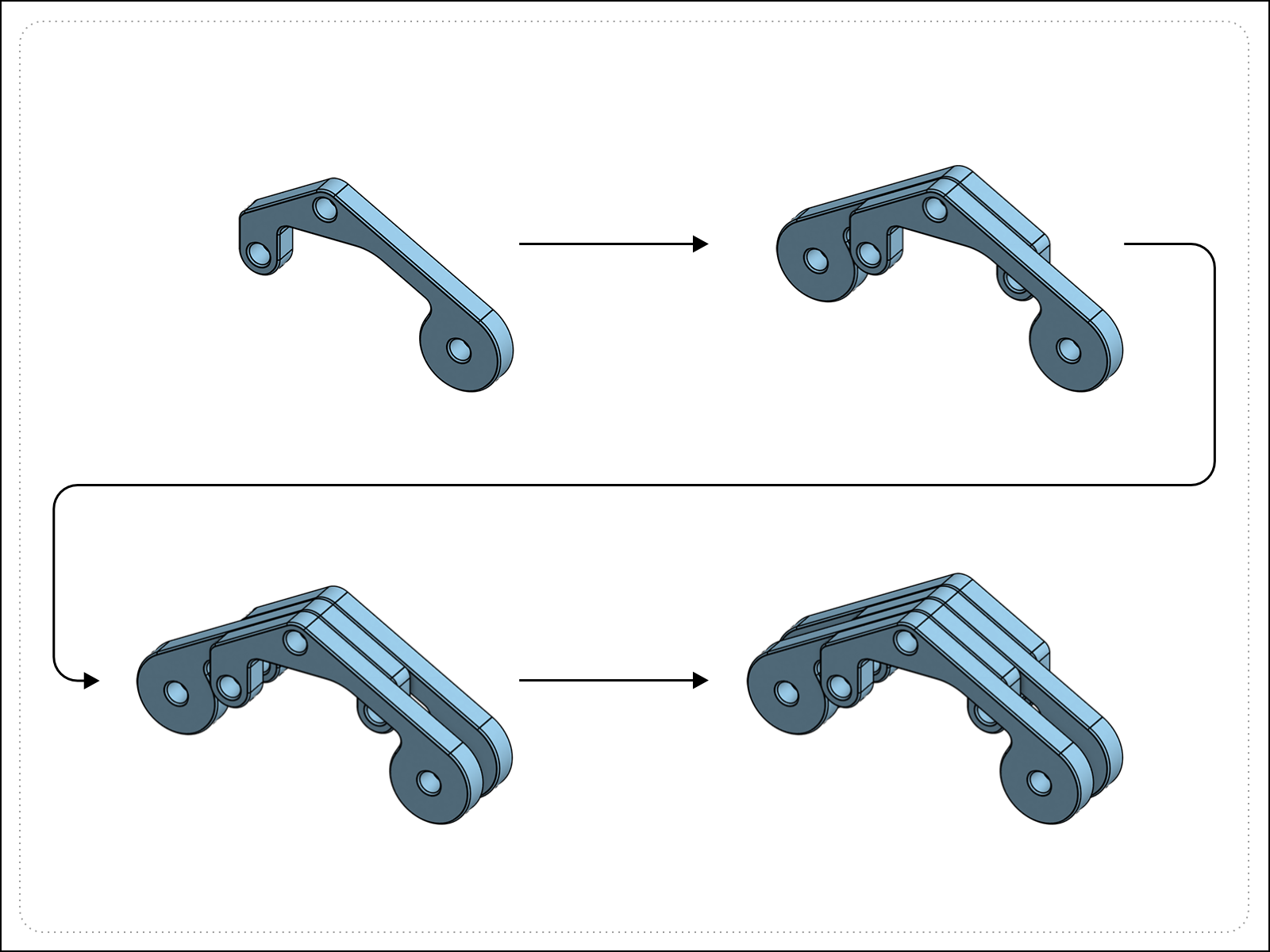

Ghép cả bốn hinge_arms lại với nhau theo đúng hướng như trong hình.

STEP 2/5

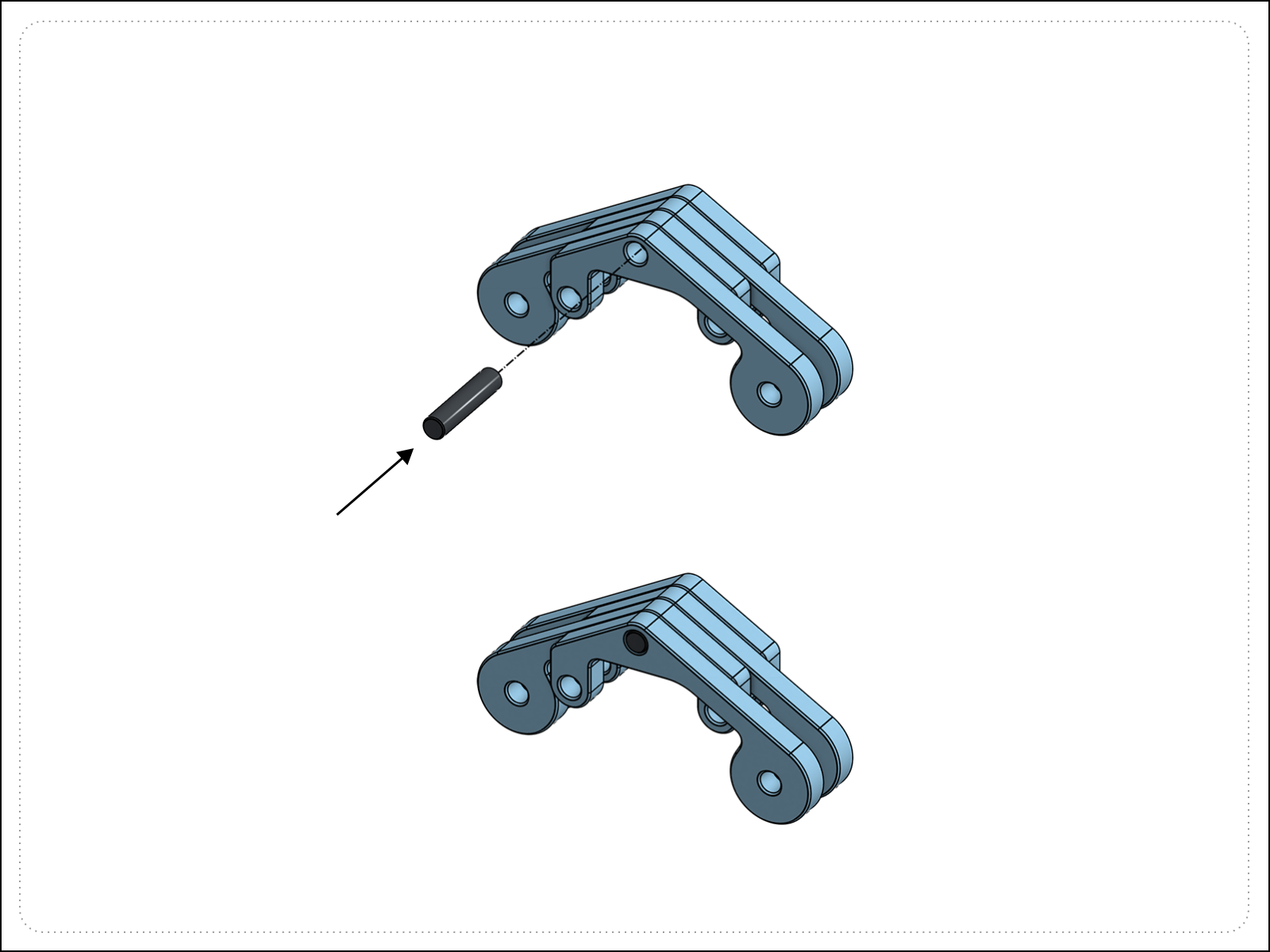

Lấy một chốt đường kính 3 mm (dài 14.4 mm) và luồn vào lỗ phía trên của cụm hinge_arms.

STEP 3/5

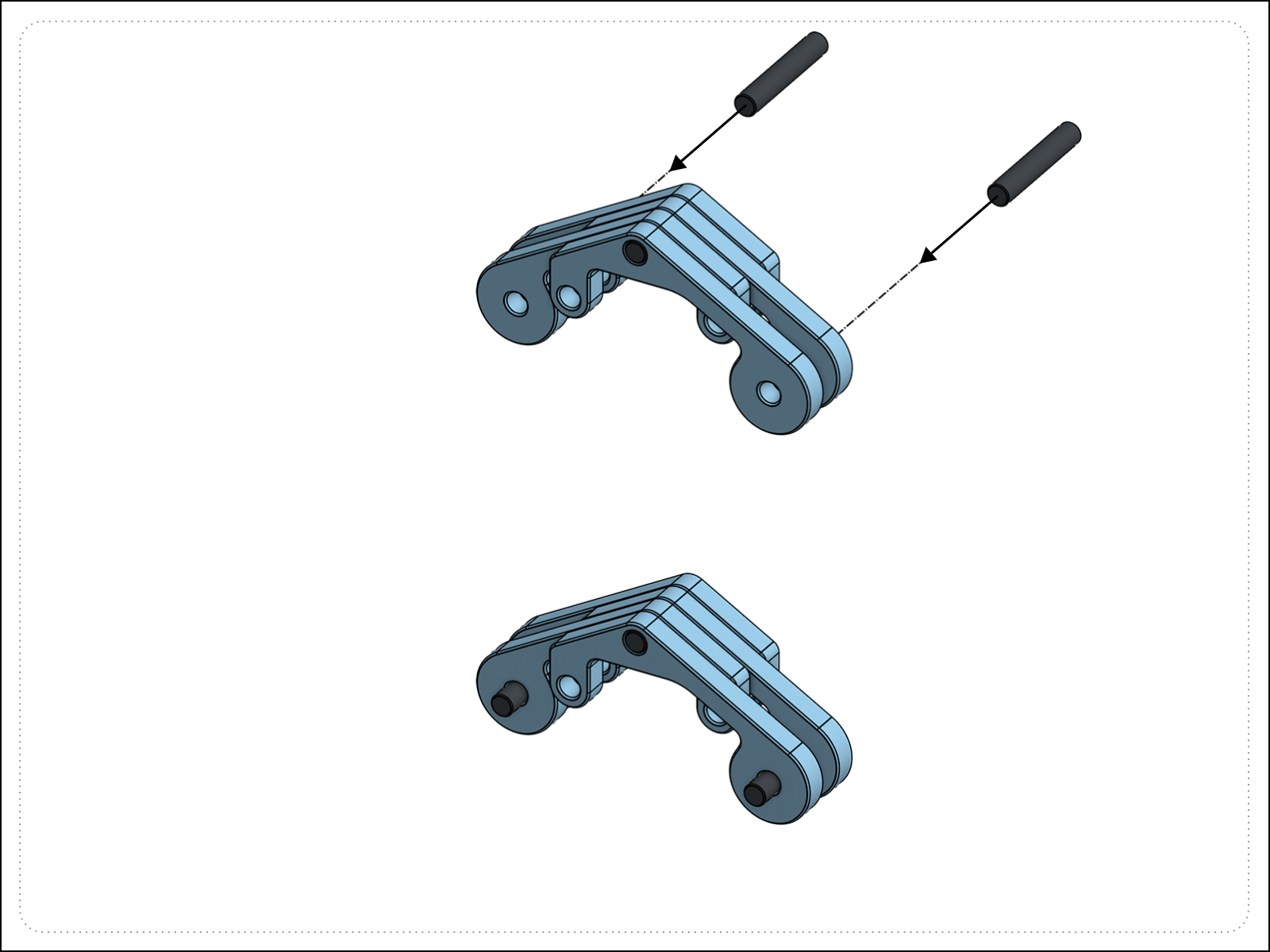

Lấy hai chốt đường kính 3 mm (dài 18 mm) và luồn vào các lỗ phía dưới của hinge_arms ở cả hai bên.

STEP 4/5

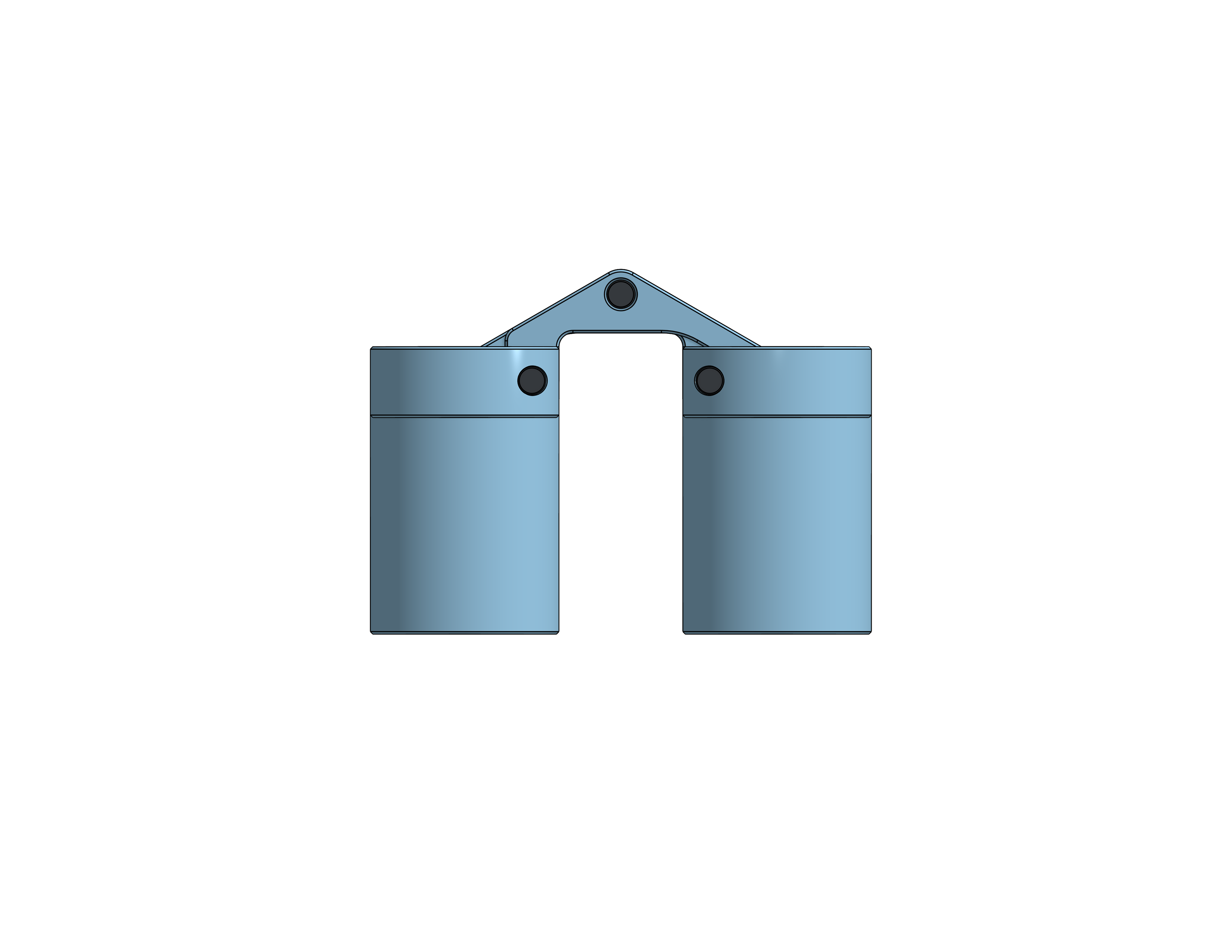

Chuẩn bị hai phần hinge_body đối xứng (mirror) với nhau.

Và đưa cụm hinge_arms đã lắp vào trong hinge_body.

STEP 5/5

Lấy hai chốt đường kính 3 mm (dài 40–58 mm) và luồn vào các lỗ trên hinge_body để cố định hing_arms.

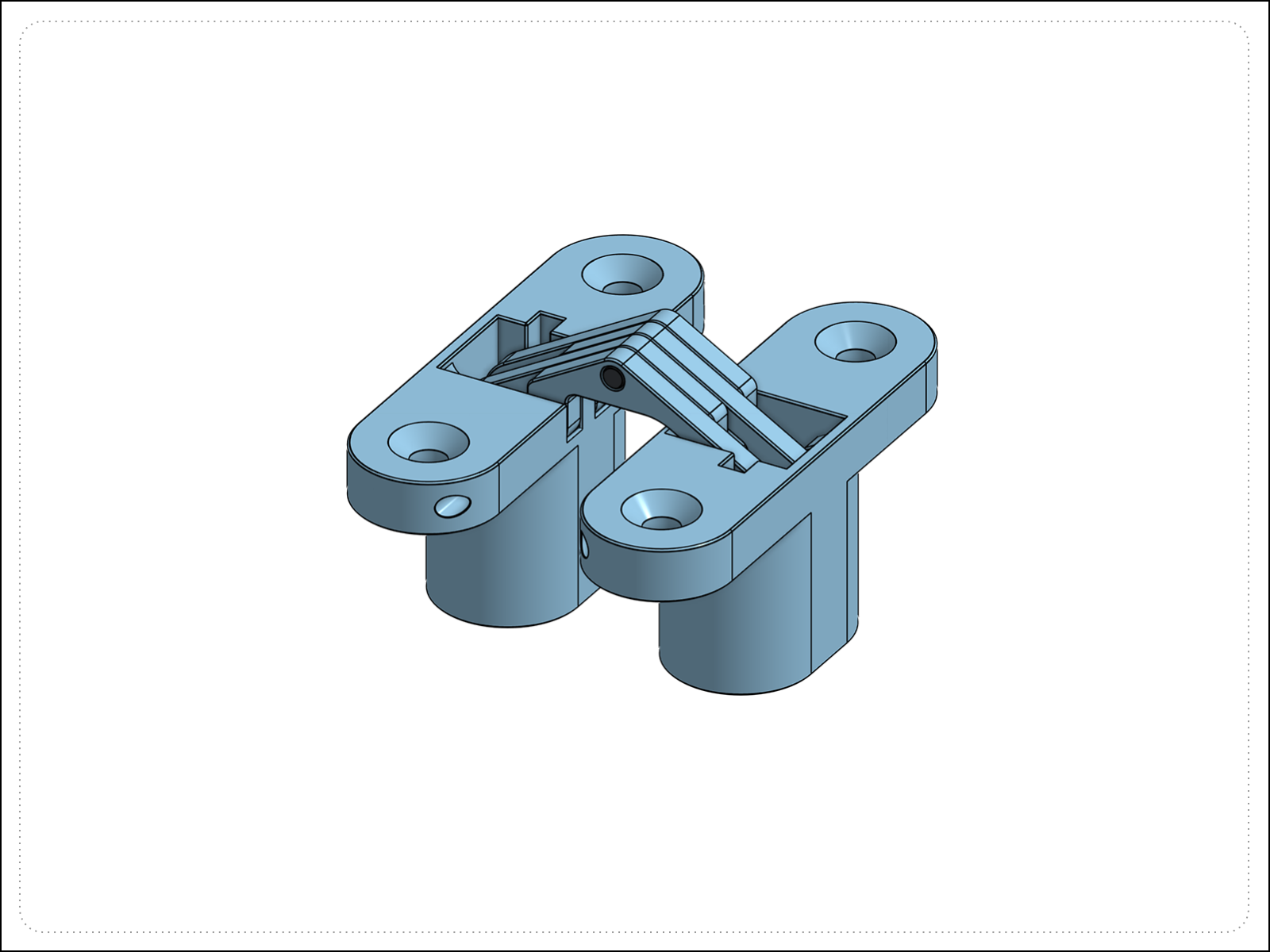

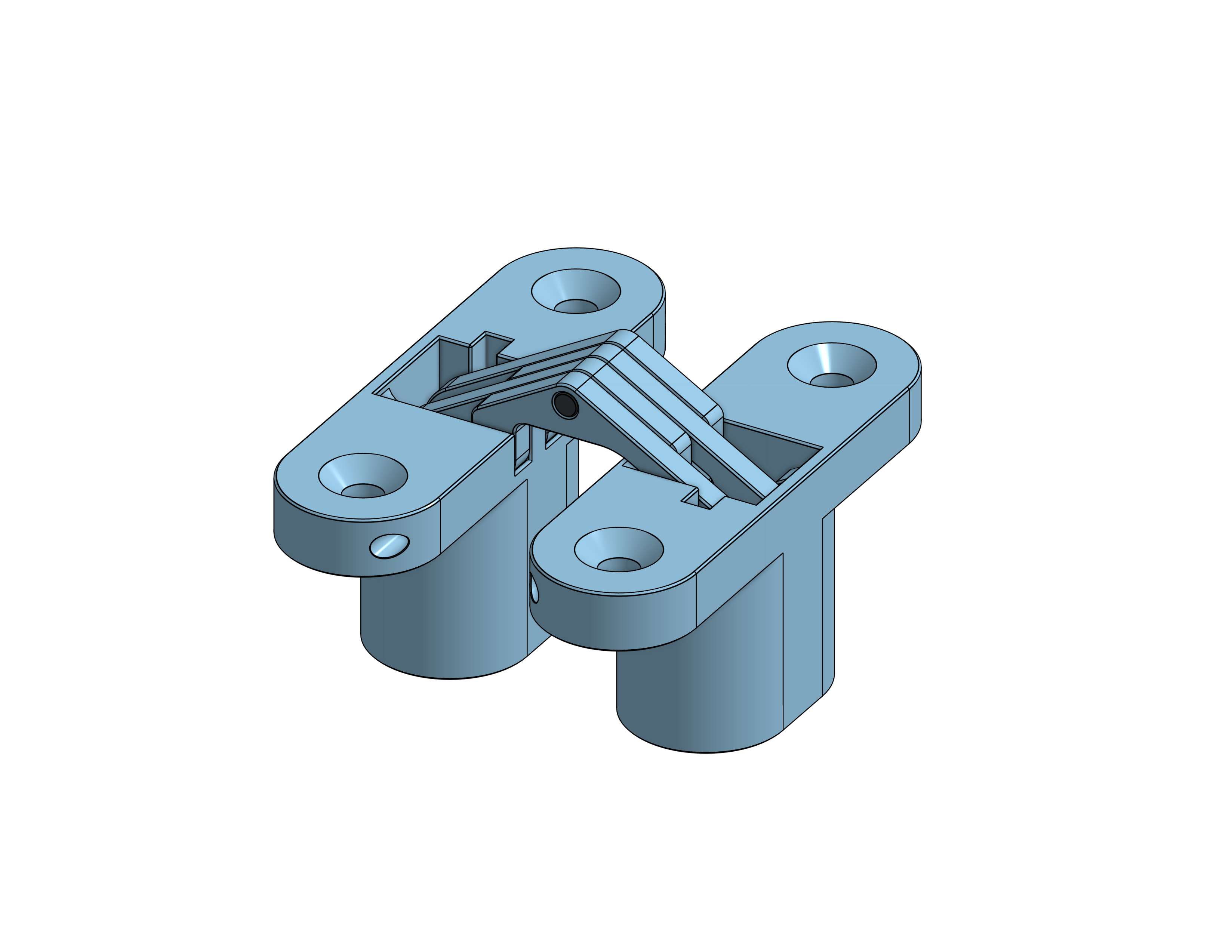

Bản lề giờ đã lắp xong và nên chuyển động mượt từ vị trí mở sang vị trí đóng.
